Produkttyp	Kühl-Gefrierkombination
Marke	Siemens
Modell	KG39NAIAU
Abmessungen (H x B x T)	180 x 60 x 65 cm
Gesamtnettokapazität	350 L
Nettogewicht	80 kg
Stromversorgung	220-240 V, 50 Hz
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch	180 kWh
Kühlfunktion	NoFrost, MultiAirFlow, SuperCool
Gefrierfunktion	SuperFreeze
Anzeige und Bedienung	Digitaler Touchscreen
Tür-Alarm	Ja, akustisch und visuell
Kindersicherung	Ja
Wartung und Reinigung	Automatisches Abtauen, Innenreinigung mit weichem Tuch
Ersatzteile und Reparierbarkeit	Teile für 10 Jahre verfügbar

Häufig gestellte Fragen - KG39NAIAU SIEMENS

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie den Touchscreen, um das Temperaturmenü aufzurufen. Tippen Sie auf das Kühlschrank-Symbol und stellen Sie mit den Pfeilen ein. Die empfohlene Temperatur beträgt 4°C.

Was tun, wenn der Tür-Alarm ertönt?

Der Alarm ertönt, wenn die Tür zu lange offen bleibt. Schließen Sie sie richtig. Wenn der Alarm anhält, überprüfen Sie, ob nichts den Verschluss behindert.

Wie aktiviere ich die SuperFreeze-Funktion?

Drücken Sie die SuperFreeze-Taste auf dem Bildschirm. Das Gerät gefriert Lebensmittel schnell. Sie stoppt automatisch nach 48 Stunden.

Warum gibt es Kondensation im Inneren?

Dies kann bei feuchtem Wetter oder häufigem Öffnen der Tür passieren. Überprüfen Sie, ob die Dichtungen sauber sind und die Belüftung frei ist.

Wie reinige ich das Kühlfach?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie Lebensmittel und Ablagen. Reinigen Sie mit einem weichen Tuch und Seifenwasser. Spülen und trocknen Sie. Keine Scheuermittel verwenden.

Die Anzeige des Wasserfilters blinkt, was tun?

Wenn Ihr Modell mit einem Wasserspender ausgestattet ist, ersetzen Sie den Filter alle 6 Monate. Konsultieren Sie die Bedienungsanleitung für die Austauschanleitung.

Wie wechsle ich die Innenlampe?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Lampenabdeckung durch Drehen. Ersetzen Sie durch eine Glühbirne desselben Typs (oft E14, max 40W). Setzen Sie die Abdeckung wieder ein.

Was bedeutet der Fehlercode 'E01'?

Der Code E01 weist auf einen Temperatursensorfehler hin. Kontaktieren Sie den Siemens-Kundendienst für einen Einsatz.

Kann ich den Kühlschrank in einer unbeheizten Garage aufstellen?

Ja, aber die Umgebungstemperatur sollte nicht unter 5°C fallen, um einen ordnungsgemäßen Betrieb zu gewährleisten und ein Einfrieren zu vermeiden.

Wie kann ich mit diesem Gerät Energie sparen?

Stellen Sie das Gerät fern von Wärmequellen auf, lassen Sie Lebensmittel vor dem Einräumen abkühlen, öffnen Sie die Tür nicht unnötig und überprüfen Sie, ob die Dichtungen dicht sind.

BEDIENUNGSANLEITUNG KG39NAIAU SIEMENS

4.8.2 Flaschenregal montieren

Reparaturhinweise – Kühl- und Gefrierkombination

Zu diesem Dokument 270

1.1 Wichtige Hinweise: 270 1.1.1 Zweck 270

1.2 Zeichenerklärung.... 270

1.2.1 Gefahrenstufen 270

1.2.2 Gefahrensymbole 270

1.2.3 Struktur der Warnhinweise 271

1.2.4 Allgemeine Symbole 271

Sicherheit......272

2.1 Allgemeine Sicherheitshinweise 272

2.1.1 Alle Hausgeräte 272

Werkzeuge und Hilfsmittel.... 273

Instandsetzen 274

4.1 Austauschen der Türdichtung....274

4.1.1 Ausbauen der Türdichtung 274

4.1.2 Einbauen der Türdichtung 274

4.2 Austauschen des Türgriffs.... 277

4.2.1 Ausbauen des Türgriffs 277

4.2.2 Einbauen des Türgriffs 277

4.3 Austauschen des oberen Türscharniers 278

4.3.1 Ausbauen des oberen Türscharniers.... 278

4.3.2 Einbauen des oberen Türscharniers.... 279

4.4 Austauschen des oberen Türscharniers (Tür mit Anzeige) 280

4.4.1 Ausbauen des oberen Türscharniers.... 281

4.4.2 Einbauen des oberen Türscharniers.... 282

4.5 Austauschen des mittleren Türscharniers.... 283

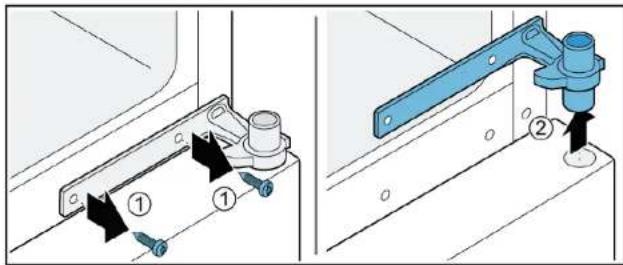

4.5.1 Ausbauen des mittleren Türscharniers 283

4.5.2 Einbauen des mittleren Türscharniers 284

4.6 Austauschen des unteren Türscharniers 285

4.6.1 Ausbauen des unteren Türscharniers 285

4.6.2 Einbauen des unteren Türscharniers.... 285

4.7 Austauschen der Ablage 286

4.7.1 Ausbauen der Ablage 286

4.7.2 Einbauen der Ablage 286

4.8 Austauschen der Flaschenablage 287

4.8.1 Ausbauen der Flaschenablage 287

4.8.2 Einbauen der Flaschenablage 287

4.9 Austauschen des Türabstellers 288

4.9.1 Ausbauen des Türabstellers 288

4.9.2 Einbauen des Türabstellers 288

4.10 Austauschen des Lagerbehälters 289

4.10.1 Ausbauen des Lagerbehälters 289

4.10.2 Einbauen des Lagerbehälters 289

4.11 Austauschen des Obst- und Gemüsebehälters 290

4.11.1 Ausbauen des Obst- und Gemüsebehälters 290

4.11.2 Einbauen des Obst- und Gemüsebehälters 290

4.12 Austauschen der Ablage über dem Obst- und Gemüsebehälter 291

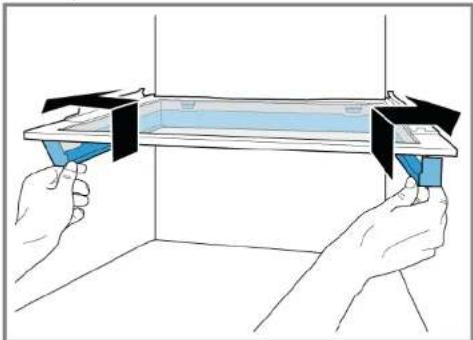

4.12.1 Ausbauen der Ablage über dem Obst- und Gemüsebehälter 291

4.12.2 Einbauen der Ablage über dem Obst- und Gemüsebehälter 292

4.13 Austauschen des Gefriergutbehälters 293

4.13.1 Ausbauen des Gefriergutbehälters 293

4.13.2 Einbauen des Gefriergutbehälters 293

4.14 Austauschen der oberen LED-Lampe 294

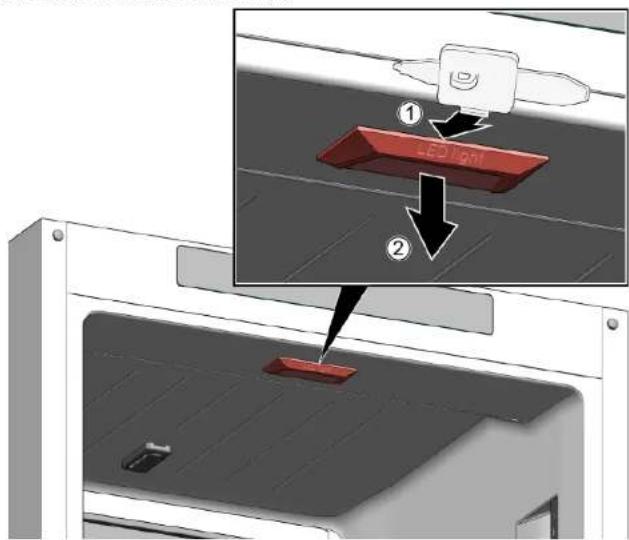

4.14.1 Ausbauen der oberen LED-Lampe 294

4.14.2 Einbauen der oberen LED-Lampe 294

4.15 Austauschen der seitlichen LED-Lampe 295

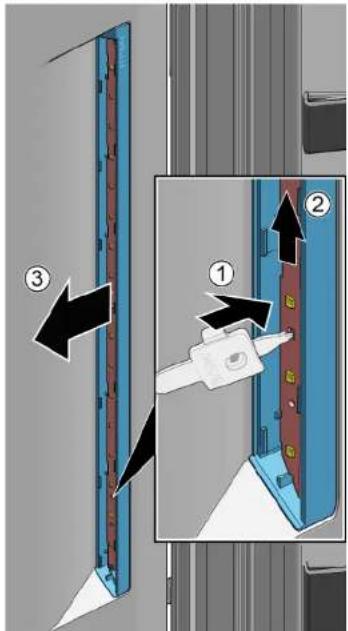

4.15.1 Ausbauen der seitlichen LED-Lampe 295

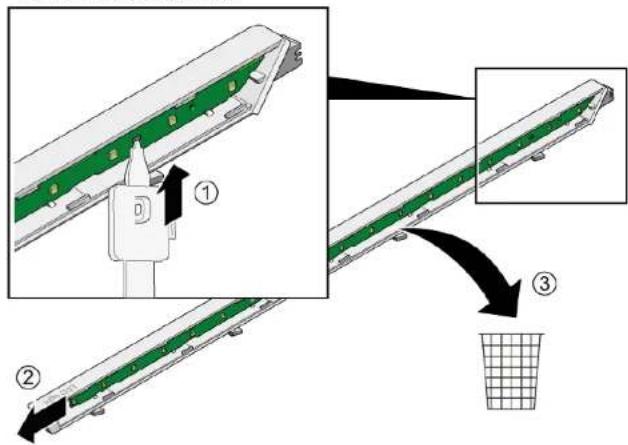

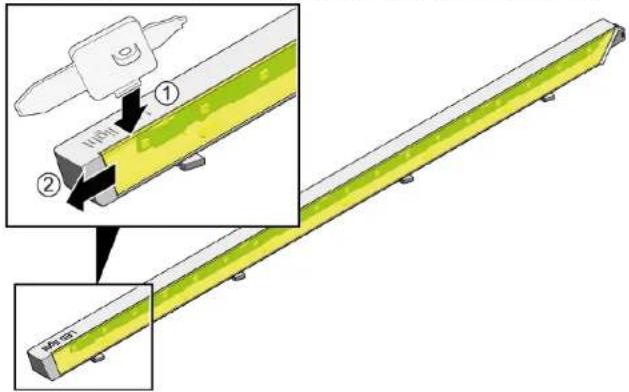

4.15.2 Einbauen der seitlichen LED-Lampe 296

4.16 Austauschen der Gefrierfach-LED-Lampe 298

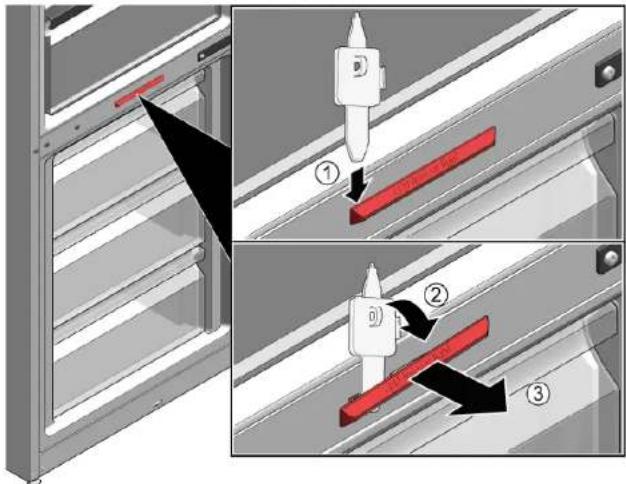

4.16.1 Ausbauen der Gefrierfach-LED-Lampe 298

4.16.2 Einbauen der Gefrierfach-LED-Lampe 298

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben. In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

- Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)
[Start] Kennzeichnung einer Taste oder Schalt-fläche

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen. ■ Schwere Bauteile gegen Herabfallen sichern. ■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Spezialwerkzeug[00342180]

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.Wenn das Gerät mit einstellbaren Scharmieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Türgriffs

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Tür ist offen.

4.2.1 Ausbauen des Türgriffs

▶ 1. Die beiden Schraubkappen entfernen (1). 2. Die beiden Schrauben herausschrauben (2). 3. Den Türgriff entfernen (3).

Der Türgriff ist entfernt.

Der Türgriff für die zweite Tür kann auf die gleiche Art und Weise entfernt werden.

4.2.2 Einbauen des Türgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des oberen Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.

Die Innenausstattungsteile des Geräts sind entfernt.

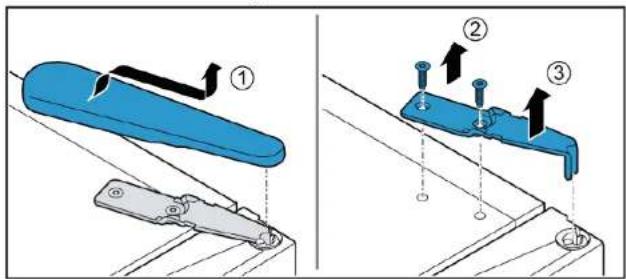

4.3.1 Ausbauen des oberen Türscharniers

1. Das Tragteil unter den Basisabschnitt schieben.

1. Die obere Scharnierabdeckung entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Das obere Scharnier entfernen (3).

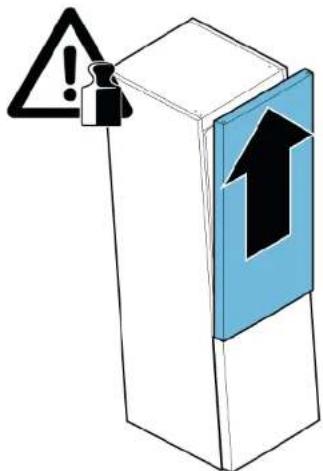

1. Die obere Tür entfernen.

Das obere Scharnier ist entfernt.

4.3.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des oberen Türscharniers (Tür mit Anzeige)

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. - Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNUNG

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

▶ Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von einer Elektrofachkraft repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Innenausstattungsteile des Geräts sind entfernt.

Instandsetzen

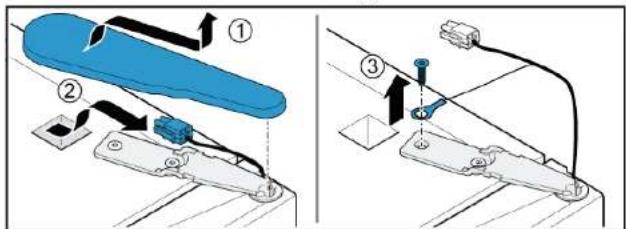

4.4.1 Ausbauen des oberen Türscharniers

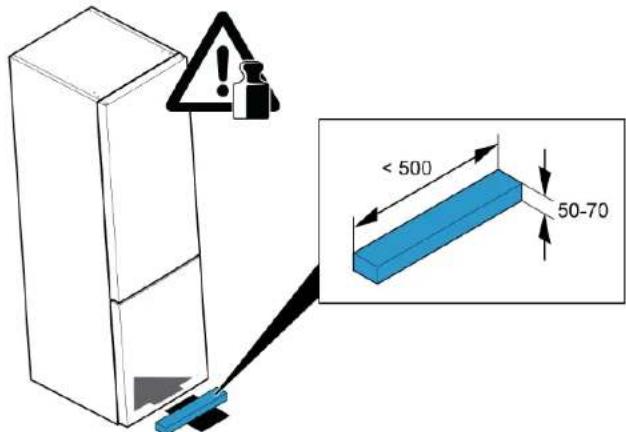

1. Das Tragteil unter den Basisabschnitt schieben.

1. Die obere Scharnierabdeckung entfernen (1).
2. Den elektrischen Anschluss trennen (2).
3. Die Erdanschlussschraube herausschrauben (3).

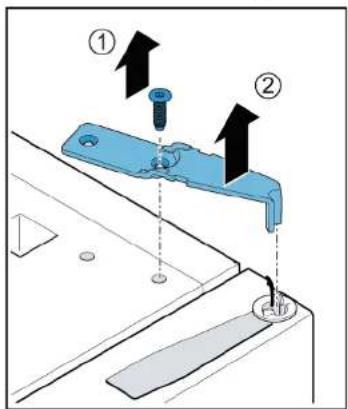

1. Die Schraube herausschrauben (1).
2. Das obere Scharnier entfernen (2).

1. Die obere Tür entfernen.

Das obere Scharnier ist entfernt.

4.4.2 Einbauen des oberen Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des mittleren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNUNG

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden. Zum Bewegen des Geräts sind zwei Personen erforderlich. - Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNUNG

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Innenausstattungsteile des Geräts sind entfernt. Das obere Türscharnier ist entfernt.

√ Die obere Tür ist entfernt.

4.5.1 Ausbauen des mittleren Türscharniers

1. Die beiden Schrauben herausschrauben (1).
2. Das mittlere Scharnier entfernen (2).

1. Die untere Tür entfernen.

Das mittlere Scharnier ist entfernt.

4.5.2 Einbauen des mittleren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des unteren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Innenausstattungsteile des Geräts sind entfernt. Das obere Scharnier ist entfernt.

Das mittlere Scharnier ist entfernt.

4.6.1 Ausbauen des unteren Türscharniers

▶ 1. Die beiden Schrauben herausschrauben (1). 2. Das untere Scharnier entfernen (2).

Das untere Türscharnier ist entfernt.

4.6.2 Einbauen des unteren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Ablage

▶ 1. Die Ablage hinten anheben (1). 2. Die Ablage lösen (2).

Die Ablage ist entfernt.

4.7.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen der Flaschenablage

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen der Flaschenablage

Die Flaschenablage herausziehen.

Die Flaschenablage ist entfernt.

4.8.2 Einbauen der Flaschenablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.9.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des Lagerbehälters

Voraussetzung:

Die Tür ist offen.

4.10.1 Ausbauen des Lagerbehälters

1. Den Lagerbehälter bis zum Anschlag herausziehen.
2. Den Lagerbehälter vorn anheben (1).
3. Den Behälter entfernen (2).

Der Lagerbehälter ist entfernt.

4.10.2 Einbauen des Lagerbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen.
2. Den Obst- und Gemüsebehälter vorn anheben (1).
3. Den Behälter entfernen (2).

Der Obst- und Gemüsebehälter ist entfernt.

4.11.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen der Ablage über dem Obst- und Gemüsebehälter

Voraussetzung:

Die Tür ist offen. Der Obst- und Gemüsebehälter ist entfernt. → Seite 290

4.12.1 Ausbauen der Ablage über dem Obst- und Gemüsebehälter

1. Den Dichtungsrahmen nach oben außen drücken.

Die Seitenhaken werden freigegeben.

1. Den Dichtungsrahmen anheben und nach hinten schieben.

Die hinteren Haken werden freigegeben.

1. Den Dichtungsrahmen entnehmen.
2. Die Ablage über dem Obst- und Gemüsebehälter anheben und seitlich herausschwenken.

Die Ablage über dem Obst- und Gemüsebehälter ist entfernt.

Instandsetzen

4.12.2 Einbauen der Ablage über dem Obst- und Gemüsebehälter

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.13.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.13.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.14 Austauschen der oberen LED-Lampe

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von einer Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten! Schnittverletzungen

- Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Tür ist offen.

4.14.1 Ausbauen der oberen LED-Lampe

1. Das Demontagewerkzeug zwischen der oberen LED-Lampe und der Kühl-fach-Innenverkleidung einschieben, um die Lampenhaken zu lösen (1).
2. Die obere LED-Lampe entfernen (2).

1. Den elektrischen Anschluss der oberen LED-Lampe trennen. Die obere LED-Lampe ist ausgebaut.

4.14.2 Einbauen der oberen LED-Lampe

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.15 Austauschen der seitlichen LED-Lampe

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von einer Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten! Schnittverletzungen

- Schutzhandschuhe tragen.

ACHTUNG

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!!

Beschädigung von Bauteilen

• Vor dem Berühren elektrostatisch gefährdeter Bauteile ein Elektrostatikschutzsystem (Handgelenkband mit Erdungsbaustein) anlegen.
• Anschlüsse und Leiterbahnen der Module nicht berühren. Elektrostatisch gefährdete Bauteile nur in leitfähigen Materialien oder in der Originalverpackung transportieren. Elektrostatisch gefährdete Bauteile von elektrostatisch aufladbaren Materialien (z. B. Kunststoffen) fernhalten.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Tür ist offen. √ Die Kühlfach-Innenausstattungsteile sind entfernt.

4.15.1 Ausbauen der seitlichen LED-Lampe

1. Das Demontagewerkzeug zwischen Lampendiffusor und Gehäuse einschieben, um die Rastung zu lösen (1).
2. Den Lampendiffusor entnehmen (2).
3. Die nachfolgenden Diffusor-Befestigungshaken auf die gleiche Weise lösen.

Der Lampendiffusor ist entfernt.

Instandsetzen

1. Druck auf den Befestigungshaken ausüben, um ihn zu lösen (1).
2. Das LED-Modul etwa 1 cm nach oben bewegen, um es aus seiner Fassung zu entfernen (2).
3. Das LED-Modul entnehmen (3).

Die seitliche LED-Lampe ist ausgebaut.

4.15.2 Einbauen der seitlichen LED-Lampe

Da die Haken des Lampendiffusors beim Entfernen leicht brechen können, besteht das Ersatzteil für die seitliche LED-Lampe aus dem LED-Modul und dem Lampendiffusor.

1. Das Demontagewerkzeug zwischen Lampendiffusor und Gehäuse einschieben, um die Rastung zu lösen (1).
2. Den Lampendiffusor entnehmen (2).
3. Die nachfolgenden Diffusor-Befestigungshaken auf die gleiche Weise lösen.

1. Druck auf den Befestigungshaken ausüben, um ihn zu lösen (1).
2. Das LED-Modul nach oben aus dem Gehäuse herausschieben.
3. Das LED-Modul-Gehäuse entsorgen. Es dient aus Sicherheitsgründen als Ersatzteil-Transportschutz (3).

1. Der Einbau des LED-Moduls und des Lampendiffusors erfolgt in umgekehrter Reihenfolge zum Ausbau.

Instandsetzen

4.16 Austauschen der Gefrierfach-LED-Lampe

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von einer Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Scharfe Kanten! Schnittverletzungen

- Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. Die Tür ist offen.

4.16.1 Ausbauen der Gefrierfach-LED-Lampe

1. Das Demontagewerkzeug an der Seite der Lampe zwischen der Lampe und dem Gehäuse einschieben, sodass ein Spalt entsteht (1).
2. Das Demontagewerkzeug auf der anderen Seite des Lampenbefestigungshakens einschieben und nach vorn drehen (2).
3. Die Gefrierfach-LED-Lampe entfernen (3).

Die Gefrierfach-LED-Lampe ist getrennt.

Die Gefrierfach-LED-Lampe ist ausgebaut.

4.16.2 Einbauen der Gefrierfach-LED-Lampe

Der Einbau erfolgt in umgekehrter Reihenfolge.

4.2 Türgriff wechseln

Erforderliche Werkzeuge:

Torx-Bits TX20 6,3 mm (1/4") [00340865] Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

4.2.1 Türgriff entfernen
