KG39NAIAU - Ledusskapis SIEMENS - Bezmaksas lietošanas instrukcija

Produkta veids	Kombinētais ledusskapis-saldētājs
Zīmols	Siemens
Modelis	KG39NAIAU
Izmēri (A x P x D)	180 x 60 x 65 cm
Kopējā neto ietilpība	350 L
Neto svars	80 kg
Elektroapgāde	220-240 V, 50 Hz
Enerģijas klase	A+++
Gada enerģijas patēriņš	180 kWh
Dzesēšanas funkcija	NoFrost, MultiAirFlow, SuperCool
Saldēšanas funkcija	SuperFreeze
Displejs un vadība	Ciparu skārienekrāns
Durvju trauksme	Jā, skaņas un vizuāla
Bērnu drošības bloķētājs	Jā
Apkope un tīrīšana	Automātiskais atkausēšana, iekšpuses tīrīšana ar mīkstu drānu
Rezerves daļas un remontējamība	Rezerves daļas pieejamas 10 gadus

Bieži uzdotie jautājumi - KG39NAIAU SIEMENS

Kā iestatīt ledusskapja temperatūru?

Izmantojiet skārienekrānu, lai piekļūtu temperatūras izvēlnei. Nospiediet simbolu ledusskapis un noregulējiet ar bultiņām. Ieteicamā temperatūra ir 4°C.

Ko darīt, ja ieslēdzas durvju trauksme?

Trauksme skan, ja durvis ir pārāk ilgi atvērtas. Aizveriet tās pareizi. Ja trauksme turpinās, pārbaudiet, vai nekas netraucē aizvērt.

Kā aktivizēt SuperFreeze funkciju?

Nospiediet pogu SuperFreeze uz ekrāna. Ierīce ātri sasaldē pārtiku. Tā automātiski apstājas pēc 48 stundām.

Kāpēc iekšpusē veidojas kondensāts?

Tas var notikt mitrā laikā vai ja durvis tiek bieži atvērtas. Pārbaudiet, vai blīves ir tīras un ventilācija ir brīva.

Kā tīrīt ledusskapja nodalījumu?

Atvienojiet ierīci. Izņemiet pārtiku un plauktus. Tīriet ar mīkstu drānu un ziepjūdeni. Noskalojiet un nosusiniet. Neizmantojiet abrazīvus līdzekļus.

Ūdens filtra indikators mirgo, ko darīt?

Ja jūsu modelim ir ūdens dozators, nomainiet filtru ik pēc 6 mēnešiem. Skatiet lietošanas instrukciju, lai uzzinātu, kā veikt nomaiņu.

Kā nomainīt iekšējo spuldzi?

Atvienojiet ierīci. Noņemiet spuldzes vāciņu, pagriežot to. Nomainiet ar tāda paša veida spuldzi (bieži E14, maks. 40W). Uzlieciet vāciņu atpakaļ.

Ko nozīmē kļūdas kods 'E01'?

Kods E01 norāda uz temperatūras sensora bojājumu. Sazinieties ar Siemens pēcpārdošanas servisu, lai veiktu remontu.

Vai es varu uzstādīt ledusskapi neapsildītā garāžā?

Jā, bet apkārtējās vides temperatūra nedrīkst nokrist zem 5°C, lai nodrošinātu pareizu darbību un izvairītos no sasalšanas.

Kā ietaupīt enerģiju ar šo ierīci?

Novietojiet ierīci prom no siltuma avotiem, ļaujiet pārtikai atdzist pirms ievietošanas, neatveriet durvis bez vajadzības un pārbaudiet, vai blīves ir hermētiskas.

LIETOŠANAS INSTRUKCIJA KG39NAIAU SIEMENS

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

Par šo dokumentu.... 390

1.1 Būtiska informācija 390

1.1.1 Mērķis 390

1.2 Simbolu skaidrojums....390

1.2.1 Bīstamības līmeņi 390

1.2.2 Bīstamības simboli....390

1.2.3 Brīdinājumu struktūra 391

1.2.4 Vispārīgie simboli....391

Drošība....392

2.1 Vispārējie drošības norādījumi 392

2.1.1 Visām mājsaimniecības ierīcēm.... 392

Piederumi un palīglīdzekļi 393

Remonts 394

4.1 Durvju blīvslēga nomaiņa.... 394

4.1.1 Durvju blīvslēga noņemšana.... 394

4.1.2 Durvju blīvslēga uzstādīšana 394

4.2 Durvju roktura nomaiņa.... 397

4.2.1 Durvju roktura noņemšana.... 397

4.2.2 Durvju roktura uzstādīšana 397

4.3 Durvju augšējās viras nomaiņa.... 398

4.3.1 Durvju augšējās viras noņemšana.... 398

4.3.2 Durvju augšējās viras uzstādīšana 399

4.4 Durvju augšējās viras nomaiņa (durvis ar displeju) 400

4.4.1 Durvju augšējās viras noņemšana.... 400

4.4.2 Durvju augšējās viras uzstādīšana 401

4.5 Durvju vidējās viras nomaiņa.... 402

4.5.1 Durvju vidējās viras noņemšana.... 402

4.5.2 Durvju vidējās viras uzstādīšana 403

4.6 Durvju apakšējās viras nomaiņa 404

4.6.1 Durvju apakšējās viras noņemšana.... 404

4.6.2 Durvju apakšējās viras uzstādīšana 404

4.7 Plaukta nomaiņa.... 405

4.7.2 Plaukta uzstādīšana.... 405

4.8 Pudeļu plaukta nomaiņa 406

4.8.1 Pudeļu plaukta izņemšana 406

4.8.2 Pudeļu plaukta uzstādīšana 406

4.9 Durvju plaukta nomaiņa....407

4.9.1 Durvju plaukta noņemšana.... 407

4.9.2 Durvju plaukta uzstādīšana 407

4.10 Uzglabāšanas tvertnes nomaiņa 408

4.10.1 Uzglabāšanas tvertnes izņemšana 408

4.10.2 Uzglabāšanas tvertnes uzstādīšana 408

4.11 Augļu un dārzeņu tvertnes nomaiņa 409

4.11.1 Augļu un dārzeņu tvertnes izņemšana 409

4.11.2 Augļu un dārzeņu tvertnes uzstādīšana 409

4.12 Plaukta nomaiņa virs augļu un dārzeņu tvertnes 410

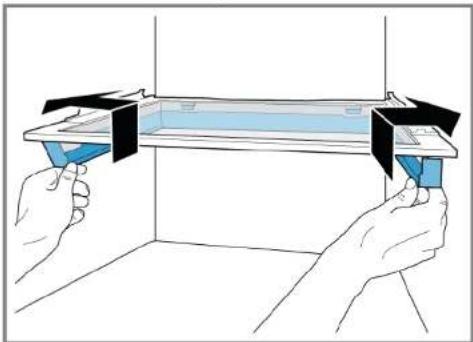

4.12.1 Plaukta izņemšana virs augļu un dārzeņu tvertnes 410

4.12.2 Plaukta uzstādīšana virs augļu un dārzeņu tvertnes 411

4.13 Saldētās pārtikas tvertnes nomaiņa.... 412

4.13.1 Saldētās pārtikas tvertnes izņemšana.... 412

4.13.2 Saldētās pārtikas tvertnes uzstādīšana.... 412

4.14 Augšējās LED spuldzes nomaiņa.... 413

4.14.1 Augšējās LED spuldzes izņemšana 413

4.14.2 Augšējās LED spuldzes uzstādīšana 413

4.15 Sānu LED spuldzes nomaiņa.... 414

4.15.1 Sānu LED spuldzes izņemšana.... 414

4.15.2 Sānu LED spuldzes uzstādīšana 415

4.16 Saldētavas LED spuldzes nomaiņa 417

4.16.1 Saldētavas LED spuldzes izņemšana 417

4.16.2 Saldētavas LED spuldzes uzstādīšana 417

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērķis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ■ Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus. ■ Nostipriniet smagas detaļas, lai tās nenokristu. ■ Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ■ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informācija Attēli
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
īpašs darbarīks[00342180]

Remonts

4.1 Durvju blīvslēga nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir noņemts.

4.1.2 Durvju blīvslēga uzstādīšana

Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgtermiņā. Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot. Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. Ja blīvslēga rieva ir bojāta,

sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. √ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura noņemšana

1. Noņemiet abu skrūvju vāciņus (1).
2. Izskrūvējiet abas skrūves (2).
3. Noņemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. √ Ierīces iekšējām daļām ir jābūt izņemtām.

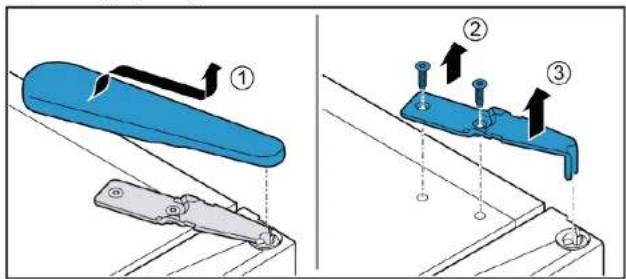

4.3.1 Durvju augšējās viras noņemšana

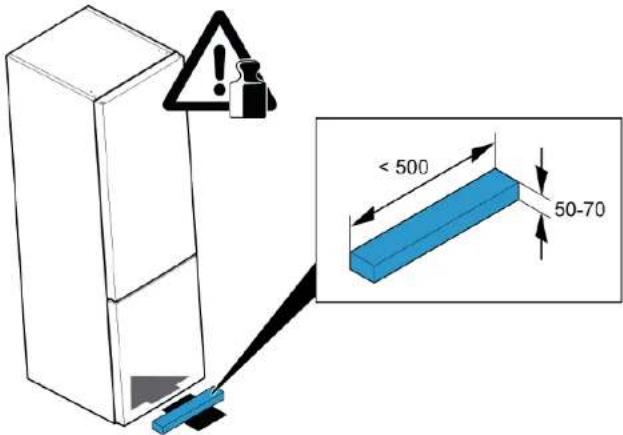

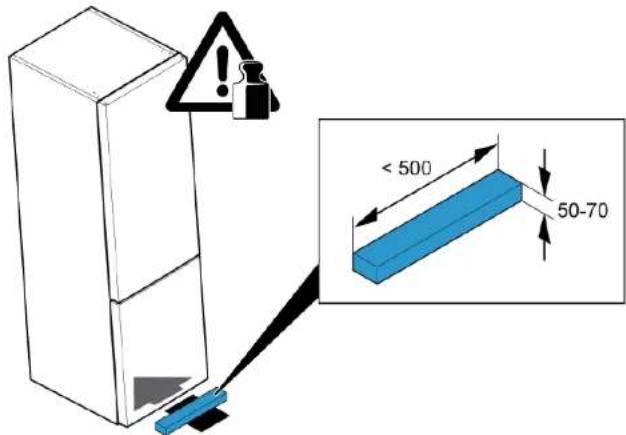

1. Pabīdiet balsta daļu zem pamatnes sekcijas.

1. Noņemiet augšējās viras pārsegu (1).
2. Izskrūvējiet abas skrūves (2).
3. Noņemiet augšējo viru (3).

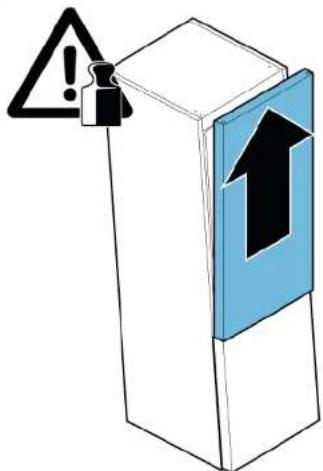

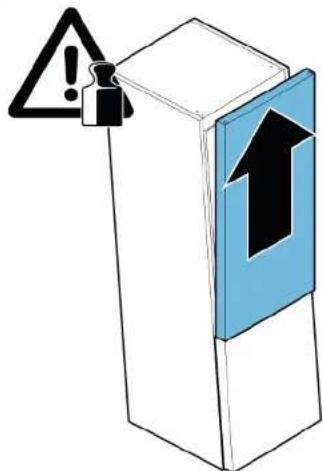

1. Noņemiet augšējās durvis.

Augšējā vira ir noņemta.

4.3.2 Durvju augšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ Ierīces elektropadevei ir jābūt atvienotai. √ Ierīces iekšējām daļām ir jābūt izņemtām.

4.4.1 Durvju augšējās viras noņemšana

1. Pabīdiet balsta daļu zem pamatnes sekcijas.

Remonts

1. Noņemiet augšējās viras pārsegu (1).
2. Atvienojiet elektrisko savienojumu (2).
3. Izskrūvējiet zemētājsavienojuma skrūvi (3).

1. Izskrūvējiet skrūvi (1).
2. Noņemiet augšējo viru (2).

1. Noņemiet augšējās durvis.

Augšējā vira ir noņemta.

4.4.2 Durvju augšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju vidējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga lielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ Ierīces durvis drīkst noņemt tikai apmācīts speciālists. ▶ Ierīce ir jāpārvieto divatā. Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malas

Grieztas brūces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

▶ Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Krītošu detaļu izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

- Nostipriniet detaļu, lai tā nenokristu.

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. √ Ierīces iekšējās daļas ir izņemtas. √ Durvju augšējā vira ir noņemta. √ Augšējās durvis ir noņemtas.

4.5.1 Durvju vidējās viras noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Noņemiet vidējo viru (2).

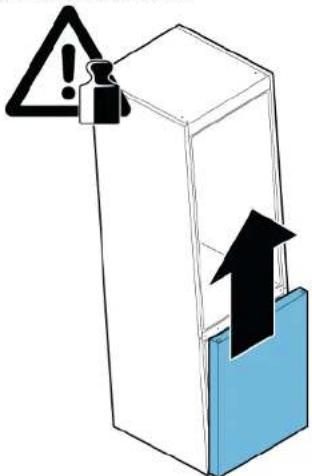

1. Noņemiet apakšējās durvis.

→ Vidējā vira ir noņemta.

Remonts

4.5.2 Durvju vidējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga lielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ Ierīces durvis drīkst noņemt tikai apmācīts speciālists. ▶ Ierīce ir jāpārvieto divatā. Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malas!

Grieztas brūces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Kritošu detaļu risks, ko izraisa vaļīgas skrūves!

Traumas, ko izraisa krītošas detaļas.

- Nostipriniet detaļu, lai tā nenokristu.

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

- Nostipriniet detaļu, lai tā nenokristu.

Prasība:

Ierīces elektropadevei ir jābūt atvienotai. √ Ierīces iekšējām daļām ir jābūt izņemtām. √ Augšējā vira ir noņemta. √ Vidējā vira ir noņemta.

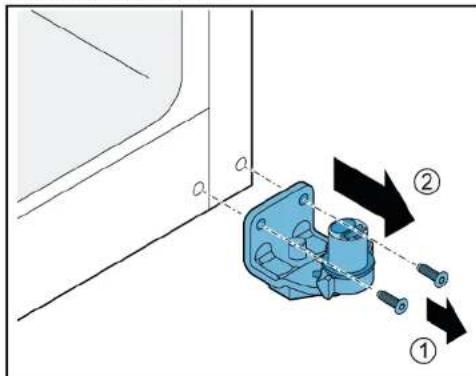

4.6.1 Durvju apakšējās viras noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Noņemiet apakšējo viru (2).

Durvju apakšējā vira ir noņemta.

4.6.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

1. Paceliet plauktu aizmugurē (1).
2. Atbrīvojiet plauktu (2).

4.7.2 Plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Pudeļu plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Pudeļu plaukta izņemšana

- Izvelciet pudeļu plauktu.

Pudeļu plaukts ir izņemts.

4.8.2 Pudeļu plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir noņemts.

4.9.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Uzglabāšanas tvertnes nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.10.1 Uzglabāšanas tvertnes izņemšana

1. Izvelciet uzglabāšanas tvertni līdz atdurei.
2. Paceliet uzglabāšanas tvertni priekšā (1).
3. Izņemiet tvertni (2).

Uzglabāšanas tvertne ir izņemta.

4.10.2 Uzglabāšanas tvertnes uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Augļu un dārzeņu tvertnes nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.11.1 Augļu un dārzeņu tvertnes izņemšana

1. Izvelciet augļu un dārzeņu tvertni līdz atdurei.
2. Paceliet augļu un dārzeņu tvertni priekšā (1).
3. Izņemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Plaukta nomaiņa virs augļu un dārzeņu tvertnes

Prasība:

√ Durvīm ir jābūt atvērtām. √ Augļu un dārzeņu tvertne ir izņemta. → 409

4.12.1 Plaukta izņemšana virs augļu un dārzeņu tvertnes

1. Paceliet noslēdzošo rāmi uz augšu un izceliet ārā.

Sānu āķi ir atbrīvoti.

1. Paceliet noslēdzošo rāmi un bīdiet to atpakaļ.

Aizmugurējie āķi ir atbrīvoti.

1. Iznemiet noslēdzošo rāmi.

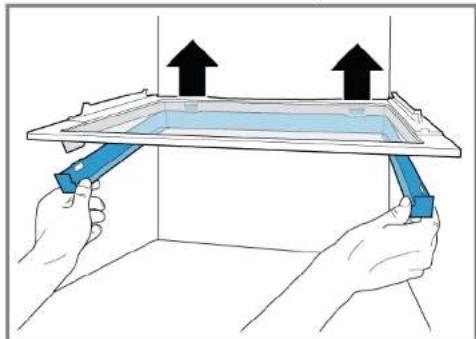

2. Paceliet plauktu virs augļu un dārzeņu tvertnes un sagāziet uz sāniem.

Plaukts virs augļu un dārzeņu tvertnes ir izņemts.

Remonts

4.12.2 Plaukta uzstādīšana virs augļu un dārzeņu tvertnes

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Saldētās pārtikas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.13.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Izņemiet pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.13.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.14 Augšējās LED spuldzes nomaiņa

Speciālie rīki:

Īpašs darbarīks [00342180]

Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BĪSTAMI

Elektrotrieciena risks spriegumaktīvu daļu dēļ!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

▶ Elektriskās daļas ir jāremontē kvalificētam elektriķim.

▶ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem

VDE 0701 vai valsts noteikumiem.

BĪSTAMI

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZĪGI

Asas malas!

Grieztas brūces

▶ Lietojiet aizsargcimdus.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Durvīm ir jābūt atvērtām.

4.14.1 Augšējās LED spuldzes izņemšana

1. Iebīdiet demontāžas instrumentu starp augšējo LED spuldzi un ledusskapja nodalījuma iekšējo apdari, lai atbrīvotu spuldzes āķus (1).
2. Izņemiet augšējo LED spuldzi (2).

1. Atvienojiet augšējās LED spuldzes elektrisko savienojumu. → Augšējā LED spuldze ir izņemta.

4.14.2 Augšējās LED spuldzes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.15 Sānu LED spuldzes nomaiņa

Speciāli rīki:

Īpašs darbarīks [00342180]

Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BĪSTAMI

Elektrotrieciena risks spriegumaktīvu daļu dēļ!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

▶ Elektriskās daļas ir jāremontē kvalificētam elektriķim. - Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BĪSTAMI

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZĪGI

Asas malas!

Grieztas brūces

▶ Lietojiet aizsargcimdus.

UZMANĪBU!

Pret elektrostatisko izlādi jutīgu daļu (ESD) bojājuma risks!

Daļu bojājumi

Lai darbotos ar ESD, izmantojiet elektrostatiskās drošības elementu (aproci ar zemējumu). ▶ Nepieskarieties pie moduļu savienojumiem un vadojuma. - Transportējiet ESD tikai vadītspējīgos materiālos vai oriģinālajā iepakojumā. - Novērsiet, ka ESD tuvumā ir materiāli, kas var elektrostatiski uzlādēties (piemēram, plastmasa).

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves.

Durvīm ir jābūt atvērtām.

RC iekšējās daļas ir izņemtas.

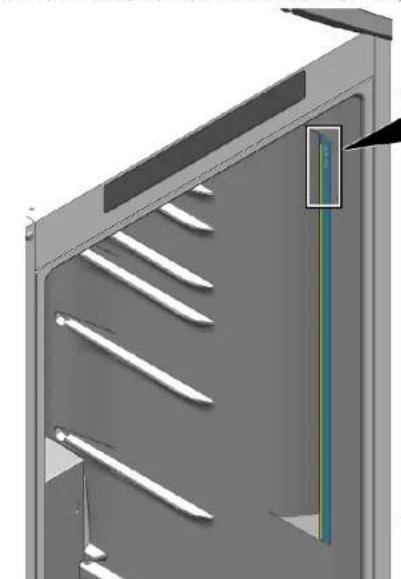

4.15.1 Sānu LED spuldzes izņemšana

1. Iebīdiet demontāžas instrumentu starp spuldzes difuzoru un apvalku, lai atbrīvotu āķi (1).
2. Atvirziet spuldzes difuzoru (2).
3. Tāpat atbrīvojiet pārējos difuzora stiprinājuma āķus.

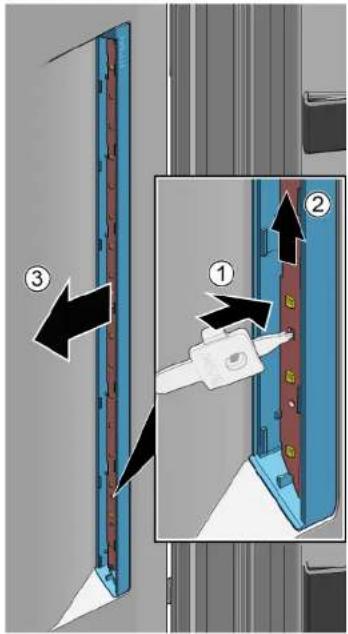

1. Lai atbrīvotu stiprinājuma āķi, uzspiediet uz tā (1).
2. Lai LED moduli atvienotu no elektriskās kontaktligzdas un noņemtu, pavirziet to apm. 1 cm augšup (2).
3. Izņemiet LED moduli (3).

Sānu LED spuldze ir izņemta.

4.15.2 Sānu LED spuldzes uzstādīšana

Izņemot spuldzes difuzoru, āķus var viegli salauzt, tāpēc sānu LED spuldze kā rezerves daļa ir komplekts, ko veido LED modulis un spuldzes difuzors.

1. Iebīdiet demontāžas instrumentu starp spuldzes difuzoru un apvalku, lai atbrīvotu āķi (1).
2. Atvirziet spuldzes difuzoru (2).
3. Tāpat atbrīvojiet pārējos difuzora stiprinājuma āķus.

1. Lai atbrīvotu stiprinājuma āķi, uzspiediet uz tā (1).
2. Izbīdiet LED moduli no apvalka augšup.
3. Izmantojiet LED moduļa apvalku, lai droši transportētu rezerves daļas (3).

1. Uzstādiet LED moduli un spuldzes difuzoru, veicot noņemšanai pretējās darbības apgrieztā secībā.

Remonts

4.16 Saldētavas LED spuldzes nomaiņa

Speciāli rīki:

Īpašs darbarīks [00342180]

Ierīcē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BĪSTAMI

Elektrotrieciena risks spriegumaktīvu daļu dēļ!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

- Elektriskās daļas ir jāremontē kvalificētam elektriķim.

▶ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem

VDE 0701 vai valsts noteikumiem.

BĪSTAMI

Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZĪGI

Asas malas!

Grieztas brūces

▶ Lietojiet aizsargcimdus.

Prasība:

√ Ierīcei ir jābūt atvienotai no strāvas padeves. √ Durvīm ir jābūt atvērtām.

4.16.1 Saldētavas LED spuldzes izņemšana

1. Iebīdiet demontāžas instrumentu starp spuldzi un apvalku spuldzes pusē, lai izveidotu spraugu (1).
2. Bīdiet demontāžas instrumentu uz otru spuldzes pusi, kur atrodas spuldzes stiprinājuma āķis, un pagrieziet uz priekšu (2).
3. Izņemiet saldētavas LED spuldzi (3).

Saldētavas LED spuldze ir atvienota.

Saldētavas LED spuldze ir izņemta.

4.16.2 Saldētavas LED spuldzes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
