Produkta veids	Iebūvējams ledusskapis
Modelis	KI31REDD0
Zīmols	Siemens
Uzstādīšanas veids	Iebūvējams (zem letes)
Augstums (mm)	820
Platums (mm)	597
Dziļums (mm)	548
Svars (kg)	33
Energoefektivitātes klase	A++
Gada enerģijas patēriņš (kWh)	153
Trokšņa līmenis (dB)	38
Ledusskapja neto ietilpība (L)	185
Atkausēšanas sistēma	Automātiska (bez salas)
Durvju vira	Atgriezeniska
Iekšējais apgaismojums	LED
Plaukti	Drošības stikls
Temperatūras kontrole	Elektroniska
Klimata klase	SN-ST
Jaudas patēriņš (W)	90
Spriegums / frekvence (V/Hz)	220-240 / 50
Tīrīšanas instrukcijas	Tīriet iekšpusi ar siltu ūdeni un maigu mazgāšanas līdzekli; izvairieties no abrazīviem tīrīšanas līdzekļiem
Drošības funkcijas	Bērnu slēdzene, aizsardzība pret pārkaršanu
Rezerves daļu pieejamība	Ilgtermiņa pieejamība (10+ gadi)

Bieži uzdotie jautājumi - KI31REDD0 SIEMENS

Kā es varu pielāgot temperatūru savā Siemens KI31REDD0 ledusskapī?

Izmantojiet elektronisko temperatūras kontroles paneli ledusskapja iekšpusē. Nospiediet pogas + vai -, lai iestatītu vēlamo temperatūru, parasti ieteicams starp 2°C un 8°C.

Vai es varu mainīt durvju atvēršanas virzienu?

Jā, durvju vira ir atgriezeniska. Skatiet uzstādīšanas rokasgrāmatu soli pa solim instrukcijām. Jums būs nepieciešams skrūvgriezis un, iespējams, uzgriežņu atslēga. Process ietver viru un durvju rokturu pārvietošanu uz pretējo pusi.

Kāpēc mans ledusskapis rada neparastus trokšņus?

Normāli darbības trokšņi ietver dungošanu no kompresora, gurgulēšanu no aukstumaģenta plūsmas un neregulāru klikšķēšanu, kad termostats pārslēdzas. Ja trokšņi ir skaļi vai neregulāri, pārbaudiet, vai ledusskapis ir līmenī un nepieskaras sienām vai skapjiem.

Cik bieži man vajadzētu atkausēt ledusskapi?

KI31REDD0 ir automātiska atkausēšana (bez salas), tāpēc manuāla atkausēšana nav nepieciešama. Tomēr, ja veidojas ledus, tas var norādīt uz durvju blīvējuma problēmu vai biežu durvju atvēršanu.

Kāds ir pareizais veids, kā tīrīt iekšpusi?

Atvienojiet ledusskapi un izņemiet visu pārtiku. Tīriet ar mīkstu drāniņu, kas iemērkta siltā ūdenī un maigā mazgāšanas līdzeklī. Noskalojiet un rūpīgi nosusiniet. Neizmantojiet abrazīvus tīrīšanas līdzekļus vai asus priekšmetus, kas varētu sabojāt iekšpusi.

Kā es varu nomainīt iekšējo spuldzi?

Gaisma ir LED un integrēta. Ja tā neizdodas, var būt nepieciešama nomaiņa kvalificētam tehniķim. Sazinieties ar Siemens klientu apkalpošanas dienestu, lai saņemtu palīdzību.

Ko man darīt, ja ledusskapis pārstāj dzesēt?

Vispirms pārbaudiet, vai strāvas vads ir pievienots un vai ķēdes pārtraucējs ir ieslēgts. Pārliecinieties, ka temperatūras iestatījums ir pareizs. Ja problēma joprojām pastāv, klausieties, vai darbojas kompresors; ja kluss, iespējams, bojāts kompresors vai vadības panelis var prasīt profesionālu remontu.

Vai tas ir normāli, ja ledusskapja ārpuse šķiet silta?

Jā, malas darbības laikā var šķist siltas, īpaši karstā laikā. Tas ir saistīts ar siltuma izkliedi no dzesēšanas sistēmas. Nodrošiniet pietiekamu ventilāciju ap ierīci.

Kā es varu iegūt rezerves daļas vai piederumus?

Rezerves daļas var pasūtīt, izmantojot Siemens pilnvarotos servisa centrus vai tiešsaistē. Izmantojiet modeļa numuru KI31REDD0, lai atrastu saderīgas daļas. Ilgtermiņa pieejamība ir nodrošināta vismaz 10 gadus pēc ražošanas.

Vai es varu izmantot pagarinātāju ar savu ledusskapi?

Tas nav ieteicams. Pagarinātāji var izraisīt sprieguma kritumu vai pārkaršanu. Pievienojiet ledusskapi tieši pareizi iezemētai sienas kontaktligzdai. Ja nepieciešams, izmantojiet jaudīgu vadu, kas paredzēts ierīču lietošanai, bet konsultējieties ar kvalificētu elektriķi.

LIETOŠANAS INSTRUKCIJA KI31REDD0 SIEMENS

Informācija par remontu - Ledusskapis

i Par šo dokumentu.... 276

1.1 Būtiska informācija 276

1.1.1 Mērkis 276

1.2 Simbolu skaidrojums.... 276

1.2.1 Bīstamības līmeni 276

1.2.2 Bīstamības simboli.... 276

1.2.3 Brīdinājumu struktūra 277

1.2.4 Vispārīgie simboli.... 277

Drošiba....278

2.1 Vispārējie drošības norādījumi 278

2.1.1 Visām mājsaimniecības ierīcēm.... 278

Piederumi un palīglīdzekli 279

Remonts 280

4.1 Durvju blīvslēga nomaina....280

4.1.1 Durvju blīvslēga nonemšana.... 280

4.1.2 Durvju blīvslēga uzstādīšana 280

4.2 Plakanās viras nomaiņa.... 283

4.2.1 Plakanās viras nonemśana 283

4.2.2 Plakanās viras uzstādīśana 284

4.3 Slīdošās viras nomaiņa.... 285

4.3.1 Slīdošās viras nonemšana.... 285

4.3.2 Slīdošās viras uzstādīšana 285

4.4 Durvju plaukta nomaina 286

4.4.1 Durvju plaukta nonemšana 286

4.4.2 Durvju plaukta uzstādīšana.... 286

4.5 Plaukta nomaiņa....287

4.5.1 Plaukta iznemšana....287

4.5.2 Plaukta uzstādīśana.... 287

4.6 Izvelkamā plaukta nomaina....288

4.6.1 Izvelkamā plaukta izņemšana 288

4.6.2 Izvelkamā plaukta uzstādīšana 288

4.7 Saldētavas nodalījuma plaukta nomaina 289

4.7.1 Saldētavas nodalījuma plaukta izņemšana 289

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana 289

4.8.1 Auglu un dārzenu tvertnes iznemšana 290
4.8.2 Auglu un dārzenu tvertnes uzstādīsana 290

4.9 Starplikas un auglu un dārzenu tvertnes vāka nomaina 291

4.9.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka nonemšana....291
4.9.2 Starplikas un auglu un dārzenu tvertnes vāka uzstādīšana 291

4.10 Svaiguma saglabāšanas tvertnes nomaiņa....292

4.10.1 Svaiguma saglabāšanas tvertnes iznemšana 292
4.10.2 Svaiguma saglabāšanas tvertnes uzstādīšana 292

4.11 Izvelkamās tvertnes nomaina.... 293

4.11.1 Izvelkamās tvertnes iznemšana....293
4.11.2 Izvelkamās tvertnes uzstādīšana.... 293

4.12 LED starmeša nomaina 294

4.12.1 LED starmeša nonemšana 294
4.12.2 LED starmeša uzstādīšana 295

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

	Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
īpašs darbarīks[00342180]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminiņa.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. ⑨ Ja blīvslēga rieva ir bojāta

- Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.

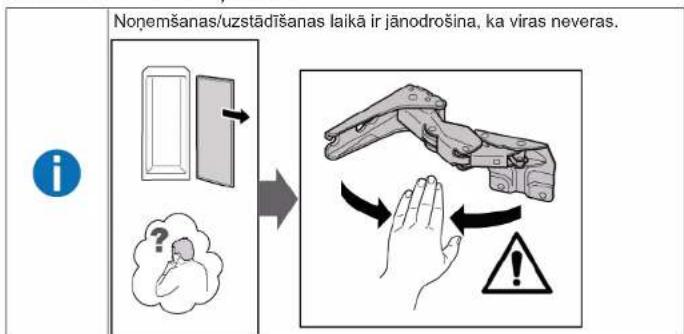

Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju.
√ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras noņemšana

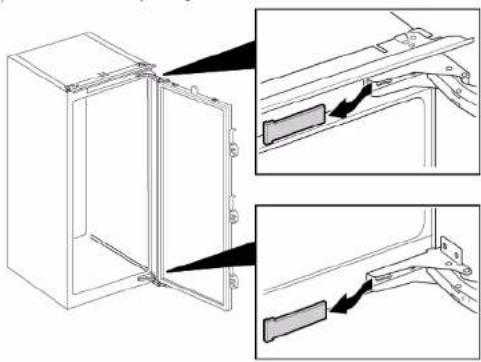

1. Nonemiet abus viras pärsegus.


1. 1. Atskrūvējiet četras skrūves (1).
2. Durvis izvelciet un nonemiet (

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

4.3.1 Slīdošās viras noņemšana

1. Izskrūvējiet abas skrūves (1).
2. Nonemiet augšējo viru (2).
3. Nonemiet durvis (3).
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet apakšējo viru (5).

4.3.2 Slīdošās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.4.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.5.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Izvelkamā plaukta nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.1 Izvelkamā plaukta izņemšana

1. Velciet izvelkamo plauktu uz āru, līdz aizturis atbrīvojas.

1. Izvelkamo plauktu nolaidiet un sasveriet uz sāniem, lai izņemtu.

2. ➞ Izvelkamais plaukts ir izņemts.

4.6.2 Izvelkamā plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Saldētavas nodalijuma plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Saldētavas nodalījuma plaukta izņemšana

- Izvelciet saldētavas nodalījuma plauktu.

Saldētavas nodalījuma plaukts ir izņemts.

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.8.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Starplikas un auglu un dârzenu tvertnes vâka nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka nonemšana

1. Iznemiet no starplikas stikla plâksni.

4.9.2 Starplikas un auglu un dârzenu tvertnes vâka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Svaiguma saglabāšanas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Sagāziet svaiguma saglabāšanas tvertni uz priekšu (1).
2. Iznemiet svaiguma saglabāšanas tvertni (2).

Svaiguma saglabāšanas tvertne ir izņemta.

4.10.2 Svaiguma saglabāšanas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Izvelkamās tvertnes izņemšana

1. Sagaziet izvelkamo tvertni uz priekšu (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tvertne ir izņemta.

4.11.2 Izvelkamās tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.12 LED starmeša nomaina

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarols tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzivības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ ► Elektriskās dajas ir jāremontē kvalificētam elektrikim. ► Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detajas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jäbüt iznemtiem.

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.12.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
