Tip produs	Frigider încorporabil
Model	KI31REDD0
Brand	Siemens
Tip de instalare	Încorporabil (sub blat)
Înălțime (mm)	820
Lățime (mm)	597
Adâncime (mm)	548
Greutate (kg)	33
Clasă de eficiență energetică	A++
Consum anual de energie (kWh)	153
Nivel de zgomot (dB)	38
Capacitate netă frigider (L)	185
Sistem de dezghețare	Automat (fără gheață)
Balama ușii	Reversibilă
Iluminare interioară	LED
Rafturi	Sticlă de siguranță
Control temperatură	Electronic
Clasă climatică	SN-ST
Putere de intrare (W)	90
Tensiune / Frecvență (V/Hz)	220-240 / 50
Instrucțiuni de curățare	Curățați interiorul cu apă caldă și detergent delicat; evitați agenții abrazivi
Caracteristici de siguranță	Blocaj pentru copii, protecție la supraîncălzire
Disponibilitate piese de schimb	Disponibilitate pe termen lung (peste 10 ani)

Întrebări frecvente - KI31REDD0 SIEMENS

Cum ajustez temperatura în frigiderul meu Siemens KI31REDD0?

Utilizați panoul electronic de control al temperaturii din interiorul frigiderului. Apăsați butoanele + sau - pentru a seta temperatura dorită, de obicei recomandată între 2°C și 8°C.

Pot inversa direcția de deschidere a ușii?

Da, balamaua ușii este reversibilă. Consultați manualul de instalare pentru instrucțiuni pas cu pas. Veți avea nevoie de o șurubelniță și eventual de o cheie. Procesul implică mutarea balamalelor și a mânerelor ușii pe partea opusă.

De ce face frigiderul meu zgomote neobișnuite?

Sunetele normale de funcționare includ zumzet de la compresor, bolborosire de la fluxul de agent frigorific și ocazional clicuri când termostatul comută. Dacă zgomotele sunt puternice sau neregulate, verificați dacă frigiderul este nivelat și nu atinge pereți sau dulapuri.

Cât de des trebuie să dezgheț frigiderul?

KI31REDD0 are dezghețare automată (fără gheață), deci dezghețarea manuală nu este necesară. Cu toate acestea, dacă se acumulează gheață, poate indica o problemă a garniturii ușii sau deschiderea frecventă a ușii.

Care este modul corect de a curăța interiorul?

Deconectați frigiderul și scoateți toate alimentele. Curățați cu o cârpă moale înmuiată în apă caldă și un detergent delicat. Clătiți și uscați bine. Nu folosiți agenți de curățare abrazivi sau obiecte ascuțite care ar putea deteriora interiorul.

Cum schimb becul interior?

Lumina este LED și integrată. Dacă se defectează, poate necesita înlocuirea de către un tehnician calificat. Contactați serviciul de asistență Siemens pentru ajutor.

Ce ar trebui să fac dacă frigiderul nu mai răcește?

În primul rând, verificați dacă cablul de alimentare este conectat și întrerupătorul este pornit. Verificați dacă setarea temperaturii este corectă. Dacă problema persistă, ascultați dacă compresorul funcționează; dacă este tăcut, un compresor defect sau o placă de control poate necesita reparație profesională.

Este normal ca exteriorul frigiderului să fie cald?

Da, părțile laterale pot fi calde în timpul funcționării, mai ales pe vreme caldă. Acest lucru se datorează disipării căldurii din sistemul de răcire. Asigurați-vă că există o ventilație adecvată în jurul aparatului.

Cum pot obține piese de schimb sau accesorii?

Piesele de schimb pot fi comandate prin centrele de service autorizate Siemens sau online. Utilizați numărul model KI31REDD0 pentru a găsi piese compatibile. Disponibilitatea pe termen lung este asigurată pentru cel puțin 10 ani după producție.

Pot folosi un prelungitor cu frigiderul meu?

Nu este recomandat. Prelungitoarele pot cauza cădere de tensiune sau supraîncălzire. Conectați frigiderul direct la o priză de perete corespunzător împământată. Dacă este necesar, utilizați un cablu de mare capacitate evaluat pentru utilizare cu aparate, dar consultați un electrician calificat.

MANUAL DE UTILIZARE KI31REDD0 SIEMENS

Indicii pentru reparații - Frigider

i Referitor la acest document.... 381

1.1 Informatii importante 381
1.1.1 Aplicabilitatea 381

1.2 Explicatia simbolurilor 381

1.2.1 Nivelurile de pericol.... 381

1.2.2 Simbolurile de pericol 381

1.2.3 Structura avertismentelor.... 382

2.1 Instructiuni generale de sigurantă.... 383

2.1.1 Toate aparatele electrocasnice 383

Instrumente și materiale utile.... 384

Repararea....385

4.1 Înlocuirea garniturii uşii 385

4.1.1 Demontarea garniturii uşii 385

4.1.2 Montarea garniturii uşii 385

4.2 Înlocuirea balamalei plate.... 388

4.2.1 Demontarea balamalei plate 388

4.2.2 Montarea balamalei plate 389

4.3 Înlocuirea balamalei glisante 390

4.3.1 Demontarea balamalei glisante.... 390

4.3.2 Montarea balamalei glisante 390

4.4 Repozitionarea raftului pentru usă 391

4.4.1 Demontarea raftului pentru uşă....391

4.4.2 Montarea raftului pentru uşă 391

4.5 Repoziționarea raftului 392

4.5.1 Demontarea raftului....392

4.5.2 Montarea raftului....392

4.6 Repozitionarea raftului extensibil 393

4.6.1 Demontarea raftului extensibil.... 393

4.6.2 Montarea raftului extensibil 393

4.7 Repozitionarea raftului din compartimentul congelatorului.... 394

4.7.1 Demontarea raftului din compartimentul congelatorului.... 394

4.7.2 Montarea raftului din compartimentul congelatorului.... 394

4.8 Repozitionarea containerului pentru fructe și legume.... 395

4.8.1 Demontarea containerului pentru fructe și legume 395

4.8.2 Montarea containerului pentru fructe și legume 395

4.9 Repoziționarea separatorului și a capacului containerului pentru fructe și legume....396

4.9.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 396

4.9.2 Montarea separatorului și a capacului containerului pentru fructe și legume....396

4.10 Repozitionarea containerului pentru alimente proaspete.... 397

4.10.1 Demontarea containerului pentru alimente proaspete 397

4.10.2 Montarea containerului pentru alimente proaspete.... 397

4.11 Repozitionarea containerului extensibil.... 398

4.11.1 Demontarea containerului extensibil 398

4.11.2 Montarea containerului extensibil.... 398

4.12 Înlocuirea spotului luminos LED 399

4.12.1 Demontarea spotului luminos LED.... 399

4.12.2 Montarea spotului luminos LED 400

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENȚIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENȚIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire] Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afisate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrument special[00342180]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

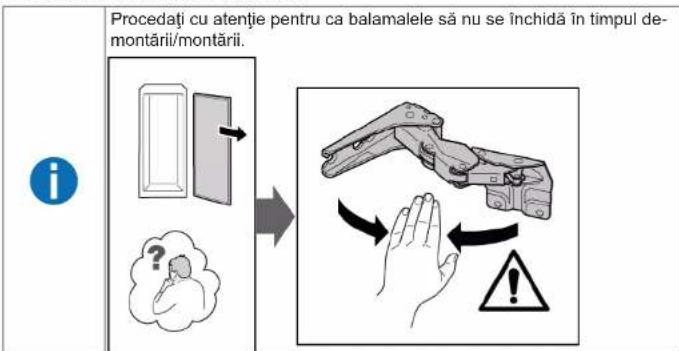

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instructiunile de montare.
Uşa este deschisă.

4.2.1 Demontarea balamalei plate

1. Demontați capacele a două balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. Deşurubați două şuruburi (1).
2. Demontați balamaua de sus (2).
3. Demontați ușa (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de jos (5).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.4.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.5.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. → Raftul extensibil este demontat.

4.6.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului din compartimentul congelatorului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului din compartimentul congelatorului

- Trageți afară raftul din compartimentul congelatorului.

Raftul din compartimentul congelatorului este demontat.

4.7.2 Montarea raftului din compartimentul congelatorului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

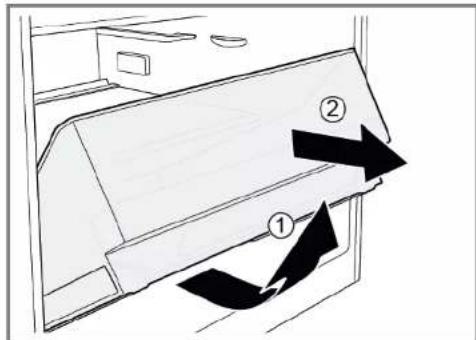

4.8.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

→ Containerul este demontat.

4.8.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.9.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→395

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Tragetii capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.9.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.10.1 Demontarea containerului pentru alimente proaspete

1. Înclinați containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.10.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului extensibil

1. Înclinati containerul extensibil în față (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.11.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascutite!

Rânire prin tâiere

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.12.1 Demontarea spotului luminos LED

1. Eliberați capacul spotului luminos LED

1. Trageți capacul spotului luminos LED în interior și simultan împingelți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

→ Sportul luminos LED este demontat.

4.12.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
