Terméktípus	Beépíthető hűtőszekrény
Modell	KI31REDD0
Márka	Siemens
Beépítési típus	Beépíthető (pult alatti)
Magasság (mm)	820
Szélesség (mm)	597
Mélység (mm)	548
Súly (kg)	33
Energiahatékonysági osztály	A++
Éves energiafogyasztás (kWh)	153
Zajszint (dB)	38
Hűtőtér nettó kapacitása (L)	185
Leolvasztási rendszer	Automatikus (fagymentes)
Ajtópánt	Fordítható
Belső világítás	LED
Polcok	Biztonsági üveg
Hőmérséklet-szabályozás	Elektronikus
Éghajlati osztály	SN-ST
Teljesítményfelvétel (W)	90
Feszültség / Frekvencia (V/Hz)	220-240 / 50
Tisztítási utasítások	Tisztítsa a belső teret meleg vízzel és enyhe mosószerrel; kerülje a súroló hatású tisztítószereket
Biztonsági jellemzők	Gyermekzár, túlmelegedés elleni védelem
Pótalkatrészek elérhetősége	Hosszú távú elérhetőség (10+ év)

Gyakran ismételt kérdések - KI31REDD0 SIEMENS

Hogyan állíthatom be a Siemens KI31REDD0 hűtőszekrény hőmérsékletét?

Használja a hűtő belsejében található elektronikus hőmérséklet-szabályozó panelt. Nyomja meg a + vagy - gombokat a kívánt hőmérséklet beállításához, általában 2°C és 8°C között ajánlott.

Megfordíthatom az ajtó nyitási irányát?

Igen, az ajtópánt fordítható. Olvassa el a telepítési kézikönyvet a lépésről lépésre történő utasításokért. Szüksége lesz egy csavarhúzóra és esetleg egy kulcsra. A folyamat magában foglalja a pántok és ajtófogantyúk áthelyezését a másik oldalra.

Miért ad ki szokatlan zajokat a hűtőszekrényem?

A normál működési hangok közé tartozik a kompresszor zúgása, a hűtőközeg áramlásának bugyogása és alkalmankénti kattanás, amikor a termosztát kapcsol. Ha a zajok hangosak vagy szabálytalanok, ellenőrizze, hogy a hűtőszekrény vízszintes-e és nem ér hozzá a falakhoz vagy szekrényekhez.

Milyen gyakran kell leolvasztanom a hűtőszekrényt?

A KI31REDD0 automatikus leolvasztással (fagymentes) rendelkezik, így kézi leolvasztás nem szükséges. Ha azonban jég képződik, az ajtótömítés problémájára vagy gyakori ajtónyitásra utalhat.

Mi a belső tér tisztításának helyes módja?

Húzza ki a hűtőszekrényt és vegye ki az összes élelmiszert. Tisztítsa egy puha ruhával, amelyet meleg vízbe és enyhe mosószerbe mártott. Öblítse le és szárítsa meg alaposan. Ne használjon súroló hatású tisztítószereket vagy éles tárgyakat, amelyek károsíthatják a belső teret.

Hogyan cserélem ki a belső világítás izzóját?

A világítás LED és integrált. Ha meghibásodik, szakképzett technikusnak kell cserélnie. Vegye fel a kapcsolatot a Siemens ügyfélszolgálatával segítségért.

Mit tegyek, ha a hűtőszekrény leáll a hűtéssel?

Először ellenőrizze, hogy a tápkábel be van-e dugva és a megszakító be van-e kapcsolva. Ellenőrizze, hogy a hőmérséklet-beállítás helyes-e. Ha a probléma továbbra is fennáll, hallgassa meg, hogy a kompresszor jár-e; ha csendes, akkor hibás kompresszor vagy vezérlőpanel szakmai javítást igényelhet.

Normális, hogy a hűtőszekrény külseje meleg?

Igen, az oldalak melegnek érezhetők működés közben, különösen meleg időben. Ez a hűtőrendszer hőleadásának köszönhető. Biztosítson megfelelő szellőzést a készülék körül.

Hogyan szerezhetek be pótalkatrészeket vagy tartozékokat?

A pótalkatrészek a Siemens hivatalos szervizközpontjain keresztül vagy online rendelhetők. Használja a KI31REDD0 modellszámot a kompatibilis alkatrészek megtalálásához. A hosszú távú elérhetőség legalább 10 évig biztosított a gyártást követően.

Használhatok hosszabbítót a hűtőszekrényemmel?

Nem ajánlott. A hosszabbítók feszültségesést vagy túlmelegedést okozhatnak. Csatlakoztassa a hűtőszekrényt közvetlenül egy megfelelően földelt fali aljzathoz. Ha szükséges, használjon nagy teherbírású, készülékhez tervezett hosszabbítót, de konzultáljon szakképzett villanyszerelővel.

HASZNÁLATI ÚTMUTATÓ KI31REDD0 SIEMENS

Javítási útmutató - Hütőszekrény

i A dokumentummal kapcsolatos információk.... 234

1.1 Fontos tudnivalók 234

1.1.1 Cél 234

1.2 Szimbólummagyarázat 234

1.2.1 Veszélyességi szintek 234

1.2.2 Veszélyt jelző szimbólumok 234

1.2.3 A figyelmeztetések felépítése 235

1.2.4 Általános szimbólumok 235

Biztonság 236

2.1 Általános biztonsági utasítások.... 236

2.1.1 Összes háztartási készülék 236

Szerszámok és segédanyagok.... 237

Javítás 238

4.1 A gumitömítés cseréje 238

4.1.1 A gumitömltés eltávolítása.... 238

4.1.2 A gumitömítés beszerelése.... 238

4.2 Lapos zsanér cseréje.... 241

4.2.1 Lapos zsanér eltávolítása 241

4.2.2 Lapos zsanér beszerelése.... 242

4.3 A csúszózsánér cseréje 243

4.3.1 A csúszózsánér eltávolítása 243

4.3.2 A csúszózsánér felszerelése.... 243

4.4 Az ajtópolc cseréje 244

4.4.1 Az ajtópolc eltávolítása.... 244

4.4.2 Az ajtópolc felhelyezése 244

4.5 A polc cseréje 245

4.5.1 A polc eltávolitása....245

4.5.2 A polc beszerelése.... 245

4.6 A kihúzható polc cseréje 246

4.6.1 A kihúzható polc eltávolítása....246

4.6.2 A kihúzható polc behelyezése.... 246

4.7 Fagyasztórekesz polcának cseréje 247

4.7.1 Fagyasztórekesz polcának eltávolítása 247

4.7.2 Fagyasztórekesz polcának beszerelése 247

4.8 A gyümölcs- és zöldségtároló cseréje 248

4.8.1 A gyümölcs- és zöldségtároló eltávolítása.... 248

4.8.2 A gyümölcs- és zöldségtároló behelyezése 248

4.9 A gyümölcs- és zöldségtároló elválasztóelemének cseréje 249

4.9.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása ..... 249

4.9.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 249

4.10 A frissentartó rekesz cseréje.... 250

4.10.1 A frissentartó rekesz eltávolítása 250

4.10.2 A frissentartó rekesz behelyezése 250

4.11 A kihúzható tároló cseréje 251

4.11.1 A kihúzható tároló eltávolítása....251

4.11.2 A kihúzható tároló behelyezése.... 251

4.12 LED-es oldalsó spotvilágítás cseréje 252

4.12.1 LED-es spotvilágítás eltávolítása.... 252

4.12.2 A LED-es spotvilágítás beszerelése.... 253

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen klvül hagyásának lehetséges következményei.

A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlítí a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
Índítás Billentyű vagy gomb[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Különleges szer-szám[00342180]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömítés vastagsága enyhén eltérhet a régi gumitömítés vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögztítesek vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömítésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. ① Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

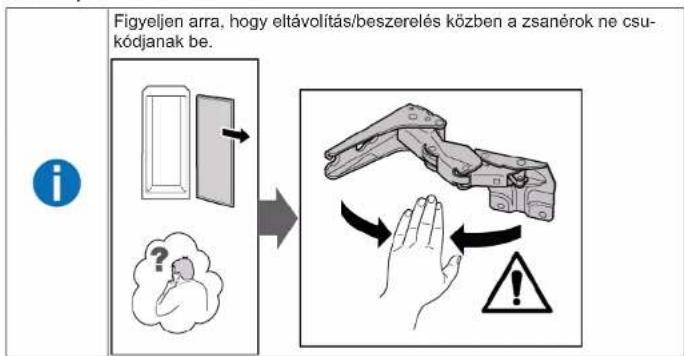

4.2.1 Lapos zsanér eltávolítása

1. Távolítsa el a két zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az ajtót (2).

1. 1. Távolitsa el a négy csavart (1).

2. Távolitsa el a zsanérokat (2).

Eltávolította a zsanérokat.

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).
3. Vegye le az ajtót (3)
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó zsanért (5).

→ Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.4.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.5.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A kihúzható polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A kihúzható polc eltávolítása

1. Húzza ki a kihúzható polcot a rögzítőelem kinyílásáig.

1. Engedje le a kihúzható polcot és emelje ki.

2. Eltávolította a kihúzható polcot.

4.6.2 A kihúzható polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Fagyasztórekesz polcának cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 Fagyasztórekesz polcának eltávolítása

Húzza ki a fagyasztórekesz polcát.

Eltávolította a fagyasztórekesz polcát.

4.7.2 Fagyasztórekesz polcának beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).

2. Távolítsa el a tárolót (2).

→ Eltávolította a tárolót.

4.8.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

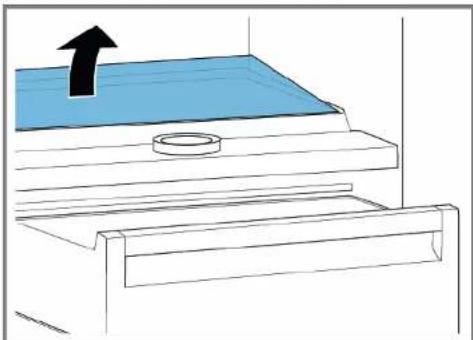

4.9.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a gyümölcs- és zöldségtárolót.→248

2. 1. Nyomja meg az elválasztóelem két oldalán található karokat (1).
3. Húzza előre az elválasztóelemet (2).

1. Emelje fel az elválasztóelemet, és fordítsa oldalra.

2. Eltávolította az elválasztóelemet.

3. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.
4. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra. Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.9.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 A frissentartó rekesz eltávolítása

1. Döntse előre a frissentartó rekeszt (1).
2. Távolítsa el a frissentartó rekeszt (2).

Eltávolította a frissentartó rekeszt.

4.10.2 A frissentartó rekesz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A kihúzható tároló eltávolítása

1. Döntse előre a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.11.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések ▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.12.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

→ Eltávolította a LED-es spotvilágítást.

4.12.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
