Vrsta izdelka	Vgradni hladilnik
Model	KI31REDD0
Znamka	Siemens
Način vgradnje	Vgradni (pod pult)
Višina (mm)	820
Širina (mm)	597
Globina (mm)	548
Teža (kg)	33
Razred energijske učinkovitosti	A++
Letna poraba energije (kWh)	153
Raven hrupa (dB)	38
Neto prostornina hladilnika (L)	185
Sistem odmrzovanja	Samodejno (brez ledu)
Tečaj vrat	Povraten
Notranja osvetlitev	LED
Police	Varnostno steklo
Nadzor temperature	Elektronski
Klimatski razred	SN-ST
Moč (W)	90
Napetost / frekvenca (V/Hz)	220-240 / 50
Navodila za čiščenje	Notranjost očistite s toplo vodo in blagim detergentom; izogibajte se abrazivnim čistilom
Varnostne funkcije	Zaščita otrok, zaščita pred pregrevanjem
Razpoložljivost rezervnih delov	Dolgoročna razpoložljivost (10+ let)

Pogosto zastavljena vprašanja - KI31REDD0 SIEMENS

Kako prilagodim temperaturo v hladilniku Siemens KI31REDD0?

Uporabite elektronsko ploščo za nadzor temperature v hladilniku. Pritisnite gumba + ali -, da nastavite želeno temperaturo, običajno priporočeno med 2°C in 8°C.

Ali lahko obrnem smer odpiranja vrat?

Da, tečaj vrat je povraten. Za podrobna navodila si oglejte priročnik za namestitev. Potrebovali boste izvijač in morda ključ. Postopek vključuje premikanje tečajev in ročajev na nasprotno stran.

Zakaj moj hladilnik oddaja nenavadne zvoke?

Normalni delovni zvoki vključujejo brnenje kompresorja, klokotanje pretoka hladilnega sredstva in občasno klikanje pri preklopu termostata. Če so zvoki glasni ali nepravilni, preverite, ali je hladilnik poravnan in se ne dotika sten ali omar.

Kako pogosto moram odmrzniti hladilnik?

Hladilnik KI31REDD0 ima samodejno odmrzovanje (brez ledu), zato ročno odmrzovanje ni potrebno. Če pa se led nabira, lahko to kaže na težavo s tesnilom vrat ali pogosto odpiranje vrat.

Kako pravilno očistim notranjost?

Izvlecite vtič hladilnika in odstranite vso hrano. Očistite z mehko krpo, namočeno v toplo vodo in blag detergent. Sperite in temeljito osušite. Ne uporabljajte abrazivnih čistil ali ostrih predmetov, ki bi lahko poškodovali notranjost.

Kako zamenjam notranjo žarnico?

Osvetlitev je LED in vgrajena. Če odpove, jo morda mora zamenjati usposobljen tehnik. Obrnite se na servis Siemens za pomoč.

Kaj naj storim, če hladilnik neha hladiti?

Najprej preverite, ali je napajalni kabel vključen in ali je odklopnik vklopljen. Preverite, ali je nastavitev temperature pravilna. Če težava traja, poslušajte, ali kompresor deluje; če je tiho, bo morda potrebno strokovno popravilo okvarjenega kompresorja ali krmilne plošče.

Je normalno, da je zunanjost hladilnika topla?

Da, stranice so lahko med delovanjem tople, zlasti v vročem vremenu. To je posledica odvajanja toplote iz hladilnega sistema. Poskrbite za ustrezno prezračevanje okoli aparata.

Kako dobim rezervne dele ali dodatke?

Rezervne dele lahko naročite prek pooblaščenih servisnih centrov Siemens ali prek spleta. Uporabite številko modela KI31REDD0 za iskanje združljivih delov. Dolgoročna razpoložljivost je zagotovljena vsaj 10 let po proizvodnji.

Ali lahko uporabim podaljšek za svoj hladilnik?

To ni priporočljivo. Podaljški lahko povzročijo padec napetosti ali pregrevanje. Hladilnik priključite neposredno v pravilno ozemljeno stensko vtičnico. Če je nujno, uporabite težji kabel, namenjen napravam, vendar se posvetujte s kvalificiranim električarjem.

NAVODILA ZA UPORABO KI31REDD0 SIEMENS

4.5.1 Plaukta iznemšana

- Izvelciet plauktu.

4.12.1 LED starmeša nonemšana

Nasveti za popravilo - Hladilnik

i V zvezi s tem dokumentom 423

1.1 Pomembne informacije 423

1.1.1 Namen 423

1.2 Razlaga simbolov 423

1.2.1 Stopnje nevarnosti 423

1.2.2 Simboli za nevamost 423

1.2.3 Struktura opozoril 424

1.2.4 Splošni simboli 424

Varnost 425

2.1 Splošna varnostna navodila 425

2.1.1 Vsi gospodinjski aparati.... 425

Orodja in pripomočki 426

Popravilo 427

4.1 Zamenjava tesnila vrat.... 427

4.1.1 Odstranjevanje tesnila vrat 427

4.1.2 Namestitev tesnila vrat 427

4.2.1 Odstranjevanje plošćatega tečaja 430

4.2.2 Namestitev ploščatega tečaja 431

4.3 Zamenjava drsnega tečaja 432

4.3.1 Odstranjevanje drsnega tečaja 432

4.3.2 Namestitev drsnega tečaja 432

4.4 Zamenjava vratnega predala.... 433

4.4.1 Odstranjevanje vratnega predala 433

4.4.2 Namestitev vratnega predala 433

4.5 Zamenjava police 434

4.5.1 Odstranjevanje police 434

4.5.2 Namestitev police 434

4.6.1 Odstranjevanje razširljive police 435

4.6.2 Namestitev razširljive police 435

4.7 Zamenjava police zamrzovalnega dela 436

4.7.1 Odstranjevanje police zamrzovalnega dela.... 436

4.7.2 Namestitev police zamrzovalnega dela.... 436

4.8 Zamenjava predala za sadje in zelenjavo 437

4.8.1 Odstranjevanje predala za sadje in zelenjavo.... 437

4.8.2 Namestitev predala za sadje in zelenjavo.... 437

4.9 Zamenjava pregrade in police nad predalom za sadje in zelenjavo 438

4.9.1 Odstranjevanje pregrade in police nad predalom za sadje in zele-

njavo 438

4.9.2 Namestitev pregrade in police nad predalom za sadje in zelenjavo..... 438

4.10 Zamenjava predala za podaljšanje svežine.... 439

4.10.1 Odstranjevanje predala za podaljšanje svežine 439

4.10.2 Namestitev predala za podaljšanje svežine 439

4.11 Zamenjava razširljivega predala.... 440

4.11.1 Odstranjevanje razširljivega predala 440

4.11.2 Namestitev razširljivega predala 440

4.12 Zamenjava točkovne lučke LED.... 441

4.12.1 Odstranjevanje točkovne lučke LED 441

4.12.2 Namestitev točkovne lučke LED 442

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
	NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
	OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
	PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!		Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

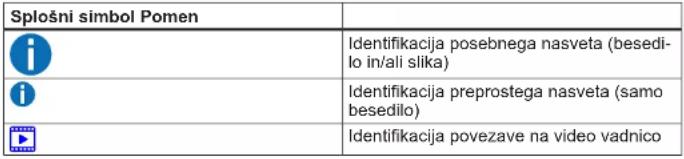

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostatično občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Posebno orodje[00342180]

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. ① Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ploščatega tečaja

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so odstranjena. Glejte navodila za namestitev.
Vrata so odprta.

4.2.1 Odstranjevanje ploščatega tečaja


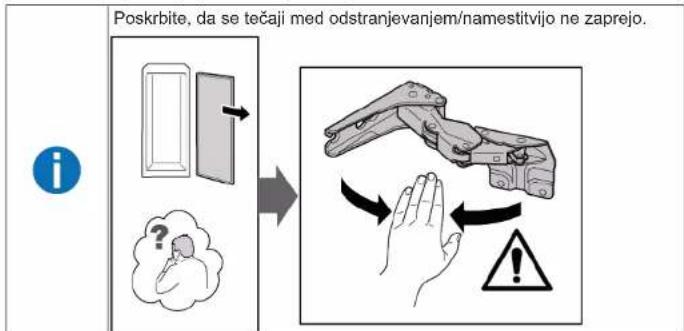

    A["Poskrbite, da se tečaji med odstranjevanjem/namestitvijo ne zaprejo."] --> B["Hand with hand, hand pointing to a device, hand holding a tool, and hand pointing to a warning symbol"]
    B --> C["Warning icon: unknown eye, thought bubble, and hand gesture"]

1. Odstranite pokrovčka tečaja.


1. 1. Odvijte štiri vijake (1).

2. Vrata izvlecite in jih odstranite (2).

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2).

Tečaja sta odstranjena.

4.2.2 Namestitev ploščatega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava drsnega tečaja

Posebna orodja:

Nastavek Torx TX20 6,3 mm (1/4") [00340865]

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so ločena od vrat aparata. Glejte navodila za namestitev.

4.3.1 Odstranjevanje drsnega tečaja

1. Odvijte vijaka (1).
2. Odstranite zgomji tečaj (2).
3. Odstranite vrata (3).
4. Odvijte vijaka (4)
5. Odstranite spodnji tečaj (5).

Tečaja sta odstranjena.

4.3.2 Namestitev drsnega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.4.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.4.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava police

Zahteva:

Vrata so odprta.

4.5.1 Odstranjevanje police

- Izvlecite polico.

4.6.1 Odstranjevanje razširljive police

1. Razširljivo polico potegnite k sebi, dokler se zaklepni zapah ne sprosti.

1. Razširljivo polico poveznite navzdol in jo z obračanjem na stran odstranite.

2. → Razširljiva polica je odstranjena.

4.6.2 Namestitev razširljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police zamrzovalnega dela

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police zamrzovalnega dela

- Izvlecite polico zamrzovalnega dela.

Polica zamrzovalnega dela je odstranjena.

4.7.2 Namestitev police zamrzovalnega dela

- Namestite v obratnem vrstnem redu.

Popravilo

4.8 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.8.1 Odstranjevanje predala za sadje in zelenjavo

▶ 1. Predal izvlecite do konca (1).

1. Predal odstranite (2).

4.8.2 Namestitev predala za sadje in zelenjavo

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava pregrade in police nad predalom za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo

1. S pregrade odstranite stekleno ploščo.

4.10 Zamenjava predala za podaljšanje svežine

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje predala za podaljšanje svežine

1. Predal za podaljšanje svežine nagnite k sebi (1).
2. Odstranite predal za podaljšanje svežine (2).

Predal za podaljšanje svežine je odstranjen.

4.10.2 Namestitev predala za podaljšanje svežine

- Namestite v obratnem vrstnem redu.

Popravilo

4.11 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje razširljivega predala

1. Razširljivi predal nagnite k sebi (1).

2. Odstranite razširljivi predal (2).

4.11.2 Namestitev razširljivega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Nevarnost električnega udara zaradi delov pod napetostjo!

Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila

Električne dele mora popraviti kvalificiran električar.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost električnega udara zaradi delov pod napetostjol Smrt zaradi električnega udara

- Izključite aparate iz električnega omrežja vsaj 60 sekund pred začetkom popravil.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Police hladilnega dela so odstranjene.

4.12.1 Odstranjevanje točkovne lučke LED

1. Sprostite pokrovček točkovne lučke LED.

1. Pokrovček točkovne lučke LED povlecite navznoter in ga hkrati potisnite naprej.

1. Odklopite modul točkovne lučke LED.

1. Odklopite električno povezavo točkovne lučke LED.

Točkovna lučka LED je odstranjena.

4.12.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.
