Produkttype	Innebygd kjøleskap
Modell	KI31REDD0
Merke	Siemens
Installasjonstype	Innebygd (under benk)
Høyde (mm)	820
Bredde (mm)	597
Dybde (mm)	548
Vekt (kg)	33
Energieffektivitetsklasse	A++
Årlig energiforbruk (kWh)	153
Støynivå (dB)	38
Nettokapasitet kjøleskap (L)	185
Avrimingssystem	Automatisk (frostfri)
Dørhengsel	Reversibel
Innvendig lys	LED
Hyller	Sikkerhetsglass
Temperaturkontroll	Elektronisk
Klimaklasse	SN-ST
Strøminnputt (W)	90
Spenning / Frekvens (V/Hz)	220-240 / 50
Rengjøringsinstruksjoner	Rengjør innsiden med varmt vann og mildt vaskemiddel; unngå slipende rengjøringsmidler
Sikkerhetsfunksjoner	Barnesikring, overopphetingsbeskyttelse
Tilgjengelighet av reservedeler	Langtids tilgjengelighet (10+ år)

Ofte stilte spørsmål - KI31REDD0 SIEMENS

Hvordan justerer jeg temperaturen i Siemens KI31REDD0 kjøleskapet?

Bruk det elektroniske temperaturkontrollpanelet inne i kjøleskapet. Trykk på + eller - knappene for å stille inn ønsket temperatur, vanligvis anbefalt mellom 2°C og 8°C.

Kan jeg reversere døråpningsretningen?

Ja, dørhengslet er reversibelt. Se installasjonshåndboken for trinnvise instruksjoner. Du trenger en skrutrekker og muligens en fastnøkkel. Prosessen innebærer å flytte hengsler og dørhåndtak til motsatt side.

Hvorfor lager kjøleskapet mitt uvanlige lyder?

Normale driftslyder inkluderer summing fra kompressoren, gurgling fra kjølemiddelstrøm, og sporadisk klikking når termostaten slår seg av/på. Hvis lydene er høye eller uregelmessige, sjekk at kjøleskapet står vannrett og ikke berører vegger eller skap.

Hvor ofte bør jeg avrime kjøleskapet?

KI31REDD0 har automatisk avriming (frostfri), så manuell avriming er ikke nødvendig. Men hvis det samler seg is, kan det indikere en dørtetningsfeil eller hyppig døråpning.

Hva er riktig måte å rengjøre innsiden på?

Koble fra kjøleskapet og fjern all mat. Rengjør med en myk klut dyppet i varmt vann og mildt vaskemiddel. Skyll og tørk grundig. Ikke bruk slipende rengjøringsmidler eller skarpe gjenstander som kan skade innsiden.

Hvordan bytter jeg innvendig lyspære?

Lyset er LED og integrert. Hvis det svikter, kan det kreve utskifting av en kvalifisert tekniker. Kontakt Siemens kundeservice for hjelp.

Hva bør jeg gjøre hvis kjøleskapet slutter å kjøle?

Først sjekk at strømledningen er tilkoblet og at sikringen er på. Kontroller at temperaturinnstillingen er riktig. Hvis problemet vedvarer, lytt etter om kompressoren går; hvis den er stille, kan en defekt kompressor eller styringskort kreve profesjonell reparasjon.

Er det normalt at utsiden av kjøleskapet føles varm?

Ja, sidene kan føles varme under drift, spesielt i varmt vær. Dette skyldes varmeavgivelse fra kjølesystemet. Sørg for tilstrekkelig ventilasjon rundt apparatet.

Hvordan skaffer jeg reservedeler eller tilbehør?

Reservedeler kan bestilles via Siemens autoriserte servicesentre eller på nett. Bruk modellnummer KI31REDD0 for å finne kompatible deler. Langtids tilgjengelighet er sikret i minst 10 år etter produksjon.

Kan jeg bruke skjøteledning til kjøleskapet?

Det anbefales ikke. Skjøteledninger kan forårsake spenningsfall eller overoppheting. Koble kjøleskapet direkte til en jordet stikkontakt. Hvis nødvendig, bruk en kraftig ledning beregnet for apparatbruk, men kontakt en kvalifisert elektriker.

BRUKSANVISNING KI31REDD0 SIEMENS

▶ Løft dørhylden opad.

▶ Brug beskyttelseshandsker.

Preindstilling:

LED-spotlampen er fjernet.

4.12.2 Montering af LED-spotlampe

Reparasjonstips - Kjøleskap

1.1 Viktig informasjon 318

1.1.1 Formäl 318

1.2 Forklaring av symboler.... 318

1.2.1 Farenivåer 318

1.2.2 Faresymboler....318

1.2.3 Advarslenes struktur 319

1.2.4 Generelle symboler.... 319

Sikkerhet 320

2.1 Generelle sikkerhetsinstruksjoner 320

Verktøy og hjelpemidler 321

Reparasjon 322

4.1 Utskiftning av dørpakning.... 322

4.1.1 Demontering av dørpakning.... 322

4.1.2 Montering av dørpakning.... 322

4.2 Utskiftning av flat hengsel 325

4.2.1 Demontering av flat hengsel 325

4.2.2 Montering av flat hengsel 326

4.3 Utskiftning av glidehengsel.... 327

4.3.1 Demontering av glidehengsel.... 327

4.3.2 Montering av glidehengsel.... 327

4.4 Utskiftning av dørrack 328

4.5 Utskiftning av hylle 329

4.5.1 Demontering av hylle 329

4.5.2 Montering av hylle....329

4.6 Utskiftning av uttrekkbar hylle....330

4.6.1 Demontering av uttrekkbar hylle 330

4.6.2 Montering av uttrekkbar hylle 330

4.7 Utskiftning av hylle i fryser.... 331

4.7.1 Demontering av hylle i fryser.... 331

4.7.2 Montering av hylle i fryser.... 331

4.8 Utskiftning av frukt- og grønnsaksbeholder 332

4.8.1 Demontering av frukt- og grønnsaksbeholder 332

4.8.2 Montering av frukt- og grønnsaksbeholder 332

4.9 Utskiftning av skillevegg og deksel for frukt- og grønnsaksbeholder 333

4.9.1 Demontering av skillevegg og deksel for frukt- og grønnsaksbehol-

der....333

4.9.2 Montering av skillevegg og deksel for frukt- og grønnsaksbeholder..... 333

4.10 Utskiftning av Cool-Fresh-beholder 334

4.10.1 Demontering av Cool-Fresh-beholder 334

4.10.2 Montering av Cool-Fresh-beholder 334

4.11 Utskiftning av uttrekkbar beholder 335

4.11.1 Demontering av uttrekkbar beholder 335

4.11.2 Montering av uttrekkbar beholder 335

4.12 Utskiftning av LED-spotlight 336

4.12.1 Demontering av LED-spotlight 336

4.12.2 Montering av LED-spotlight 337

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
⚠️FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
⚠️ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
⚠️FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

▶ Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
Start Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Torx-bits TX20[00340865]	6,3 mm (1/4")
Spesialverktøy[00342180]

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av flat hengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.2.1 Demontering av flat hengsel

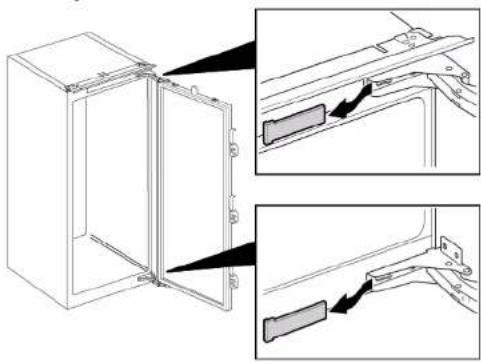

1. Ta av to hengsledeksler.


Hengslene er demontert.

4.2.2 Montering av flat hengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av glidehengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

4.3.1 Demontering av glidehengsel

1. Skru ut to skruer (1).
2. Demonter øvre hengsel (2).
3. Demonter døren (3).
4. Skru ut to skruer (4).
5. Demonter nedre hengsel (5).

Hengslene er demontert.

4.3.2 Montering av glidehengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.5.1 Demontering av hylle

▶ Trekk ut hyllen.

4.5.2 Montering av hylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av uttrekkbar hylle

Forutsetning:

Døren er äpen.

4.6.1 Demontering av uttrekkbar hylle

1. Trekk den uttrekkbare hyllen ut til läsehempen løsnes.

1. Senk den uttrekkbare hyllen ned og sving den ut til siden.

2. Den uttrekkbare hyllen er demontert.

4.6.2 Montering av uttrekkbar hylle

Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av hylle i fryser

Forutsetning:

Døren er äpen.

4.7.1 Demontering av hylle i fryser

▶ Trekk ut hyllen i fryseren.

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av frukt- og grønnsaksbeholder

Forutsetning:

Døren er äpen.

4.8.1 Demontering av frukt- og grønnsaksbeholder

▶ 1. Trekk beholderen helt ut (1).

1. Fjern beholderen (2).

4.8.2 Montering av frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av skillevegg og deksel for frukt- og grønnsaksbeholder

Forutsetning:

Døren er äpen.

4.9.1 Demontering av skillevegg og deksel for frukt- og grønnsaksbeholder

1. Demonter glassplaten fra skilleveggen.

1. Demonter frukt- og grønnsaksbeholderen.→332

2. 1. Trykk inn armen på undersiden på begge sider av skilleveggen (1).
3. Trekk skilleveggen forover (2).

1. Løft skilleveggen og sving den ut til siden.

Skilleveggen er demontert.

1. 1. Løft dekslet av frukt- og grønnsaksbeholderen.

2. Trekk lokket for frukt- og grønnsaksbeholderen forover og swing det ut til siden.

Dekslet for frukt- og grønnsaksbeholderen er demontert.

4.9.2 Montering av skillevegg og deksel for frukt- og grønnsaksbeholder

Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av Cool-Fresh-beholder

Forutsetning:

Døren er äpen.

4.10.1 Demontering av Cool-Fresh-beholder

1. Vipp Cool-Fresh-beholderen forover (1).
2. Ta ut Cool-Fresh-beholderen (2).

4.10.2 Montering av Cool-Fresh-beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.11.1 Demontering av uttrekkbar beholder

1. Vipp den uttrekkbare beholderen forover (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.11.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av LED-spotlight

Spesielle hjelpemidler:

Spesialverktøy [00342180]
Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Apparatet har en vedlikeholdsfri LED-lampe. Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

• Elektriske deler skal repareres av kvalifiserte elektrikere.
  Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
√ Hyllene i fryseren er tatt ut.

4.12.1 Demontering av LED-spotlight

1. Løsne LED-spotlightdekslet.

1. Trekk LED-spotlightdekslet innover og skyv det samtidig forover.

1. Koble fra den elektriske tilkoblingen for LED-spotlight.

Monteres i motsatt rekkefølge.

▶ 1. Dra ut lådan helt (1).

1. Ta bort làdan (2).
