KI31REDD0 - Refrigerador SIEMENS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador empotrado
Modelo	KI31REDD0
Marca	Siemens
Tipo de instalación	Empotrado (bajo encimera)
Altura (mm)	820
Anchura (mm)	597
Profundidad (mm)	548
Peso (kg)	33
Clase de eficiencia energética	A++
Consumo anual de energía (kWh)	153
Nivel de ruido (dB)	38
Capacidad neta del refrigerador (L)	185
Sistema de descongelación	Automático (sin escarcha)
Bisagra de la puerta	Reversible
Luz interior	LED
Estantes	Vidrio de seguridad
Control de temperatura	Electrónico
Clase climática	SN-ST
Potencia de entrada (W)	90
Voltaje / Frecuencia (V/Hz)	220-240 / 50
Instrucciones de limpieza	Limpie el interior con agua tibia y detergente suave; evite limpiadores abrasivos.
Características de seguridad	Bloqueo infantil, protección contra sobrecalentamiento
Disponibilidad de piezas de repuesto	Disponibilidad a largo plazo (más de 10 años)

Preguntas frecuentes - KI31REDD0 SIEMENS

¿Cómo ajusto la temperatura en mi refrigerador Siemens KI31REDD0?

Use el panel de control electrónico de temperatura dentro del refrigerador. Presione los botones + o - para ajustar la temperatura deseada, normalmente recomendada entre 2°C y 8°C.

¿Puedo invertir la dirección de apertura de la puerta?

Sí, la bisagra de la puerta es reversible. Consulte el manual de instalación para obtener instrucciones paso a paso. Necesitará un destornillador y posiblemente una llave inglesa. El proceso implica mover las bisagras y las manijas de la puerta al lado opuesto.

¿Por qué mi refrigerador hace ruidos inusuales?

Los sonidos normales de funcionamiento incluyen zumbidos del compresor, burbujeo del flujo de refrigerante y chasquidos ocasionales cuando el termostato cambia. Si los ruidos son fuertes o irregulares, verifique que el refrigerador esté nivelado y no toque las paredes ni los gabinetes.

¿Con qué frecuencia debo descongelar el refrigerador?

El KI31REDD0 cuenta con descongelación automática (sin escarcha), por lo que no es necesario descongelar manualmente. Sin embargo, si se acumula hielo, puede indicar un problema con el sello de la puerta o una apertura frecuente de la puerta.

¿Cuál es la forma correcta de limpiar el interior?

Desenchufe el refrigerador y retire todos los alimentos. Limpie con un paño suave humedecido en agua tibia y un detergente suave. Enjuague y seque bien. No use limpiadores abrasivos ni objetos afilados que puedan dañar el interior.

¿Cómo cambio la bombilla de luz interior?

La luz es LED y está integrada. Si falla, puede necesitar ser reemplazada por un técnico calificado. Póngase en contacto con el servicio al cliente de Siemens para obtener ayuda.

¿Qué debo hacer si el refrigerador deja de enfriar?

Primero, verifique que el cable de alimentación esté enchufado y que el disyuntor esté encendido. Verifique que la configuración de temperatura sea correcta. Si el problema persiste, escuche si el compresor funciona; si está en silencio, un compresor defectuoso o una placa de control pueden requerir reparación profesional.

¿Es normal que el exterior del refrigerador se sienta caliente?

Sí, los laterales pueden sentirse calientes durante el funcionamiento, especialmente en climas cálidos. Esto se debe a la disipación de calor del sistema de enfriamiento. Asegure una ventilación adecuada alrededor del electrodoméstico.

¿Cómo obtengo piezas de repuesto o accesorios?

Las piezas de repuesto se pueden pedir a través de los centros de servicio autorizados de Siemens o en línea. Use el número de modelo KI31REDD0 para encontrar piezas compatibles. La disponibilidad a largo plazo está garantizada durante al menos 10 años después de la producción.

¿Puedo usar un cable de extensión con mi refrigerador?

No se recomienda. Los cables de extensión pueden causar caídas de voltaje o sobrecalentamiento. Enchufe el refrigerador directamente a una toma de corriente de pared debidamente conectada a tierra. Si es necesario, use un cable de alta capacidad nominal para uso con electrodomésticos, pero consulte a un electricista calificado.

MANUAL DE USUARIO KI31REDD0 SIEMENS

1. Verifique se a ranhura para a junta apresenta danos.

Consejos de reparación - Frigorífico

En relación con este documento 444

1.1 Información importante 444
1.1.1 Finalidad 444

1.2 Explicación de símbolos generales.... 444

1.2.1 Niveles de peligrosidad 444

1.2.2 Símbolos de peligro 444

1.2.3 Estructura de las advertencias.... 445

1.2.4 Símbolos generales 445

Seguridad......446

2.1 Instrucciones generales de seguridad....446
2.1.1 Todos los aparatos electrodomésticos....446

Herramientas y auxiliares.... 447

Reparación 448

4.1 Sustituir la junta de la puerta 448

4.1.1 Retirar la junta de la puerta.... 448

4.1.2 Montar la junta de la puerta 448

4.2 Sustituir la bisagra plana.... 451

4.2.1 Desmontar la bisagra plana 451

4.2.2 Montar la bisagra plana 452

4.3 Sustituir la bisagra deslizante 453

4.3.1 Desmontar la bisagra deslizante 453

4.3.2 Montar la bisagra deslizante 453

4.4 Sustituir el estante de la puerta 454

4.4.1 Extraer el estante de la puerta 454

4.4.2 Montar el estante de la puerta.... 454

4.5 Sustituir el estante.... 455

4.5.1 Extraer el estante.... 455

4.5.2 Montar el estante 455

4.6 Sustituir el estante extraíble 456

4.6.1 Retirar el cajón extraíble.... 456

4.6.2 Montar el estante extraíble 456

4.7 Sustituir el estante del congelador 457

4.7.1 Extraer el estante del congelador.... 457

4.7.2 Montar el estante del congelador 457

4.8 Sustituir el cajón para fruta y verdura 458

4.8.1 Extraer el cajón para fruta y verdura 458

4.8.2 Montar el cajón para fruta y verdura 458

4.9 Sustituir la división y la tapa del cajón para fruta y verdura 459

4.9.1 Retirar la división y la tapa del cajón para fruta y verdura.... 459

4.9.2 Montar la división y la tapa del cajón para fruta y verdura 459

4.11.1 Retirar el cajón extraíble 461

4.11.2 Montar el cajón extraíble.... 461

4.12 Sustituir el foco LED.... 462

4.12.1 Desmontar el foco LED.... 462

4.12.2 Montar el foco LED.... 463

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Símbolo general Significado
	Identificación de un consejo simple (solo texto)
	Identificación de un enlace a un video tutorial
	Identificación de una herramienta requerida
	Identificación de una condición previa (prerrequisito)
	Identificación de una condición (si ..., entonces ...)
	Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de	material
Estado Identificación del texto / ventana mostra-do (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

■ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Punta Torx TX20[00340865]	6,3 mm (1/4")
Herramienta especial[00342180]

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. ① Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir la bisagra plana

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se ha retirado la puerta del mueble. Véanse las instrucciones de montaje.
La puerta está abierta.

1. Retirar las dos tapas de las bisagras.


1. 1. Aflojar los cuatro tornillos (1).
2. Sacar la puerta y retirarla (2)

1. 1. Retirar los cuatro tornillos (1).
2. Retirar las bisagras (2).

Se han retirado las bisagras.

4.2.2 Montar la bisagra plana

▶ Montar en orden inverso.

Reparación

4.3 Sustituir la bisagra deslizante

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
Se han separado la puerta del mueble y la del aparato. Véanse las instrucciones de montaje.

4.3.1 Desmontar la bisagra deslizante

▶ 1. Desatornillar los dos tornillos (1).
2. Retirar la bisagra superior (2).
3. Retirar la puerta (3).
4. Desatornillar los dos tornillos (4).
5. Retirar la bisagra inferior (5).

Se han retirado las bisagras.

4.3.2 Montar la bisagra deslizante

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el estante de la puerta

Requisito:

√ La puerta está abierta.

4.4.1 Extraer el estante de la puerta

- Sacar hacia arriba el estante de la puerta.

Se ha retirado el estante de la puerta.

4.4.2 Montar el estante de la puerta

▶ Montar en orden inverso.

Reparación

4.5 Sustituir el estante

Requisito:

La puerta está abierta.

4.5.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.5.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.6 Sustituir el estante extraíble

Requisito:

√ La puerta está abierta.

4.6.1 Retirar el cajón extraíble

1. Tirar del estante extraíble hasta que la pestaña de bloqueo se suelte.

1. Bajar el estante extraíble e inclinarlo a un lado sacándolo.

2. Se ha retirado el estante extraíble.

4.6.2 Montar el estante extraíble

▶ Montar en orden inverso.

Reparación

4.7 Sustituir el estante del congelador

Requisito:

La puerta está abierta.

4.7.1 Extraer el estante del congelador

- Tirar del estante del congelador.

Se ha retirado el estante del congelador.

4.7.2 Montar el estante del congelador

▶ Montar en orden inverso.

Reparación

4.8 Sustituir el cajón para fruta y verdura

Requisito:

√ La puerta está abierta.

4.8.1 Extraer el cajón para fruta y verdura

1. Sacar por completo el cajón (1).
2. Extraer el cajón (2).

Se ha retirado el cajón.

4.8.2 Montar el cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

4.9 Sustituir la división y la tapa del cajón para fruta y verdura

Requisito:

√ La puerta está abierta.

4.9.1 Retirar la división y la tapa del cajón para fruta y verdura

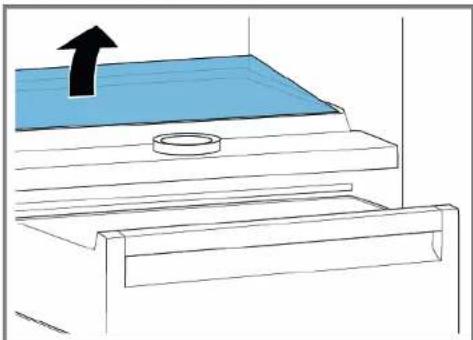

1. Retirar la placa de cristal de la división.

1. Extraer el cajón para fruta y verdura.→458

2. 1. Presionar la palanca en la parte inferior de los dos lados de la división (1).
3. Sacar la división hacia delante (2).

1. Levantar la división e inclinarla hacia el lado sacándola.

Se ha retirado la división.

1. 1. Levantar la tapa del cajón para fruta y verdura.

2. Tirar hacia delante de la tapa del cajón para fruta y verdura, e inclinarla hacia el lado sacándola.

Se ha retirado la tapa del cajón para fruta y verdura.

4.9.2 Montar la división y la tapa del cajón para fruta y verdura

▶ Montar en orden inverso.

Reparación

√ La puerta está abierta.

4.10.1 Extraer el cajón «Cool-fresh»

1. Inclinar el cajón «Cool-fresh» hacia delante (1).
2. Extraer el cajón «Cool-fresh» (2).

Se ha retirado el cajón «Cool-fresh».

4.10.2 Montar el cajón «Cool-fresh»

▶ Montar en orden inverso.

Reparación

4.11 Sustituir el cajón extraíble

Requisito:

√ La puerta está abierta.

4.11.1 Retirar el cajón extraíble

1. Inclinar el cajón extraíble hacia delante (1).
2. Retirar el cajón extraíble (2).

Se ha retirado el cajón extraíble.

4.11.2 Montar el cajón extraíble

▶ Montar en orden inverso.

Reparación

4.12 Sustituir el foco LED

Herramientas necesarias:

Herramienta especial [00342180]
Destornillador plano Punta 2,4 mm x 0,4 mm x 60 mm, en el kit [00341820]

Su aparato cuenta con una iluminación LED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación!

PELIGRO

¡Riesgo de descarga eléctrica debido a piezas con tensión!

Peligro mortal por descarga eléctrica en caso de reparación inadecuada - Las piezas eléctricas deberían ser reparadas por electricistas cualificados.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

PELIGRO

¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

PRECAUCIÓN

¡Bordes o cantos cortantes! Peligro de cortes
- Usar guantes de seguridad.

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.
Se han retirado los estantes del refrigerador.

4.12.1 Desmontar el foco LED

1. Soltar la tapa del foco LED.

1. Tirar de la tapa del foco LED hacia dentro y al mismo tiempo presionar hacia delante.

1. Desacoplar el módulo del foco LED.

1. Desconectar la conexión eléctrica del foco LED.

Se ha retirado el foco LED.

4.12.2 Montar el foco LED

▶ Montar en orden inverso.

Reparationsinformation - Kylskåp

i Om detta dokument.... 465

1.1 Viktig information....465
1.1.1 Syfte 465
