Ürün Tipi	Ankastre Buzdolabı
Model	KI31REDD0
Marka	Siemens
Montaj Türü	Ankastre (tezgah altı)
Yükseklik (mm)	820
Genişlik (mm)	597
Derinlik (mm)	548
Ağırlık (kg)	33
Enerji Verimlilik Sınıfı	A++
Yıllık Enerji Tüketimi (kWh)	153
Ses Seviyesi (dB)	38
Net Buzdolabı Hacmi (L)	185
Buz Çözme Sistemi	Otomatik (kırağısız)
Kapı Menteşesi	Ters Çevrilebilir
İç Aydınlatma	LED
Raflar	Güvenlik camı
Sıcaklık Kontrolü	Elektronik
İklim Sınıfı	SN-ST
Güç Girişi (W)	90
Gerilim / Frekans (V/Hz)	220-240 / 50
Temizlik Talimatları	İç kısmı ılık su ve hafif deterjanla temizleyin; aşındırıcı temizleyicilerden kaçının
Güvenlik Özellikleri	Çocuk kilidi, aşırı ısınma koruması
Yedek Parça Bulunabilirliği	Uzun süreli kullanılabilirlik (10+ yıl)

Sık sorulan sorular - KI31REDD0 SIEMENS

Siemens KI31REDD0 buzdolabımın sıcaklığını nasıl ayarlarım?

Buzdolabının içindeki elektronik sıcaklık kontrol panelini kullanın. İstenen sıcaklığı ayarlamak için + veya - düğmelerine basın, tipik olarak 2°C ile 8°C arası önerilir.

Kapı açılma yönünü tersine çevirebilir miyim?

Evet, kapı menteşesi ters çevrilebilir. Adım adım talimatlar için montaj kılavuzuna bakın. Bir tornavida ve muhtemelen bir anahtar gerekir. İşlem, menteşeleri ve kapı kollarını karşı tarafa taşımayı içerir.

Buzdolabım neden olağandışı sesler çıkarıyor?

Normal çalışma sesleri arasında kompresörden gelen uğultu, soğutucu akışından gelen guruldama ve termostat anahtarlama sırasında ara sıra tıklama bulunur. Sesler yüksek veya düzensiz ise, buzdolabının düz olduğundan ve duvarlara veya dolaplara temas etmediğinden emin olun.

Buzdolabını ne sıklıkla buz çözmeliyim?

KI31REDD0, otomatik buz çözme (kırağısız) özelliğine sahiptir, bu nedenle manuel buz çözme gerekli değildir. Ancak buz birikmesi olursa, kapı contası sorunu veya sık kapı açma belirtisi olabilir.

İç kısmı temizlemenin doğru yolu nedir?

Buzdolabının fişini çekin ve tüm yiyecekleri çıkarın. Ilık su ve hafif bir deterjana batırılmış yumuşak bir bezle temizleyin. Durulayın ve iyice kurulayın. İç kısma zarar verebilecek aşındırıcı temizleyiciler veya keskin nesneler kullanmayın.

İç ampulü nasıl değiştiririm?

Işık LED ve entegredir. Arızalanırsa, kalifiye bir teknisyen tarafından değiştirilmesi gerekebilir. Yardım için Siemens müşteri hizmetleri ile iletişime geçin.

Buzdolabı soğutmayı durdurursa ne yapmalıyım?

Öncelikle, güç kablosunun takılı olduğundan ve devre kesicinin açık olduğundan emin olun. Sıcaklık ayarının doğru olduğunu kontrol edin. Sorun devam ederse, kompresörün çalışıp çalışmadığını dinleyin; sessizse, arızalı bir kompresör veya kontrol kartı profesyonel onarım gerektirebilir.

Buzdolabının dışının sıcak olması normal mi?

Evet, özellikle sıcak havalarda çalışma sırasında yanlar sıcak hissedilebilir. Bu, soğutma sisteminden kaynaklanan ısı dağılımı nedeniyledir. Cihazın etrafında yeterli havalandırma olduğundan emin olun.

Yedek parça veya aksesuarları nasıl temin edebilirim?

Yedek parçalar, Siemens yetkili servis merkezleri veya çevrimiçi olarak sipariş edilebilir. Uyumlu parçaları bulmak için model numarası KI31REDD0'ı kullanın. Üretimden sonra en az 10 yıl boyunca uzun süreli kullanılabilirlik sağlanır.

Buzdolabımla uzatma kablosu kullanabilir miyim?

Önerilmez. Uzatma kabloları voltaj düşüşüne veya aşırı ısınmaya neden olabilir. Buzdolabını doğrudan uygun şekilde topraklanmış bir duvar prizine takın. Gerekirse, cihaz kullanımı için derecelendirilmiş ağır hizmet tipi bir kablo kullanın, ancak kalifiye bir elektrikçiye danışın.

KULLANIM KILAVUZU KI31REDD0 SIEMENS

Onarım İpuçları - Buzdolabı

Bu doküman hakkında 486

1.1 Önemli bilgi 486

1.1.1 Amaci 486

1.2 Sembollerinin açıklaması 486

1.2.1 Tehlike kademeleri....486

1.2.2 Tehlike sembolleri 486

1.2.3 İkaz bilgilerinin yapısı 487

1.2.4 Genel semboller 487

Güvenlik 488

2.1 Genel Güvenlik bilgileri 488

2.1.1 Tüm ev gereçleri 488

Ekipman ve yardım 489

Onarım 490

4.1 Kapı contasının değiştirilmesi.... 490

4.1.1 Kapi contasının çıkartılması 490

4.1.2 Kapi contasının takılması 490

4.2 Yassi menteşenin değiştirilmesi.... 493

4.2.1 Yassı menteşenin çıkartılması 493

4.2.2 Yassı menteşenin takılması 494

4.3 Sırgülü menteşenin değiştirilmesi 495

4.3.1 Sürgülü menteşenin çıkartılması 495

4.3.2 Sürgülü menteşenin takılması 495

4.4 Kapı rafının değiştirilmesi.... 496

4.4.1 Kapı rafının çıkartılması.... 496

4.4.2 Kapi rafının takılması 496

4.5 Raf yüzeyinin değiştirilmesi 497

4.5.1 Raf yüzeyinin çıkartılması 497

4.5.2 Raf yüzeyinin takılması 497

4.6 Uzatılabilir raf yüzeyinin değiştirilmesi.... 498

4.6.1 Uzatılabilir raf yüzeyinin çıkartılması 498

4.6.2 Uzatılabilir raf yüzeyinin takılması 498

4.7 Derin dondurucu bölmesi raf yüzeyinin değiştirilmesi 499

4.7.1 Derin dondurucu bölmesi raf yüzeyinin çıkartılması.... 499

4.7.2 Derin dondurucu bölmesi raf yüzeyinin takılması.... 499

4.8 Meyve-sebze kabının değiştirilmesi....500

4.8.1 Meyve-sebze kabının çıkartılması....500

4.8.2 Meyve-sebze kabinin takılması 500

4.9 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi 501

4.9.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması 501

4.9.2 Meyve-sebze kabı bölmesinin ve kapağının takılması....501

4.10 Soğutma-taze tutma kabının değiştirilmesi....502

4.10.1 Soğutma-taze tutma kabının çıkartılması 502

4.10.2 Soğutma-taze tutma kabının takılması 502

4.11 Uzatılabilir kabin değiştirilmesi....503

4.11.1 Uzatılabilir kabın çıkartılması 503

4.11.2 Uzatılabilir kabin takılması 503

4.12 LED spot ışığının değiştirilmesi 504

4.12.1 LED spot ışığının çıkartılması....504

4.12.2 LED spot ışığının takılması 505

i Bu doküman hakkında

1.1 Önemli bilgi

1.1.1 Amaci

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar.

İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir.

Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar.

Tehlike kademesi Anlamı
	TEHLİKE	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur.
	UYARI	İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir.
	DİKKAT	İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir.
	DİKKAT!	İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir.

Tablo 1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır:

Tehlike sembolü Anlamı
		Genel ikaz bilgisi
		Elektrik geriliminden kaynaklanan tehlike
		Pallamadan kaynaklanan tehlike
		Kesmeden dolayı yararlanma tehlikesi
		Sıkışıp ezilmeden dolayı yaralanma tehlikesi

i Bu doküman hakkında

Tehlike sembolü Anlamı
		Sıcak yüzeylerden kaynaklanan tehlike
		Güçlü elektromanyetik alan tehlikesi
		İyonizasyon olmayan ışınlardan kaynaklanan tehlike

Tablo 2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır.

Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarında bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır:

Genel sembol Anlamı
	Özel ipucu işareti (metin ve/veya grafik)
	Basit ipucu işareti (yalnızca metin)
	Video linki işareti

Genel sembol Anlamı
	Gerekli araçlar işareti
	Ön koşulların işareti
	Koşul işareti (... olursa .... olur)
	Sonuç işareti
[Başlat]Tuş veya düğme işareti
[00123456] Malzeme numarası işareti
Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesil

• Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir!
• Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır.
• Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

■ Koruyucu eldiven kullanılmalıdır

Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri

■ Koruyucu ayakkabı giyin.
■ Yere düşmemesi için ağır parçaları emniyete alın.
- Haraketli parçaların arasına gövde parçaları koymayın.

Cihaz güvenliğinde / fonksiyonda tehlike!

■ Yalnızca orijinal parçalar kullanılmalıdır.

Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)!

■ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın.

Ekipman ve yardım

Tanımlama Detaylar Görüntüler
Koruyucu bez[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Special tool[00342180]

Onarim

4.1 Kapı contasının değiştirilmesi

Ön kopul:

Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

1. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapi contasının takılması

	Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez.
	Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz.
	Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir.

Onarim

1. Conta için olduğu hasar bakımından kontrol edin.

1. ①f Conta için oluk hasarlı ise,

- Müşteri hizmetleriyle irtibata geçin.

3.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir.

Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtin ve manuel olarak şekillendirin.

1. Contanın köşelerini üstten ve alttan oluğa itin.

1. Contanın tamamını adım adım oluşun içine bastırın.

Kapı contası takılmıştır.

Onarim

4.2 Yassı menteşenin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ön kopul:

Cihazın fışı çekilir.
Mobilya kapısı çıkartılmıştır. Bkz. Montaj Talimatı.
Kapı açık.

4.2.1 Yassi menteşenin çıkartılması

1. İki menteşe kapağını çıkartın.


1. 1. Dört vidayı gevşetin (1).

2. Kapıyı dışarı kaydırarak çıkartın (2).

1. 1. Dört vidayı sökün (1).

2. Menteşeleri çıkartın (2).

Menteşeler çıkartılmıştır.

4.2.2 Yassı menteşenin takılması

▶ Ters sira ile monte edin.

Onarim

4.3 Sürgülü menteşenin değiştirilmesi

Özel yardýmcý ekipman:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ağır, büyük cihazlar!

Sirt ve kas yaralanmaları

Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir.
▶ Cihazı hareket ettirmek için iki kişi gereklidir.
▶ Sadece uygun aletler ve ekipmanlar kullanın.

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi!

Düşen parçalar nedeniyle yaralanma

▶ Bileşenleri düşmeye karşı emniyete alın.

Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesil

Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar.

Bileşenleri düşmeye karşı emniyete alın.

Ön kopul:

Cihazın fişi çekilir.
Mobilya kapısı ve cihaz kapısı ayrıdır. Bkz. Montaj Talimatı.

4.3.1 Sürgülü menteşenin çıkartılması

▶ 1. Vidalari sökün (1).
2. Üst menteşeyi çıkartın (2).
3. Kapıyı sökün (3).
4. Vidalari sökün (4).
5. Alt menteşeyi (5) çıkarın.

Menteşeler çıkartılmıştır.

4.3.2 Sürgülü menteşenin takılması

▶ Ters sira ile monte edin.

Onarim

4.4 Kapı rafının değiştirilmesi

Ön kopul:

Kapı açık.

4.4.1 Kapı rafının çıkartılması

- Kapı rafını yukarıya doğru kaldırın.

Kapı rafi çıkartılmıştır.

4.4.2 Kapi rafının takılması

▶ Ters sira ile monte edin.

Onarim

4.5 Raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.5.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin.

Raf yüzeyi çıkartılmıştır.

4.5.2 Raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.6 Uzatılabilir raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.6.1 Uzatılabilir raf yüzeyinin çıkartılması

1. Uzatılabilir raf yüzeyini kilitleme tırnağı serbest kalana dek dışarı çekin.

1. Uzatılabilir raf yüzeyini aşağı indirin ve yana doğru döndürerek çıkartın.

2. Uzatılabilir raf yüzeyi çıkartılmıştır.

4.6.2 Uzatılabilir raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.7 Derin dondurucu bölmesi raf yüzeyinin değiştirilmesi

Ön kopul:

Kapı açık.

4.7.1 Derin dondurucu bölmesi raf yüzeyinin çıkartılması

Derin dondurucu bölmesi raf yüzeyini dışarı çekin.

Derin dondurucu bölmesi raf yüzeyi çıkartılmıştır.

4.7.2 Derin dondurucu bölmesi raf yüzeyinin takılması

▶ Ters sira ile monte edin.

Onarim

4.8 Meyve-sebze kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.8.1 Meyve-sebze kabının çıkartılması

▶ 1. Kabı tamamen dışarı çekin (1).

1. Kabı çıkartın (2).

4.8.2 Meyve-sebze kabinin takılması

▶ Ters sira ile monte edin.

Onarim

4.9 Meyve-sebze kabı bölmesinin ve kapağının değiştirilmesi

Ön kopul:

Kapı açık.

4.9.1 Meyve-sebze kabı bölmesinin ve kapağının çıkartılması

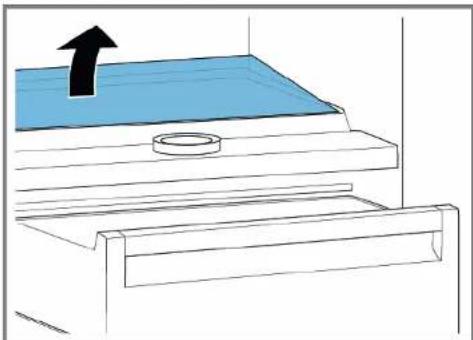

1. Cam plakayı bölmeden çıkartın.

1. Meyve-sebze kabini çıkartın.→500

2. 1. Her iki bölme tarafından alt taraftaki kola bastırın (1).
3. Bölmeyi öne doğru çekin (2).

1. Bölmeyi kaldırın ve yana doğru döndürerek çıkartın.

Bölme çıkartılmıştır.

1. 1. Meyve-sebze kabinin kapağını kaldırın.

2. Meyve-sebze kabının kapağını öne doğru çekin ve yana doğru döndürerek çıkartın.

Meyve-sebze kabının kapağı çıkartılmıştır.

4.9.2 Meyve-sebze kabı bölmesinin ve kapağının takılması

▶ Ters sira ile monte edin.

Onarim

4.10 Soğutma-taze tutma kabının değiştirilmesi

Ön kopul:

Kapı açık.

4.10.1 Soğutma-taze tutma kabının çıkartılması

1. Soğutma-taze tutma kabını öne doğru devirin (1).
2. Soğutma-taze tutma kabını çıkartın (2).

Soğutma-taze tutma kabı çıkartılmıştır.

4.10.2 Soğutma-taze tutma kabının takılması

▶ Ters sira ile monte edin.

Onarim

4.11 Uzatılabilir kabin değiştirilmesi

Ön kopul:

Kapı açık.

4.11.1 Uzatılabilir kabin çıkartılması

1. Uzatılabilir kabı öne doğru devirin (1).
2. Uzatılabilir kabı çıkartın (2).

Uzatılabilir kap çıkartılmıştır.

4.11.2 Uzatılabilir kabin takılması

▶ Ters sira ile monte edin.

Onarim

4.12 LED spot ışığının değiştirilmesi

Özel yardýmcý ekipman:

[00341820] numaralı kit içinde

Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır.

Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir!

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir.

TEHLIKE

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!!

Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

DIKKAT

Keskin köşeler!

Kesik yaralanmaları

- Koruyucu eldiven kullanılmalıdır.

Ön kopul:

Cihazın fışı çekilir.
Kapı açık.
Soğutucu bölüm rafları çıkartılmıştır.

4.12.1 LED spot ışığının çıkartılması

1. LED yan ışık kapağını çıkartın.

1. LED spot ışığı kapağını içe doğru çekin ve aynı anda öne doğru itin.

1. LED spot ışık modülünü ayırın.

1. LED spot ışığının elektrik bağlantısını ayırın.

LED spot ışığı çıkartılmıştır.

4.12.2 LED spot ışığının takılması

▶ Ters sira ile monte edin.
