Тип продукт	Вграден хладилник
Модел	KI31REDD0
Марка	Siemens
Тип монтаж	Вграден (под плотове)
Височина (мм)	820
Ширина (мм)	597
Дълбочина (мм)	548
Тегло (кг)	33
Клас на енергийна ефективност	A++
Годишна консумация на енергия (kWh)	153
Ниво на шум (dB)	38
Нетен обем на хладилника (L)	185
Система за размразяване	Автоматично (без замръзване)
Панти на вратата	Обратими
Вътрешно осветление	LED
Рафтове	Безопасно стъкло
Контрол на температурата	Електронен
Климатичен клас	SN-ST
Входна мощност (W)	90
Напрежение / Честота (V/Hz)	220-240 / 50
Инструкции за почистване	Почиствайте интериора с топла вода и мек препарат; избягвайте абразивни почистващи препарати
Функции за безопасност	Детски заключващ механизъм, защита от прегряване
Наличност на резервни части	Дългосрочна наличност (10+ години)

Често задавани въпроси - KI31REDD0 SIEMENS

Как да настроя температурата в моя хладилник Siemens KI31REDD0?

Използвайте електронния панел за контрол на температурата вътре в хладилника. Натиснете бутоните + или -, за да зададете желаната температура, обикновено препоръчвана между 2°C и 8°C.

Мога ли да обърна посоката на отваряне на вратата?

Да, пантите на вратата са обратими. Вижте ръководството за монтаж за подробни инструкции. Ще ви трябват отвертка и евентуално гаечен ключ. Процесът включва преместване на пантите и дръжките на вратата от противоположната страна.

Защо хладилникът ми издава необичайни шумове?

Нормалните работни звуци включват бръмчене от компресора, бълбукане от потока на хладилния агент и случайно щракване при превключване на термостата. Ако шумовете са силни или нередовни, проверете дали хладилникът е нивелиран и не докосва стени или шкафове.

Колко често трябва да размразявам хладилника?

Моделът KI31REDD0 разполага с автоматично размразяване (без замръзване), така че ръчно размразяване не се изисква. Въпреки това, ако се натрупа лед, това може да показва проблем с уплътнението на вратата или често отваряне на вратата.

Какъв е правилният начин за почистване на интериора?

Изключете хладилника от контакта и извадете цялата храна. Почистете с мека кърпа, напоена с топла вода и мек препарат. Изплакнете и подсушете обилно. Не използвайте абразивни почистващи препарати или остри предмети, които могат да повредят интериора.

Как да сменя крушката на вътрешното осветление?

Осветлението е LED и е вградено. Ако се повреди, може да се наложи подмяна от квалифициран техник. Свържете се с отдела за обслужване на клиенти на Siemens за помощ.

Какво да направя, ако хладилникът спре да охлажда?

Първо проверете дали захранващият кабел е включен и прекъсвачът е включен. Проверете дали настройката на температурата е правилна. Ако проблемът продължи, слушайте дали компресорът работи; ако е безшумен, може да има дефектен компресор или контролна платка, която изисква професионален ремонт.

Нормално ли е външната страна на хладилника да е топла?

Да, страните може да се усещат топли по време на работа, особено в горещо време. Това се дължи на разсейването на топлината от охладителната система. Осигурете достатъчна вентилация около уреда.

Как да получа резервни части или аксесоари?

Резервни части могат да се поръчат чрез оторизираните сервизни центрове на Siemens или онлайн. Използвайте номера на модела KI31REDD0, за да намерите съвместими части. Дългосрочната наличност е гарантирана за поне 10 години след производството.

Мога ли да използвам удължителен кабел с хладилника ми?

Не се препоръчва. Удължителните кабели могат да причинят спад на напрежението или прегряване. Включете хладилника директно в правилно заземен стенен контакт. Ако е необходимо, използвайте кабел с голям капацитет, предназначен за уреди, но се консултирайте с квалифициран електротехник.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI31REDD0 SIEMENS

Съвети за ремонт - Refrigerator

i Относно този документ.... 3

1.1 Важна информация....3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията....4

1.2.4 Общи символи 4

Безопасност......5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди....5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на плоска панта 10

4.2.1 Сваляне на плоската панта 10

4.2.2 Монтиране на плоска панта.... 11

4.3 Смяна на плъзгащата се панта.... 12

4.3.1 Сваляне на плъзгащата се панта 12

4.3.2 Монтиране на плъзгащата се панта 12

4.4 Смяна на стелажа на вратата.... 13

4.4.1 Изваждане на стелажа на вратата 13

4.4.2 Монтиране на стелажа на вратата 13

4.5 Смяна на рафта.... 14

4.5.1 Изваждане на рафта 14

4.5.2 Монтиране на рафта 14

4.6 Смяна на разтегателния рафт 15

4.6.1 Изваждане на разтегателния рафт 15

4.6.2 Монтиране на разтегателния рафт.... 15

4.7 Смяна на рафта на фризерното отделение.... 16

4.7.1 Изваждане на рафта на фризерното отделение 16

4.7.2 Монтиране на рафта на фризерното отделение ..... 16

4.8 Смяна на контейнера за плодове и зеленчуци.... 17

4.8.1 Изваждане на контейнера за плодове и зеленчуци 17

4.8.2 Монтиране на контейнера за плодове и зеленчуци 17

4.9 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци 18

4.9.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 18

4.9.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 18

4.10 Смяна на контейнера за прясно охладени продукти 19

4.10.1 Изваждане на контейнера за прясно охладени продукти.... 19

4.10.2 Монтиране на контейнера за прясно охладени продукти.... 19

4.11 Смяна на разтегателния контейнер.... 20

4.11.1 Изваждане на разтегателния контейнер 20

4.11.2 Монтиране на разтегателния контейнер 20

4.12 Смяна на LED спот лампата.... 21

4.12.1 Сваляне на LED спот лампата.... 21

4.12.2 Монтиране на LED спот лампата 22

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
	Идентифициране на специален съвет (текст и/или графика)
[САКЗ]	Идентифициране на прост съвет (само текст)
[2408]	Идентифициране на връзка към видео урок
[057X]	Идентифициране на необходимите ин-струменти
	Идентифициране на необходимите предварителни условия
[07X2]	Идентифициране на условие (ако ..., тогава ...)
[00H9]	Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Накрайник ТорхTX20[00340865]	6,3 мм (1/4")
Специален инст-румент[00342180]

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентилация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

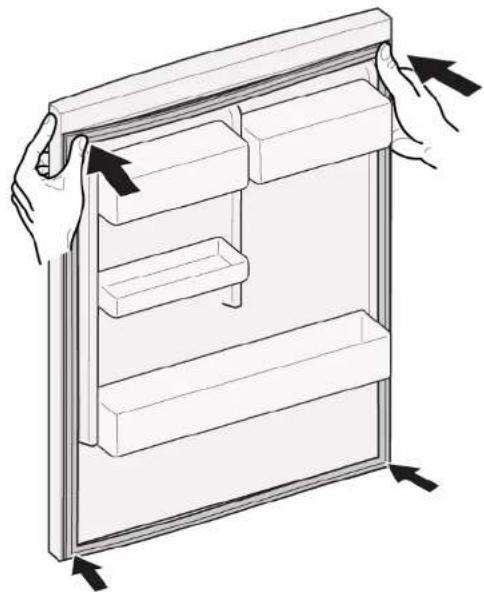

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

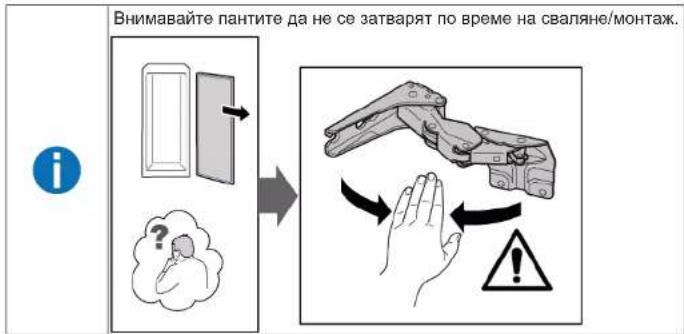

4.2.1 Сваляне на плоската панта

1. Отстранете двете капачета на пантите.


1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете вратата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. Развийте двата винта (1).
2. Свалете горната панта (2).
   3.Извадете вратата(3).
3. Развийте двата винта (4).
4. Свалете долната панта (5).

4.3.2 Монтиране на плъзгащата се панта

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.4.1 Изваждане на стелажа на вратата

▶ Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.4.2 Монтиране на стелажа на вратата

4.5.2 Монтиране на рафта

4.6 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.6.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.6.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта на фризерното отделение

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта на фризерното отделение

- Издърпайте рафта на фризерното отделение.

Рафтът на фризерното отделение е изваден.

4.7.2 Монтиране на рафта на фризерното отделение

4.8 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.8.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

Контейнерът е изваден.

4.8.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.9 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.9.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→17

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани.

1. 1. Повдигнете капака на контейнера за плодове и зеленчуци.

2. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани.

Капакът на контейнера за плодове и зеленчуци е свален.

4.9.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.10 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

4.10.1 Изваждане на контейнера за прясно охладени продукти

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.10.2 Монтиране на контейнера за прясно охладени продукти

4.11 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

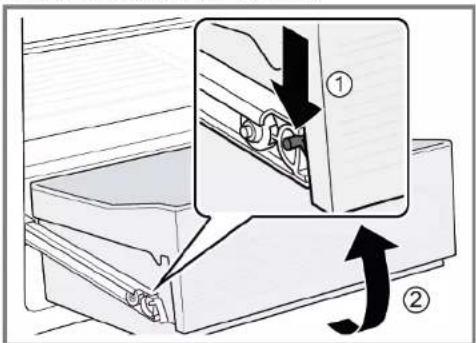

4.11.1 Изваждане на разтегателния контейнер

1. Наклонете разтегателния контейнер напред (1).
   2.Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.11.2 Монтиране на разтегателния контейнер

4.12 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ► След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.12.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.12.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
