Toote tüüp	Sisseehitatud külmik
Mudel	KI31REDD0
Bränd	Siemens
Paigaldustüüp	Sisseehitatud (kapialune)
Kõrgus (mm)	820
Laius (mm)	597
Sügavus (mm)	548
Kaal (kg)	33
Energiatõhususe klass	A++
Aastane energiatarve (kWh)	153
Müratase (dB)	38
Külmiku mahutavus (L)	185
Sulatussüsteem	Automaatne (härmatisvaba)
Uksehing	Tagurpidi pööratav
Sisemine valgustus	LED
Riiulid	Turvaklaas
Temperatuuri reguleerimine	Elektrooniline
Kliimaklass	SN-ST
Võimsustarve (W)	90
Pinge / sagedus (V/Hz)	220-240 / 50
Puhastusjuhised	Puhastage sisemust sooja vee ja pehme pesuvahendiga; vältige abrasiivseid puhastusvahendeid
Ohutusfunktsioonid	Lukustus laste eest, ülekuumenemiskaitse
Varuosade saadavus	Pikaajaline saadavus (10+ aastat)

Korduma kippuvad küsimused - KI31REDD0 SIEMENS

Kuidas reguleerida temperatuuri Siemens KI31REDD0 külmikus?

Kasutage külmiku sees olevat elektroonilist temperatuuriregulaatorit. Vajutage nuppe + või -, et seadistada soovitud temperatuur, soovitatavalt vahemikus 2°C kuni 8°C.

Kas ma saan ukse avamissuunda ümber pöörata?

Jah, uksehing on tagurpidi pööratav. Paigaldusjuhendis on samm-sammult juhised. Teil on vaja kruvikeerajat ja võib-olla mutrivõtit. Protsess hõlmab hingede ja käepidemete teisele poole viimist.

Miks teeb mu külmik ebatavalisi hääli?

Tavalised tööhelid hõlmavad suminat kompressorist, pulbitsemist külmaaine voolust ja aeg-ajalt klõpsatust, kui termostaad lülitub. Kui helid on valjud või ebatavalised, kontrollige, kas külmik on tasasel ja ei puutu seinu ega kappe.

Kui tihti peaksin külmikut sulatama?

KI31REDD0-l on automaatne sulatus (härmatisvaba), seega käsitsi sulatamine pole vajalik. Kui jää koguneb, võib see viidata ukse tihendi probleemile või sagedasele ukse avamisele.

Mis on õige viis sisemuse puhastamiseks?

Ühendage külmik vooluvõrgust ja eemaldage kogu toit. Puhastage pehme lapiga, mis on kastetud sooja vette ja pehmesse pesuvahendisse. Loputage ja kuivatage hoolikalt. Ärge kasutage abrasiivseid puhastusvahendeid ega teravaid esemeid, mis võivad sisemust kahjustada.

Kuidas vahetada sisemist lambipirni?

Valgustus on LED ja integreeritud. Kui see ebaõnnestub, võib vaja minna kvalifitseeritud tehniku abi. Võtke abi saamiseks ühendust Siemensi klienditeenindusega.

Mida teha, kui külmik lõpetab jahutamise?

Esiteks kontrollige, kas toitejuhe on ühendatud ja kaitselüliti on sees. Kontrollige, kas temperatuuri seadistus on õige. Kui probleem püsib, kuulake kompressori tööd; kui see on vaikne, võib vigane kompressor või juhtplaat vajada professionaalset remonti.

Kas on normaalne, et külmiku välispind on soe?

Jah, küljed võivad töötamise ajal olla soojad, eriti kuuma ilmaga. See on tingitud soojuse hajumisest jahutussüsteemist. Tagage seadme ümber piisav ventilatsioon.

Kuidas hankida varuosi või tarvikuid?

Varuosi saab tellida Siemensi volitatud teeninduskeskuste või veebi kaudu. Kasutage mudelinumbrit KI31REDD0, et leida sobivad osad. Pikaajaline saadavus on tagatud vähemalt 10 aastat pärast tootmist.

Kas ma võin külmikuga kasutada pikendusjuhet?

See pole soovitatav. Pikendusjuhtmed võivad põhjustada pingelangust või ülekuumenemist. Ühendage külmik otse korralikult maandatud seinakontakti. Vajadusel kasutage seadme kasutamiseks mõeldud tugevat juhet, kuid konsulteerige kvalifitseeritud elektrikuga.

KASUTUSJUHEND KI31REDD0 SIEMENS

1.2.2 Ohusümbolid 129

1.2.3 Hoiatuste struktuur.... 130

1.2.4 Üldised sümbolid.... 130

Ohutus.... 131

2.1 Üldised ohutusjuhised.... 131

2.1.1 Köik kodumasinad.... 131

Toöriistad ja abinõud.... 132

Remont 133

4.1 Uksetihendi vahetamine.... 133

4.2 Tasapinnalise hinge vahetamine 136

4.2.1 Tasapinnalise hinge eemaldamine 136

4.2.2 Tasapinnalise hinge paigaldamine 13

4.3 Lükandhinge vahetamine 138

4.3.1 Lükandhinge eemaldamine.... 138

4.3.2 Lükandhinge paigaldamine.... 138

4.4 Ukseraami vahetamine 139

4.4.1 Ukseraami eemaldamine.... 139

4.4.2 Ukseraami paigaldamine 139

4.5 Riiuli vahetamine 140

4.5.1 Riiuli eemaldamine.... 140

4.5.2 Riiuli paigaldamine....140

4.6 Laiendatava riiuli vahetamine 14

4.6.1 Laiendatava riiuli eemaldamine....14

4.6.2 Laiendatava riiuli paigaldamine 14

4.7 Sügavkülmikuosa riiuli vahetamine 14

4.7.1 Sügavkülmikuosa riiuli eemaldamine.... 142

4.7.2 Sügavkülmikuosa riiuli paigaldamine 142

4.8 Puu- ja köögiviljamahuti vahetamine 143

4.8.1 Puu- ja köögiviljamahuti eemaldamine 143

4.8.2 Puu- ja köögiviljamahuti paigaldamine 143

4.9 Puu- ja köögiviljamahuti vaheseina ja katte vahetamine 144

4.9.1 Puu- ja köögiviljamahuti vaheseina ja katte eemaldamine 144

4.9.2 Puu- ja köögiviljamahuti vaheseina ja katte paigaldamine 144

4.10 Jahutusmahuti vahetamine.... 145

4.10.1 Jahutusmahuti eemaldamine.... 145

4.10.2 Jahutusmahuti paigaldamine.... 145

4.11 Laiendatava mahuti vahetamine 146

4.11.1 Laiendalava mahuti eemaldamine 146

4.11.2 Laiendatava mahuti paigaldamine 146

4.12 LED-kohtvalgusti vahetamine 147

4.12.1 LED-kohtvalgusti eemaldamine 147

4.12.2 LED-kohtvalgusti paigaldamine 148

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANU!		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
StartKlahvi või nupu tunnus[00123456] Materjalinumbri tunnus
Olek Kuvalava teksti/akna tunnus (seadme	ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitseriie[00342013]	60 cm × 50 cm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Eritööriist[00342180]

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Tasapinnalise hinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks on eemaldatud. Vt paigaldusjuhiseid.
Uks on lahti.

4.2.1 Tasapinnalise hinge eemaldamine

1. Eemaldage kaks hinge katet.


1. 1. Keerake lahti neli kruvi (1).

2. Libistage uks välja ja eemaldage see (2).

1. 1. Eemaldage neli kruvi (1).

2. Eemaldage hinged (2).

Hinged on eemaldatud.

4.2.2 Tasapinnalise hinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Lükandhinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks ja seadme uks on eraldatud. Vt paigaldusjuhiseid.

4.3.1 Lükandhinge eemaldamine

▶ 1. Keerake lahti kaks kruvi (1).
2. Eemaldage ülemine hing (2).
3. Eemaldage uks (3).
4. Keerake lahti kaks kruvi (4).
5. Eemaldage alumine hing (5).

Hinged on eemaldatud.

4.3.2 Lükandhinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.4.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.4.2 Ukseraami paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Riiuli vahetamine

Nõue:

Uks on lahti.

4.5.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.5.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.6 Laiendatava riiuli vahetamine

Nõue:

Uks on lahti.

4.6.1 Laiendatava riiuli eemaldamine

1. Tömmake laiendatavat riiulit välja, kuni lukustuskonks tuleb lahti.

1. Laske laiendatavat riiulit madalamale ja keerake see küljele.

2. Laiendatav riiul on eemaldatud.

4.6.2 Laiendatava riiuli paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Sügavkülmikuosa riiuli vahetamine

Nõue:

Uks on lahti.

4.7.1 Sügavkülmikuosa riiuli eemaldamine

Tömmake sügavkülmikuosa riiul välja.

Sügavkülmikuosa riiul on eemaldatud.

4.7.2 Sügavkülmikuosa riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Puu- ja köögiviljamahuti vahetamine

Nõue:

Uks on lahti.

4.8.1 Puu- ja köögiviljamahuti eemaldamine

1. Tömmake mahuti täielikult välja (1).

2. Eemaldage mahuti (2).

Mahuti on eemaldatud.

4.8.2 Puu- ja köögiviljamahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.9 Puu- ja köögiviljamahuti vaheseina ja katte vahetamine

Nõue:

Uks on lahti.

4.9.1 Puu- ja köögiviljamahuti vaheseina ja katte eemaldamine

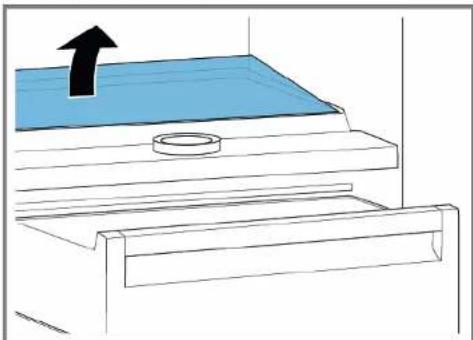

1. Eemaldage vaheseinalt klaasplaat.

1. Eemaldage puu- ja köögiviljamahuti.→143

2. 1. Vajutage kangi kummalgi pool vaheseina alaosa (1).

3. Tömmake vaheseina ettepoole (2).

1. Tõstke vaheseina ja pöörake see külgepidi välja.

Vahesein on eemaldatud.

1. 1. Tõstke puu- ja köögiviljamahuti kate üles.

2. Tõmmake puu- ja köögiviljamahuti katet ettepoole ja pöörake see külgepidi välja.

Puu- ja köögiviljamahuti kate on eemaldatud.

4.9.2 Puu- ja köögiviljamahuti vaheseina ja katte paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Jahutusmahuti vahetamine

Nõue:

Uks on lahti.

4.10.1 Jahutusmahuti eemaldamine

▶ 1. Kallutage jahutusmahutit ettepoole (1).
2. Eemaldage jahutusmahuti (2).

Jahutusmahuti on eemaldatud.

4.10.2 Jahutusmahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.11 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.11.1 Laiendatava mahuti eemaldamine

1. Kallutage laiendatavat mahutit ettepoole (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.11.2 Laiendatava mahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.12 LED-kohtvalgusti vahetamine

Eritööriistad:

Eritööriist [00342180]
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [0034182]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. - Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. - Pärast remonti peab olema tehtud ohutuskatse vastavalt standa dile VDE 0701 või riiklikele määrustele.

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.
Külmikuosa riiulid on eemaldatud.

4.12.1 LED-kohtvalgusti eemaldamine

1. Vabastage LED-kohtvalgusti kate.

1. Tömmake LED-kohtvalgusti katet sissepoole ja lükake seda samal ajal edasi.

1. Eemaldage LED-kohtvalgusti moodul.

1. Lahutage LED-kohtvalgusti elektriühendus.

LED-kohtvalgusti on eemaldatud.

4.12.2 LED-kohtvalgusti paigaldamine

▶ Paigaldage vastupidises järjekorras.
