KI31REDD0 - ψυγείο SIEMENS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Εντοιχιζόμενο ψυγείο
Μοντέλο	KI31REDD0
Μάρκα	Siemens
Τύπος εγκατάστασης	Εντοιχιζόμενο (κάτω από πάγκο)
Ύψος (mm)	820
Πλάτος (mm)	597
Βάθος (mm)	548
Βάρος (kg)	33
Κλάση ενεργειακής απόδοσης	A++
Ετήσια κατανάλωση ενέργειας (kWh)	153
Επίπεδο θορύβου (dB)	38
Καθαρή χωρητικότητα ψυγείου (L)	185
Σύστημα απόψυξης	Αυτόματο (χωρίς πάγο)
Μεντεσές πόρτας	Αναστρέψιμος
Εσωτερικός φωτισμός	LED
Ράφια	Γυαλί ασφαλείας
Έλεγχος θερμοκρασίας	Ηλεκτρονικός
Κλάση κλίματος	SN-ST
Ισχύς εισόδου (W)	90
Τάση / Συχνότητα (V/Hz)	220-240 / 50
Οδηγίες καθαρισμού	Καθαρίστε το εσωτερικό με ζεστό νερό και ήπιο απορρυπαντικό· αποφύγετε λειαντικά καθαριστικά
Χαρακτηριστικά ασφαλείας	Κλείδωμα για παιδιά, προστασία υπερθέρμανσης
Διαθεσιμότητα ανταλλακτικών	Μακροχρόνια διαθεσιμότητα (10+ έτη)

Συχνές ερωτήσεις - KI31REDD0 SIEMENS

Πώς ρυθμίζω τη θερμοκρασία στο ψυγείο μου Siemens KI31REDD0;

Χρησιμοποιήστε τον ηλεκτρονικό πίνακα ελέγχου θερμοκρασίας στο εσωτερικό του ψυγείου. Πατήστε τα κουμπιά + ή - για να ορίσετε την επιθυμητή θερμοκρασία, συνήθως συνιστάται μεταξύ 2°C και 8°C.

Μπορώ να αναστρέψω την κατεύθυνση ανοίγματος της πόρτας;

Ναι, ο μεντεσές της πόρτας είναι αναστρέψιμος. Ανατρέξτε στο εγχειρίδιο εγκατάστασης για οδηγίες βήμα προς βήμα. Θα χρειαστείτε ένα κατσαβίδι και πιθανώς ένα κλειδί. Η διαδικασία περιλαμβάνει μετακίνηση μεντεσέδων και χειρολαβών στην αντίθετη πλευρά.

Γιατί το ψυγείο μου κάνει ασυνήθιστους θορύβους;

Οι κανονικοί ήχοι λειτουργίας περιλαμβάνουν βούισμα από τον συμπιεστή, γουργούρισμα από τη ροή ψυκτικού υγρού και περιστασιακό κλικ όταν αλλάζει ο θερμοστάτης. Εάν οι θόρυβοι είναι δυνατοί ή ακανόνιστοι, ελέγξτε ότι το ψυγείο είναι επίπεδο και δεν ακουμπάει σε τοίχους ή ντουλάπια.

Πόσο συχνά πρέπει να αποψύχω το ψυγείο;

Το KI31REDD0 διαθέτει αυτόματη απόψυξη (χωρίς πάγο), επομένως η χειροκίνητη απόψυξη δεν απαιτείται. Ωστόσο, εάν συσσωρευτεί πάγος, μπορεί να υποδηλώνει πρόβλημα στεγανοποίησης πόρτας ή συχνό άνοιγμα πόρτας.

Ποιος είναι ο σωστός τρόπος καθαρισμού του εσωτερικού;

Αποσυνδέστε το ψυγείο και αφαιρέστε όλα τα τρόφιμα. Καθαρίστε με ένα μαλακό πανί βουτηγμένο σε ζεστό νερό και ήπιο απορρυπαντικό. Ξεπλύνετε και στεγνώστε καλά. Μην χρησιμοποιείτε λειαντικά καθαριστικά ή αιχμηρά αντικείμενα που θα μπορούσαν να προκαλέσουν ζημιά στο εσωτερικό.

Πώς αλλάζω τη λάμπα εσωτερικού φωτισμού;

Ο φωτισμός είναι LED και ενσωματωμένος. Εάν αποτύχει, μπορεί να χρειαστεί αντικατάσταση από εξειδικευμένο τεχνικό. Επικοινωνήστε με την εξυπηρέτηση πελατών της Siemens για βοήθεια.

Τι πρέπει να κάνω εάν το ψυγείο σταματήσει να ψύχει;

Πρώτα, ελέγξτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο και ότι ο διακόπτης κυκλώματος είναι ενεργοποιημένος. Βεβαιωθείτε ότι η ρύθμιση θερμοκρασίας είναι σωστή. Εάν το πρόβλημα επιμένει, ακούστε εάν λειτουργεί ο συμπιεστής· εάν είναι σιωπηλός, ένας ελαττωματικός συμπιεστής ή πλακέτα ελέγχου μπορεί να χρειαστεί επαγγελματική επισκευή.

Είναι φυσιολογικό το εξωτερικό του ψυγείου να είναι ζεστό;

Ναι, οι πλευρές μπορεί να είναι ζεστές κατά τη λειτουργία, ειδικά σε ζεστό καιρό. Αυτό οφείλεται στην απαγωγή θερμότητας από το σύστημα ψύξης. Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός γύρω από τη συσκευή.

Πώς μπορώ να προμηθευτώ ανταλλακτικά ή αξεσουάρ;

Τα ανταλλακτικά μπορούν να παραγγελθούν μέσω εξουσιοδοτημένων κέντρων σέρβις της Siemens ή διαδικτυακά. Χρησιμοποιήστε τον αριθμό μοντέλου KI31REDD0 για να βρείτε συμβατά ανταλλακτικά. Η μακροχρόνια διαθεσιμότητα διασφαλίζεται για τουλάχιστον 10 χρόνια μετά την παραγωγή.

Μπορώ να χρησιμοποιήσω καλώδιο προέκτασης με το ψυγείο μου;

Δεν συνιστάται. Τα καλώδια προέκτασης μπορεί να προκαλέσουν πτώση τάσης ή υπερθέρμανση. Συνδέστε το ψυγείο απευθείας σε μια σωστά γειωμένη πρίζα τοίχου. Εάν είναι απαραίτητο, χρησιμοποιήστε ένα καλώδιο βαρέως τύπου κατάλληλο για χρήση με συσκευές, αλλά συμβουλευτείτε έναν εξειδικευμένο ηλεκτρολόγο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI31REDD0 SIEMENS

Υποδείξεις επισκευής - Ψυγείο

i Σχετικά με αυτό το έγγραφο.... 213

1.1 Σημαντικές πληροφορίες 213

1.1.1 Σκοπός 213

1.2 Επεξήγηση συμβόλων 213

1.2.1 Επίπεδα κινδύνου 213

1.2.2 Σύμβολα κινδύνου 213

1.2.3 Δομή των προείδοποιήσεων 214

1.2.4 Γενικά σύμβολα 214

Ασφάλεια.... 215

2.1 Γενικές οδηγίες ασφαλείας 215

2.1.1 Όλες οι οικιακές συσκευές 215

Εργαλεία και βοηθήματα.... 216

Επισκευή 217

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 217

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 217

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 217

4.2 Αντικατάσταση επίπεδου μεντεσέ 220

4.2.1 Αφαίρεση επίπεδου μεντεσέ 220

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 221

4.3 Αντικατάσταση συρόμενου μεντεσέ 222

4.3.1 Αφαίρεση συρόμενου μεντεσέ.... 222

4.3.2 Τοποθέτηση συρόμενου μεντεσέ.... 222

4.4 Αντικατάσταση ραφιού πόρτας 223

4.4.1 Αφαίρεση ραφιού πόρτας 223

4.4.2 Τοποθέτηση ραφιού πόρτας 223

4.5 Αντικατάσταση ραφιού 224

4.5.1 Αφαίρεση ραφιού 224

4.5.2 Τοποθέτηση ραφιού 224

4.6 Αντικατάσταση τηλεσκοπικού ραφιού.... 225

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού 225

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού 225

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης 226

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης 226

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης 226

4.8 Αντικατάσταση συρταριού φρούτων και λαχανικών 227

4.8.1 Αφαίρεση συρταριού φρούτων και λαχανικών 227

4.8.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 227

4.9 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών 228

4.9.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών....228

4.9.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 228

4.10 Αντικατάσταση συρταριού cool-fresh....229

4.10.1 Αφαίρεση συρταριού cool-fresh 229

4.10.2 Τοποθέτηση συρταριού cool-fresh 229

4.11 Αντικατάσταση τηλεσκοπικού συρταριού 230

4.11.1 Αφαίρεση τηλεσκοπικού συρταριού 230

4.11.2 Τοποθέτηση τηλεσκοπικού συρταριού 230

4.12 Αντικατάσταση προβολέα LED.... 231

4.12.1 Αφαίρεση spot φωτισμού LED.... 231

4.12.2 Τοποθέτηση spot φωτισμού LED 232

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικούμηνύματος θα οδηγήσει σε θάνατο ή σεσοβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεθάνατο ή σε σοβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σεμικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικούμηνύματος θα μπορούσε να οδηγήσει σευλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

ΜΥΖΟΥ	Γύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[ΚΟΧΩ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[ΚΑΤΨΙ]		Ταυτοποίηση συνδέσμου ή εκταιδευτικού βίντεο
[ΗΕΩΣ]		Ταυτοποίηση απαραίτητων εργαλείων
[ΦΛΥΕΩ]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[ΦΛΗ]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[ΦΧΕΚ]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Ειδικό εργαλείο[00342180]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

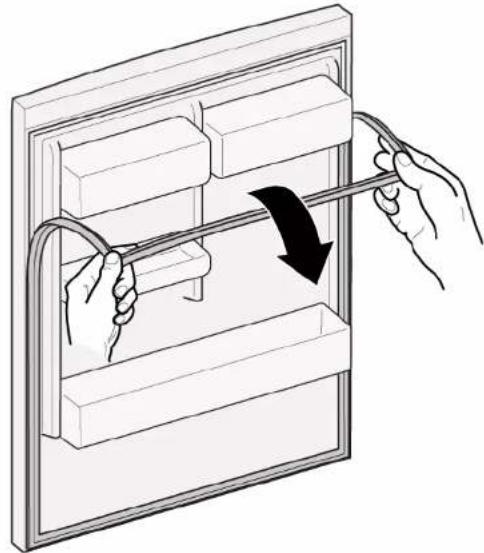

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou véou steyavontoinikóú pórtas μπορεί va atoklívei elaφwós antó to páxos tou palaiou steyavontoinikóú pórtas. Autó dev θα etηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη leitoupyía.
	Εάν η συσκευή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές opτές πλευρικά στο steyavontoinikó της pórtas είναι leitoupykές (απαραίτητες για τον αερισμό). Dev είναι kataσκευαστικά ελατώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

2021-03-10_9001628793 Copyright by BSH Hausgeräte GmbH Σελίδα 220 από 505

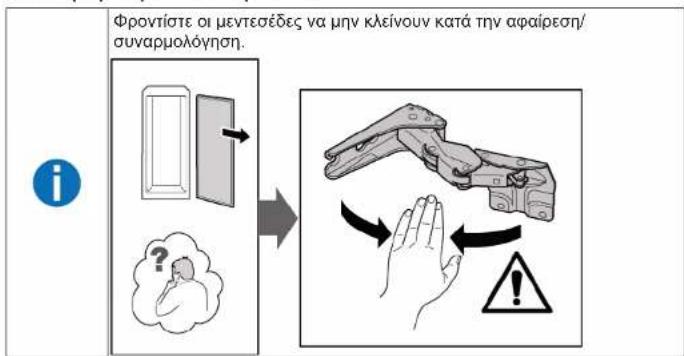

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε δύο καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση συρόμενου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τον επάνω μεντεσέ (2).
3. Αφαιρέστε την πόρτα (3)
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον κάτω μεντεσέ (5).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.4.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.5.2 Τοποθέτηση ραφιού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης

▶ Τραβήξτε προς τα έξω το ράφι χώρου κατάψυξης.

To páfi{xώρου κατάψυξης έχει αφαιρεθεί.

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.8.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→227

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.9.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.10.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Γείρετε το τηλεσκοπικό συρτάρι προς τα εμπρός (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.11.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεττα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.12.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.12.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
