Produkta tips	Kombinētais ledusskapis-saldētājs
Zīmols	Siemens
Modelis	KG49E4ICA
Klimatiskā klase	SN-T (mērenā līdz tropiskā)
Neto kopējais tilpums	Apmēram 500 L (aptuveni)
Ledusskapja tilpums	Apmēram 350 L (aptuveni)
Saldētāja tilpums	Apmēram 150 L (aptuveni)
Izmēri (H x L x P)	Apmēram 185 x 70 x 65 cm (aptuveni)
Svars	Apmēram 90 kg (aptuveni)
Barošana	220-240 V, 50 Hz
Enerģijas klase	D klase (aptuveni)
Gada patēriņš	Apmēram 250 kWh (aptuveni)
Trokšņa līmenis	Apmēram 40 dB (aptuveni)
Galvenās funkcijas	Ventilēts aukstums (No Frost)
Apgaismojums	Iekšējais LED
Remontējamība	Pieejamas rezerves daļas: blīves, rokturi, eņģes, plaukti, tvertnes, LED apgaismojums
Apkope un tīrīšana	Atvienot pirms tīrīšanas, izmantot mīkstu drānu un ziepjūdeni
Drošība	Atvienot 60 sekundes pirms remonta, valkāt aizsargcimdus
Garantija	2 gadi (standarta)

Bieži uzdotie jautājumi - KG49E4ICA SIEMENS

Kā nomainīt ledusskapja Siemens KG49E4ICA durvju blīvi?

Atveriet durvis, izņemiet veco blīvi no rievām. Nedaudz uzsildiet jauno blīvi ar fēnu, lai to deformētu, pēc tam ievietojiet to rievā, sākot no stūriem. Pārliecinieties, ka rieva nav bojāta.

Vai es pats varu nomainīt LED apgaismojumu?

Jā, bet uzmanīgi. Atvienojiet ierīci vismaz 60 sekundes pirms tam. Izmantojiet plakanu skrūvgriezi, lai atbrīvotu āķus un atvienotu elektrisko savienojumu. Uzstādiet jauno LED bloku pretējā secībā.

Kā noņemt durvju rokturi?

Atvienojiet ierīci un atveriet durvis. Noņemiet abus skrūvju vāciņus, atskrūvējiet skrūves ar Torx TX20 uzgali, pēc tam noņemiet rokturi.

Kādi drošības piesardzības pasākumi jāveic pirms remonta?

Vienmēr atvienojiet ierīci no elektrotīkla vismaz 60 sekundes pirms jebkādas iejaukšanās. Valkājiet aizsargcimdus, lai izvairītos no griezumiem, un drošības apavus smagajiem komponentiem.

Kā nomainīt durvju eņģi?

Augšējā, vidējā un apakšējā eņģe var tikt nomainītas. Augšējai eņģei novietojiet ierīci uz muguras, noņemiet vāciņu, atskrūvējiet skrūves un nomainiet. Pārējām vispirms noņemiet atbilstošās durvis.

Vai ir iespējams nomainīt plauktus un tvertnes?

Jā, plaukti, pudeļu statīvi, durvju plaukti un tvertnes ir noņemami. Vienkārši izņemiet tos un uzstādiet pretējā secībā.

Kā notīrīt manu ledusskapi Siemens KG49E4ICA?

Atvienojiet ierīci. Izmantojiet mīkstu drānu, kas samitrināta ar ziepjūdeni, lai notīrītu iekšpusi un blīves. Noskalojiet un nosusiniet. Nekad neizmantojiet abrazīvus tīrīšanas līdzekļus.

Ko darīt, ja durvis aizveras nepareizi?

Pārbaudiet, vai durvju blīve nav deformēta vai bojāta. Ja nepieciešams, nomainiet blīvi. Varat arī noregulēt eņģes, ja tās ir regulējamas.

Kur atrast rezerves daļas šim modelim?

Sazinieties ar Siemens pēcpārdošanas servisu vai pilnvarotu izplatītāju. Vienmēr izmantojiet oriģinālās detaļas, lai nodrošinātu drošību un pareizu darbību.

Kāda ir KG49E4ICA enerģijas klase?

Precīza enerģijas klase nav norādīta rokasgrāmatā, bet jaunākam modelim tā parasti ir starp D un E. Pārbaudiet savas ierīces enerģijas etiķeti.

LIETOŠANAS INSTRUKCIJA KG49E4ICA SIEMENS

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

i Par šo dokumentu.... 289

1.1 Būtiska informācija 289

1.1.1 Mērkis 289

1.2 Simbolu skaidrojums.... 289

1.2.1 Bīstamības līmeni 289

1.2.2 Bīstamības simboli 289

1.2.3 Brīdinājumu struktūra 290

1.2.4 Vispārīgie simboli.... 290

Drošība....291

2.1 Vispārējie drošības norādījumi 291

2.1.1 Visām mājsaimniecības ierīcēm.... 291

Piederumi un palīglīdzekli.... 292

Remonts 293

4.1 Durvju blīvslēga nomaina....293

4.1.1 Durvju blīvslēga nonemšana.... 293

4.1.2 Durvju blīvslēga uzstādīšana 293

4.2 Durvju roktura nomaiņa.... 296

4.2.1 Durvju roktura nonemšana 296

4.2.2 Durvju roktura uzstādīšana 296

4.3 Durvju augšējās viras nomaina....297

4.3.1 Durvju augšējās viras nonemšana.... 297

4.3.2 Durvju augšējās viras uzstādīšana 298

4.4 Durvju vidējās viras nomaina....299

4.4.1 Durvju vidējās viras noņemšana.... 299

4.4.2 Durvju vidējās viras uzstādīšana.... 299

4.5 Durvju apakšējās viras nomaiņa 300

4.5.1 Durvju apakšējās viras nonemšana.... 300

4.5.2 Durvju apakšējās viras uzstādīśana 300

4.6 Plaukta nomaina....301

4.6.1 Plaukta iznemšana....301

4.6.2 Plaukta uzstādīšana....301

4.7 Pudeļu plaukta nomaiņa.... 302

4.7.1 Pudeļu plaukta izņemšana.... 302

4.7.2 Pudeļu plaukta uzstādīšana.... 302

4.8 Durvju plaukta nomaina....303

4.8.1 Durvju plaukta noņemšana.... 303

4.8.2 Durvju plaukta uzstādīšana 303

4.9 Regulējamā durvju plaukta nomaiņa.... 304

4.9.1 Regulējamā durvju plaukta nonemšana 304

4.9.2 Regulējamā durvju plaukta uzstādīšana.... 304

4.10 Saldētās pārtikas tvertnes nomaiņa.... 305

4.10.1 Saldētās pārtikas tvertnes izņemšana.... 305

4.10.2 Saldētās pārtikas tvertnes uzstādīšana.... 305

4.11 Tvertnes nomaina 306

4.11.2 Tvertnes uzstādīšana 306

4.12 Izvelkamās tvertnes nomaina.... 307

4.12.1 Izvelkamās tvertnes izņemšana.... 307

4.12.2 Izvelkamās tvertnes uzstādīšana.... 307

4.13 Augšējā LED gaismekļa nomaiņa.... 308

4.13.1 LED gaismekla nonemšana.... 308

4.13.2 Augšējā LED gaismekļa uzstādīšana.... 309

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Plakanaisskrūvgriezis	Izmērs:2,4 mm x 0,4 mm x 60 mm,komplektā [00341820]
Ipašs darbarīks[00342180]
Piesūceknis[00342224]	∅50 mm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Plakanaisskrūvgriezis	Izmērs:10 mm x 1,6 mm x 200 mm

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura noņemšana

1. Nonemiet abu skrūvju vācīnus (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām daļām ir jābūt izņemtām.

4.3.1 Durvju augšējās viras nonemšana

1. Nolieciet ierici uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Pagrieziet viras pârsegu (3).
4. Nonemiet augšējās viras pārsegu (4).
5. Izskrūvējiet abas skrūves (5).
6. Nonemiet augšējo viru (6).

Augšējā vira ir nonemta.

4.3.2 Durvju augšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju vidējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām daļām ir jābūt izņemtām.
√ Durvju augšējā vira ir noņemta.

4.4.1 Durvju vidējās viras nonemšana

▶ 1. Nonemiet ledusskapja nodalijuma durvis (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet vidējo viru (3).

→ Vidējā vira ir noņemta.

4.4.2 Durvju vidējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ Augšējā vira ir nonemta.
√ Vidējā vira ir nonemta.

4.5.1 Durvju apakšējās viras noņemšana

1. Nonemiet saldētavas nodalījuma durvis (1).
2. Izskrūvējiet skrūvi (2).
3. Pagrieziet apakšējo viru uz āru (3).
4. Nonemiet apakšējo viru (4)

Durvju apakšējā vira ir nonemta.

4.5.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Plaukta nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.6.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Pudeļu plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Pudeļu plaukta izņemšana

- Izvelciet pudeļu plauktu.

Pudeļu plaukts ir izņemts.

4.7.2 Pudeļu plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.8.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Regulējamā durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Regulējamā durvju plaukta noņemšana

- Bidiet augstumā regulējamo durvju plauktu uz augšu, līdz tas ir atbrīvots no turētāja.

Regulējamais durvju plaukts ir noņemts.

4.9.2 Regulējamā durvju plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.10.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.2 Tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Izvelkamās tvertnes izņemšana

4.12.2 Izvelkamās tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Augšējā LED gaismekļa nomaiņa

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dalām ir jābūt izņemtām.

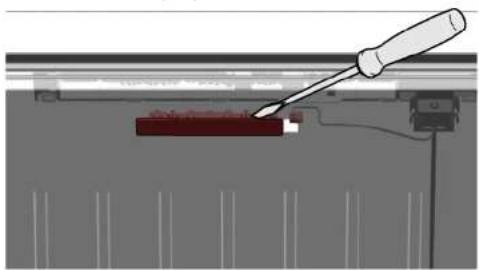

4.13.1 LED gaismekla nonemšana

1. Pärvietojiet LED gaismekli pa kreisi.

LED gaismekla elektriskais savienojums ir atvienots.

1. Atbrīvojiet LED gaismekļa ākus.

4.13.2 Augšējā LED gaismekļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
