Τύπος προϊόντος	Συνδυασμένο ψυγείο-καταψύκτης
Μάρκα	Siemens
Μοντέλο	KG49E4ICA
Κλιματική τάξη	SN-T (εύκρατη έως τροπική)
Καθαρός συνολικός όγκος	Περίπου 500 L (εκτίμηση)
Όγκος ψυγείου	Περίπου 350 L (εκτίμηση)
Όγκος καταψύκτη	Περίπου 150 L (εκτίμηση)
Διαστάσεις (Υ x Π x Β)	Περίπου 185 x 70 x 65 cm (εκτίμηση)
Βάρος	Περίπου 90 kg (εκτίμηση)
Τροφοδοσία	220-240 V, 50 Hz
Ενεργειακή κλάση	Κλάση D (εκτίμηση)
Ετήσια κατανάλωση	Περίπου 250 kWh (εκτίμηση)
Επίπεδο θορύβου	Περίπου 40 dB (εκτίμηση)
Κύριες λειτουργίες	Αερόψυκτο (No Frost)
Φωτισμός	LED εσωτερικός
Επισκευασιμότητα	Διαθέσιμα ανταλλακτικά: στεγανοποιητικά, λαβές, μεντεσέδες, ράφια, δοχεία, φωτισμός LED
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν τον καθαρισμό, χρησιμοποιήστε ένα μαλακό πανί και σαπουνόνερο
Ασφάλεια	Αποσυνδέστε 60 δευτερόλεπτα πριν από την επισκευή, φορέστε προστατευτικά γάντια
Εγγύηση	2 χρόνια (στάνταρ)

Συχνές ερωτήσεις - KG49E4ICA SIEMENS

Πώς να αντικαταστήσετε το στεγανοποιητικό πόρτας του ψυγείου Siemens KG49E4ICA;

Ανοίξτε την πόρτα, αφαιρέστε το παλιό στεγανοποιητικό από τις αυλακώσεις. Ζεστάνετε ελαφρά το νέο στεγανοποιητικό με ένα πιστολάκι μαλλιών για να το παραμορφώσετε, στη συνέχεια τοποθετήστε το στην αυλάκωση ξεκινώντας από τις γωνίες. Βεβαιωθείτε ότι η αυλάκωση δεν έχει υποστεί ζημιά.

Μπορώ να αντικαταστήσω μόνος/η μου τον φωτισμό LED;

Ναι, αλλά με προσοχή. Αποσυνδέστε τη συσκευή τουλάχιστον 60 δευτερόλεπτα πριν. Χρησιμοποιήστε ένα επίπεδο κατσαβίδι για να απελευθερώσετε τα άγκιστρα και να αποσυνδέσετε την ηλεκτρική σύνδεση. Τοποθετήστε τη νέα μονάδα LED με την αντίστροφη σειρά.

Πώς να αφαιρέσετε τη λαβή της πόρτας;

Αποσυνδέστε τη συσκευή και ανοίξτε την πόρτα. Αφαιρέστε τα δύο καπάκια βιδών, ξεβιδώστε τις βίδες με μια μύτη Torx TX20 και στη συνέχεια αφαιρέστε τη λαβή.

Ποιες προφυλάξεις ασφαλείας πρέπει να ληφθούν πριν από μια επισκευή;

Αποσυνδέετε πάντα τη συσκευή από το ρεύμα τουλάχιστον 60 δευτερόλεπτα πριν από οποιαδήποτε επέμβαση. Φοράτε προστατευτικά γάντια για να αποφύγετε κοψίματα και προστατευτικά παπούτσια για βαριά εξαρτήματα.

Πώς να αντικαταστήσετε έναν μεντεσέ πόρτας;

Οι πάνω, μεσαίοι και κάτω μεντεσέδες μπορούν να αντικατασταθούν. Για τον πάνω μεντεσέ, τοποθετήστε τη συσκευή ανάσκελα, αφαιρέστε το κάλυμμα, ξεβιδώστε τις βίδες και αντικαταστήστε. Για τους υπόλοιπους, αφαιρέστε πρώτα την αντίστοιχη πόρτα.

Είναι δυνατόν να αντικατασταθούν τα ράφια και τα δοχεία;

Ναι, τα ράφια, τα καλάθια μπουκαλιών, τα ράφια πόρτας και τα δοχεία είναι αφαιρούμενα. Απλά βγάλτε τα και επανατοποθετήστε τα με την αντίστροφη σειρά.

Πώς να καθαρίσω το ψυγείο μου Siemens KG49E4ICA;

Αποσυνδέστε τη συσκευή. Χρησιμοποιήστε ένα μαλακό πανί εμποτισμένο με σαπουνόνερο για να καθαρίσετε το εσωτερικό και τα στεγανοποιητικά. Ξεπλύνετε και στεγνώστε. Μη χρησιμοποιείτε ποτέ λειαντικά καθαριστικά.

Τι να κάνω αν η πόρτα δεν κλείνει σωστά;

Ελέγξτε ότι το στεγανοποιητικό πόρτας δεν έχει παραμορφωθεί ή υποστεί ζημιά. Εάν χρειαστεί, αντικαταστήστε το στεγανοποιητικό. Μπορείτε επίσης να ρυθμίσετε τους μεντεσέδες αν αυτοί είναι ρυθμιζόμενοι.

Πού μπορώ να βρω ανταλλακτικά για αυτό το μοντέλο;

Επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση της Siemens ή με έναν εξουσιοδοτημένο έμπορο. Χρησιμοποιείτε πάντα γνήσια ανταλλακτικά για να εξασφαλίσετε την ασφάλεια και τη σωστή λειτουργία.

Ποια είναι η ενεργειακή κλάση του KG49E4ICA;

Η ακριβής ενεργειακή κλάση δεν αναφέρεται στο εγχειρίδιο, αλλά για ένα πρόσφατο μοντέλο, είναι γενικά μεταξύ D και E. Συμβουλευτείτε την ενεργειακή ετικέτα της συσκευής σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KG49E4ICA SIEMENS

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 223

1.1 Σημαντικές πληροφορίες 223

1.1.1 Σκοπός 223

1.2 Επεξήγηση συμβόλων 223

1.2.1 Επίπεδα κινδύνου 223

1.2.2 Σύμβολα κινδύνου.... 223

1.2.3 Δομή των προειδοποιήσεων 224

1.2.4 Γενικά σύμβολα 224

Ασφάλεια.... 225

2.1 Γενικές οδηγίες ασφαλείας 225

2.1.1 Όλες οι οικιακές συσκευές 225

Εργαλεία και βοηθήματα.... 226

Επισκευή 227

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 227

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 227

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 227

4.2 Αντικατάσταση λαβής πόρτας.... 230

4.2.1 Αφαίρεση λαβής πόρτας 230

4.2.2 Τοποθέτηση λαβής πόρτας 230

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας 231

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας 231

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας 232

4.4 Αντικατάσταση μεσαίου μεντεσέ πόρτας 233

4.4.1 Αφαίρεση μεσαίου μεντεσέ πόρτας.... 233

4.4.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας 233

4.5 Αντικατάσταση κάτω μεντεσέ πόρτας.... 234

4.5.1 Αφαίρεση κάτω μεντεσέ πόρτας.... 234

4.5.2 Τοποθέτηση κάτω μεντεσέ πόρτας.... 234

4.6 Αντικατάσταση ραφιού 235

4.6.1 Αφαίρεση ραφιού 235

4.6.2 Τοποθέτηση ραφιού 235

4.7 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών 236

4.7.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών.... 236

4.7.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών.... 236

4.8 Αντικατάσταση ραφιού πόρτας...... 237

4.8.1 Αφαίρεση ραφιού πόρτας.... 237

4.8.2 Τοποθέτηση ραφιού πόρτας 237

4.9 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης.... 238

4.9.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης.... 238

4.9.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης.... 238

4.10 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων...... 239

4.10.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων...... 239

4.10.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων...... 239

4.11 Αντικατάσταση συρταριού 240

4.11.1 Αφαίρεση συρταριού 240

4.11.2 Τοποθέτηση συρταριού.... 240

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 241

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 241

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού 241

4.13 Αντικατάσταση επάνω φωτός LED.... 242

4.13.1 Αφαίρεση φωτός LED 242

4.13.2 Τοποθέτηση επάνω φωτισμού LED 243

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[1467Y]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[20VSW]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
		Ταυτοποίηση απαραίτητων εργαλείων
[15948]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[2777]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[552X]		Ταυτοποίηση αποτελέσματος
Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]
Ειδικό εργαλείο[00342180]
Βεντούζα[00342224]	∅50 mm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπίδα 10 mm x 1,6 mm x200 mm

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikó poptas μπoréi va atoklívei elaφwós apó to páxos tou palaiou steyavopontikó poptas. Autó dev ha etnpeásei te súmperiporá kleiśimatos kai tη makrpprobeşμη leitouryía.
	Eáv η auskeuń sας éxeis prosoarpozómevous mevtseδες ή prosoartýjata mevtse, μπoréi va beltiotontoiösete te súmperiporá kleiśimatos aryóterpa.
	Oi mikpés otpé sπleurika στο steyavopontikó thes piρτas eïvai leitouryikés (atapaíntes yia tov aeripuó). Dev eïvai kataskeuastika ελattújata.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί.

Η λαβή πόρτας για τη δεύτερη πόρτα μπορεί να αφαιρεθεί με τον ίδιο τρόπο.

4.2.2 Τοποθέτηση λαβής πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.3.1 Αφαίρεση επάνω μεντεσέ πόρτας

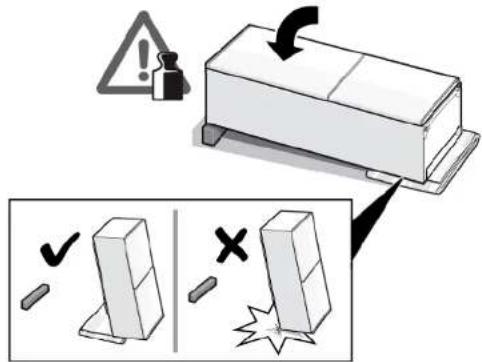

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Περιστρέψτε το κάλυμμα μεντεσέ (3).
4. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (4).
5. Ξεβιδώστε δύο βίδες (5).
6. Αφαιρέστε τον επάνω μεντεσέ (6).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.3.2 Τοποθέτηση επάνω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση μεσαίου μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
√ Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.1 Αφαίρεση μεσαίου μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου ψυγείου (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τον μεσαίο μεντεσέ (3).

Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση μεσαίου μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
√ Ο επάνω μεντεσές έχει αφαιρεθεί.
√ Ο μεσαίος μεντεσές έχει αφαιρεθεί.

4.5.1 Αφαίρεση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα χώρου κατάψυξης (1).
2. Ξεβιδώστε τη βίδα (2).
3. Γυρίστε τον κάτω μεντεσέ προς τα έξω (3).
4. Αφαιρέστε τον κάτω μεντεσέ (4).

Ο κάτω μεντεσές πόρτας έχει αφαιρεθεί.

4.5.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.6.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση επιφάνειας εναπόθεσης φιαλών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση επιφάνειας εναπόθεσης φιαλών

▶ Τραβήξτε προς τα έξω την επιφάνεια εναπόθεσης φιαλών.

Η επιφάνεια εναπόθεσης φιαλών έχει αφαιρεθεί.

4.7.2 Τοποθέτηση επιφάνειας εναπόθεσης φιαλών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.8.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση ραφιού πόρτας με δυνατότητα ρύθμισης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση ραφιού πόρτας με δυνατότητα ρύθμισης

Μετακινήστε το ράφι πόρτας με δυνατότητα ρύθμισης ύψους, προς τα επάνω μέχρι το ράφι πόρτας να απελευθερωθεί από το στήριγμα.

4.9.2 Τοποθέτηση ραφιού πόρτας με δυνατότητα ρύθμισης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.10.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού

1. Μετακινήστε προς τα έξω το κάτω συρτάρι ψυγείου (1).
2. Μετακινήστε προς τα έξω το επάνω συρτάρι ψυγείου (2).

4.11.2 Τοποθέτηση συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Τραβήξτε προς τα έξω ολόκληρο το τηλεσκοπικό συρτάρι (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Плакé καταβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής ► Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ► Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ► Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.13.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

Το φως LED αφαιρέθηκε.

4.13.2 Τοποθέτηση επάνω φωτισμού LED

Εγκαταστήστε με την αντίθετη σειρά.
