Produkttype	Kombinert kjøleskap-fryser
Merke	Siemens
Modell	KG49E4ICA
Klimaklasse	SN-T (temperert til tropisk)
Netto totalvolum	Omtrent 500 L (estimert)
Kjøleskapvolum	Omtrent 350 L (estimert)
Frysevolum	Omtrent 150 L (estimert)
Mål (H x B x D)	Omtrent 185 x 70 x 65 cm (estimert)
Vekt	Omtrent 90 kg (estimert)
Strømforsyning	220-240 V, 50 Hz
Energiklasse	Klasse D (estimert)
Årlig forbruk	Omtrent 250 kWh (estimert)
Støynivå	Omtrent 40 dB (estimert)
Hovedfunksjoner	Ventilert kjøling (No Frost)
Belysning	Innvendig LED
Reparerbarhet	Tilgjengelige reservedeler: pakninger, håndtak, hengsler, hyller, skuffer, LED-belysning
Vedlikehold og rengjøring	Koble fra før rengjøring, bruk en myk klut og såpevann
Sikkerhet	Koble fra 60 sekunder før reparasjon, bruk vernehansker
Garanti	2 år (standard)

Ofte stilte spørsmål - KG49E4ICA SIEMENS

Hvordan bytte dørpakning på Siemens KG49E4ICA kjøleskap?

Åpne døren, fjern den gamle pakningen fra sporene. Varm den nye pakningen lett med en hårføner for å forme den, og sett den inn i sporet startende fra hjørnene. Kontroller at sporet ikke er skadet.

Kan jeg selv bytte LED-belysningen?

Ja, men vær forsiktig. Koble apparatet fra strømmen minst 60 sekunder før. Bruk en flat skrutrekker for å løsne krokene og koble fra den elektriske tilkoblingen. Monter den nye LED-enheten i motsatt rekkefølge.

Hvordan fjerne dørhåndtaket?

Koble apparatet fra strømmen og åpne døren. Fjern de to skruedekslene, skru ut skruene med en Torx TX20-bits, og fjern deretter håndtaket.

Hvilke sikkerhetstiltak bør tas før en reparasjon?

Koble alltid apparatet fra strømnettet minst 60 sekunder før ethvert inngrep. Bruk vernehansker for å unngå kutt og vernesko for tunge komponenter.

Hvordan bytte en dørhengsling?

De øvre, midtre og nedre hengslene kan skiftes. For det øvre hengslet, legg apparatet på ryggen, fjern dekselet, skru ut skruene og bytt. For de andre, fjern først den tilsvarende døren.

Er det mulig å bytte hyller og skuffer?

Ja, hyller, flaskeholdere, dørhyller og skuffer kan tas ut. Det er bare å trekke dem ut og sette dem tilbake i motsatt rekkefølge.

Hvordan rengjøre mitt Siemens KG49E4ICA kjøleskap?

Koble apparatet fra strømmen. Bruk en myk klut fuktet med såpevann for å rengjøre innsiden og pakningene. Skyll og tørk. Bruk aldri slipende rengjøringsmidler.

Hva gjør jeg hvis døren ikke lukker seg ordentlig?

Kontroller at dørpakningen ikke er deformert eller skadet. Bytt pakningen om nødvendig. Du kan også justere hengslene hvis de er justerbare.

Hvor finner jeg reservedeler til denne modellen?

Kontakt Siemens kundeservice eller en autorisert forhandler. Bruk alltid originale deler for å sikre sikkerhet og riktig funksjon.

Hva er energiklassen til KG49E4ICA?

Den nøyaktige energiklassen er ikke spesifisert i bruksanvisningen, men for en nyere modell er den vanligvis mellom D og E. Sjekk energimerket på ditt apparat.

BRUKSANVISNING KG49E4ICA SIEMENS

4.10.1 Fjernelse af frostvarebeholder 85

4.10.2 Montering af frostvarebeholder....85

▶ Løft dørhylden opad.

4.10.1 Fjernelse af frostvarebeholder

Frostvarebeholderen er fjernet.

4.10.2 Montering af frostvarebeholder

Reparasjonstips - Kjøle-/frysekombinasjon

i Om dette dokumentet.... 333

1.1 Viktig informasjon 333
1.1.1 Formäl 333

1.2 Forklaring av symboler.... 333

1.2.1 Farenivåer 333

1.2.2 Faresymboler 333

1.2.3 Advarslenes struktur 334

1.2.4 Generelle symboler.... 334

Sikkerhet 335

2.1 Generelle sikkerhetsinstruksjoner 335

2.1.1 Alle husholdningsapparater 335

Verktøy og hjelpemidler.... 336

Reparasjon 337

4.1 Utskiftning av dørpakning.... 337

4.1.1 Demontering av dørpakning.... 337

4.1.2 Montering av dørpakning.... 337

4.3 Utskiftning av øvre dørhengsel 341

4.3.1 Demontering av øvre dørhengsel 341

4.3.2 Montering av øvre dørhengsel 342

4.4 Utskiftning av midtre dørhengsel 343

4.4.1 Demontering av midtre dørhengsel 343

4.5 Utskiftning av nedre dørhengsel 344

4.5.1 Demontering av nedre dørhengsel 344

4.5.2 Montering av nedre dørhengsel 344

4.6 Utskiftning av hylle.... 345

4.6.1 Demontering av hylle.... 345

4.7 Utskiftning av flaskehylle.... 346

4.7.1 Demontering av flaskehylle.... 346

4.7.2 Montering av flaskehylle 346

4.8 Utskiftning av dørrack.... 347

4.10 Utskiftning av beholder for frysevarer 349

4.10.1 Demontering av beholder for frysevarer 349

4.10.2 Montering av beholder for frysevarer 349

4.11 Utskiftning av beholder.... 350

4.11.1 Demontering av beholder.... 350

4.11.2 Montering av beholder 350

4.12 Utskiftning av uttrekkbar beholder 351

4.12.1 Demontering av uttrekkbar beholder 351

4.12.2 Montering av uttrekkbar beholder 351

4.13 Utskiftning av øverste LED-lampe 352

4.13.1 Demontering av LED-lampe 352

4.13.2 Montering av øverste LED-lampe 353

i Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av øko-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vär kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det føre til død eller alvorlige personskader.
ADVARSEL	Dersom advarselen ignoreres, kan det føre til død eller alvorlige personskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det føre til mindre personskader.
OBS!	Dersom advarselen ignoreres, kan det føre til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

	Faresymbol Betydning
		Generell adversel
		Fare for elektrisk støt
		Eksplosjonsfare
		Fare for å skjære seg
		Klemfare

i Om dette dokumentet

Faresymbol Betydning
		Fare på grunn av varme overflater
		Fare på grunn av sterkt magnetfelt
		Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
	Identifisering av et spesielt tips (tekst og/eller grafikk)
	Identifisering av et enkelt tips (kun tekst)
	Identifisering av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifisering av nødvendig verktøy
	Identifisering av nødvendige forutsetninger
	Identifisering av en betingelse (hvis ..., så ...)
	Identifisering av et resultat
[Start] Identifisering av en tast eller knapp
[00123456] Identifisering av et materialnummer
Status Identifisering av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt!
• Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

■ Bruk vernehansker.

Fare for å knuse legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter

■ Bruk vernesko.
■ Sikre tunge komponenter for å hindre at de faller ned.
■ Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

■ Bruk kun originale reservedeler.

Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)!

- Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer Bilder
Beskyttelsesklut[00342013]	60 cm x 50 cm
Flat skrutrekker Blad	2,4 mm x 0,4 mm x60 mm, i sett [00341820]
Spesialverktøy[00342180]
Sugekopp[00342224]	∅50 mm
Torx-bits TX20[00340865]	6,3 mm (1/4")
Flat skrutrekker Blad	10 mm x 1,6 mm x200 mm

Reparasjon

4.1 Utskiftning av dørpakning

Forutsetning:

Døren er äpen.

4.1.1 Demontering av dørpakning

1. Løsne dørpakningen fra sporet i høyre og venstre hjørne.

1. Trekk pakningen ut av sporet.

	Tykkelsen på den nye dørpakningen kan avvike litt fra tykkelsen på den gamle dørpakningen. Det har ingen innvirkning på lukkeatferd og langvarig funksjon.
	Hvis apparatet har justerbare hengsler eller hengslefester, kan du optimalisere lukkeatferden etterpå.
	Små sidehull i dørpakningen har en funksjon (nødvendige for ventilasjonen). Det dreier seg ikke om produksjonsfeil.

Reparasjon

1. if Hvis sporet for pakningen er skadet: - Kontakt kundeservice.

2. i Litt deformasjon av dørpakningen er normalt og har ingen innvirkning på funksjonen. Det anbefales å rette ut dørpakningen før den settes inn i apparatet.

1. Skyv pakningens hjørner øverst og nederst inn i sporet.

1. Trykk hele pakningen inn i sporet trinn for trinn.

4.2 Utskiftning av dørhåndtak

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Flat skrutrekker Blad 10 mm x 1,6 mm x 200 mm

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.

Dørhåndtaket for den andre døren kan demonteres på samme måte.

Monteres i motsatt rekkefølge.

Reparasjon

4.3 Utskiftning av øvre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.3.1 Demontering av øvre dørhengsel

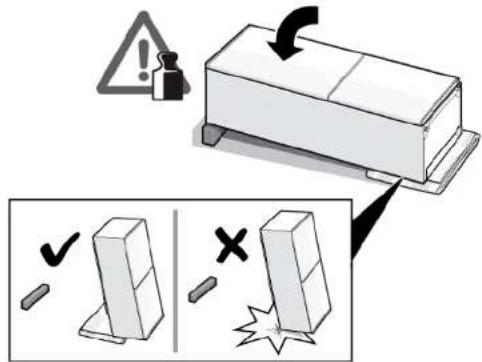

1. Plasser apparatet på baksiden.

1. 1. Trykk inn det øvre hengseldekslet på begge sider (1).

2. Beveg det øvre hengseldekslet ut (2).

3. Drei hengsledekslet (3).
4. Ta av det øvre hengseldekslet (4).
5. Skru ut to skruer (5).
6. Demonter øvre hengsel (6).

4.3.2 Montering av øvre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.4 Utskiftning av midtre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, klumpete apparater!

Rygg- og muskelskader

Arbeidet med å demontere apparatets dør skal bare utføres av opplæerte spesialister.
Det kreves to personer for å flytte på apparatet.
▶ Bruk kun egnet verktøy og utstyr.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

ADVARSEL

Tiltede apparater kan skli ut!

Beinbrudd/klemskader

▶ Sikre apparatene mot å skli ut.

FORSIKTIG

Fare for at deler kan falle ned på grunn av løsnede skruer!

Personskade på grunn av fallende deler,

Fare for at deler kan falle ned på grunn av løsnede skruer!

Skade på andre deler på apparatet eller i kundens hjem, f.eks. gulv.

4.4.1 Demontering av midtre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut to skruer (2).
3. Demonter midtre hengsel (3).

Midtre hengsel er demontert.

4.4.2 Montering av midtre dørhengsel

Monteres i motsatt rekkefølge.

Reparasjon

4.5 Utskiftning av nedre dørhengsel

Spesielle hjelpemidler:

Torx-bits TX20 6,3 mm (1/4") [00340865]

Forutsetning:

Apparatet kobles fra strømforsyningen.
√ Apparatets innvendige beslag er demontert.
∅vre hengsel er demontert.
√ Midtre hengsel er demontert.

4.5.1 Demontering av nedre dørhengsel

▶ 1. Demonter døren til frysen (1).
2. Skru ut skruen (2).
3. Drei den nedre hengselen ut (3).
4. Demonter nedre hengsel (4).

Monteres i motsatt rekkefølge.

Reparasjon

4.6 Utskiftning av hylle

Forutsetning:

Døren er äpen.

4.6.1 Demontering av hylle

▶ Trekk ut hyllen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.7 Utskiftning av flaskehylle

Forutsetning:

Døren er äpen.

4.7.1 Demontering av flaskehylle

▶ Trekk ut flaskehyllen.

4.7.2 Montering av flaskehylle

- Monteres i motsatt rekkefølge.

Reparasjon

4.8 Utskiftning av dørrack

Forutsetning:

Døren er äpen.

▶ Løft dørracken opp.

- Monteres i motsatt rekkefølge.

Reparasjon

4.9 Utskiftning av justerbar dørrack

Forutsetning:

Døren er äpen.

- Beveg den høydejusterbare dørracken opp til dørracken løsner fra holderen.

- Monteres i motsatt rekkefølge.

Reparasjon

4.10 Utskiftning av beholder for frysevarer

Forutsetning:

Døren er äpen.

4.10.1 Demontering av beholder for frysevarer

1. Trekk beholderen for frysevarer helt ut (1).
2. Ta ut matbeholderen (2).

4.10.2 Montering av beholder for frysevarer

Monteres i motsatt rekkefølge.

Reparasjon

4.11 Utskiftning av beholder

Forutsetning:

Døren er äpen.

4.11.1 Demontering av beholder

1. Beveg den nedre beholderen i kjøleskapet ut (1).
2. Beveg den øvre beholderen i kjøleskapet ut (2).

4.11.2 Montering av beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.12 Utskiftning av uttrekkbar beholder

Forutsetning:

Døren er äpen.

4.12.1 Demontering av uttrekkbar beholder

1. Trekk den uttrekkbare beholderen helt ut (1).
2. Ta ut den uttrekkbare beholderen (2).

Den uttrekkbare beholderen er demontert.

4.12.2 Montering av uttrekkbar beholder

Monteres i motsatt rekkefølge.

Reparasjon

4.13 Utskiftning av øverste LED-lampe

Spesielle hjelpemidler:

Flat skrutrekker Blad 2,4 mm x 0,4 mm x 60 mm, i sett [00341820]

Fare for elektrisk støt på grunn av strømførende deler!

Livsfare på grunn av elektrisk støt ved feil reparasjon

Elektriske deler skal repareres av kvalifiserte elektrikere.
- Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701 eller gjeldende forskrifter i det respektive land.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatene fra strømforsyningen i minst 60 sekunder før reparasjonene startes.

FORSIKTIG

Skarpe kanter!

Kuttskader

▶ Bruk vernehansker.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Døren er åpen.
De øvre innvendige beslagene er demontert.

4.13.1 Demontering av LED-lampe

1. Beveg LED-lampen over til venstre side.

1. Demonter LED-lampen ved å bevege den forover.

4.13.2 Montering av øverste LED-lampe

Monteres i motsatt rekkefølge.
