Producttype	Koel-vriescombinatie
Merk	Siemens
Model	KG49E4ICA
Klimaatklasse	SN-T (gematigd tot tropisch)
Netto totaal volume	Ongeveer 500 L (schatting)
Koelkastvolume	Ongeveer 350 L (schatting)
Vriezervolume	Ongeveer 150 L (schatting)
Afmetingen (H x B x D)	Ongeveer 185 x 70 x 65 cm (schatting)
Gewicht	Ongeveer 90 kg (schatting)
Voeding	220-240 V, 50 Hz
Energielabel	Klasse D (schatting)
Jaarlijks verbruik	Ongeveer 250 kWh (schatting)
Geluidsniveau	Ongeveer 40 dB (schatting)
Hoofdfuncties	Ventilatiekoeling (No Frost)
Verlichting	LED interieur
Repareerbaarheid	Onderdelen beschikbaar: deurrubbers, handgrepen, scharnieren, plateaus, laden, LED-verlichting
Onderhoud en reiniging	Uitschakelen voor reiniging, gebruik een zachte doek en zeepwater
Veiligheid	Uitschakelen 60 seconden voor reparatie, draag beschermende handschoenen
Garantie	2 jaar (standaard)

Veelgestelde vragen - KG49E4ICA SIEMENS

Hoe vervang ik de deurrubber van de Siemens KG49E4ICA koelkast?

Open de deur, verwijder de oude rubber uit de groeven. Verwarm de nieuwe rubber licht met een haardroger om deze te vervormen, steek hem dan in de groef beginnend bij de hoeken. Zorg ervoor dat de groef niet beschadigd is.

Kan ik zelf de LED-verlichting vervangen?

Ja, maar voorzichtig. Schakel het apparaat uit minstens 60 seconden van tevoren. Gebruik een platte schroevendraaier om de haken los te maken en de elektrische aansluiting los te koppelen. Monteer de nieuwe LED-eenheid in omgekeerde volgorde.

Hoe verwijder ik de deurgreep?

Schakel het apparaat uit en open de deur. Verwijder de twee schroefdoppen, schroef de schroeven los met een Torx TX20-bit, verwijder dan de greep.

Welke veiligheidsmaatregelen moeten worden genomen voor een reparatie?

Schakel het apparaat altijd minstens 60 seconden voor elke ingreep uit van het net. Draag beschermende handschoenen om snijwonden te voorkomen en veiligheidsschoenen voor zware onderdelen.

Hoe vervang ik een deurscharnier?

De bovenste, middelste en onderste scharnieren kunnen worden vervangen. Voor het bovenste scharnier, leg het apparaat op zijn rug, verwijder de afdekking, schroef de schroeven los en vervang. Voor de andere, verwijder eerst de betreffende deur.

Is het mogelijk om plateaus en laden te vervangen?

Ja, de plateaus, flessenrekken, deurvakken en laden zijn verwijderbaar. Het volstaat om ze eruit te halen en in omgekeerde volgorde terug te plaatsen.

Hoe reinig ik mijn Siemens KG49E4ICA koelkast?

Schakel het apparaat uit. Gebruik een zachte doek gedrenkt in zeepwater om de binnenkant en de rubbers te reinigen. Spoelen en drogen. Gebruik nooit schurende reinigingsmiddelen.

Wat te doen als de deur niet goed sluit?

Controleer of de deurrubber niet vervormd of beschadigd is. Indien nodig, vervang de rubber. U kunt ook de scharnieren aanpassen als ze verstelbaar zijn.

Waar vind ik onderdelen voor dit model?

Neem contact op met de klantenservice van Siemens of een erkende dealer. Gebruik altijd originele onderdelen om veiligheid en goede werking te garanderen.

Wat is het energielabel van de KG49E4ICA?

Het exacte energielabel staat niet in de handleiding, maar voor een recent model ligt het meestal tussen D en E. Raadpleeg het energielabel van uw apparaat.

GEBRUIKSAANWIJZING KG49E4ICA SIEMENS

Reparatie informatie - Koelvriescombinatie

i Over dit document....91

1.1 Belangrijke informatie 91

1.1.1 Doel 91

1.2 Verklaring van symbolen....91

1.2.1 Gevarenniveaus....91

1.2.2 Gevarensymbolen....91

1.2.3 Structuur van de waarschuwingen.... 92

1.2.4 Algemene symbolen....92

Veiligheid....93

2.1 Algemene veiligheidsinstructies....93

2.1.1 Alle huishoudelijke apparaten 93

Gereedschappen en hulpmiddelen 94

Reparatie....95

4.1 Deurafdichting vervangen 95

4.1.1 Deurafdichting verwijderen 95

4.1.2 Deurafdichting monteren 95

4.2 Deurgreep vervangen 98

4.2.1 Deurgreep verwijderen 98

4.2.2 Deurgreep monteren 98

4.3 Bovenste deurscharnier vervangen....99

4.3.1 Bovenste deurscharnier verwijderen.... 99

4.3.2 Bovenste deurscharnier monteren.... 100

4.4 Middelste deurscharnier vervangen 101

4.4.1 Middelste deurscharnier verwijderen 101

4.4.2 Middelste deurscharnier monteren 101

4.5 Onderste deurscharnier vervangen.... 102

4.5.1 Onderste deurscharnier verwijderen.... 102

4.5.2 Onderste deurscharnier monteren.... 102

4.6 Plateau vervangen.... 103

4.6.1 Plateau verwijderen.... 103

4.6.2 Plateau monteren.... 103

4.7 Flessenrek vervangen.... 104

4.7.1 Flessenrek verwijderen.... 104

4.7.2 Flessenrek monteren.... 104

4.8 Deurrek vervangen 105

4.8.1 Deurrek verwijderen.... 105

4.8.2 Deurrek monteren 105

4.9 Verstelbaar deurrek vervangen 106

4.9.1 Verstelbaar deurrek verwijderen 106

4.9.2 Verstelbaar deurrek monteren 106

4.10 Vrieslade vervangen 107

4.10.1 Vrieslade verwijderen 107

4.10.2 Vrieslade installeren 107

4.11 Lade vervangen 108

4.11.1 Lade verwijderen 108

4.11.2 Lade installeren.... 108

4.12 Uittrekbare lade vervangen.... 109

4.12.1 Uittrekbare lade verwijderen.... 109

4.12.2 Uittrekbare lade monteren.... 109

4.13 LED-bovenlicht vervangen.... 110

4.13.1 LED-verlichting verwijderen.... 110

4.13.2 LED-bovenlicht installeren.... 111

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
		Identificatie van een speciale tip (tekst en/of afbeelding)
[6044]		Identificatie van een eenvoudige tip(tekst)
[2226]		Identificatie van een link naar een video-instructie
[85CC]		Identificatie van vereiste gereedschappen
[K867]		Identificatie van vereiste voorwaarden
		Identificatie van een voorwaarde (als ...,dan ...)
[7396]		Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm,in de set [00341820]
Speciaal gereed-schap[00342180]
Zuignap[00342224]	∅50 mm
Torxbit TX20[00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 10 mm x 1,6 mm x 200 mm

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurgreep vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Sleufschroevendraaier Kop 10 mm x 1,6 mm x 200 mm

Voorwaarde:

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de twee schroeven los (2).
3. Verwijder de deurgreep (3).

Deurgreep wordt verwijderd.

Deurgreep voor de tweede deur kan op dezelfde manier worden verwijderd.

4.2.2 Deurgreep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Bovenste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

4.3.1 Bovenste deurscharnier verwijderen

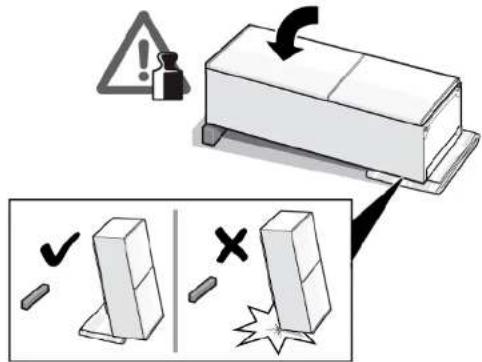

1. Leg het apparaat op zijn achterkant.

1. 1. Druk aan beide kanten op de bovenste scharnierafdekking (1).

2. Haal de bovenste scharnierafdekking eruit (2).

3. Draai de schamierafdekking (3).
4. Verwijder de bovenste scharnierafdekking (4).
5. Draai de twee schroeven los (5).
6. Verwijder het bovenste scharnier (6).

Het bovenste scharnier wordt verwijderd.

4.3.2 Bovenste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Middelste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

√ Het bovenste deurschamier wordt verwijderd.

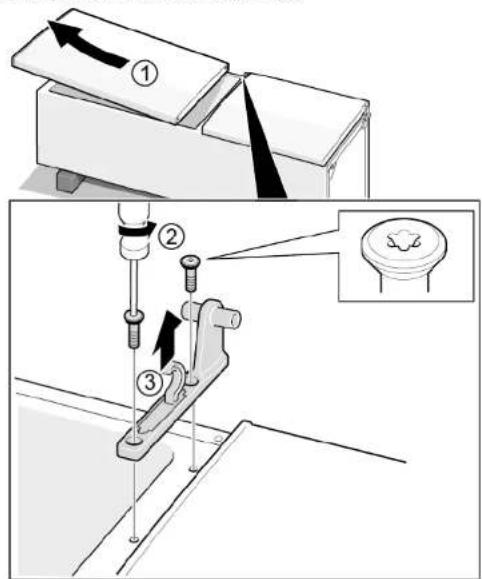

4.4.1 Middelste deurscharnier verwijderen

▶ 1. Verwijder de deur van het koelvak (1).
2. Draai de twee schroeven los (2)
3. Verwijder het middelste scharnier (3).

Het middelste schemier wordt verwijderd.

4.4.2 Middelste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Onderste deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Het interieur van het apparaat is verwijderd.

√ Het bovenste scharnier wordt verwijderd.
√ Het middelste scharnier wordt verwijderd.

4.5.1 Onderste deurscharnier verwijderen

▶ 1. Verwijder de deur van het vriesvak (1).
2. Draai de schroef (2) los.
3. Draai het onderste scharnier eruit (3).
4. Verwijder het onderste scharnier (4).

Het onderste deurscharnier wordt verwijderd.

4.5.2 Onderste deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Plateau vervangen

Voorwaarde:

Deur is open.

4.6.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.6.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Flessenrek vervangen

Voorwaarde:

Deur is open.

4.7.1 Flessenrek verwijderen

▶ Trek het flessenrek eruit.

Flessenrek wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Deurrek vervangen

Voorwaarde:

Deur is open.

4.8.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.8.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Verstelbaar deurrek vervangen

Voorwaarde:

Deur is open.

4.9.1 Verstelbaar deurrek verwijderen

- Beweeg het in hoogte verstelbare deurrek omhoog tot het deurrek loskomt uit de houder.

Verstelbaar deurrek wordt verwijderd.

4.9.2 Verstelbaar deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.10.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.10.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Lade vervangen

Voorwaarde:

Deur is open.

4.11.1 Lade verwijderen

1. Haal de onderste koellade eruit (1).
2. Haal de bovenste koellade eruit (2).

De lades worden verwijderd.

4.11.2 Lade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Uittrekbare lade vervangen

Voorwaarde:

Deur is open.

4.12.1 Uittrekbare lade verwijderen

1. Trek de uittrekbare lade er helemaal uit (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade wordt verwijderd.

4.12.2 Uittrekbare lade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 LED-bovenlicht vervangen

Speciale hulpmiddelen:

Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen!

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

ood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Scherpe randen!

Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Het inetrieur is verwijderd.

4.13.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting naar de linkerkant.

De elektrische aansluiting van de LED-verlichting wordt losgehaald.

1. Haal de haken van de LED-verlichting los.

1. Verwijder de LED-verlichting door het naar voren te bewegen.

LED-verlichting wordt verwijderd.

4.13.2 LED-bovenlicht installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 117

4.1.1 Removing door gasket.... 117

4.1.2 Installing door gasket 117

4.2 Replacing door handle 120

4.2.1 Removing door handle 120

4.2.2 Installing door handle 120

4.3 Replacing door upper hinge 121

4.3.1 Removing door upper hinge.... 121

4.3.2 Installing door upper hinge.... 122

4.4 Replacing door middle hinge 123

4.4.1 Removing door middle hinge 123

4.4.2 Installing door middle hinge 123

4.5 Replacing door lower hinge.... 124

4.5.1 Removing door lower hinge 124

4.5.2 Installing door lower hinge 124

4.6 Replacing shelf....125

4.6.1 Removing shelf.... 125

4.6.2 Installing shelf 125

4.8.1 Removing door rack.... 127

4.8.2 Installing door rack 127

4.9 Replacing adjustable door rack 128

4.9.1 Removing adjustable door rack 128

4.9.2 Installing adjustable door rack 128

4.10 Replacing frozen food container 129

4.10.1 Removing frozen food container 129

4.10.2 Installing frozen food container.... 129

4.11 Replacing container 130

4.11.1 Removing container.... 130

4.11.2 Installing container.... 130

4.12 Replacing extendable container 131

4.12.1 Removing extendable container 131

4.12.2 Installing extendable container 131

4.13 Replacing LED top light 132

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2.2 Installing door handle

4.3 Replacing door upper hinge

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

4.3.1 Removing door upper hinge

4.3.2 Installing door upper hinge

4.4.2 Installing door middle hinge

4.8.1 Removing door rack

4.8.2 Installing door rack

4.9.2 Installing adjustable door rack

4.6.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
