KG49E4ICA - Hűtőszekrény SIEMENS - Ingyenes használati útmutató

Termék típusa	Kombinált hűtő-fagyasztó
Márka	Siemens
Modell	KG49E4ICA
Klímaosztály	SN-T (mérsékelt trópusi)
Nettó össztérfogat	Kb. 500 L (becsült)
Hűtőtér térfogata	Kb. 350 L (becsült)
Fagyasztótér térfogata	Kb. 150 L (becsült)
Méretek (Ma x Szé x Mé)	Kb. 185 x 70 x 65 cm (becsült)
Súly	Kb. 90 kg (becsült)
Tápfeszültség	220-240 V, 50 Hz
Energiaosztály	D osztály (becsült)
Éves fogyasztás	Kb. 250 kWh (becsült)
Zajszint	Kb. 40 dB (becsült)
Fő funkciók	Ventilált hűtés (No Frost)
Világítás	Belső LED
Javíthatóság	Elérhető alkatrészek: tömítések, fogantyúk, zsanérok, polcok, rekeszek, LED világítás
Karbantartás és tisztítás	Tisztítás előtt húzza ki a dugót, használjon puha rongyot és szappanos vizet
Biztonság	Javítás előtt 60 másodpercig húzza ki, viseljen védőkesztyűt
Garancia	2 év (standard)

Gyakran ismételt kérdések - KG49E4ICA SIEMENS

Hogyan cseréljem ki a Siemens KG49E4ICA hűtő ajtótömítését?

Nyissa ki az ajtót, távolítsa el a régi tömítést a hornyokból. Melegítse enyhén az új tömítést hajszárítóval, hogy deformálódjon, majd helyezze be a horonyba, a sarkoktól kezdve. Győződjön meg arról, hogy a horony nem sérült.

Magam is kicserélhetem a LED világítást?

Igen, de óvatosan. Húzza ki a készüléket legalább 60 másodperccel előtte. Használjon lapos csavarhúzót a kampók kioldásához és az elektromos csatlakozás leválasztásához. Szerelje fel az új LED blokkot fordított sorrendben.

Hogyan távolítsam el az ajtófogantyút?

Húzza ki a készüléket és nyissa ki az ajtót. Távolítsa el a két csavarsapkát, csavarja ki a csavarokat egy Torx TX20 bit segítségével, majd vegye le a fogantyút.

Milyen biztonsági óvintézkedéseket kell tenni javítás előtt?

Minden beavatkozás előtt legalább 60 másodperccel húzza ki a készüléket a hálózatból. Viseljen védőkesztyűt a vágások elkerülése érdekében, és biztonsági cipőt a nehéz alkatrészekhez.

Hogyan cseréljek ki egy ajtózsanért?

A felső, középső és alsó zsanérok cserélhetők. A felső zsanér esetében helyezze a készüléket a hátára, távolítsa el a fedőt, csavarja ki a csavarokat és cserélje ki. A többinél először távolítsa el a megfelelő ajtót.

Lehetőség van a polcok és rekeszek cseréjére?

Igen, a polcok, palacktartók, ajtópolcok és rekeszek eltávolíthatók. Csak ki kell venni őket, és fordított sorrendben vissza kell szerelni.

Hogyan tisztítsam meg a Siemens KG49E4ICA hűtőmet?

Húzza ki a készüléket. Használjon szappanos vízbe mártott puha rongyot a belső és a tömítések tisztításához. Öblítse le és szárítsa meg. Soha ne használjon súroló hatású tisztítószereket.

Mit tegyek, ha az ajtó nem záródik megfelelően?

Ellenőrizze, hogy az ajtótömítés nem deformálódott vagy sérült. Ha szükséges, cserélje ki a tömítést. Állítható zsanérok esetén azokat is beállíthatja.

Hol találok alkatrészeket ehhez a modellhez?

Vegye fel a kapcsolatot a Siemens vevőszolgálatával vagy egy hivatalos viszonteladóval. Mindig eredeti alkatrészeket használjon a biztonság és a megfelelő működés garantálása érdekében.

Mi a KG49E4ICA energiaosztálya?

A pontos energiaosztály nincs megadva a használati útmutatóban, de egy újabb modell esetében általában D és E közé esik. Ellenőrizze a készülék energia címkéjét.

HASZNÁLATI ÚTMUTATÓ KG49E4ICA SIEMENS

Ta surtária éxouv aφαιρεθεί.

Javítási útmutató - Hűtő-/fagyasztó-kombináció

i A dokumentummal kapcsolatos információk.... 245

1.1 Fontos tudnivalók 245

1.1.1 Cél 245

1.2 Szimbólummagyarázat 245

1.2.1 Veszélyességi szintek 245

1.2.2 Veszélyt jelző szimbólumok 245

1.2.3 A figyelmeztetések felépítése 246

1.2.4 Általános szimbólumok 246

Biztonság 247

2.1 Általános biztonsági utasítások.... 247

2.1.1 Összes háztartási készülék 247

Szerszámok és segédanyagok.... 248

Javítás 249

4.1 A gumitömítés cseréje 249

4.1.1 A gumitömítés eltávolítása.... 249

4.1.2 A gumitömítés beszerelése.... 249

4.2 A fogantyú cseréje.... 252

4.2.1 A fogantyú eltávolítása 252

4.2.2 A fogantyú felszerelése 252

4.3 A felső ajtózsanér cseréje 253

4.3.1 A felső ajtózsanér eltávolítása.... 253

4.3.2 A felső ajtózsanér felhelyezése.... 254

4.4 A középső ajtózsanér cseréje.... 255

4.4.1 A középső ajtózsanér eltávolítása 255

4.4.2 A középső ajtózsanér felhelyezése 255

4.5 Az alsó ajtózsanér cseréje 256

4.5.1 Az alsó ajtózsanér eltávolítása.... 256

4.5.2 Az alsó ajtózsanér felhelyezése 256

4.6 A polc cseréje 257

4.6.1 A polc eltávolítása.... 257

4.6.2 A polc beszerelése.... 257

4.7 A palacktartó cseréje 258

4.7.1 A palacktartó eltávolítása.... 258

4.7.2 A palacktartó telepítése 258

4.8 Az ajtópolc cseréje.... 259

4.8.1 Az ajtópolc eltávolítása 259

4.8.2 Az ajtópolc felhelyezése.... 259

4.9 Az állítható ajtópolc cseréje 260

4.9.1 Az állítható ajtópolc eltávolítása.... 260

4.9.2 Az állítható ajtópolc behelyezése 260

4.10 Fagyasztódoboz cseréje.... 261

4.10.1 Fagyasztódoboz eltávolítása 261

4.10.2 A fagyasztódoboz behelyezése 261

4.11 Tároló cseréje....262

4.11.1 Tároló eltávolítása 262

4.11.2 A tároló behelyezése 262

4.12 A kihúzható tároló cseréje 263

4.12.1 A kihúzható tároló eltávolítása.... 263

4.12.2 A kihúzható tároló behelyezése.... 263

4.13 Felső LED-világítás cseréje 264

4.13.1 LED-világítás eltávolítása.... 264

4.13.2 A felső LED-világítás beszerelése 265

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

⚠ VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelm kezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
Laposfejű csavar-húzó	Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]
Különleges szer-szám[00342180]
Tapadókorong[00342224]	∅50 mm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Laposfejű csavar-húzó	Hegy 10 mm x 1,6 mm x 200 mm

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 A fogantyú cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Laposfejü csavarhúzó Hegy 10 mm x 1,6 mm x 200 mm

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van

4.2.1 A fogantyú eltávolítása

1. Távolítsa el a két csavarfedelet (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a fogantyút (3).

Eltávolította a fogantyút.

A második ajtó fogantyújának eltávolítása ugyanigy történik.

4.2.2 A fogantyú felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A felső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használjon.

VIGYÁZAT

Éles szélek!

Vágási sérülések

Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

sa.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.

4.3.1 A felső ajtózsanér eltávolítása

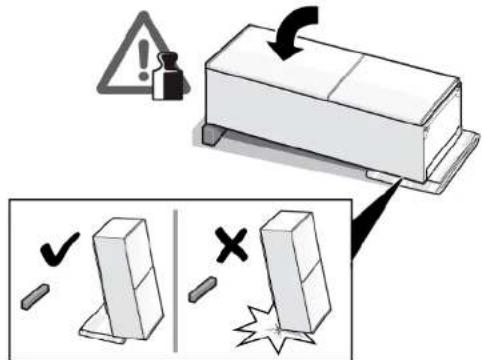

1. Fordítsa a készüléket a hátára.

1. 1. Nyomja meg mindkét oldalon a felső zsanér burkolatát (1).

2. Húzza el a felső zsanér burkolatát (2).

3. Fordítsa el a zsanérburkolatot (3).
4. Távolítsa el a felső zsanér burkolatát (4).
5. Csavarja ki a két csavart (5).
6. Távolítsa el a felső zsanért (6).

Eltávolította a felső zsanért.

4.3.2 A felső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A középső ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

FIGYELMEZTETÉS

Nehéz, nagy készülékek!

Hát- és izomsérülések

A készülék ajtajának eltávolítását kizárólag szakemberrel végeztesse.
A készülék elmozdításához két emberre van szükség.
Kizárólag megfelelő eszközöket és berendezéseket használion.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyűt.

FIGYELMEZTETÉS

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

sa.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
√ Eltávolította az ajtó felső zsanérját.

4.4.1 A középső ajtózsanér eltávolítása

1. Távolítsa el a hütörekesz ajtaját (1).
2. Csavarja ki a két csavart (2).
3. Távolítsa el a középső zsanért (3).

→ Eltávolította a középső zsanért.

4.4.2 A középső ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Az alsó ajtózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a készülék belső szerelvényeit.
√ Eltávolította a felső zsanért.

√ Eltávolította a középső zsanért.

4.5.1 Az alsó ajtózsanér eltávolítása

1. Távolítsa el a fagyasztórekesz ajtaját (1).
2. Csavarja ki a csavart (2).
3. Fordítsa ki az alsó zsanért (3).
4. Távolítsa el az alsó zsanért (4).

- Eltávolította az alsó ajtózsanért.

4.5.2 Az alsó ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.6.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A palacktartó cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 A palacktartó eltávolítása

Húzza ki a palacktartót.

Eltávolította a palacktartót.

4.7.2 A palacktartó telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.8.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 Az állítható ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 Az állítható ajtópolc eltávolítása

Emelje az állítható ajtópolcot addig, amíg ki nem oldódik a tartóból.

Eltávolította az állítható ajtópolcot.

4.9.2 Az állítható ajtópolc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.10.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 Tároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 Tároló eltávolítása

1. Húzza ki az alsó tárolót (1).
2. Húzza ki a felső tárolót (2).

→ Eltávolította a tárolókat.

4.11.2 A tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.12.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

- Eltávolította a kihúzható tárolót.

4.12.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 Felsö LED-világítás cseréje

Különleges eszközök

Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.

A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY Áramütés veszélye áram alatt lé

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

▶ Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a készülék felső szerelvényeit.

4.13.1 LED-világítás eltávolítása

1. Vigye a LED-világítást a bal oldalra.

Leválasztotta a LED-világítás elektromos csatlakozását.

1. Oldja ki a LED-világításhoz kapcsolódó horgokat.

1. Emelje el a készüléktől a LED-világítást.

→ Eltávolította a LED-világítást.

4.13.2 A felső LED-világítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
