Tipo di prodotto	Frigorifero-congelatore combinato
Marca	Siemens
Modello	KG49E4ICA
Classe climatica	SN-T (temperata a tropicale)
Volume totale netto	Circa 500 L (stima)
Volume frigorifero	Circa 350 L (stima)
Volume congelatore	Circa 150 L (stima)
Dimensioni (A x L x P)	Circa 185 x 70 x 65 cm (stima)
Peso	Circa 90 kg (stima)
Alimentazione	220-240 V, 50 Hz
Classe energetica	Classe D (stima)
Consumo annuo	Circa 250 kWh (stima)
Livello sonoro	Circa 40 dB (stima)
Funzioni principali	Freddo ventilato (No Frost)
Illuminazione	LED interno
Riparabilità	Pezzi di ricambio disponibili: guarnizioni, maniglie, cerniere, mensole, cassetti, illuminazione LED
Manutenzione e pulizia	Scollegare prima della pulizia, utilizzare un panno morbido e acqua saponata
Sicurezza	Scollegare 60 secondi prima della riparazione, indossare guanti protettivi
Garanzia	2 anni (standard)

Domande frequenti - KG49E4ICA SIEMENS

Come sostituire la guarnizione della porta del frigorifero Siemens KG49E4ICA ?

Aprire la porta, rimuovere la vecchia guarnizione dalle scanalature. Riscaldare leggermente la nuova guarnizione con un asciugacapelli per deformarla, quindi inserirla nella scanalatura iniziando dagli angoli. Assicurarsi che la scanalatura non sia danneggiata.

Posso sostituire da solo l'illuminazione LED?

Sì, ma con cautela. Scollegare l'apparecchio almeno 60 secondi prima. Utilizzare un cacciavite piatto per rilasciare i ganci e scollegare la connessione elettrica. Montare il nuovo blocco LED in ordine inverso.

Come rimuovere la maniglia della porta?

Scollegare l'apparecchio e aprire la porta. Rimuovere i due coperchi delle viti, svitare le viti con un inserto Torx TX20, quindi rimuovere la maniglia.

Quali precauzioni di sicurezza prendere prima di una riparazione?

Scollegare sempre l'apparecchio dalla rete elettrica almeno 60 secondi prima di qualsiasi intervento. Indossare guanti protettivi per evitare tagli e scarpe di sicurezza per i componenti pesanti.

Come sostituire una cerniera della porta?

Le cerniere superiore, intermedia e inferiore possono essere sostituite. Per la cerniera superiore, posizionare l'apparecchio sulla schiena, rimuovere la copertura, svitare le viti e sostituire. Per le altre, rimuovere prima la porta corrispondente.

È possibile sostituire le mensole e i cassetti?

Sì, le mensole, gli scomparti per bottiglie, i ripiani della porta e i cassetti sono rimovibili. Basta estrarli e rimontarli in ordine inverso.

Come pulire il mio frigorifero Siemens KG49E4ICA?

Scollegare l'apparecchio. Utilizzare un panno morbido imbevuto di acqua saponata per pulire l'interno e le guarnizioni. Risciacquare e asciugare. Non utilizzare mai detergenti abrasivi.

Cosa fare se la porta non si chiude correttamente?

Verificare che la guarnizione della porta non sia deformata o danneggiata. Se necessario, sostituire la guarnizione. È possibile anche regolare le cerniere se sono regolabili.

Dove trovare i pezzi di ricambio per questo modello?

Contattare il servizio post-vendita Siemens o un rivenditore autorizzato. Utilizzare sempre pezzi originali per garantire la sicurezza e il corretto funzionamento.

Qual è la classe energetica del KG49E4ICA?

La classe energetica esatta non è specificata nel manuale, ma per un modello recente è generalmente compresa tra D ed E. Consultare l'etichetta energetica del proprio apparecchio.

MANUALE UTENTE KG49E4ICA SIEMENS

▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore

i Utilizzo del documento 267

1.1 Avvertenze importanti 267

1.1.1 Scopo 267

1.2 Spiegazione dei simboli 267

1.2.1 Livelli di pericolo 267

1.2.2 Simboli di pericolo 267

1.2.3 Struttura degli avvertimenti 268

1.2.4 Simboli generici 268

Sicurezza.... 269

2.1 Note generali sulla sicurezza.... 269

2.1.1 Tutti gli elettrodomestici.... 269

Strumenti e ausili.... 270

Riparazione.... 271

4.1 Sostituzione della guarnizione della porta 271

4.1.1 Smontaggio della guarnizione della porta 271

4.1.2 Montaggio della guarnizione della porta.... 271

4.2 Sostituzione della maniglia della porta 274

4.2.1 Smontaggio della maniglia della porta 274

4.2.2 Montaggio della maniglia della porta 274

4.3 Sostituzione della cerniera superiore della porta.... 275

4.3.1 Smontaggio della cerniera superiore della porta.... 275

4.3.2 Montaggio della cerniera superiore della porta.... 276

4.4 Sostituzione della cerniera centrale della porta.... 277

4.4.1 Smontaggio della cerniera centrale della porta.... 277

4.4.2 Montaggio della cerniera centrale della porta.... 277

4.5 Sostituzione della cerniera inferiore della porta.... 278

4.5.1 Smontaggio della cerniera inferiore della porta 278

4.5.2 Montaggio della cerniera inferiore della porta.... 278

4.6 Sostituzione del ripiano.... 279

4.6.1 Smontaggio del ripiano....279

4.6.2 Montaggio del ripiano 279

4.7 Sostituzione del portabottiglie.... 280

4.7.1 Smontaggio del portabottiglie.... 280

4.7.2 Montaggio del portabottiglie.... 280

4.8 Sostituzione del balconcino della porta.... 281

4.8.1 Smontaggio del balconcino della porta.... 281

4.8.2 Montaggio del balconcino della porta.... 281

4.9 Sostituzione del balconcino della porta regolabile 282

4.9.1 Smontaggio del balconcino della porta regolabile 282

4.9.2 Montaggio del balconcino della porta regolabile 282

4.10 Sostituzione del cassetto surgelati 283

4.10.1 Rimozione del cassetto surgelati 283

4.10.2 Inserimento del cassetto surgelati.... 283

4.11 Sostituzione del cassetto.... 284

4.11.1 Estrazione del cassetto 284

4.11.2 Inserimento del cassetto 284

4.12 Sostituzione del cassetto estraibile.... 285

4.12.1 Rimozione del cassetto estraibile.... 285

4.12.2 Inserimento del cassetto estraibile.... 285

4.13 Sostituzione della luce a LED superiore.... 286

4.13.1 Smontaggio della luce a LED 286

4.13.2 Montaggio della luce a LED superiore.... 287

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Utensile speciale [00342180]
Ventosa [00342224]	∅50 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

La maniglia della seconda porta può essere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.3.1 Smontaggio della cerniera superiore della porta

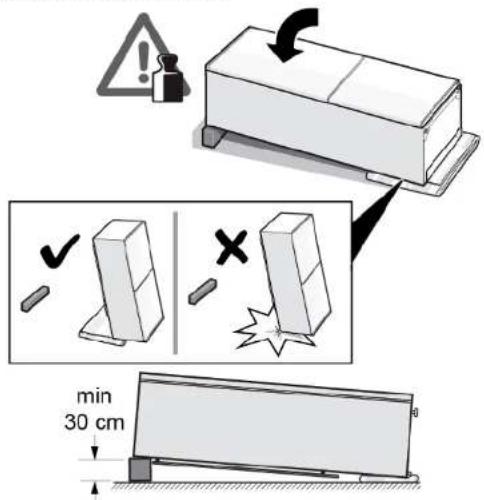

1. Coricare l'apparecchio sul retro.

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'estemo (2).

3. Ruotare la copertura della cerniera (3).
4. Togliere la copertura della cerniera superiore (4).
5. Svitare le due viti (5).
6. Togliere la cerniera superiore (6).

La cerniera superiore è rimossa.

4.3.2 Montaggio della cerniera superiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera centrale della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
√ La cerniera superiore della porta è rimossa.

4.4.1 Smontaggio della cerniera centrale della porta

1. Togliere la porta del comparto frigorifero (1).
2. Svitare le due viti (2).
3. Rimuovere la cerniera centrale (3).

→ La cerniera centrale è rimossa.

4.4.2 Montaggio della cerniera centrale della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
La cerniera superiore è rimossa.

√ La cemiera centrale è rimossa.

4.5.1 Smontaggio della cerniera inferiore della porta

1. Togliere la porta del comparto freezer (1).
2. Svitare la vite (2).
3. Ruotare la cerniera inferiore verso l'esterno (3).
4. Togliere la cerniera inferiore (4).

La cerniera inferiore della porta è rimossa.

4.5.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.6.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.6.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del portabottiglie

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del portabottiglie

▶ Estrarre il portabottiglie.

Il portabottiglie è rimosso.

4.7.2 Montaggio del portabottiglie

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.8.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.8.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del balconcino della porta regolabile

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del balconcino della porta regolabile

- Spostare il balconcino della porta regolabile verso l'alto finché il balconcino della porta non si sgancia dal supporto.

Il balconcino della porta regolabile è rimosso.

4.9.2 Montaggio del balconcino della porta regolabile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.10.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.10.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto

Prerequisiti:

La porta è aperta.

4.11.1 Estrazione del cassetto

1. Estrarre il cassetto inferiore (1).
2. Estrarre il cassetto superiore (2).

I cassetti sono rimossi.

4.11.2 Inserimento del cassetto

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.12.1 Rimozione del cassetto estraibile

▶ 1. Estrarre completamente il cassetto (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.12.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
√ Gli accessori interni superiori sono stati rimossi.

4.13.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

→ La luce LED è rimossa.

4.13.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 400

Siguranța....401

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
