Tip produs	Frigider-congelator combinat
Marcă	Siemens
Model	KG49E4ICA
Clasă climatică	SN-T (temperată până la tropicală)
Volum total net	Aproximativ 500 L (estimare)
Volum frigider	Aproximativ 350 L (estimare)
Volum congelator	Aproximativ 150 L (estimare)
Dimensiuni (Î x L x A)	Aproximativ 185 x 70 x 65 cm (estimare)
Greutate	Aproximativ 90 kg (estimare)
Alimentare	220-240 V, 50 Hz
Clasă energetică	Clasa D (estimare)
Consum anual	Aproximativ 250 kWh (estimare)
Nivel sonor	Aproximativ 40 dB (estimare)
Funcții principale	Răcire ventilată (No Frost)
Iluminare	LED interior
Reparabilitate	Piese de schimb disponibile: garnituri, mânere, balamale, rafturi, sertare, iluminare LED
Întreținere și curățare	Deconectați înainte de curățare, utilizați o cârpă moale și apă cu săpun
Siguranță	Deconectați cu 60 de secunde înainte de reparații, purtați mănuși de protecție
Garanție	2 ani (standard)

Întrebări frecvente - KG49E4ICA SIEMENS

Cum să înlocuiți garnitura ușii frigiderului Siemens KG49E4ICA?

Deschideți ușa, scoateți garnitura veche din caneluri. Încălziți ușor garnitura nouă cu un uscător de păr pentru a o deforma, apoi introduceți-o în canelură începând de la colțuri. Asigurați-vă că canelura nu este deteriorată.

Pot înlocui singur iluminarea LED?

Da, dar cu precauție. Deconectați aparatul cu cel puțin 60 de secunde înainte. Folosiți o șurubelniță plată pentru a elibera cârligele și a deconecta conexiunea electrică. Montați noul bloc LED în ordine inversă.

Cum să scoateți mânerul ușii?

Deconectați aparatul și deschideți ușa. Scoateți cele două capace de șuruburi, deșurubați șuruburile cu un vârf Torx TX20, apoi scoateți mânerul.

Ce măsuri de siguranță trebuie luate înainte de o reparație?

Deconectați întotdeauna aparatul de la rețea cu cel puțin 60 de secunde înainte de orice intervenție. Purtați mănuși de protecție pentru a evita tăieturile și încălțăminte de siguranță pentru componentele grele.

Cum să înlocuiți o balama de ușă?

Balamalele superioară, intermediară și inferioară pot fi înlocuite. Pentru balama superioară, așezați aparatul pe spate, scoateți capacul, deșurubați șuruburile și înlocuiți. Pentru celelalte, scoateți mai întâi ușa corespunzătoare.

Este posibil să înlocuiesc rafturile și sertarele?

Da, rafturile, suporturile pentru sticle, rafturile de ușă și sertarele sunt detașabile. Este suficient să le extrageți și să le remontați în ordine inversă.

Cum să curăț frigiderul meu Siemens KG49E4ICA?

Deconectați aparatul. Folosiți o cârpă moale îmbibată cu apă și săpun pentru a curăța interiorul și garniturile. Clătiți și uscați. Nu folosiți niciodată detergenți abrazivi.

Ce fac dacă ușa nu se închide corect?

Verificați dacă garnitura ușii nu este deformată sau deteriorată. Dacă este necesar, înlocuiți garnitura. De asemenea, puteți ajusta balamalele dacă sunt reglabile.

Unde găsesc piese de schimb pentru acest model?

Contactați serviciul post-vânzare Siemens sau un distribuitor autorizat. Utilizați întotdeauna piese originale pentru a garanta siguranța și buna funcționare.

Care este clasa energetică a modelului KG49E4ICA?

Clasa energetică exactă nu este specificată în manual, dar pentru un model recent, aceasta este în general între D și E. Consultați eticheta energetică a aparatului dvs.

MANUAL DE UTILIZARE KG49E4ICA SIEMENS

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 399

1.1 Informatii importante 399
1.1.1 Aplicabilitatea 399

1.2 Explicatia simbolurilor 399

1.2.1 Nivelurile de pericol.... 399

1.2.2 Simbolurile de pericol 399

1.2.3 Structura avertismentelor 400

2.1 Instructiuni generale de sigurantă.... 401

2.1.1 Toate aparatele electrocasnice 401

Instrumente și materiale utile.... 402

Repararea 403

4.1 Înlocuirea garniturii uşii 403

4.1.1 Demontarea garniturii uşii.... 403

4.1.2 Montarea garniturii uşii 403

4.2 Înlocuirea mânerului uşii 406

4.2.1 Demontarea mânerului uşii 406

4.2.2 Montarea mânerului uşii 406

4.3 Înlocuirea balamalei de sus a uşii 407

4.3.1 Demontarea balamalei de sus a uşii.... 407

4.3.2 Montarea balamalei de sus a uşii 408

4.4 Înlocuirea balamalei din mijloc a uşii 409

4.4.1 Demontarea balamalei din mijloc a uşii.... 409

4.4.2 Montarea balamalei din mijloc a uşii.... 409

4.5 Înlocuirea balamalei de jos a uşii 410

4.5.1 Demontarea balamalei de jos a uşii.... 410

4.5.2 Montarea balamalei de jos a uşii.... 410

4.6 Repozitionarea raftului 411

4.6.1 Demontarea raftului.... 411

4.6.2 Montarea raftului.... 411

4.7 Repozitionarea suportului pentru sticle.... 412

4.7.1 Demontarea suportului pentru sticle 412

4.7.2 Montarea suportului pentru sticle 412

4.8 Repoziționarea raftului pentru ușă.... 413

4.8.1 Demontarea raftului pentru uşă 413

4.8.2 Montarea raftului pentru uşâ.... 413

4.9 Repoziționarea raftului pentru ușă reglabil 414

4.9.1 Demontarea raftului pentru uşă reglabil.... 414

4.9.2 Montarea raftului pentru uşă reglabil.... 414

4.10 Repoziționarea containerului pentru alimente înghețate.... 415

4.10.1 Demontarea containerului pentru alimente înghețate 415

4.10.2 Montarea containerului pentru alimente înghețate 415

4.11 Repozitionarea containerului.... 416

4.11.1 Demontarea containerului 416

4.11.2 Montarea containerului 416

4.12 Repozitionarea containerului extensibil.... 417

4.12.1 Demontarea containerului extensibil 417

4.12.2 Montarea containerului extensibil.... 417

4.13 Înlocuirea lâmpii LED de sus.... 418

4.13.1 Demontarea lämpii LED 418

4.13.2 Montarea lâmpii LED de sus 419

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafețelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]
Instrument special[00342180]
Ventuză[00342224]	∅50 mm
Cap torx TX20[00340865]	6,3 mm (1/4")
Şurubelniță plată Lamă de 10 mm x 1,6 mm x 200 mm

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea mânerului uşii

Scule speciale:

Şurubelnită plată Lamă de 10 mm x 1,6 mm x 200 mm

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.2.1 Demontarea mânerului uşii

1. Demontați două capace de şuruburi (1).
2. Deşurubați două şuruburi (2).
3. Demontați mânerul uşii (3).

Mânerul uşii este demontat.

Mânerul uşii pentru cea de-a doua uşă poate fi demontat în același mod.

4.2.2 Montarea mânerului uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei de sus a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

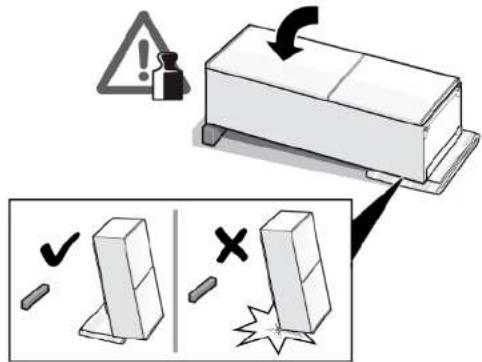

1. Asezați aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Îndepârtați capacul balamalei de sus (2).

3. Rotiți capacul balamalei (3).
4. Demontați capacul balamalei de sus (4).
5. Deşurubați două şuruburi (5).
6. Demontați balamaua de sus (6).

Balamaua de sus este demontată.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei din mijloc a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus și este demontată.

4.4.1 Demontarea balamalei din mijloc a uşii

1. Scoateți ușa compartimentului frigiderului (1).
2. Deşurubati două şuruburi (2).
3. Scoateți balamaua din mijloc (3).

Balamaua din mijloc este demontată.

4.4.2 Montarea balamalei din mijloc a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea balamalei de jos a uşii

Scule speciale:

- Fixati componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Balamaua de sus este demontată.
Balamaua din mijloc este demontată.

4.5.1 Demontarea balamalei de jos a uşii

1. Scoateți ușa compartimentului congelatorului (1).
2. Deşurubați şurubul (2).
3. Rotiti și scoateți balamaua de sus (3).
4. Demontați balamaua de jos (4).

Balamaua de jos a uşii este demontată.

4.5.2 Montarea balamalei de jos a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.6.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea suportului pentru sticle

Cerință:

Uşa este deschisă.

4.7.1 Demontarea suportului pentru sticle

- Trageți suportul pentru sticle pentru a-l scoate.

Suportul pentru sticle este demontat.

4.7.2 Montarea suportului pentru sticle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.8.1 Demontarea raftului pentru uşă

▶ Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.8.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea raftului pentru ușă reglabil

Cerință:

Uşa este deschisă.

4.9.1 Demontarea raftului pentru uşă reglabil

- Deplasați în sus raftul pentru ușă reglabil pe înălțime, până când raftul pentru ușă este eliberat în suport.

Raftul de uşă reglabil este demontat.

4.9.2 Montarea raftului pentru uşă reglabil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.10.1 Demontarea containerului pentru alimente înghețate

1. Extrageti complet containerul pentru alimente înghețate (1).
2. Demontați containerul pentru alimente (2).

Containerul pentru alimente înghejate este demontat.

4.10.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului

1. Demontați containerul de jos al frigiderului (1).
2. Demontați containerul de sus al frigiderului (2).

4.11.2 Montarea containerului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.12.1 Demontarea containerului extensibil

1. Extrageti complet containerul extensibil (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.12.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Înlocuirea lămpii LED de sus

Scule speciale:

Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, in kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Fitingurile interioare din partea de sus sunt demontate.

4.13.1 Demontarea lămpii LED

1. Deplasati lampa LED spre stânga.

Conexiunea electrică a lâmpii LED este deconectată.

1. Decuplați cârligele lămpii LED.

1. Demontați lampa LED deplasând-o în față.

Lampa LED este demontată.

4.13.2 Montarea lämpii LED de sus

Montați urmând procedura de demontare în ordine inversă.
