Typ produktu	Lodówko-zamrażarka
Marka	Siemens
Model	KG49E4ICA
Klasa klimatyczna	SN-T (umiarkowana do tropikalnej)
Całkowita pojemność netto	Około 500 L (szacunkowo)
Pojemność lodówki	Około 350 L (szacunkowo)
Pojemność zamrażarki	Około 150 L (szacunkowo)
Wymiary (W x S x G)	Około 185 x 70 x 65 cm (szacunkowo)
Waga	Około 90 kg (szacunkowo)
Zasilanie	220-240 V, 50 Hz
Klasa energetyczna	Klasa D (szacunkowo)
Roczne zużycie energii	Około 250 kWh (szacunkowo)
Poziom hałasu	Około 40 dB (szacunkowo)
Główne funkcje	Chłodzenie wentylowane (No Frost)
Oświetlenie	Wewnętrzne LED
Naprawialność	Dostępne części zamienne: uszczelki, uchwyty, zawiasy, półki, pojemniki, oświetlenie LED
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem, używać miękkiej szmatki i wody z mydłem
Bezpieczeństwo	Odłączyć na 60 sekund przed naprawą, nosić rękawice ochronne
Gwarancja	2 lata (standardowa)

Często zadawane pytania - KG49E4ICA SIEMENS

Jak wymienić uszczelkę drzwi lodówki Siemens KG49E4ICA?

Otwórz drzwi, wyjmij starą uszczelkę z rowków. Delikatnie podgrzej nową uszczelkę suszarką, aby ją odkształcić, a następnie włóż ją w rowek, zaczynając od rogów. Upewnij się, że rowek nie jest uszkodzony.

Czy mogę samodzielnie wymienić oświetlenie LED?

Tak, ale ostrożnie. Odłącz urządzenie na co najmniej 60 sekund przed wymianą. Użyj płaskiego śrubokręta, aby odczepić zatrzaski i odłączyć połączenie elektryczne. Zamontuj nowy moduł LED w odwrotnej kolejności.

Jak zdjąć uchwyt drzwi?

Odłącz urządzenie i otwórz drzwi. Zdejmij dwie zaślepki śrub, odkręć śruby za pomocą bita Torx TX20, a następnie zdejmij uchwyt.

Jakie środki ostrożności należy podjąć przed naprawą?

Zawsze odłączaj urządzenie od zasilania na co najmniej 60 sekund przed jakąkolwiek interwencją. Noś rękawice ochronne, aby uniknąć skaleczeń, oraz obuwie ochronne w przypadku ciężkich elementów.

Jak wymienić zawias drzwi?

Zawiasy górny, środkowy i dolny można wymienić. W przypadku zawiasu górnego połóż urządzenie na plecach, zdejmij osłonę, odkręć śruby i wymień. W przypadku pozostałych najpierw zdejmij odpowiednie drzwi.

Czy można wymienić półki i pojemniki?

Tak, półki, kosze na butelki, półki drzwiowe i pojemniki są wyjmowane. Wystarczy je wyjąć i zamontować w odwrotnej kolejności.

Jak wyczyścić moją lodówkę Siemens KG49E4ICA?

Odłącz urządzenie. Użyj miękkiej szmatki nasączonej wodą z mydłem do czyszczenia wnętrza i uszczelek. Spłucz i osusz. Nigdy nie używaj ściernych środków czyszczących.

Co zrobić, jeśli drzwi nie zamykają się prawidłowo?

Sprawdź, czy uszczelka drzwi nie jest odkształcona lub uszkodzona. W razie potrzeby wymień uszczelkę. Możesz również wyregulować zawiasy, jeśli są regulowane.

Gdzie znaleźć części zamienne do tego modelu?

Skontaktuj się z serwisem Siemens lub autoryzowanym sprzedawcą. Zawsze używaj oryginalnych części, aby zapewnić bezpieczeństwo i prawidłowe działanie.

Jaka jest klasa energetyczna KG49E4ICA?

Dokładna klasa energetyczna nie jest podana w instrukcji, ale w przypadku nowszego modelu zazwyczaj mieści się między D a E. Sprawdź etykietę energetyczną swojego urządzenia.

INSTRUKCJA OBSŁUGI KG49E4ICA SIEMENS

4.6 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 355

1.1 Ważne informacje.... 355

1.1.1 Cel dokumentu 355

1.2 Objąśnienie symboli ostrzegawczych.... 355

1.2.1 Oznaczenie poziomów niebezpieczeństwa 355

1.2.2 Symbole ostrzegawcze 355

1.2.3 Budowa ostrzeżeń 356

1.2.4 Ogólne symbole 356

Bezpieczeństwo....3

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 357

2.1.1 Wszystkie sprzęty gospodarstwa domowego 357

Narzędzia i pomoce techniczne.... 358

Naprawy....359

4.1 Wymiana uszczelki drzwiczek 359

4.1.1 Demontaż uszczelki drzwiczek 359

4.1.2 Montaż uszczelki drzwiczek 359

4.2 Wymiana uchwytu drzwiczek 362

4.2.1 Demontaż uchwytu drzwiczek 362

4.2.2 Montaż uchwytu drzwiczek 362

4.3 Wymiana górnego zawiasu drzwiczek.... 363

4.3.1 Demontaż górnego zawiasu drzwiczek 363

4.3.2 Montaż górnego zawiasu drzwiczek 364

4.4 Wymiana środkowego zawiasu drzwiczek.... 365

4.4.1 Demontaż środkowego zawiasu drzwiczek 365

4.4.2 Montaż środkowego zawiasu drzwiczek 365

4.5 Wymiana dolnego zawiasu drzwiczek 366

4.5.1 Demontaż dolnego zawiasu drzwiczek 366

4.5.2 Montaż dolnego zawiasu drzwiczek 366

4.6 Wymiana półki.... 367

4.6.1 Demontaż półki.... 367

4.6.2 Montaż półki 367

4.7 Wymiana podstawki na butelki 368

4.7.1 Demontaż podstawki na butelki.... 368

4.7.2 Montaż podstawki na butelki.... 368

4.8 Wymiana półki drzwiczek.... 369

4.8.1 Demontaż półki drzwiczek 369

4.8.2 Montaż półki drzwiczek 369

4.9 Wymiana regulowanej półki drzwiczek.... 370

4.9.1 Demontaż regulowanej półki drzwiczek.... 370

4.9.2 Montaż regulowanej półki drzwiczek 370

4.10 Wymiana pojemnika na mrożoną żywność 371

4.10.1 Demontaż pojemnika na mrożoną żywność.... 371

4.10.2 Montaż pojemnika na mrożoną żywność 371

4.11 Wymiana pojemnika.... 372

4.11.1 Demontaż pojemnika 372

4.11.2 Montaż pojemnika 372

4.12 Wymiana pojemnika wysuwanego.... 373

4.12.1 Demontaż pojemnika wysuwanego.... 373

4.12.2 Montaż pojemnika wysuwanego 373

4.13 Wymiana górnego oświetlenia LED.... 374

4.13.1 Demontaż oświetlenia LED 374

4.13.2 Montaż górnego oświetlenia LED 375

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[GABH]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[1003]		Identyfikacja prostej wskazówki (tylko tekst)
[2004]		Identyfikacja linku do pliku wideo
[3007]		Identyfikacja narzędzi
[4008]		Identyfikacja wstępnych warunków
[5009]		Identyfikacja warunku (jeżeli)
[6010]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

■ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna [00342013]	60 cm x 50 cm
Śrubokręt z koń- cówką płaską	Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]
Narzędzie specjal- ne [00342180]
Przyssawka [00342224]	∅50 mm
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Śrubokręt z koń- cówką płaską	Końcówka 10 mm x 1,6 mm x 200 mm

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]
Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2).
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

Uchwyt drugich drzwiczek można zdemontować w taki sam sposób.

4.2.2 Montaż uchwytu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.3.1 Demontaż górnego zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłone zawiasu górnego (2).

3. Obrócić osłone zawiasu (3).
4. Zdjąć osłonę zawiasu górnego (4).
5. Wykręcić dwie śruby (5).
6. Wyjąć zawias górny (6).

Górny zawias jest zdemontowany.

4.3.2 Montaż górnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana środkowego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias drzwiczek jest zdemontowany.

4.4.1 Demontaż środkowego zawiasu drzwiczek

1. Zdemontować drzwiczki komory chłodziarki (1).
2. Wykręcić dwie śruby (2).
3. Wyjąć środkowy zawias (3).

Środkowy zawias jest zdemontowany.

4.4.2 Montaż środkowego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Górny zawias jest zdemontowany.

Środkowy zawias jest zdemontowany.

4.5.1 Demontaż dolnego zawiasu drzwiczek

1. Zdemontować drzwiczki komory zamrażarki (1).
2. Odkręcić śrube (2)
3. Obrócić zawias dolny do zewnątrz (3).
4. Wyjąć zawias dolny (4).

Dolny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż dolnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana podstawki na butelki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż podstawki na butelki

Wyciągnąć podstawkę na butelki.

Podstawka na butelki jest wyjęta.

4.7.2 Montaż podstawki na butelki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.8.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana regulowanej półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż regulowanej półki drzwiczek

Przesunąć półkę o regulowanej wysokości do góry tak, by została odblokowana w uchwycie.

Regulowana półka drzwiczek zostałaione.

4.9.2 Montaż regulowanej półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

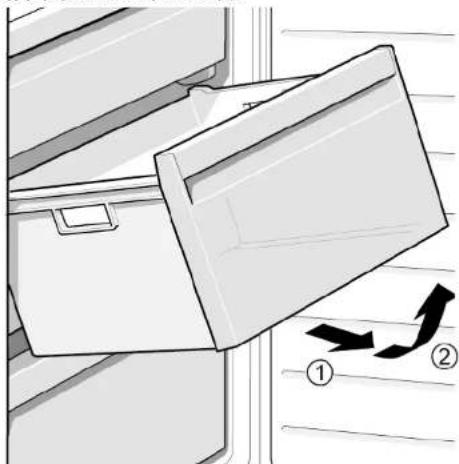

4.10.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.10.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika

1. Wyjąć dolny pojemnik chłodziarki (1).
2. Wyjąć gómy pojemnik chłodziarki (2).

Pojemniki zostały wyjęte.

4.11.2 Montaż pojemnika

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż pojemnika wysuwanego

1. Wyciągnąć pojemnik wysuwany do końca (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.12.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezosługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.13.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

1. Wyjąć oświetlenie LED przez przesunięcie go do przodu.

Oświetlenie LED zostało wymontowane.

4.13.2 Montaż górnego oświetlenia LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 425

4.1.2 Montáž tesnenia dvierok.... 425

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
