Toote tüüp	Kombineeritud külmik-sügavkülmik
Bränd	Siemens
Mudel	KG49E4ICA
Kliimaklass	SN-T (parasvöötmest troopiliseni)
Neto kogumaht	Umbes 500 L (hinnang)
Külmiku maht	Umbes 350 L (hinnang)
Sügavkülmiku maht	Umbes 150 L (hinnang)
Mõõtmed (K x L x S)	Umbes 185 x 70 x 65 cm (hinnang)
Kaal	Umbes 90 kg (hinnang)
Toide	220-240 V, 50 Hz
Energiaklass	D-klass (hinnang)
Aastane energiakulu	Umbes 250 kWh (hinnang)
Müratase	Umbes 40 dB (hinnang)
Peamised funktsioonid	Ventileeritav külm (No Frost)
Valgustus	Sisemine LED
Remonditavus	Saadaval on varuosad: tihendid, käepidemed, hinged, riiulid, sahtlid, LED-valgustused
Hooldus ja puhastamine	Enne puhastamist ühendage lahti, kasutage pehmet lappi ja seebivett
Ohutus	Enne remonti ühendage 60 sekundiks lahti, kandke kaitsekindaid
Garantii	2 aastat (standard)

Korduma kippuvad küsimused - KG49E4ICA SIEMENS

Kuidas vahetada Siemens KG49E4ICA külmiku ukse tihendit?

Avage uks, eemaldage vana tihend soonest. Soojendage uut tihendit veidi fööniga, et see painduks, seejärel asetage see soonde, alustades nurkadest. Veenduge, et soon pole kahjustatud.

Kas ma saan ise LED-valgustust vahetada?

Jah, kuid ettevaatusega. Ühendage seade vähemalt 60 sekundiks enne lahti. Kasutage lamedat kruvikeerajat konksude vabastamiseks ja elektrilise ühenduse lahtiühendamiseks. Paigaldage uus LED-plokk vastupidises järjekorras.

Kuidas eemaldada ukse käepide?

Ühendage seade lahti ja avage uks. Eemaldage kaks kruvikaant, keerake kruvid lahti Torx TX20 otsikuga, seejärel eemaldage käepide.

Milliseid ohutusmeetmeid tuleb enne remonti võtta?

Ühendage seade alati enne igasugust sekkumist vähemalt 60 sekundiks vooluvõrgust lahti. Kandke kaitsekindaid lõikehaavade vältimiseks ja turvajalatseid raskete komponentide jaoks.

Kuidas vahetada ukse hingi?

Ülemist, keskmist ja alumist hinge saab vahetada. Ülemise hinge puhul asetage seade seljale, eemaldage kate, keerake kruvid lahti ja vahetage. Teiste puhul eemaldage esmalt vastav uks.

Kas riiuleid ja sahtleid on võimalik vahetada?

Jah, riiulid, pudelialused, ukse riiulid ja sahtlid on eemaldatavad. Lihtsalt eemaldage need ja monteerige vastupidises järjekorras tagasi.

Kuidas puhastada oma Siemens KG49E4ICA külmikut?

Ühendage seade lahti. Kasutage seebivees niisutatud pehmet lappi sisemuse ja tihendite puhastamiseks. Loputage ja kuivatage. Ärge kunagi kasutage abrasiivseid puhastusvahendeid.

Mida teha, kui uks ei sulgu korralikult?

Kontrollige, kas ukse tihend pole deformeerunud või kahjustatud. Vajadusel vahetage tihend. Samuti saate reguleerida hingi, kui need on reguleeritavad.

Kust leida selle mudeli varuosasid?

Võtke ühendust Siemensi järelmüügiteeninduse või volitatud edasimüüjaga. Kasutage alati originaalvaruosasid, et tagada ohutus ja nõuetekohane töö.

Milline on KG49E4ICA energiaklass?

Täpset energiaklassi pole juhendis märgitud, kuid hiljutise mudeli puhul on see tavaliselt D ja E vahel. Vaadake oma seadme energiamärgist.

KASUTUSJUHEND KG49E4ICA SIEMENS

1.2.2 Ohusümbolid 135

1.2.3 Hoiatuste struktuur 136

1.2.4 Üldised sümbolid.... 136

Ohutus....

2.1 Üldised ohutusjuhised.... 137

2.1.1 Köik kodumasinad.... 137

Tööriistad ja abinõud.... 138

Remont....139

4.1 Uksetihendi vahetamine.... 139

4.1.1 Uksetihendi eemaldamine 139

4.1.2 Uksetihendi paigaldamine.... 139

4.2 Käepideme vahetamine 142

4.2.1 Käepideme eemaldamine 142

4.2.2 Käepideme paigaldamine 142

4.3 Ülemise uksehinge vahetamine.... 143

4.3.1 Ülemise uksehinge eemaldamine 143

4.3.2 Ülemise uksehinge paigaldamine.... 144

4.4 Keskmise uksehinge vahetamine.... 145

4.4.1 Keskmise uksehinge eemaldamine 145

4.4.2 Keskmise uksehinge paigaldamine 145

4.5 Alumise uksehinge vahetamine 146

4.5.1 Alumise uksehinge eemaldamine.... 146

4.5.2 Alumise uksehinge paigaldamine 146

4.6 Riiuli vahetamine 147

4.6.1 Riiuli eemaldamine.... 147

4.6.2 Riiuli paigaldamine.... 147

4.7 Pudelialuse vahetamine.... 148

4.7.1 Pudelialuse eemaldamine.... 148

4.7.2 Pudelialuse paigaldamine.... 148

4.8 Ukseraami vahetamine.... 149

4.8.1 Ukseraami eemaldamine 149

4.8.2 Ukseraami paigaldamine 149

4.9 Reguleeritava ukseraami vahetamine.... 150

4.9.1 Reguleeritava ukseraami eemaldamine 150

4.9.2 Reguleeritava ukseraami paigaldamine.... 150

4.10 Külmutatud toidu mahuti vahetamine.... 151

4.10.1 Külmutatud toidu mahuti eemaldamine 151

4.10.2 Külmutatud toidu mahuti paigaldamine 151

4.11 Mahuti vahetamine.... 152

4.11.1 Mahuti eemaldamine 152

4.11.2 Mahuti paigaldamine.... 152

4.12 Laiendatava mahuti vahetamine 153

4.12.1 Laiendatava mahuti eemaldamine 153

4.12.2 Laiendatava mahuti paigaldamine 153

4.13 Ülemise LED-tule vahetamine.... 154

4.13.1 LED-tule eemaldamine 154

4.13.2 Ülemise LED-tule paigaldamine.... 155

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

	Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
		Kuumadest pindadest tingitud oht
		Tugevast magnetväljast tingitud oht
		Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

▶ Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start|Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kaitserie[00342013]	60 cm × 50 cm
Lapik kruvikeeraja Tera2,4 mm × 0,4 mm × 60 mm,komplektis [00341820]
Eritööriist[00342180]
Iminapp[00342224]	∅50 mm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 10 mm × 1,6 mm ×200 mm

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.
	Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.
	Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

Teise ukse käepidet saab eemaldada samamoodi.

4.2.2 Käepideme paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Ülemise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

4.3.1 Ülemise uksehinge eemaldamine

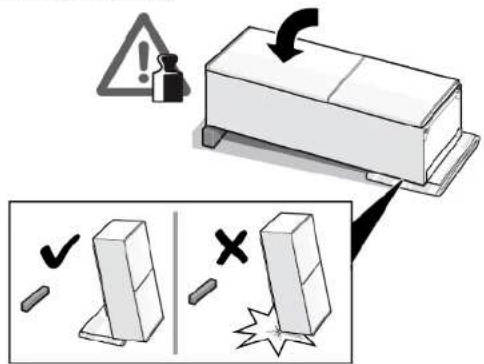

1. Pange seade tagaküljele.

1. 1. Vajutage ülemise hinge katet mölemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Pöörake hinge katet (3).
4. Eemaldage ülemise hinge kate (4).
5. Eemaldage kaks kruvi (5).
6. Eemaldage ülemine hing (6).

Ülemine hing on eemaldatud.

4.3.2 Ülemise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.4 Keskmise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine uksehing on eemaldatud.

4.4.1 Keskmise uksehinge eemaldamine

1. Eemaldage külmikuosa uks (1).
2. Keerake lahti kaks kruvi (2).
3. Eemaldage keskmine hing (3).

Keskmine hing on eemaldatud.

4.4.2 Keskmise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.5 Alumise uksehinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.
Ülemine hing on eemaldatud.
Keskmine hing on eemaldatud.

4.5.1 Alumise uksehinge eemaldamine

1. Eemaldage sügavkülmikuosa uks (1).
2. Keerake kruvi lahti (2).
3. Keerake alumine hing välja (3).
4. Eemaldage alumine hing (4).

Alumine uksehing on eemaldatud.

4.5.2 Alumise uksehinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.6 Riiuli vahetamine

Nõue:

Uks on lahti.

4.6.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.6.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.7 Pudelialuse vahetamine

Nõue:

Uks on lahti.

4.7.1 Pudelialuse eemaldamine

Tömmake pudelialus välja.

Pudelialus on eemaldatud.

4.7.2 Pudelialuse paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.8.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

- Paigaldage vastupidises järjekorras.

Remont

4.9 Reguleeritava ukseraami vahetamine

Nõue:

Uks on lahti.

4.9.1 Reguleeritava ukseraami eemaldamine

- Liigutage reguleeritav ukseraam üles, kuni ukseraam hoidikust välja tuleb.

Reguleeritav ukseraam on eemaldatud.

4.9.2 Reguleeritava ukseraami paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.10.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage toidumahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.10.2 Külmutatud toidu mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.11 Mahuti vahetamine

Nõue:

Uks on lahti.

4.11.1 Mahuti eemaldamine

1. Tömmake alumine külmkapimahuti välja (1).
2. Tömmake ülemine külmkapimahuti välja (2).

Mahutid on eemaldatud.

4.11.2 Mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.12 Laiendatava mahuti vahetamine

Nõue:

Uks on lahti.

4.12.1 Laiendatava mahuti eemaldamine

1. Tömmake laiendatav mahuti täielikult välja (1).
2. Eemaldage laiendatav mahuti (2).

Laiendatav mahuti on eemaldatud.

4.12.2 Laiendatava mahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.13 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm,

komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust.

Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.

Uks on lahti.

Ülemine sisearmatuur on eemaldatud.

4.13.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

LED-tuli on eemaldatud.

4.13.2 Ülemise LED-tule paigaldamine

▶ Paigaldage vastupidises järjekorras.
