Produkttyp	Kombinerat kyl- och frysskåp
Märke	Siemens
Modell	KG39NAIAU
Mått (H x B x D)	180 x 60 x 65 cm
Total nettokapacitet	350 L
Nettovikt	80 kg
Elanslutning	220-240 V, 50 Hz
Energiklass	A+++
Årlig energiförbrukning	180 kWh
Kylfunktioner	NoFrost, MultiAirFlow, SuperCool
Frysning	SuperFreeze
Display och kontroll	Digital pekskärm
Dörrlarm	Ja, ljud och visuellt
Barnlås	Ja
Underhåll och rengöring	Automatisk avfrostning, invändig rengöring med mjuk trasa
Reservdelar och reparerbarhet	Reservdelar tillgängliga i 10 år

Vanliga frågor - KG39NAIAU SIEMENS

Hur ställer jag in temperaturen i kylen?

Använd pekskärmen för att öppna temperaturmenyn. Tryck på kyl-symbolen och justera med pilarna. Rekommenderad temperatur är 4°C.

Vad gör jag om dörrlarmet ljuder?

Larmet ljuder om dörren lämnats öppen för länge. Stäng den ordentligt. Om larmet fortsätter, kontrollera att inget hindrar stängning.

Hur aktiverar jag SuperFreeze?

Tryck på SuperFreeze-knappen på skärmen. Apparaten fryser maten snabbt. Den stängs av automatiskt efter 48 timmar.

Varför finns det kondens invändigt?

Detta kan inträffa vid fuktigt väder eller om dörren öppnas ofta. Kontrollera att tätningarna är rena och att ventilationen är fri.

Hur rengör jag kylfacket?

Koppla bort apparaten. Ta bort matvaror och hyllor. Rengör med mjuk trasa och såpvatten. Skölj och torka. Använd inte slipande rengöringsmedel.

Vattenfilterlampan blinkar, vad ska jag göra?

Om din modell har vattenutmatare, byt filtret var 6:e månad. Se bruksanvisningen för bytesinstruktioner.

Hur byter jag den invändiga lampan?

Koppla bort apparaten. Ta bort lampskyddet genom att vrida det. Byt till en lampa av samma typ (ofta E14, max 40W). Sätt tillbaka skyddet.

Vad betyder felkoden 'E01'?

Koden E01 indikerar ett fel på temperatursensorn. Kontakta Siemens kundtjänst för åtgärd.

Kan jag installera kylskåpet i ett ouppvärmt garage?

Ja, men omgivningstemperaturen får inte understiga 5°C för att garantera korrekt funktion och undvika frysning.

Hur sparar jag energi med denna apparat?

Placera apparaten bort från värmekällor, låt matvaror svalna innan du lägger in dem, öppna inte dörren i onödan och kontrollera att tätningarna är täta.

BRUKSANVISNING KG39NAIAU SIEMENS

Skader på komponenter

Før du berører ESD-er må du bruke et beskyttelsessystem mot elektrostatisk utladning (jordingsarmbånd). Ikke berør tilkoblingene og lederbanene for modulene. - ESD-er må bare transporteres i ledende materialer eller original-emballasje. - Hold ESD-er unna elektrostatisk oppladbare materialer (f.eks. plast).

Forutsetning:

1.2 Symbolförklaringar....657

1.2.1 Faronivåer 657

1.2.2 Risksymboler....657

1.2.3 Varningarnas struktur 658

1.2.4 Allmänna symboler....658

Säkerhet....659

2.1 Allmänna säkerhetsanvisningar....659

2.1.1 Alla hushållsmaskiner....659

Verktyg och hjälpmedel....660

Reparation 661

4.1 Byta dörrpackning....661

4.1.1 Ta bort dörrpackning 661

4.1.2 Montera dörrpackning 661

4.2 Byta dörrhandtag 664

4.2.1 Ta bort dörrhandtag 664

4.2.2 Montera dörrhandtag 664

4.3 Byta dörrens övre gångjärn 665

4.3.1 Ta bort dörrens övre gångjärn 665

4.3.2 Montera dörrens övre gångjärn 666

4.4 Byta dörrens övre gångjärn (dörr med display) 667

4.4.1 Ta bort dörrens övre gångjärn 667

4.4.2 Montera dörrens övre gångjärn 668

4.5 Byta dörrens mellersta gångjärn 669

4.5.1 Ta bort dörrens mellersta gångjärn 669

4.5.2 Montera dörrens mellersta gångjärn 670

4.6 Byta dörrens nedre gångjärn 671

4.6.1 Ta bort dörrens nedre gångjärn 671

4.6.2 Montera dörrens nedre gångjärn.... 671

4.7 Byta hylla 672

4.7.1 Ta bort hylla....672

4.7.2 Montera hylla....672

4.8 Byta flaskhylla....673

4.8.1 Ta bort flaskhylla 673

4.8.2 Montera flaskhylla 673

4.9 Byta dörrhylla....674

4.9.1 Ta bort dörrhylla 674

4.9.2 Montera dörrhylla 674

4.10 Byta förvaringsfack....675

4.10.1 Ta bort förvaringsfack 675

4.10.2 Montera förvaringsfack 675

4.11 Byta frukt- och grönsakslåda.... 676

4.11.1 Ta bort frukt- och grönsakslåda 676

4.11.2 Montera frukt- och grönsakslåda 676

4.12 Byta hyllan ovanför frukt- och grönsaksfacket 677

4.12.1 Ta bort hyllan ovanför frukt- och grönsaksfacket.... 677

4.12.2 Montera hyllan ovanför frukt- och grönsaksfacket 678

4.13 Byta fack för frysta matvaror 679

4.13.1 Ta bort fack för frysta matvaror....679

4.13.2 Montera fack för frysta matvaror 679

4.14 Byta LED-överlampa 680

4.14.1 Ta bort LED-överlampa....680

4.14.2 Montera LED-överlampa 680

4.15 Byta LED-sidolampa 681

4.15.1 Ta bort LED-sidolampa 681

4.15.2 Montera LED-sidolampa 682

4.16 Byta LED-fryslampa 684

4.16.1 Ta bort LED-fryslampa....684

4.16.2 Montera LED-fryslampa 684

Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[AS74]		Identifiering av en länk till en videohandledning
[OWY2]		Identifiering av verktyg som behövs
[Stent]		Identifiering av villkor som måste vara uppfyllda
[Ersted]		Identifiering av ett tillstånd (om ..., så ...)
[Spezit]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delar

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar! - Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. - Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor. ■ Säkra tunga komponenter så att de inte faller ner. ■ Stick inte in kroppsdelar i rörliga komponenter. Risk för maskinens säkerhet/funktion! ■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Torxbits TX20[00340865]	6,3 mm (1/4")
Specialverktyg[00342180]

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen långsiktigt.

Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.

Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

Apparaten är bortkopplad från strömförsörjningen.

Dörren är öppen.

1. Ta bort de två skruvhättorna (1).
2. Skruva ur de två skruvarna (2).
3. Ta bort dörrhandtaget (3).
4. Ta bort de två skruvhättorna (1).
5. Skruva ur de två skruvarna (2).
6. Ta bort dörrhandtaget (3).

Dörrhandtaget för den andra dörren kan tas bort på samma sätt.

4.2.2 Montera dörrhandtag

Montera i omvänd ordning.

Reparation

4.3 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. √ Tillbehör inuti apparaten har tagits bort.

4.3.1 Ta bort dörrens övre gångjärn

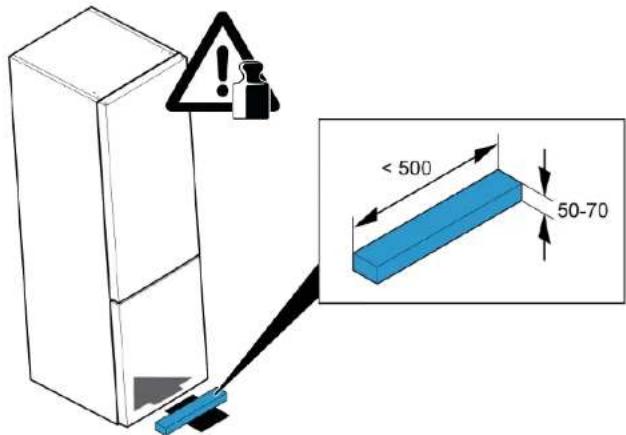

1. För in stöddelen under sockeldelen.

1. Ta bort det övre gångjärnsskyddet (1).
2. Skruva ut de två skruvarna (2).
3. Ta bort det övre gångjärnet (3).

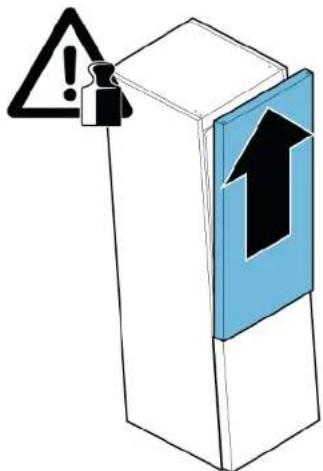

1. Ta bort den övre dörren.

Det övre gångjärnet har nu tagits bort.

4.3.2 Montera dörrens övre gångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens övre gångjärn (dörr med display)

Nödvändiga verktyg:

6

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. √ Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dörrens övre gångjärn

1. För in stöddelen under sockeldelen.

Reparation

1. Ta bort det övre gångjärnsskyddet (1).
2. Lossa elanslutningen (2).
3. Skruva ut jordningsskruven (3).

1. Skruva ut skruven (1).
2. Ta bort det övre gångjärnet (2).

1. Ta bort den övre dörren.

Det övre gångjärnet har nu tagits bort.

4.4.2 Montera dörrens övre gångjärn

Montera i omvänd ordning.

Reparation

4.5 Byta dörrens mellersta gångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

Vassa kanter!

Skärskador

- Använd skyddshandskar.

Lutande maskiner kan glida!

Frakturer/krosskador

- Säkra maskiner så att de inte kan glida.

Risk för fallande delar på grund av lossade skruvar!

Personskador på grund av fallande delar.

Säkra komponenter så att de inte faller ner.

Risk för fallande delar på grund av lossade skruvar!

Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten.

- Säkra komponenter så att de inte faller ner.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. Invändiga tillbehör i apparaten har tagits bort. Dörrens övre gångjärn har tagits bort. Den övre dörren har tagits bort.

4.5.1 Ta bort dörrens mellersta gångjärn

1. Skruva ut de två skruvarna (1).
2. Ta bort det mellersta gångjärnet (2).

1. Ta bort den nedre dörren.

Det mellersta gångjärnet har tagits bort.

Reparation

4.5.2 Montera dörrens mellersta gångjärn

Montera i omvänd ordning.

Reparation

4.6 Byta dörrens nedre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. √ Tillbehör inuti apparaten har tagits bort. Det övre gångjärnet har tagits bort. Det mellersta gångjärnet har tagits bort.

4.6.1 Ta bort dörrens nedre gångjärn

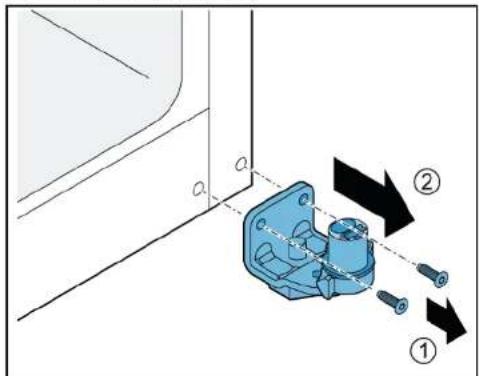

1. Skruva ut de två skruvarna (1).
2. Ta bort det nedre gångjärnet (2).

Dörrens nedre gångjärn har tagits bort.

4.6.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.7 Byta hylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort hylla

1. Lyft upp hyllan baktill (1).
2. Lossa hyllan (2).

Montera i omvänd ordning.

Reparation

4.8 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.9 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort dörrhylla

Lyft dörrhyllan uppåt.

4.9.2 Montera dörrhylla

Montera i omvänd ordning.

Reparation

4.10 Byta förvaringsfack

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort förvaringsfack

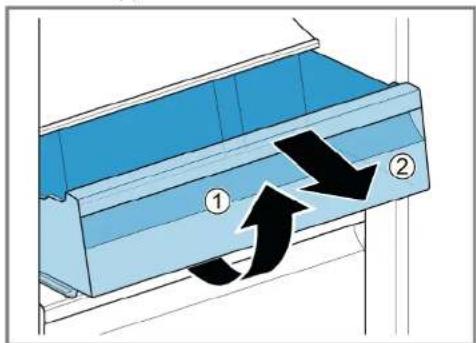

1. Dra ut förvaringsfacket så långt det går.
2. Lyft upp förvaringsfacket framtill (1).
3. Ta bort facket (2).

Förvaringsfacket har tagits bort.

4.10.2 Montera förvaringsfack

Montera i omvänd ordning.

Reparation

4.11 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort frukt- och grönsakslåda

1. Dra ut frukt- och grönsaksfacket så långt det går.
2. Lyft upp frukt- och grönsaksfacket framtill (1).
3. Ta bort facet (2).

Frukt- och grönsaksfacket har tagits bort.

4.11.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.12 Byta hyllan ovanför frukt- och grönsaksfacket

Förutsättning:

Dörren är öppen. Frukt- och grönsaksfacket har tagits bort.→676

4.12.1 Ta bort hyllan ovanför frukt- och grönsaksfacket

1. Tryck tätningsramen uppåt och utåt.

1. Lyft upp tätningsramen och för den bakåt.

1. Ta bort tätningsramen.

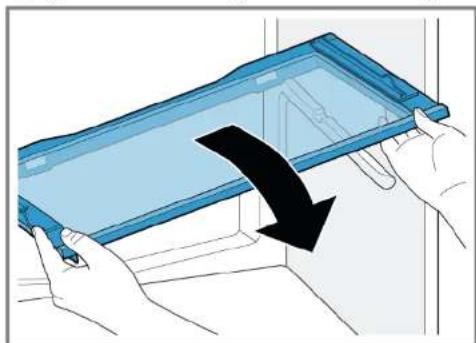

2. Lyft upp hyllan ovanför frukt- och grönsaksfacket och sväng ut den åt sidan.

• Hyllan ovanför frukt- och grönsaksfacket har tagits bort.

Reparation

4.12.2 Montera hyllan ovanför frukt- och grönsaksfacket

Montera i omvänd ordning.

Reparation

4.13 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

4.13.1 Ta bort fack för frysta matvaror

1. Dra ut facket för frysta matvaror helt (1).
2. Ta bort facket för matvaror (2).

Facket för frysta matvaror har tagits bort.

4.13.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.14 Byta LED-överlampa

Nödvändiga verktyg:

Specialverktyg [00342180]

Apparaten har en underhållsfri LED-lampa. Sådana lampor får bara bytas av kundtjänsten eller av auktoriserade tekniker!

FARA!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker. - Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

⚠ FÖRSIKTIGT!

Vassa kanter!

Skärskador

▶ Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. Dörren är öppen.

4.14.1 Ta bort LED-överlampa

1. För demonteringsverktyget mellan LED-överlampan och kylutrymmets innerliner för att lossa lamphakarna (1).
2. Ta bort LED-överlampan (2).

1. Lossa LED-överlampans elanslutning. LED-överlampan har tagits bort.

4.14.2 Montera LED-överlampa

Montera i omvänd ordning.

Reparation

4.15 Byta LED-sidolampa

Nödvändiga verktyg:

Specialverktyg [00342180]

Apparaten har underhållsfria LED-lampor.

Sådana lampor får bara bytas av kundtjänsten eller av auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker.

- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

▶ Använd skyddshandskar.

Risk för skador på komponenter som är känsliga för statisk elektricitet (ESD)!

Skador på komponenter

- Använd ett elektrostatiskt skyddssystem (ESD-armband) innan du rör en ESD-känslig komponent.

Rör inte modulernas anslutningar och strömförande ledningar.

- Transportera bara ESD-känsliga komponenter i ledande material eller i originalförpackningen.

- Håll ESD-känsliga komponenter borta från material som kan laddas av statisk elektricitet (t.ex. plast).

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. Dörren är öppen. √ RC-tillbehör inuti apparaten har tagits bort.

4.15.1 Ta bort LED-sidolampa

1. Stick in demonteringsverktyget mellan lampdiffuser och hölje för att lossa haken (1).
2. Ta ut lampdiffusern (2).
3. Lossa efterföljande fästhakar för diffusern på samma sätt.

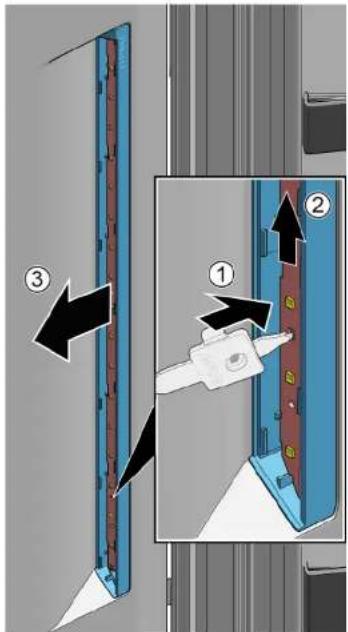

1. Tryck på fästhaken för att lossa den (1).
2. Flytta LED-modulen ca 1 cm uppåt för att koppla bort den från eluttaget (2).
3. Ta bort LED-modulen (3).

På grund av att lampdiffuserns hakar lätt går sönder vid borttagningen, ingår LED-modul och lampdiffuser i reservdelen LED-sidolampa.

1. Stick in demonteringsverktyget mellan lampdiffuser och hölje för att lossa haken (1).
2. Ta ut lampdiffusern (2).
3. Lossa efterföljande fästhakar för diffusern på samma sätt.

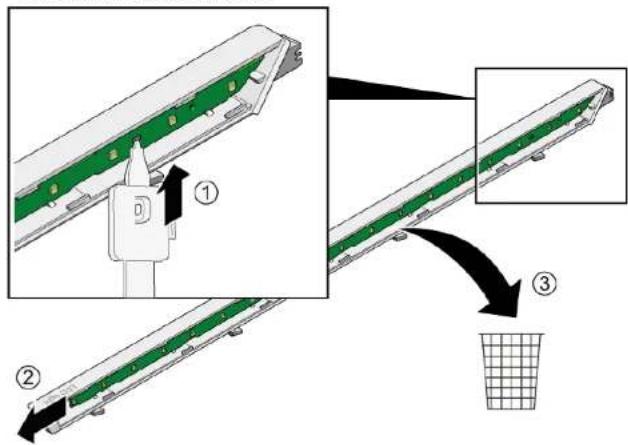

1. Tryck på fästhaken för att lossa den (1).
2. Skjut LED-modulen uppåt och ut ur hålet.
3. De LED-modulhöljen som av säkerhetsskäl har använts för transporten av reservdelarna måste kasseras (3).

1. Montera LED-modulen och lampdiffusern i omvänd ordning jämfört med demonteringen.

Reparation

4.16 Byta LED-fryslampa

Nödvändiga verktyg:

Specialverktyg [00342180]

Apparaten har en underhållsfri LED-lampa.

Sådana lampor får bara bytas av kundtjänsten eller av auktoriserade tekniker!

FARA!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

▶ Elektriska delar ska repareras av behörig elektriker.

- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

FARA!

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

FÖRSIKTIGT!

Vassa kanter!

Skärskador

▶ Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. Dörren är öppen.

4.16.1 Ta bort LED-fryslampa

1. För demonteringsverktyget mellan lampan och höljet vid sidan av lampan för att skapa ett mellanrum (1).
2. För demonteringsverktyget på andra sidan av lampans fästhake och vrid den framåt (2).
3. Ta bort LED-fryslampan (3).

Montera i omvänd ordning.
