BEDIENUNGSANLEITUNG PondoVac Premium OASE

3.1 Gefahren durch die Kombination von Wasser und Elektrizität ................................................... 8

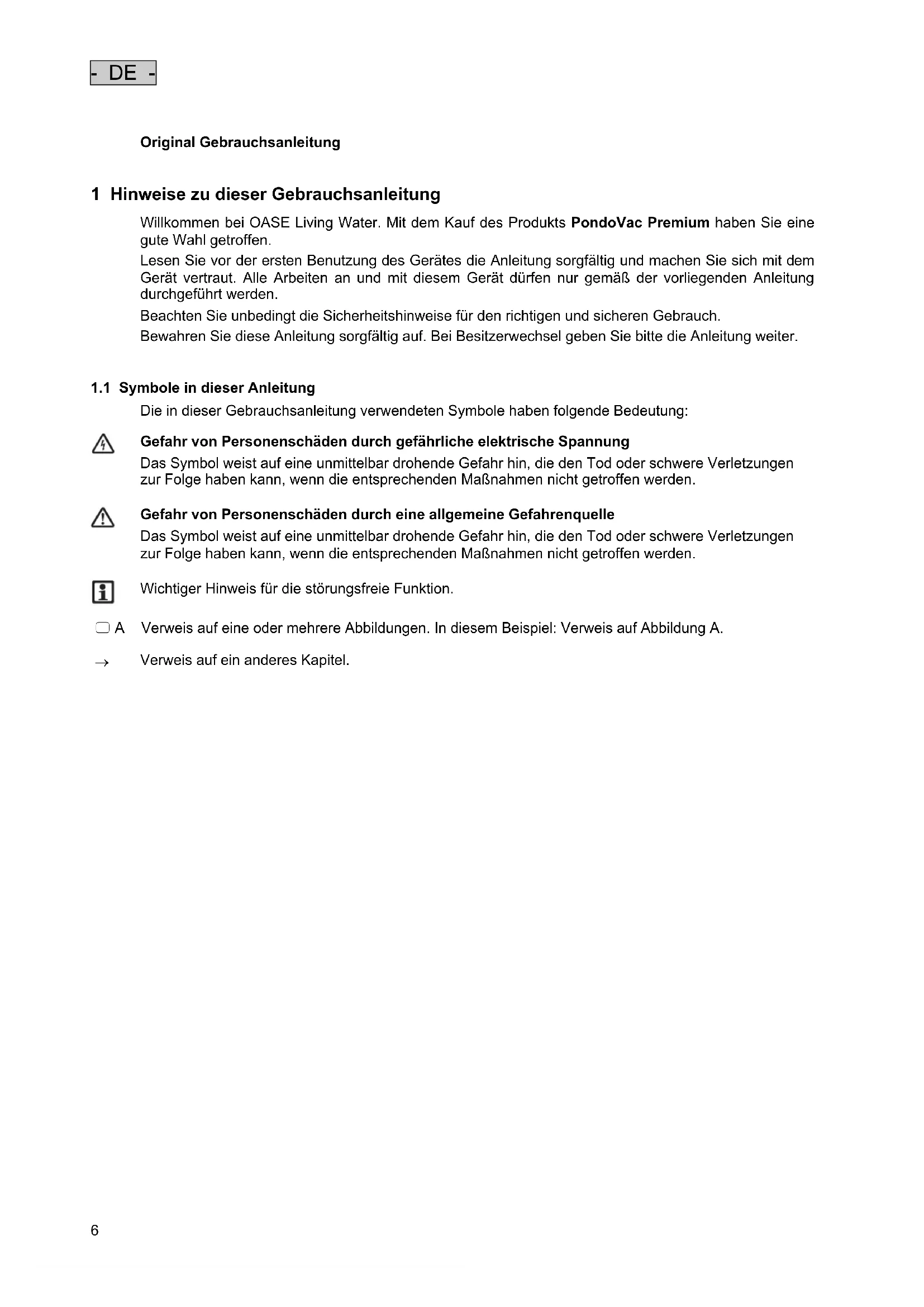

Original Gebrauchsanleitung

1 Hinweise zu dieser Gebrauchsanleitung Willkommen bei OASE Living Water. Mit dem Kauf des Produkts PondoVac Premium haben Sie eine gute Wahl getroffen. Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch. Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.

1.1 Symbole in dieser Anleitung

Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:

Gefahr von Personenschäden durch gefährliche elektrische Spannung Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Wichtiger Hinweis für die störungsfreie Funktion.

A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.

Verweis auf ein anderes Kapitel.- DE -

2 Produktbeschreibung

Beschreibung 1 Griff 2 Fahrwerk 3 Saugerkopf

2 × Verschlussklammer − Fixieren des Saugerkopf auf Adapterring 5 Adapterring 6 Anschluss Ablaufschlauch − C-Druckschlauch − Festkupplung C-Storz 2“ IG Alu mit Dichtung

2 × Spiralkabel mit Steckverbinder − Steckverbinder sind verpolungssicher und können nicht vertauscht werden. − 1 × Anschlussleitung Pumpe − 1 × Steuerleitung Wasserstand-Sensor

2 × Verschlussklammer − Fixieren des Adapterring auf Behälter 9 Behälter − Max. Füllmenge 95 l

2 × Vollgummirad 11 Pumpenfuß 12 Entleerungspumpe − Max. Förderleistung 450 l/min − Fördert Korngröße bis ∅ 50 mm

2 × Lenkrolle mit Feststellbremse − Verhindert unbeabsichtigtes Anfahren des Schlammsaugers 14 Verbinder DN 50 mit 2 Schellen − Verbindet Entleerungspumpe mit Rückschlagklappe

4 × Wasserstand-Sensor − Schaltet Entleerungspumpe automatisch ein. 16 Rückschlagklappe − Verhindert Wasserrücklauf vom Ablaufschlauch(6) − Erzeugt Saugvakuum 17 Anschluss für Saugschlauch − ∅ 50 mm 18 Filterstützkorb − Integrierter Schwimmer schützt Elektronik vor eindringendem Wasser bei Überschreiten der max. Wasserhöhe 19 Filtersieb VA − Schützt Elektronik vor eindringenden Schmutzpartikeln 20 Bedieneinheit 21 Netzkabel − Kabellänge ca. 7,50 m 22 Kabelhalter- DE -

2.2 Funktionsbeschreibung

Das Gerät saugt durch den Saugschlauch Schlamm aus Gewässern ab, der im Behälter gesammelt wird. Sensoren im Behälter messen den Wasserstand. Ab einem bestimmten Wasserstand schaltet die Entleerungspumpe automatisch ein. Das Schmutzwasser wird über den Ablaufschlauch aus dem Behälter gepumpt. Das Bedienfeld mit integrierter LED Anzeige ermöglicht eine genaue Übersicht des Wasserstands. Zusätzlich können Sauger und Entleerungspumpe manuell gesteuert werden. Abgesaugte, feste Schmutzpartikel können die Lackierung des gusseisernen Gehäuses der Entleerungspumpe lösen. Die Bildung einer leichten Rostschicht auf dem Gehäuse ist normal und beeinträchtigt nicht die Funktion der Entleerungspumpe. ► Für den Betrieb ist Zubehör erforderlich. Dieses Zubehör ist nicht Bestandteil des Lieferumfangs und muss separat erworben werden. ► Extrem starke Saugleistung mit bis zu 333 l/min. ► Das robuste Fahrwerk mit Vollgummirädern und Feststellbremse sorgt für sehr gute Beweglichkeit und Standsicherheit.

2.3 Bestimmungsgemäße Verwendung

PondoVac Premium, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet werden: ► Zum Absaugen von Teichschlamm. ► Zum Reinigen von Teichen, Schwimmteichen und Pools. ► Betrieb unter Einhaltung der technischen Daten. ► Für private oder gewerbliche Zwecke.

Für das Gerät gelten folgende Einschränkungen: ► Betrieb nur mit Wasser bei einer Wassertemperatur von +4 °C … +35 °C. ► Niemals andere Substanzen als Wasser fördern. ► Nicht als Trockensauger verwenden. ► Niemals ohne Wasserdurchfluss betreiben. ► Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

3 Sicherheitshinweise Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachge- mäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

3.1 Gefahren durch die Kombination von Wasser und Elektrizität

► Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen. ► Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.- DE -

3.2 Vorschriftsmäßige elektrische Installation

► Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elektrofachkraft vorgenommen werden. ► Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen, Vorschriften und Bestimmungen. ► Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. ► Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung. ► Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. ► Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

► Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.

3.3 Sicherer Betrieb

► Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden. ► Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung. ► Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann. ► Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich aufgefordert werden. ► Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autorisierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen. ► Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. ► Nehmen Sie niemals technische Änderungen am Gerät vor.

► Bei einer beschädigten Leitung muss das Gerät bzw. die Komponente von einer autorisierten Kundenstelle oder dem Hersteller ersetzt werden. ► Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! ► Halten Sie die Steckdose und den Netzstecker trocken. ► Halten Sie die Steckverbinder trocken.- DE -

4 Aufstellen und Anschließen B, C

Achtung! Gefährliche elektrische Spannung. Mögliche Folgen: Tod oder schwere Verletzungen beim Betrieb elektrischer Geräte oder Installationen in oder an Gewässern. Schutzmaßnahmen: ► Gerät mindestens in einem Abstand von 2 m zum Gewässer aufstellen. ► Einen waagerechten, festen Untergrund wählen, um ein Umkippen zu vermeiden. ► Feststellbremse arretieren, um ein unbeabsichtigtes Anfahren während des Betriebs zu vermeiden. ► Nationale und regionale Vorschriften einhalten.

Gerät nur oberhalb des Wasserniveaus aufstellen und betreiben. Mögliche Folgen, wenn das Gerät unterhalb des Wasserniveaus betrieben wird: ► Wasser fließt selbsttätig in den Behälter. Der Saugbetrieb wird gestört. ► Bei abgeschaltetem Gerät fließt Wasser selbsttätig durch den Behälter. Der Teich / das Becken wird entleert.

Gerät transportieren und aufstellen. ► Das Fahrwerk des Geräts verwenden. ► Das Gerät nicht am Griff heben. ► Das Gerät hat ein Gewicht von mehr als 40 kg. Zum Heben geeignete Tragehilfe verwenden.

Grundsätzliche Bedingungen, die einzuhalten sind: ► Das Schmutzwasser in die Kanalisation oder so weit vom Teich entfernt ableiten, dass es nicht in den Teich zurückfließen kann. ► Netz- und Verlängerungskabel vollständig abwickeln. − Kabelbündel vermeiden ► Ablauf und Saugschwimmschlauch, sowie Düsen von Oase anschließen. − Empfehlung: Die ersten 10 Meter einen formstabilen Ablaufschlauch verwenden. Ein knickfreier Ablaufschlauch gewährleistet störungsfreies Abfließen des Schmutzwassers.- DE -

PVC0013 1 Ein-/Ausschalten off: Gerät ist ausgeschaltet on: Gerät ist eingeschaltet − Sauger läuft an − Entleerungspumpe schaltet ein, wenn der max. Wasserstand erreicht ist. (1) 2 Motorschutzschalter einschalten Motorschutzschalter schaltet die Entleerunspumpe bei Blockierung aus. (→ Störungsbeseitigung) − Entsperrtaste springt hervor − Entleerungspumpe wieder einschalten: Entsperrtaste drücken 3 Pump ON Manuelles Entleeren des Behälters, z. B. nach dem Betrieb oder damit sich das Gerät leichter bewegen lässt. − Taste drücken: Entleerungspumpe schaltet ein (LED leuchtet) − Taste loslassen: Entleerungspumpe schaltet aus 4 Vac OFF Manuelles Ausschalten des Saugers, wenn die Schallemission kurzzeitig reduziert werden soll − Taste drücken: Sauger schaltet aus (LED leuchtet) − Taste loslassen: Sauger schaltet ein 5 LEDs zur Wasserstandsanzeige LEDs grün leuchten: ••• maximaler Wasserstand •• mittlerer Wasserstand • niedriger Wasserstand LED rot leuchtet: • minimaler Wasserstand

Achtung! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: Bevor Sie das Gerät in Betrieb nehmen, Netzspannung aller im Wasser befindlichen Geräte abschalten.

Hinweis! Elektronik wird zerstört. Das Gerät niemals ohne Filterelement betreiben!

► Teleskopstange mit Saugschwimmschlauch und Düse ins Wasser tauchen und den Teich-/Poolboden absaugen. ► Die grünen LEDs auf der Bedieneinheit zeigen durch Leuchten/Flackern den Wasserstand im Behälter − • ... ••: Entleerungspumpe schaltet automatisch ein und fördert das Schmutzwasser aus dem Behälter. − •• … •••: Der max. Wasserstand wird erreicht. Auf dem Behälterboden hat sich übermäßig Schmutz gesammelt, die Entleerungspumpe kann das Schmutzwasser nicht mehr fördern. ► Bei Bedarf kann der Sauger mit „Vac OFF“ manuell ausgeschaltet werden. ► Bei Bedarf kann die Entleerungspumpe mit „Pump ON“ manuell eingeschaltet werden. − Empfehlung: Entleeren Sie den Behälter, um das Gewicht zu reduzieren. Das Gerät kann leichter bewegt werden. − Um während der Entleerung den Sauger auszuschalten, „Pump ON“ und „Vac OFF“ gleichzeitig gedrückt halten. ► Vor Reinigung und Wartung den Behälter über die Entleerungspumpe entleeren. − Empfehlung: Klares Wasser saugen und erneut Entleeren. Schmutzpartikel werden gelöst und abtransportiert. ► Gerät nach jedem Einsatz reinigen. (→ Reinigung und Wartung)- DE -

6 Störungsbeseitigung Störung Ursache Abhilfe Gerät schaltet nicht ein Keine Netzspannung Netzspannung einschalten Sauger läuft nicht an Kohlebürsten sind abgenutzt Kohlebürsten ersetzen lassen(→ Kohlebürsten ersetzen) Saugleistung vermindert Teleskopstange mit Saugaufsatz zu tief eingetaucht Max. Eintauchtiefe von 2,60 m einhalten Saugschlauch oder Saugaufsatz ist verschmutzt Reinigen Entleerungspumpe ist ausgeschaltet und Rückschlagklappe ist blockiert Reinigen − Wasser mit Ablaufschlauch einsaugen bis Ventil freigespült ist − Rückschlagventil reinigen Sauger schaltet ein und aus Tritt bei leerem Behälter nach dem Einschalten auf Normales Verhalten − Sauger und Entleerungspumpe müssen sich einregeln Max. Wasserstand ist überschritten − Behälter entleeren − Entleerungspumpe reinigen − Ablaufschlauch knickfrei verlegen Entleerungspumpe fördert kaum oder nicht Motorschutzschalter hat ausgelöst − Behälter entleeren − Pumpe reinigen − Entsperrtaste drücken Pumpeneingang ist verstopft Reinigen Ablaufschlauch verursacht Wasserrückstau Ablaufschlauch knickfrei verlegen Entleerungspumpe läuft nicht automatisch an Wasserstand-Sensoren sind verschmutzt Reinigen Steckverbinder sind nicht korrekt verbunden Verbinden, Überwurfmuttern festdrehen

• • … ••• LEDs leuchten Wassertand ist zu hoch − Behälter entleeren. − Entleerungspumpe reinigen − Ablaufschlauch knickfrei verlegen Wasserstand-Sensoren sind verschmutzt − Reinigen Entleerungspumpe ist verstopft − Reinigen- DE -

7 Reinigung und Wartung

Achtung! Gefährliche elektrische Spannung! Mögliche Folgen: Tod oder schwere Verletzungen. Schutzmaßnahmen: Vor Arbeiten am Gerät Netzspannung abschalten und gegen unbeabsichtigtes Wiedereinschalten sichern.

Ger Grundsätzliche Bedingungen, die einzuhalten sind: ► Steckverbinder der Spiralkabel sind bei Auslieferung verbunden. − Steckverbinder muss bei Reinigung und Wartung nicht gelöst werden. ► Gerät vor jedem Öffnen ausschalten und Netzstecker ziehen. ► Entleerungspumpe nicht aus dem Behälter heben. Anschlusskabel kann beschädigt werden. ► Saugerkopf nie auf dem Filterelement ablegen, um Beschädigung zu vermeiden. Saugerkopf auf die Seite oder den Griff legen.

7.1 Behälter reinigen

1. Verschlussklammer am Adapterring lösen.

2. Den Saugkopf am Griff abheben.

3. folgende Teile mit klarem Wasser und einer weichen Bürste reinigen:.

− Wasserstand-Sensor − Pumpeneingang − Festkupplung C-Storz 2 − Behälter von innen

4. Gerät in umgekehrter Reihenfolge zusammenbauen.

Voraussetzung: Saugerkopf mit Adapterring ist abgenommen.

1. Schelle am Verbinder lösen und Pumpe abziehen.

2. Rückschlagklappe gegen den Uhrzeigersinn abdrehen.

3. Mit klarem Wasser und einer weichen Bürste reinigen.

4. Teile in umgekehrter Reihenfolge zusammenbauen.

Voraussetzung: Saugerkopf mit Adapterring ist abgenommen.

1. Filterstützkopf gegen den Uhrzeigersinn drehen.

2. Filterstützkopf und Filter abziehen und mit klarem Wasser und einer weichen Bürste reinigen.

3. Schwimmer im Filterstützkorb prüfen. Schwimmer muss sich frei bewegen lassen.

4. Teile in umgekehrter Reihenfolge zusammenbauen.- DE -

8 Lagern/Überwintern ► Gerät so weit wie möglich entleeren, eine gründliche Reinigung durchführen und auf Schäden überprüfen. ► Sämtliche Schläuche, Rohrleitungen und Anschlüsse soweit wie möglich entleeren. ► Gerät trocken und frostfrei lagern.

9 Verschleißteile Folgende Komponenten sind Verschleißteile und unterliegen nicht der Gewährleistung: ► Kohlebürsten − Bei verschlissenen Kohlebürsten den Gerätekopf zur Reparatur an OASE schicken.

Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahmesystem. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.- DE -

11 Technische Daten PondoVac Premium Bemessungsspannung V AC 230 Netzfrequenz Hz 50 Leistungsaufnahme Entleerungspumpe W 800 Leistungsaufnahme Sauger W 1500 Maximale Leistungsaufnahme W 2300 Schmelzsicherung 5 × 20 mm, 250 V A T8 Länge Netzkabel m 7,50 Zulässige Wassertemperatur °C +4 … +35 Maximales Füllvolumen Behälter l 95 Luftschallemission dB(A) <60 Abmessungen L × B × H mm 580 × 605 × 970 Gewicht ohne Wasser kg 44 mit Wasser kg 140 Entleerungspumpe Maximale Förderleistung l/min 450 Maximale Förderhöhe m 8,3 Maximale Korngröße mm ∅ 50 Sauger Maximale Förderleistung l/min 333 Maximale Förderhöhe (Eintauchtiefe Saugschlauch) m 2,60 Schmutzauslauf Anzahl ST 1 Anschluss Ablaufschlauch C-Storz 2‘‘ Maximale Ablaufschlauchlänge m 30

Entleerungspumpe: Staubdicht. Wasserdicht bis 1 m Tiefe. Sauger: Schutz gegen das Eindringen von Spritzwasser. Nicht mit normalem Hausmüll entsorgen. Gerät hier nicht anheben. Achtung! Lesen Sie die Gebrauchsanleitung.- EN -
