Marke	Oase
Modell	LunaLed 6s
Produkttyp	Beleuchtung für Brunnen und Felsen
Bestimmungsgemäße Verwendung	Beleuchtung von Felsenbrunnen
Stromversorgung	Sicherheitstransformator 12 V DC im Lieferumfang
Sicherheitsabstand Transformator-Wasser	mindestens 2 m
Anschlusskabel	Außenbereich, Typ H05RN-F, mindestens entsprechender Querschnitt
Installation	Bohren des Felsens, Anschrauben des Schlauchanschlusses, Kabelführung
Inbetriebnahme	Pumpe einschalten, Transformator anschließen
Einstellung der Sprudelintensität	Drehen der Edelstahlkappe oder Einstellen der Pumpe
Wartung	Leuchtring mit einem weichen Tuch reinigen
Winterlagerung	Kann bei Trockenheit installiert bleiben
Geräteschutz	Nicht mit Dimmer verwenden, Kabel und Gehäuse intakt
Zugelassene Personen	Kinder <8 Jahre und behinderte Personen unter Aufsicht
Ersatzteile	Erhältlich auf der OASE-Website (Originalteile)
Material der Kappe	Edelstahl
Mitgeliefertes Zubehör	Transformator, Dichtung, Schlauchanschluss
Kompatibilität	Pumpe (nicht im Lieferumfang), passender Schlauch
Mögliche Störung	Verschmutzter Leuchtring, überhitzter Transformator
Entsorgung	Kabel durchtrennen und über Rücknahmesystem recyceln

Häufig gestellte Fragen - LunaLed 6s OASE

Wie installiere ich den LunaLed 6s in einem Felsenbrunnen?

Bohren Sie den Felsenbrunnen (B), schrauben Sie den Schlauchanschluss (D) an, führen Sie das Kabel (1) in den Schlauch (2) bis zum Kabelauslass des Anschlusses (E), setzen Sie dann den Leuchtring von oben in das Bohrloch ein. Bringen Sie die Dichtung (3) an und schrauben Sie den Anschluss (4) fest. Verbinden Sie den Schlauch (5) mit der Pumpe.

Was tun, wenn der Leuchtring nicht leuchtet?

Überprüfen Sie den Netzanschluss. Wenn der Transformator überhitzt ist, lassen Sie ihn abkühlen. Ist er defekt, ersetzen Sie ihn. Wenn der Leuchtring defekt ist, ersetzen Sie den LunaLed.

Wie reinige ich den Leuchtring LunaLed 6s?

Reinigen Sie den Leuchtring mit einem weichen Tuch und klarem Wasser. Eine regelmäßige Reinigung verhindert eine Abnahme der Beleuchtungsleistung.

Kann ich einen Dimmer mit dem LunaLed 6s verwenden?

Nein, schließen Sie das Gerät nicht an eine Stromversorgung mit Dimmer an. Die elektrischen Komponenten sind empfindlich und könnten zerstört werden.

Welcher Sicherheitsabstand zwischen Transformator und Wasser?

Der Sicherheitstransformator muss mindestens 2 Meter vom Beckenrand entfernt, außerhalb des Wassers, installiert werden.

Wie stelle ich die Sprudelintensität ein?

Drehen Sie die Edelstahlkappe des Leuchtrings (H) oder stellen Sie den Durchfluss der angeschlossenen Pumpe ein.

Was tun, wenn die Beleuchtungsleistung nachlässt?

Reinigen Sie den Leuchtring (G). Wenn das Problem weiterhin besteht, überprüfen Sie die Sauberkeit der Pumpe.

Kann der LunaLed 6s im Winter an Ort und Stelle bleiben?

Ja, wenn das Gerät trocken steht, kann es während Frostperioden installiert bleiben. Andernfalls lagern Sie es an einem trockenen Ort.

Welche Verlängerungskabel für den Außenbereich verwenden?

Verwenden Sie Verlängerungskabel gemäß DIN VDE 0620, mit einem Mindestquerschnitt entsprechend H05RN-F, und stets im abgerollten Zustand.

Wo finde ich Ersatzteile für den LunaLed 6s?

Die originalen OASE-Ersatzteile sind auf der OASE-Website erhältlich. Verwenden Sie stets Originalteile, um die Zuverlässigkeit zu gewährleisten.

BEDIENUNGSANLEITUNG LunaLed 6s OASE

DE Gebrauchsanleitung

Original Gebrauchsanleitung

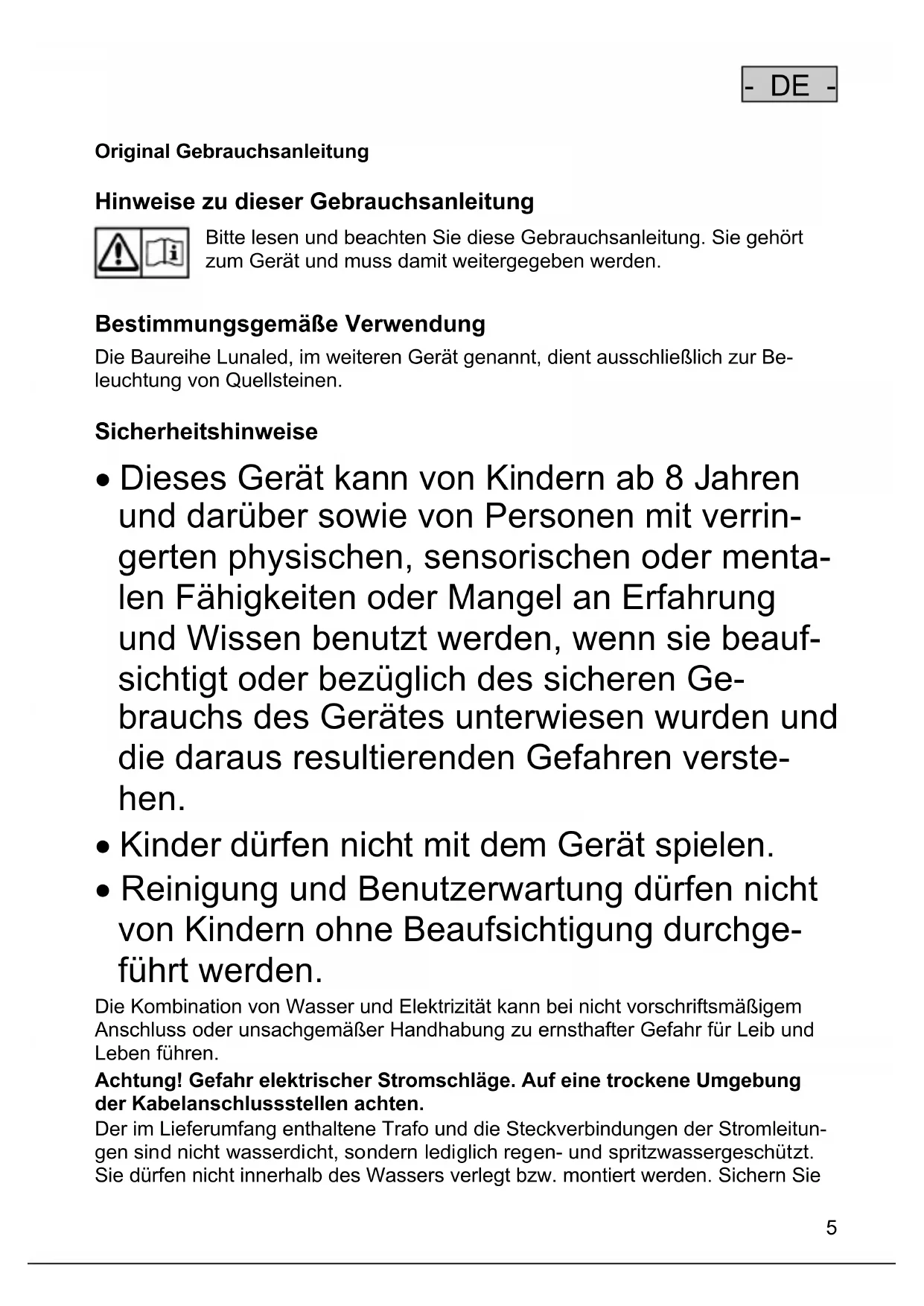

Hinweise zu dieser Gebrauchsanleitung

Bitte lesen und beachten Sie diese Gebrauchsanleitung. Sie gehört zum Gerät und muss damit weitergegeben werden.

Bestimmungsgemäße Verwendung

Die Baureihe Lunaled, im weiteren Gerät genannt, dient ausschließlich zur Beleuchtung von Quellsteinen.

Sicherheitshinweise

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und Leben führen.

Achtung! Gefahr elektrischer Stromschläge. Auf eine trockene Umgebung der Kabelanschlussstellen achten.

Der im Lieferumfang enthaltene Trafo und die Steckverbindungen der Stromleitungen sind nicht wasserdicht, sondern lediglich regen- und spritzwassergeschützt. Sie dürfen nicht innerhalb des Wassers verlegt bzw. montiert werden. Sichern Sie

- DE -

die Steckerverbindung gegen Feuchtigkeit. Der Sicherheitstransformator muss einen Mindestabstand von 2 m zum Teichrand haben. Verlegen Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel, die für den Außeneinsatz zugelassen sind. Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F. Verlängerungsleitungen müssen der DIN VDE 0620 genügen. Leitungen nur im abgewickelten Zustand verwenden. Elektrische Installationen an Gartenteichen und Schwimmbecken müssen den nationalen und internationalen Errichterbestimmungen entsprechen. Vergleichen Sie die elektrischen Daten des Versorgungsnetzes mit denen des Typenschildes.

Bei defektem Kabel oder Gehäuse darf das Gerät nicht betrieben werden! Netzstecker ziehen! Tragen bzw. ziehen Sie das Gerät nicht an der Anschlussleitung. Betreiben Sie das Gerät ausschließlich mit dem zugehörigen Sicherheitstransformator aus dem Lieferumfang. Öffnen Sie niemals das Gehäuse des Gerätes oder dessen zugehörige Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Ziehen Sie immer den Netzstecker aller im Wasser befindlichen Geräte und von diesem Gerät, bevor Sie Arbeiten am Gerät durchführen! Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann!

Installation

Empfindliche elektrische Bauteile!

Mögliche Folge: Das Gerät wird zerstört.

Schutzmaßnahme: Gerät nicht an eine dimmbare Stromversorgung anschließen.

Wichtig: Sicherheitsabstand zwischen Transformator und Wasser einhalten (A).

• Quellstein durchbohren (B).
• Nur Lunaled 9: Durchmesser des Schlauchverbinders anpassen (C). – Schlauchverbinder aufdrehen (D).
• Anschlussleitung (1) durch den Schlauch (2) bis zum Kabelaustritt im Schlauchverbinder führen (E) und Schlauch (2) anschließen.
• Leuchtring von oben in das Bohrloch des Quellsteins stecken (E).
• Dichtung einsetzen (3) und Schlauchverbinder zudrehen (4).
• Schlauch (5) an Schlauchverbinder und Pumpe anschließen.
• Am Transformator die Anschlussleitung mit der Überwurfmutter sichern (F).

Inbetriebnahme

Einschalten: Pumpe einschalten. Transformator in die Steckdose stecken.

Ausschalten: Pumpe ausschalten. Transformator aus der Steckdose ziehen.

Sprudelstärke regulieren: Edelstahlkappe des Leuchtrings drehen (H) oder angeschlossene Pumpe regulieren.

Störungsbeseitigung

Störung	Ursache	Abhilfe
Lunaled leuchtet nicht	Netzanschluss nicht hergestellt	Netzanschluss kontrollieren
	Transformer überhitzt	Transformer abkühlen lassen
	Transformer defekt	Transformer ersetzen
	Leuchtring defekt	Lunaled ersetzen
Leuchtleistung lässt nach	Leuchtring verschmutzt	Leuchtring reinigen (G)
Wasserbild ungleichmäßig	Fremdkörper in Lunaled	Leuchtring reinigen (G)
	Pumpe verschmutzt	Pumpe reinigen

Lagern/Überwintern

Steht das Gerät trocken, kann es bei Frost installiert bleiben.

Ersatzteile

Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zuverlässig.

Ersatzteilzeichnungen und Ersatzteile finden Sie auf unserer Internetseite.

www.oase-livingwater.com/ersatzteile

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

- Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesystem entsorgen.
