LunaLed 6s - Oświetlenie OASE - Bezpłatna instrukcja obsługi

Marka	Oase
Model	LunaLed 6s
Typ produktu	Oświetlenie do fontanny i skały
Zgodne przeznaczenie	Oświetlenie skał fontanny
Zasilanie	Transformator bezpieczeństwa 12 V DC w zestawie
Bezpieczna odległość transformatora od wody	minimum 2 m
Przewód przyłączeniowy	Na zewnątrz, typ H05RN-F, minimalny przekrój zgodny
Instalacja	Wiercenie w skale, przykręcenie złączki węża, poprowadzenie kabla
Uruchomienie	Włączyć pompę, podłączyć transformator
Regulacja intensywności bulgotania	Obrócić nakrętkę ze stali nierdzewnej lub ustawić pompę
Konserwacja	Czyścić pierścień świetlny miękką ściereczką
Przechowywanie zimą	Może pozostać zainstalowany, jeśli jest suchy
Ochrona urządzenia	Nie używać z regulatorem, kabel i obudowa nienaruszone
Dozwoleni użytkownicy	Dzieci poniżej 8 lat i osoby niepełnosprawne pod nadzorem
Części zamienne	Dostępne na stronie OASE (oryginalne)
Materiał nakrętki	Stal nierdzewna
Dołączone akcesoria	Transformator, uszczelka, złączka węża
Kompatybilność	Pompa (nie dołączona), odpowiedni wąż
Możliwe usterki	Zabrudzony pierścień świetlny, przegrzany transformator
Utylizacja	Przeciąć kabel i oddać do recyklingu (w systemie zwrotnym)

Często zadawane pytania - LunaLed 6s OASE

Jak zainstalować LunaLed 6s w skale fontanny?

Wywiercić otwór w skale fontanny (B), przykręcić złączkę węża (D), poprowadzić kabel (1) w wężu (2) do wyjścia kabla złączki (E), następnie włożyć pierścień świetlny od góry do otworu. Umieścić uszczelkę (3) i przykręcić złączkę (4). Podłączyć wąż (5) do pompy.

Co zrobić, jeśli pierścień świetlny nie świeci?

Sprawdź podłączenie do sieci. Jeśli transformator jest przegrzany, poczekaj aż ostygnie. Jeśli jest uszkodzony, wymień go. Jeśli pierścień świetlny jest uszkodzony, wymień LunaLed.

Jak wyczyścić pierścień świetlny LunaLed 6s?

Czyść pierścień świetlny miękką ściereczką i czystą wodą. Regularne czyszczenie zapobiega spadkowi mocy oświetlenia.

Czy mogę używać regulatora z LunaLed 6s?

Nie, nie podłączaj urządzenia do zasilania z regulatorem. Elementy elektryczne są delikatne i mogą zostać zniszczone.

Jaka jest bezpieczna odległość między transformatorem a wodą?

Transformator bezpieczeństwa musi być zainstalowany w odległości co najmniej 2 metry od krawędzi zbiornika, poza wodą.

Jak wyregulować intensywność bulgotania?

Obróć nakrętkę ze stali nierdzewnej pierścienia świetlnego (H) lub ustaw przepływ podłączonej pompy.

Co zrobić, jeśli moc oświetlenia spada?

Wyczyść pierścień świetlny (G). Jeśli problem nadal występuje, sprawdź czystość pompy.

Czy LunaLed 6s może pozostać na miejscu zimą?

Tak, jeśli urządzenie jest suche, może pozostać zainstalowane w okresach mrozu. W przeciwnym razie przechowuj je w suchym miejscu.

Jakich przedłużaczy używać na zewnątrz?

Używaj przedłużaczy zgodnych z normą DIN VDE 0620, o minimalnym przekroju równym H05RN-F, i zawsze w stanie rozwiniętym.

Gdzie znaleźć części zamienne do LunaLed 6s?

Oryginalne części zamienne OASE są dostępne na stronie internetowej OASE. Zawsze używaj oryginalnych części, aby zapewnić niezawodność.

INSTRUKCJA OBSŁUGI LunaLed 6s OASE

PL Instrukcja użytkowania

CS Návod k použití

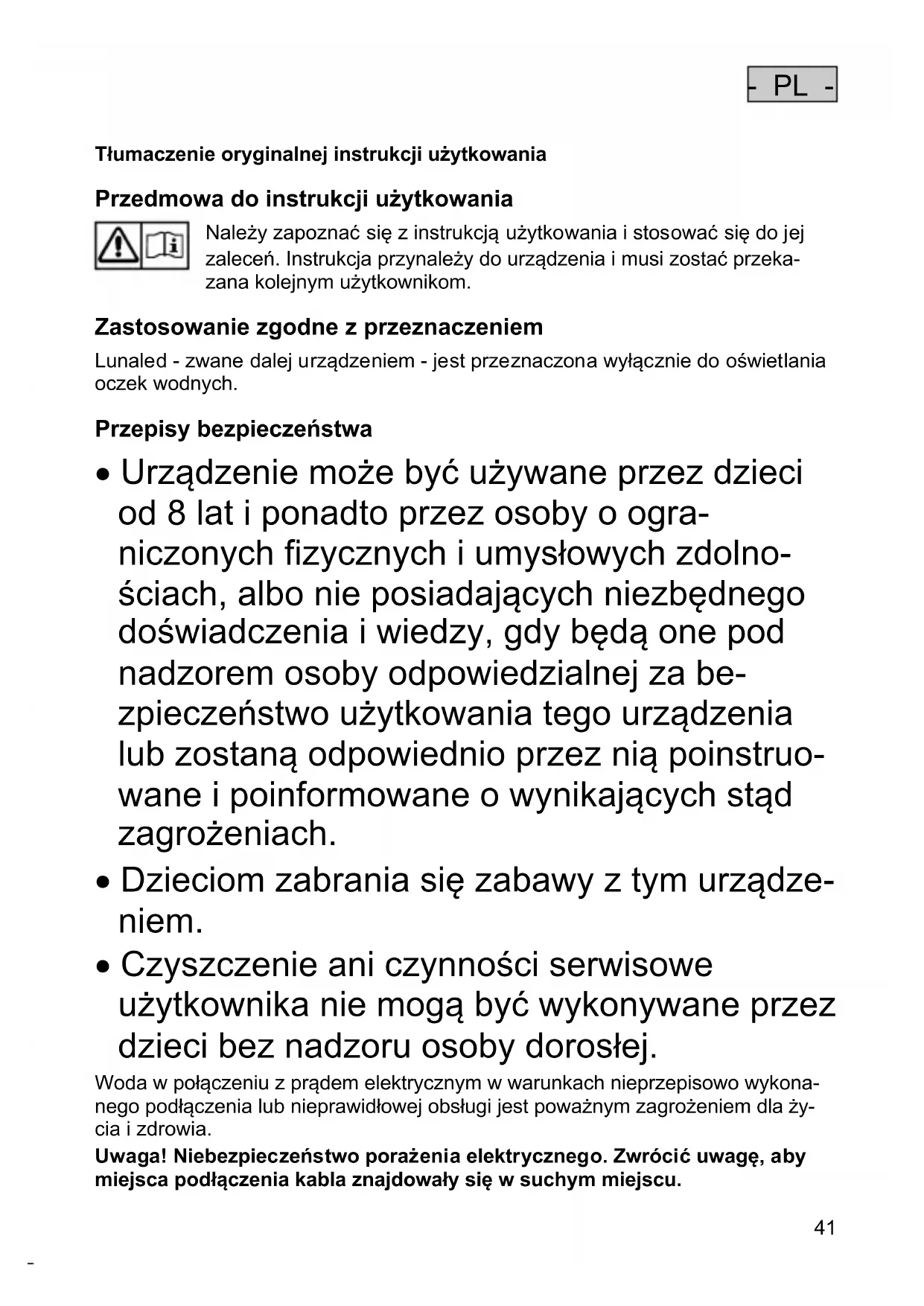

Tłumaczenie oryginalnej instrukcji użytkowania

Przedmowa do instrukcji użytkowania

Należy zapoznać się z instrukcją użytkowania i stosować się do jej zaleceń. Instrukcja przynależy do urządzenia i musi zostać przekazana kolejnym użytkownikom.

Zastosowanie zgodne z przeznaczeniem

Lunaled - zwane dalej urządzeniem - jest przeznaczona wyłącznie do oświetlania oczek wodnych.

Przepisy bezpieczeństwa

- Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umysłowych zdolnościach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach.

• Dzieciom zabrania się zabawy z tym urządzeniem.
• Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.

Woda w połączeniu z prądem elektrycznym w warunkach nieprzepisowo wykonanego podłączenia lub nieprawidłowej obsługi jest poważnym zagrożeniem dla życia i zdrowia.

Uwaga! Niebezpieczeństwo porażenia elektrycznego. Zwrócić uwagę, aby miejsca podłączenia kabla znajdowały się w suchym miejscu.

- PL -

Transformer i złączki wtykowe przewodów elektrycznych objęte dostawą nie są wodoszczelne, lecz tylko odporne na rozpryskującą się wodę i opady atmosferyczne. Nie wolno ich układać ani montować w sposób zanurzony w wodzie. Połączenie wtykowe należy zabezpieczyć przed przedostaniem się wilgoci. Transformator zabezpieczający należy umieścić w odległości przynajmniej 2 m od brzegu stawu. Przewód przyłączeniowy poprowadzić tak, aby był całkowicie zabezpieczony przed uszkodzeniami. Stosować tylko kable dopuszczone do użytkowania w niekorzystnych warunkach atmosferycznych. Przewody łączące z siecią nie mogą mieć mniejszego przekroju poprzecznego niż przewody oponowe o oznaczeniu skrótowym H05RN-F. Przedłużacze muszą spełniać wymogi normy DIN VDE 0620. Przewody użytkować tylko w stanie rozwiniętym. Instalacje elektryczne stawów ogrodowych i basenów kąpielowych muszą spełniać wymagania przepisów międzynarodowych i lokalnych krajowych. Należy porównać parametry elektryczne sieci zasilającej z danymi na tabliczce znamionowej.

Eksploatacja urządzenia z uszkodzonym kablem lub obudową jest zabroniona! Wyciągnąć wtyczkę sieciową! Nie nosić lub ciągnąć urządzenia chwytając za kabel przyłączeniowy.

Urządzenie użytkować wyłącznie z przynależnym transformatorem zabezpieczającym, objętym zakresem dostawy. Obudowę urządzenia lub przynależnych podzespołów otwierać tylko w okolicznościach wyraźnie sprecyzowanych w instrukcji użytkowania. Przed przystąpieniem do prac przy urządzeniu zawsze najpierw wyciągnąć jego wtyczkę, jak również wtyczki wszystkich innych urządzeń znajdujących się w wodzie. W razie wystąpienia problemów i wątpliwości proszę się zwrócić - dla własnego bezpieczeństwa - do specjalisty elektryka!

Instalacja

Wrażliwe elementy elektryczne.

Możliwy skutek: Urządzenie zostanie zniszczone.

Środki zabezpieczające: Nie podłączać urządzenia do zasilania z regulacją napięcia.

Ważne: Zachować bezpieczną odległość między transformatorem a zbiornikiem wody (A).

• Przewiercić kamienie oczka (B).
• Tylko Lunaled 9: Dopasować średnicę łącznika węża (C).
  – Wkręcić łącznik węża (D).
• Poprowadzić przewód przyłączeniowy (1) przez wąż (2) do wyjścia kabla w łączniku węża (E), a następnie podłączyć wąż (2).
• W nawierconych otworach umieścić, nakładając z góry, pierścień świetlny (E).
• Umieścić uszczelnienie (3) i dokręcić złącze węża (4).
• Połączyć wąż (5) przy łączniku węża z pompą.
• Przewód przyłączeniowy od strony transformatora zabezpieczyć za pomocą nakrętki łączącej (F).

Uruchomienie

Włączanie: Włączyć pompę. Podłączyć transformator do gniazdka sieciowego. Wyłączanie: Wyłączyć pompę. Odłączyć transformator od gniazdka sieciowego.

Wyregulować moc fontanny: Pociągnąć wykonaną ze stali szlachetnej pokrywę pierścienia świetlnego (H) lub wyregulować podłączoną pompę.

Usuwanie usterek

Błąd	Przyczyna	Środki zaradcze
Lunaled nie świeci się	Nie wykonano podłączenia do sieci	Skontrolować podłączenie do sieci
	Przegrzany transformator	Schłodzić transformator
	Wadliwy transformator	Wymienić transformator
	Wadliwy pierścień świetlny	Wymienić Lunaled
Obniżenie jasności świe- cenia	Zabrudzony pierścień świetlny	Wyczyścić pierścień świetlny (G)
Nierównomierny sposób wypływu wody	Obcy przedmiot w Lunaled	Wyczyścić pierścień świetlny (G)
	Zabrudzona pompa	Wyczyścić pompę

Magazynowanie / Przechowywanie w okresie zimowym

Jeżeli urządzenie zamontowane jest na sucho, nie trzeba go demontować z powodu mrozu.

Części zamienne

Dzięki oryginalnym częściom zamiennym OASE urządzenie pozostaje bezpieczne i będzie nadal niezawodnie działać. Rysunki i wykazy części zamiennych znajdują się na naszej stronie internetowej.

Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

- Urządzenie uczynić nienadającym się do użytku poprzez odcięcie kabla zasilającego i oddać do utylizacji tylko poprzez przewidziany do tego system zwrotów.
