Merke	Oase
Modell	LunaLed 6s
Produkttype	Belysning for fontene og stein
Korrekt bruk	Belysning av fontenesteiner
Strømforsyning	Sikkerhetstransformator 12 V DC medfølger
Sikkerhetsavstand transformator-vann	2 m minimum
Tilkoblingskabel	Utendørs, type H05RN-F, minste tverrsnitt i samsvar
Installasjon	Boring av stein, skruing av slangetilkobling, føring av kabel
Idriftsettelse	Slå på pumpen, koble til transformatoren
Justering av boblende intensitet	Drei på den rustfrie stålhetten eller juster pumpen
Vedlikehold	Rengjør lysringen med en myk klut
Vinterlagring	Kan forbli installert hvis tørt
Beskyttelse av enheten	Skal ikke brukes med dimmer, kabel og hus intakt
Tillatt publikum	Barn <8 år og funksjonshemmede under tilsyn
Reservedeler	Tilgjengelig på OASE-nettstedet (originale)
Materiale for hette	Rustfritt stål
Medfølgende tilbehør	Transformator, tetningsring, slangekobling
Kompatibilitet	Pumpe (ikke inkludert), egnet slange
Mulig feil	Tilsmusset lysring, overopphetet transformator
Avhending	Kutt kabelen og resirkuler via retursystem

Ofte stilte spørsmål - LunaLed 6s OASE

Hvordan installere LunaLed 6s i en fontenestein?

Bor fontenesteinen (B), skru på slangekoblingen (D), før kabelen (1) inn i slangen (2) til kabelutgangen på koblingen (E), og sett deretter lysringen inn fra toppen i borehullet. Plasser tetningsringen (3) og skru på koblingen (4). Koble slangen (5) til pumpen.

Hva gjør jeg hvis lysringen ikke lyser?

Sjekk strømtilkoblingen. Hvis transformatoren er overopphetet, la den avkjøles. Hvis den er defekt, bytt den. Hvis lysringen er defekt, bytt LunaLed.

Hvordan rengjøre lysringen på LunaLed 6s?

Rengjør lysringen med en myk klut og rent vann. Regelmessig rengjøring forhindrer reduksjon i lysstyrke.

Kan jeg bruke en dimmer med LunaLed 6s?

Nei, ikke koble enheten til en strømforsyning med dimmer. De elektriske komponentene er skjøre og kan bli ødelagt.

Hvor stor sikkerhetsavstand mellom transformator og vann?

Sikkerhetstransformatoren må installeres minst 2 meter fra kanten av bassenget, utenfor vannet.

Hvordan justere intensiteten av boblingen?

Drei på den rustfrie stålhetten på lysringen (H) eller juster strømningshastigheten til den tilkoblede pumpen.

Hva gjør jeg hvis lysstyrken avtar?

Rengjør lysringen (G). Hvis problemet vedvarer, kontroller pumpens renhet.

Kan LunaLed 6s forbli på plass om vinteren?

Ja, hvis enheten er tørr, kan den forbli installert under frostperioder. Ellers oppbevares den på et tørt sted.

Hvilke skjøteledninger skal brukes utendørs?

Bruk skjøteledninger som er i samsvar med standard DIN VDE 0620, med minste tverrsnitt tilsvarende H05RN-F, og alltid i utrullet tilstand.

Hvor finner jeg reservedeler til LunaLed 6s?

Originale OASE-reservedeler er tilgjengelige på OASEs nettside. Bruk alltid originale deler for å sikre pålitelighet.

BRUKSANVISNING LunaLed 6s OASE

Formålsbestemt anvendelse

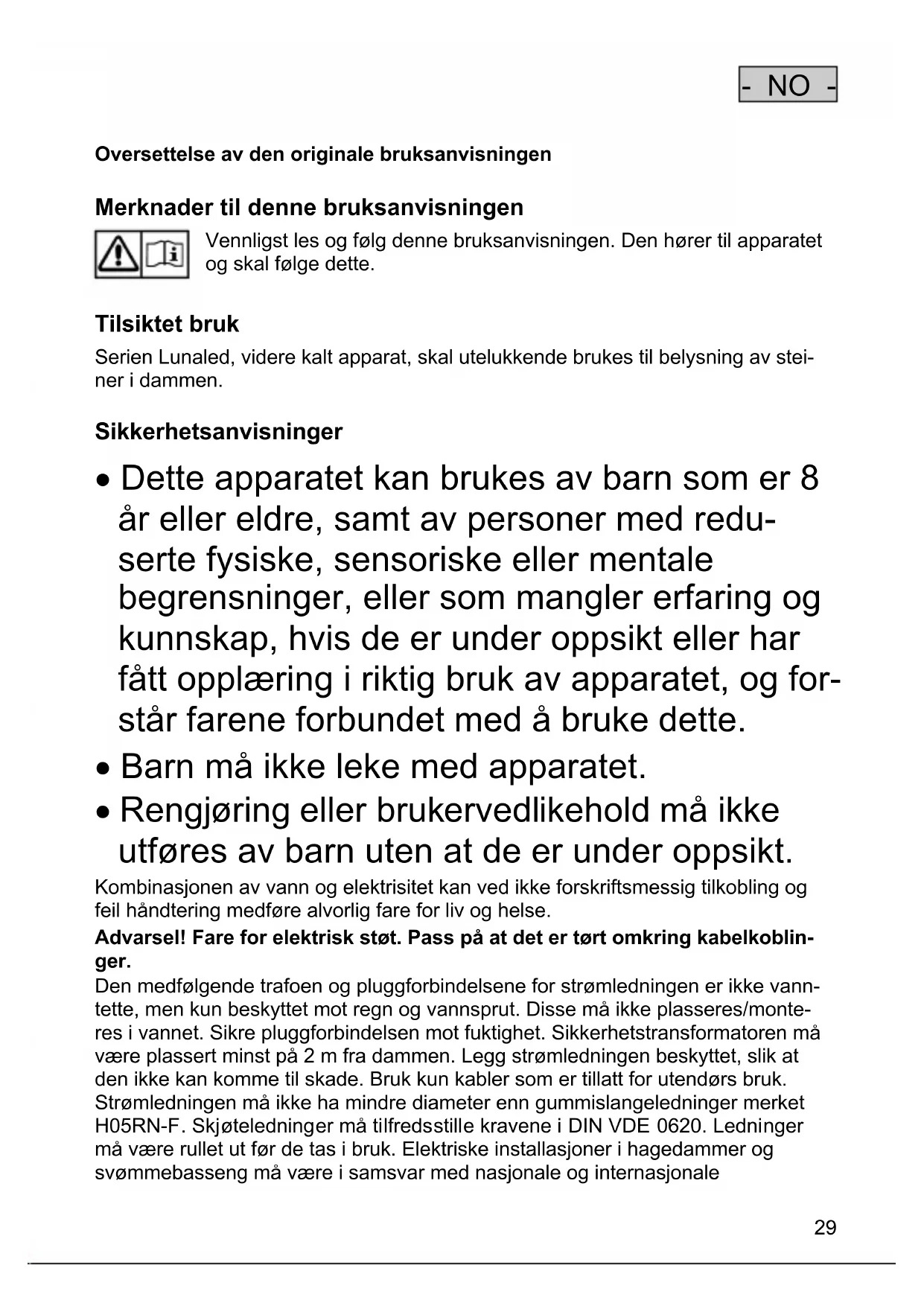

Oversettelse av den originale bruksanvisningen

Merknader til denne bruksanvisningen

Vennligst les og følg denne bruksanvisningen. Den hører til apparatet og skal følge dette.

Tilsiktet bruk

Serien Lunaled, videre kalt apparat, skal utelukkende brukes til belysning av steiner i dammen.

- Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med redu-serte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og for-står farene forbundet med å bruke dette.

• Barn må ikke leke med apparatet.
• Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

Kombinasjonen av vann og elektrisitet kan ved ikke forskriftsmessig tilkobling og feil håndtering medføre alvorlig fare for liv og helse.

Den medfølgende trafoen og pluggforbindelsene for strømledningen er ikke vann-tette, men kun beskyttet mot regn og vannsprut. Disse må ikke plasseres/monteres i vannet. Sikre pluggforbindelsen mot fuktighet. Sikkerhetstransformatoren må være plassert minst på 2 m fra dammen. Legg strømledningen beskyttet, slik at den ikke kan komme til skade. Bruk kun kabler som er tillatt for utendørs bruk. Strømledningen må ikke ha mindre diameter enn gummislangeledninger merket H05RN-F. Skjøteledninger må tilfredsstille kravene i DIN VDE 0620. Ledninger må være rullet ut før de tas i bruk. Elektriske installasjoner i hagedammer og svømmebasseng må være i samsvar med nasjonale og internasjonale

- NO -

monteringsforskrifter. Sammenlign de elektriske dataene for elektrisitetsnettet med dem på typeskiltet.

Ved defekt kabel eller hus, må apparatet ikke brukes! Trekk ut kontakten! Bær/dra aldri apparatet etter ledningen.

Apparatet må kun brukes sammen med den medfølgende

sikkerhetstransformatoren. Åpne aldri apparatets kabinett eller andre deler av apparatet hvis det ikke blir uttrykkelig sagt i bruksanvisningen at man skal gjøre dette. Trekk alltid ut kontakten til alle apparater som befinner seg i vannet og til dette apparatet før du utfører arbeid på apparatet! Ta for din egen sikkerhets skyld kontakt med en elektriker hvis du skulle ha spørsmål eller problemer!

Installasjon

Følsomme elektriske komponenter.

Mulig følge: Apparatet blir ødelagt.

Viktig: Overhold sikkerhetsavstanden mellom transformatoren og vannet (A).

• Bor gjennom steinen (B)
• Kun Lunaled 9: Tilpass diameteren på slangekoblingen (C).

- Skru av slangekoblingene (D).

• Trekk strømledningen (1) gjennom slangen (2) til kabelutgangen på slangekoblingen (E) og koble til slangen (2).
• Stikk lysringen ovenfra og ned i borehullet i steinen (E).
• Sett inn tetningen (3) og trekk til slangekoblingen (4).
• Koble slangen (5) til slangekoblingen og pumpen.
• Sikre strømledningen på transformatoren med overfalsmutteren (F).

Idriftsettelse

Slå apparatet på: Slå på pumpen. Sett transformatorens støpsel i stikkontakten. Slå apparatet av: Slå av pumpen. Trekk transformatorens støpsel ut av stikkontakten.

Regulere strålestyrken: Drei lysringens stålhette (H) eller reguler den tilkoblede pumpen.

Feilretting

Problem	Årsak	Løsning
Lunaled lyser ikke	Strømmen er ikke koblet til	Kontroller strømtilkobling
	Transformator overopphetet	La transformatoren kjøle ned
	Transformator defekt	Bytt transformator
	Lysring defekt	Bytt Lunaled
Lyskasteren lyser svakt	Lysring tilsmusset	Rengjøring av lysring (G)
Ujevnt vannbilde	Fremmedlegemer i Lunaled	Rengjøring av lysring (G)
	Pumpe tilsmusset	Rengjør pumpen

Lagring/overvintring

Dersom apparatet er tørt, kan det forbli installert om vinteren.

Reservedeler

Med originaldeler fra OASE forblir apparatet sikkert og fortsetter å arbeie pålitelig.

Reservedeltegninger og reservedeler finner du på vår internettside.

- Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.
