Бренд	Oase
Модель	LunaLed 6s
Тип продукту	Освітлення для фонтану та каменя
Відповідне використання	Освітлення кам'яних фонтанів
Живлення	Трансформатор безпеки 12 В пост. струму в комплекті
Безпечна відстань трансформатор-вода	мінімум 2 м
З'єднувальний кабель	Зовнішній, тип H05RN-F, мінімальний переріз відповідно
Встановлення	Свердління каменю, загвинчування штуцера шланга, прокладання кабелю
Введення в експлуатацію	Увімкнути насос, підключити трансформатор
Регулювання інтенсивності кипіння	Повернути ковпачок з нержавіючої сталі або відрегулювати насос
Обслуговування	Очистити світлове кільце м'якою тканиною
Зимове зберігання	Може залишатися встановленим, якщо сухе місце
Захист пристрою	Не використовувати з регулятором, кабель і корпус непошкоджені
Дозволені особи	Діти до 8 років та особи з інвалідністю під наглядом
Запасні частини	Доступні на сайті OASE (оригінальні)
Матеріал ковпачка	Нержавіюча сталь
Аксесуари в комплекті	Трансформатор, ущільнювальне кільце, штуцер шланга
Сумісність	Насос (не входить), відповідний шланг
Можливі несправності	Забруднене світлове кільце, перегрів трансформатора
Утилізація	Відрізати кабель і утилізувати через систему повернення

Часті запитання - LunaLed 6s OASE

Як встановити LunaLed 6s у кам'яний фонтан?

Просвердліть камінь фонтану (B), загвинтіть штуцер для шланга (D), проведіть кабель (1) у шланг (2) до виходу кабелю зі штуцера (E), потім вставте світлове кільце зверху в просвердлений отвір. Встановіть ущільнювальне кільце (3) та загвинтіть штуцер (4). Підключіть шланг (5) до насоса.

Що робити, якщо світлове кільце не світиться?

Перевірте підключення до мережі. Якщо трансформатор перегрівся, дайте йому охолонути. Якщо він несправний, замініть його. Якщо світлове кільце несправне, замініть LunaLed.

Як очистити світлове кільце LunaLed 6s?

Очистіть світлове кільце м'якою тканиною та чистою водою. Регулярне очищення запобігає зниженню потужності освітлення.

Чи можна використовувати регулятор з LunaLed 6s?

Ні, не підключайте пристрій до джерела живлення з регулятором. Електричні компоненти крихкі і можуть бути знищені.

Яка безпечна відстань між трансформатором і водою?

Трансформатор безпеки повинен бути встановлений на відстані не менше 2 метрів від краю водойми, поза водою.

Як регулювати інтенсивність кипіння?

Поверніть ковпачок з нержавіючої сталі світлового кільця (H) або відрегулюйте подачу насоса.

Що робити, якщо потужність освітлення знижується?

Очистіть світлове кільце (G). Якщо проблема не зникає, перевірте чистоту насоса.

Чи може LunaLed 6s залишатися на місці взимку?

Так, якщо пристрій знаходиться в сухому місці, він може залишатися встановленим під час морозів. Інакше зберігайте його в сухому місці.

Які подовжувальні кабелі використовувати для зовнішнього використання?

Використовуйте подовжувальні кабелі, що відповідають стандарту DIN VDE 0620, з мінімальним перерізом, еквівалентним H05RN-F, і завжди в розгорнутому стані.

Де знайти запасні частини для LunaLed 6s?

Оригінальні запасні частини OASE доступні на веб-сайті OASE. Завжди використовуйте оригінальні деталі для забезпечення надійності.

ПОСІБНИК КОРИСТУВАЧА LunaLed 6s OASE

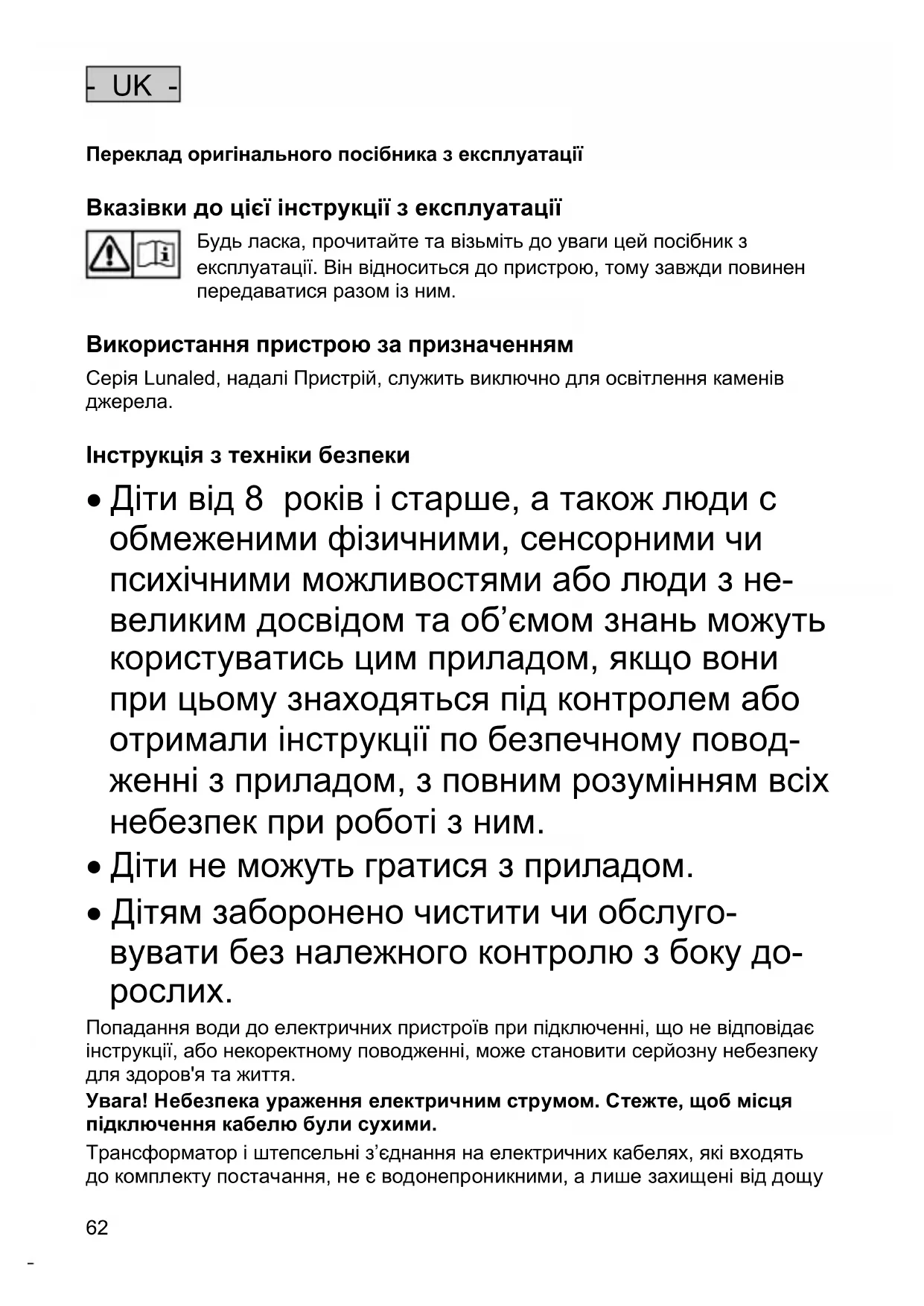

UK Посібник з експлуатації

Переклад оригінального посібника з експлуатації

Вказівки до цієї інструкції з експлуатації

Будь ласка, прочитайте та візьміть до уваги цей посібник з експлуатації. Він відноситься до пристрою, тому завжди повинен передаватися разом із ним.

Використання пристрою за призначенням

Серія Lunaled, надалі Пристрій, служить виключно для освітлення каменів джерела.

Інструкція з техніки безпеки

- Діти від 8 років і старше, а також люди с обмеженими фізичними, сенсорними чи психічними можливостями або люди з не- великим досвідом та об'ємом знань можуть користуватись цим приладом, якщо вони при цьому знаходяться під контролем або отримали інструкції по безпечному поводженні з приладом, з повним розумінням всіх небезпек при роботі з ним.

• Діти не можуть гратися з приладом.
- Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.

Попадання води до електричних пристроїв при підключенні, що не відповідає інструкції, або некоректному поводженні, може становити серйозну небезпеку для здоров'я та життя.

Увага! Небезпека ураження електричним струмом. Стежте, щоб місця підключення кабелю були сухими.

Трансформатор і штепсельні з'єднання на електричних кабелях, які входять до комплекту постачання, не є водонепроникними, а лише захищені від дощу

і бризок води. Забороняється прокладати/встановлювати їх у воді. Оберігайте штекер від вологи. Захисний трансформатор слід розташовувати не ближче ніж на відстані 2-х метрів від краю ставка. Забезпечте захист з'єдну-вального дроту, щоб виключити можливість його пошкодження. Використо-вуйте лише кабелі, застосування яких дозволене за межами приміщень. Ме- режні проводи повинні мати профіль, не менший за гумовий шлангопровід з умовною позначкою H05 RN-F. Подовжувачі мають відповідати нормам німе- цьких промислових стандартів DIN VDE 0620. Кабель, що використовується, необхідно розмотати. Електричні установки в садових ставках і басейнах по- винні відповідати міжнародним і місцевим нормативам. Порівняйте електри- чні дані комунальної мережі із вказаними на інформаційній табличці при- строю.

Забороняється використовувати пристрій, якщо пошкоджено кабель або корпус! Витягніть штекер! Не носіть і не тягайте пристрій за з'єднувальний провід.

Використовуйте пристрій лише із захисним трансформатором, який входить до комплекту постачання. Не відкривайте корпус пристрою або його складових частин, якщо це чітко не вказано в інструкції з експлуатації. Завжди витягайте мережний штекер живлення пристрою, що знаходиться у воді, а також штекер пристрою перед тим, як проводити роботи! У разі виникнення запитань і проблем звертайтеся до спеціаліста-електротехніка.

Установка

Чутливі електричні елементи!

Можливі наслідки: пристрій руйнується.

Застережні заходи: не приєднуйте пристрій до джерела живлення з можливістю регулювання яскравості.

Важливо: Дотримуватися відстані між трансформатором та водою (А).

• Просвердлити камінь джерела (В).
• Лише Lunaled 9: Дотримуватися діаметру з'єднувального зажиму шланга (C).
  – Закрутити з'єднувальний зажим шланга (D).
• Провести з'єднувальний трубопровід (1) через шланг (2) до виступу кабелю у з'єднувальному зажимі шлангу (E) та приєднати шланг (2).
• Встановити кільце лампи зверху у отвір вихідного каменю (Е).
• Вставити ущільнення (3) та прикрутити з'єднувальний зажим шлангу (4).
• Підключити шланг (5) до з'єднувального зажиму та насосу.
• Зафіксувати з'єднувальний трубопровід на трансформаторі за допомогою накидної гайки (F).

Уведення в експлуатацію

Вмикання: Підключити насос. Вставити трансформатор до штепсельної розетки.

Вимикання: Відключити насос. Відключити трансформатор від штепсельної розетки.

Відрегулювати інтенсивність потоку: Повернути (Н) кришку з високоякісної сталі кільця лампи або відрегулювати підключений насос.

Усунення несправностей

Несправність	Причина	Усунення
Lunaled не світить	Відсутнє підключення до мережі	Перевірити підключення до мережі
	Трансформатор перегрівся	Трансформатор повинен охолонути
	Пошкоджено трансформатор	Замінити трансформатор
	Кільце світильника пошкоджено	Замінити Lunaled
Потужність освітлення погіршується	Кільце світильника забруднене	Прочистити кільце світильника (G)
Відображення води нерівномірне	Сторонній предмет у Lunaled	Прочистити кільце світильника (G)
	Насос забруднений	Прочистити насос

Збереження пристрою, в т. ч. взимку

Якщо пристрій знаходиться у сухому вигляді, його можна залишати у встановленому вигляді на морозі.

Запасні частини

Завдяки оригінальним частинам OASE пристрій знаходиться у безпечному стані та, крім того, працює надійно.

Зображення запасних частин та самі запасні частини можна знайти на нашому інтернет-сайті.

Цей пристрій заборонено утилізувати разом із побутовими відходами.

- Треба, відрізавши кабель, зробити пристрій непрацездатним і утилізувати через передбачену систему повторного використання.
