LunaLed 6s - Éclairage OASE - Notice d'utilisation et mode d'emploi gratuit

Marque	Oase
Modèle	LunaLed 6s
Type de produit	Éclairage pour fontaine et rocher
Utilisation conforme	Éclairage de rochers fontaines
Alimentation	Transformateur de sécurité 12 V CC fourni
Distance de sécurité transformateur-eau	2 m minimum
Câble de raccordement	Extérieur, type H05RN-F, section minimale conforme
Installation	Perçage du rocher, vissage du raccord tuyau, guidage du câble
Mise en service	Allumer la pompe, brancher le transformateur
Réglage intensité bouillonnement	Tourner le capuchon en acier inoxydable ou régler la pompe
Entretien	Nettoyer l'anneau lumineux avec un chiffon doux
Stockage hivernal	Peut rester installé si au sec
Protection de l'appareil	Ne pas utiliser avec variateur, câble et carter intacts
Public autorisé	Enfants <8 ans et personnes handicapées sous surveillance
Pièces de rechange	Disponibles sur le site OASE (originales)
Matériau du capuchon	Acier inoxydable
Accessoires fournis	Transformateur, joint d'étanchéité, raccord tuyau
Compatibilité	Pompe (non fournie), tuyau adapté
Dérangement possible	Anneau lumineux encrassé, transformateur surchauffé
Élimination	Couper le câble et recycler via système de retour

FOIRE AUX QUESTIONS - LunaLed 6s OASE

Comment installer le LunaLed 6s dans un rocher fontaine ?

Percez le rocher fontaine (B), vissez le raccord pour tuyau (D), guidez le câble (1) dans le tuyau (2) jusqu'à la sortie de câble du raccord (E), puis introduisez l'anneau lumineux par le haut dans le trou de forage. Mettez en place le joint d'étanchéité (3) et vissez le raccord (4). Raccordez le tuyau (5) à la pompe.

Que faire si l'anneau lumineux n'éclaire pas ?

Vérifiez le raccordement au réseau. Si le transformateur est surchauffé, laissez-le refroidir. S'il est défectueux, remplacez-le. Si l'anneau lumineux est défectueux, remplacez le LunaLed.

Comment nettoyer l'anneau lumineux LunaLed 6s ?

Nettoyez l'anneau lumineux à l'aide d'un chiffon doux et d'eau claire. Un nettoyage régulier évite la baisse de puissance d'éclairage.

Puis-je utiliser un variateur avec le LunaLed 6s ?

Non, ne raccordez pas l'appareil à une alimentation avec variateur. Les composants électriques sont fragiles et pourraient être détruits.

Quelle distance de sécurité entre le transformateur et l'eau ?

Le transformateur de sécurité doit être installé à au moins 2 mètres du bord du bassin, hors de l'eau.

Comment régler l'intensité du bouillonnement ?

Tournez le capuchon en acier inoxydable de l'anneau lumineux (H) ou réglez le débit de la pompe raccordée.

Que faire si la puissance d'éclairage diminue ?

Nettoyez l'anneau lumineux (G). Si le problème persiste, vérifiez la propreté de la pompe.

Le LunaLed 6s peut-il rester en place en hiver ?

Oui, si l'appareil se trouve au sec, il peut rester installé pendant les périodes de gel. Sinon, stockez-le dans un endroit sec.

Quels câbles de rallonge utiliser pour l'extérieur ?

Utilisez des câbles de rallonge conformes à la norme DIN VDE 0620, avec une section minimale équivalente à H05RN-F, et toujours en état déroulé.

Où trouver des pièces de rechange pour le LunaLed 6s ?

Les pièces de rechange originales OASE sont disponibles sur le site internet OASE. Utilisez toujours des pièces d'origine pour garantir la fiabilité.

MODE D'EMPLOI LunaLed 6s OASE

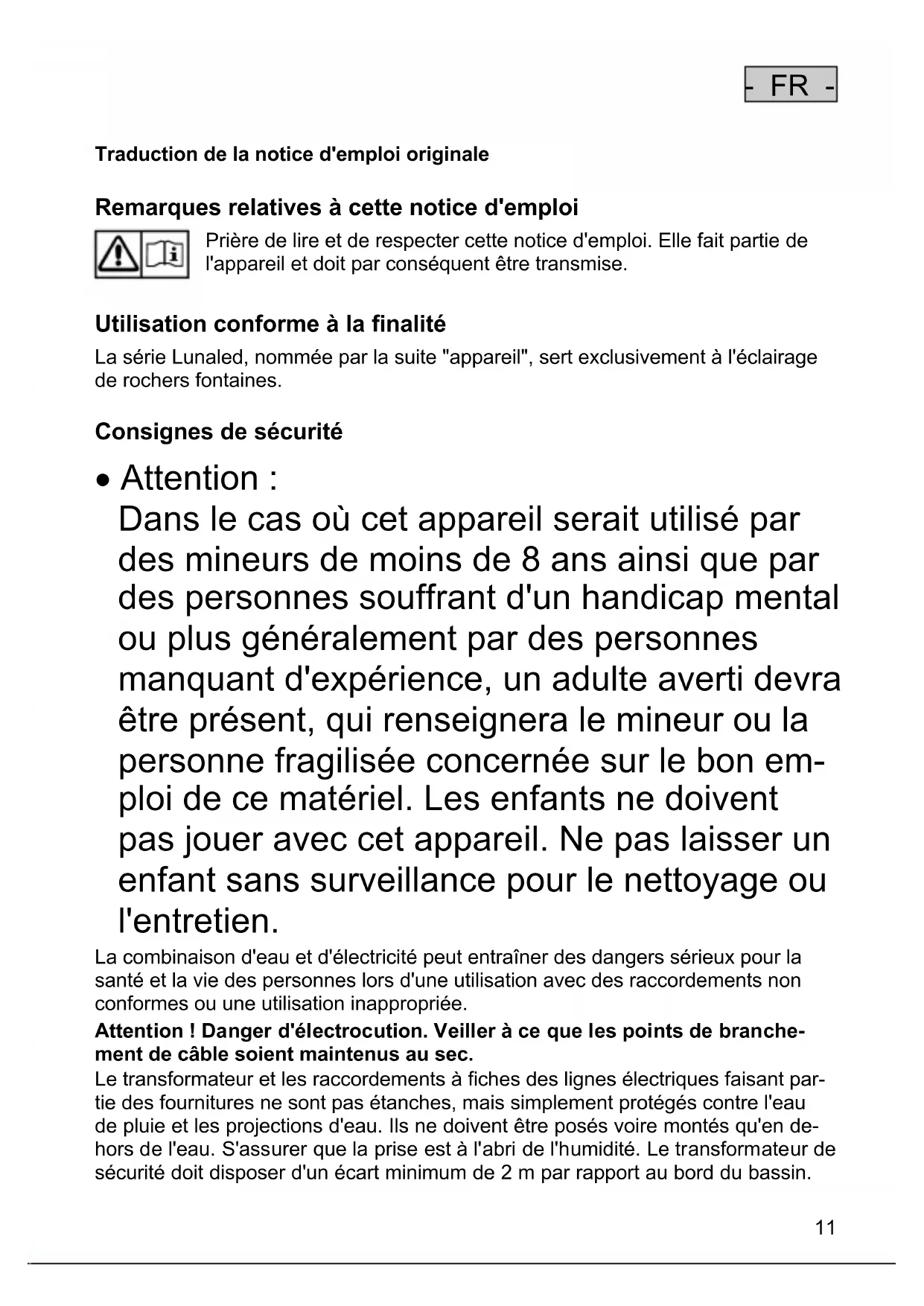

Traduction de la notice d'emploi originale

Remarques relatives à cette notice d'emploi

Prière de lire et de respecter cette notice d'emploi. Elle fait partie de l'appareil et doit par conséquent être transmise.

Utilisation conforme à la finalité

La série Lunaled, nommée par la suite "appareil", sert exclusivement à l'éclairage de rochers fontaines.

Consignes de sécurité

- Attention :

Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.

La combinaison d'eau et d'électricité peut entraîner des dangers sérieux pour la santé et la vie des personnes lors d'une utilisation avec des raccordements non conformes ou une utilisation inappropriée.

Attention ! Danger d'électrocution. Veiller à ce que les points de branchement de câble soient maintenus au sec.

Le transformateur et les raccordements à fiches des lignes électriques faisant partie des fournitures ne sont pas étanches, mais simplement protégés contre l'eau de pluie et les projections d'eau. Ils ne doivent être posés voire montés qu'en de-hors de l'eau. S'assurer que la prise est à l'abri de l'humidité. Le transformateur de sécurité doit disposer d'un écart minimum de 2 m par rapport au bord du bassin.

- FR -

Protéger le câble de raccordement afin qu'il ne soit pas endommagé. N'employer que des câbles réservés à une utilisation en extérieur. La section des lignes de raccordement du secteur ne doit pas être inférieure à celle des câbles souples sous caoutchouc portant l'identification H05RN-F. Les câbles de rallonge doivent être conformes à DIN VDE 0620. N'employer les lignes qu'en état déroulé. Les installations électriques des étangs de jardins et des bassins doivent correspondre aux règlements d'installation internationaux et nationaux. Comparer les données électriques du réseau d'alimentation avec celles indiquées sur la plaque signalétique.

Ne pas utiliser l'appareil avec un câble ou un carter défectueux ! Retirer la prise secteur ! Ne pas porter ni tirer l'appareil par le câble de raccordement.

Utiliser l'appareil exclusivement avec le transformateur de sécurité correspondant faisant partie des fournitures. Ne jamais ouvrir le carter de l'appareil ou des parties y appartenant si cela n'est pas expressément indiqué dans la notice d'emploi. Toujours retirer la prise secteur de tous les appareils se trouvant dans l'eau et de cet appareil avant de procéder à des travaux sur cet appareil ! En cas de questions et de problèmes, prière de vous adresser à un électricien et ce, pour votre propre sécurité !

Installation

Composants électriques fragiles.

Conséquence éventuelle : L'appareil en serait détruit.

Mesure de protection : Ne pas raccorder l'appareil à une alimentation en courant avec variateur.

Important : respecter la distance de sécurité entre le transformateur et l'eau (A).

• Percer le rocher fontaine (B).
• Uniquement pour Lunaled 9 : adapter le diamètre du raccord pour tuyau (C).
• Visser le raccord pour tuyau (D).
• Guider le câble de raccordement (1) dans le tuyau (2) jusqu'à la sortie de câble dans le raccord pour tuyau (E) et raccorder le tuyau (2).
• Introduire l'anneau lumineux par le haut dans le trou de forage du rocher fontaine (E).
• Mettre en place le joint d'étanchéité (3) et visser le raccord pour tuyau (4).
• Raccorder le tuyau (5) au raccord pour tuyau et la pompe.
• Sécuriser le câble de raccordement sur le transformateur avec l'écrou d'accouplement (F).

Mise en service

Mise en circuit : mise en circuit de la pompe. Brancher le transformateur dans la prise de courant.

Mise hors circuit : mise hors circuit de la pompe. Débrancher le transformateur de la prise de courant.

Régler l'intensité de bouillonnement : tourner le capuchon en acier inoxydable de l'anneau lumineux (H) ou régler la pompe raccordée.

Élimination des dérangements

Dérangement	Cause	Remède
Lunaled n'éclaire pas	Raccordement au réseau non effectué	Contrôler le raccordement au réseau
	Transformateur surchauffé	Laisser refroidir le transformateur
	Le transformateur est défectueux	Remplacer le transformateur
	Anneau lumineux défectueux	Remplacer Lunaled
La puissance d'éclairage diminue	Anneau lumineux encrassé	Nettoyer l'anneau lumineux (G)
Jeux d'eau irréguliers	Corps étrangers dans Lunaled	Nettoyer l'anneau lumineux (G)
	Pompe encrassée	Nettoyer la pompe

Stockage / entreposage pour l'hiver

Si l'appareil se trouve au sec, il peut rester installé pendant les périodes de gel.

Pièces de rechange

L'appareil continue de fonctionner de manière fiable et sécurisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des ordures ménagères.

- Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utilisant le système de retour prévu à cet effet.
