Mærke	Oase
Model	LunaLed 6s
Produkttype	Belysning til springvand og klipper
Korrekt brug	Belysning af klipper og springvand
Strømforsyning	Medfølgende sikkerhedstransformator 12 V DC
Sikkerhedsafstand transformator-vand	Minimum 2 m
Tilslutningskabel	Udendørs, type H05RN-F, mindste tværsnit i overensstemmelse
Installation	Bore hul i klippen, skrue slangebeslaget, føre kablet
Ibrugtagning	Tænd pumpen, tilslut transformatoren
Justering af bobleintensitet	Drej rustfri stålhætte eller juster pumpen
Vedligeholdelse	Rengør lysringen med en blød klud
Vinteropbevaring	Kan forblive installeret, hvis tørt
Beskyttelse af enheden	Må ikke bruges med dæmper, kabel og kabinet intakte
Autoriseret offentlighed	Børn under 8 år og personer med handicap under opsyn
Reservedele	Fås på OASE's hjemmeside (originale)
Hættemateriale	Rustfrit stål
Medfølgende tilbehør	Transformator, tætningsring, slangebeslag
Kompatibilitet	Pumpe (medfølger ikke), egnet slange
Mulige fejl	Beskidt lysring, overophedet transformator
Bortskaffelse	Klip kablet og genbrug via retursystem

Ofte stillede spørgsmål - LunaLed 6s OASE

Hvordan installeres LunaLed 6s i en springvandsklippe?

Bor hul i springvandsklippen (B), skru slangebeslaget (D) på, før kablet (1) ind i slangen (2) op til kabeludgangen på beslaget (E), og indsæt derefter lysringen oppefra i borehullet. Sæt tætningsringen (3) på og skru beslaget (4) fast. Tilslut slangen (5) til pumpen.

Hvad gør jeg, hvis lysringen ikke lyser?

Kontroller netforbindelsen. Hvis transformatoren er overophedet, lad den køle af. Hvis den er defekt, udskift den. Hvis lysringen er defekt, udskift LunaLed.

Hvordan rengør jeg LunaLed 6s lysringen?

Rengør lysringen med en blød klud og rent vand. Regelmæssig rengøring forhindrer nedsat belysningsstyrke.

Kan jeg bruge en dæmper med LunaLed 6s?

Nej, tilslut ikke enheden til en dæmper-strømforsyning. De elektriske komponenter er skrøbelige og kan blive ødelagt.

Hvad er sikkerhedsafstanden mellem transformator og vand?

Sikkerhedstransformatoren skal installeres mindst 2 meter fra bassinkanten, væk fra vand.

Hvordan justeres bobleintensiteten?

Drej rustfri stålhætte på lysringen (H) eller juster strømmen på den tilsluttede pumpe.

Hvad gør jeg, hvis belysningsstyrken falder?

Rengør lysringen (G). Hvis problemet fortsætter, kontroller pumpens renhed.

Kan LunaLed 6s forblive på plads om vinteren?

Ja, hvis enheden er tør, kan den forblive installeret under frostperioder. Ellers opbevares den et tørt sted.

Hvilke forlængerkabler skal bruges udendørs?

Brug forlængerkabler, der overholder DIN VDE 0620, med et minimum tværsnit svarende til H05RN-F, og altid i udrullet tilstand.

Hvor finder jeg reservedele til LunaLed 6s?

Originale OASE reservedele fås på OASE's hjemmeside. Brug altid originale dele for at sikre pålidelighed.

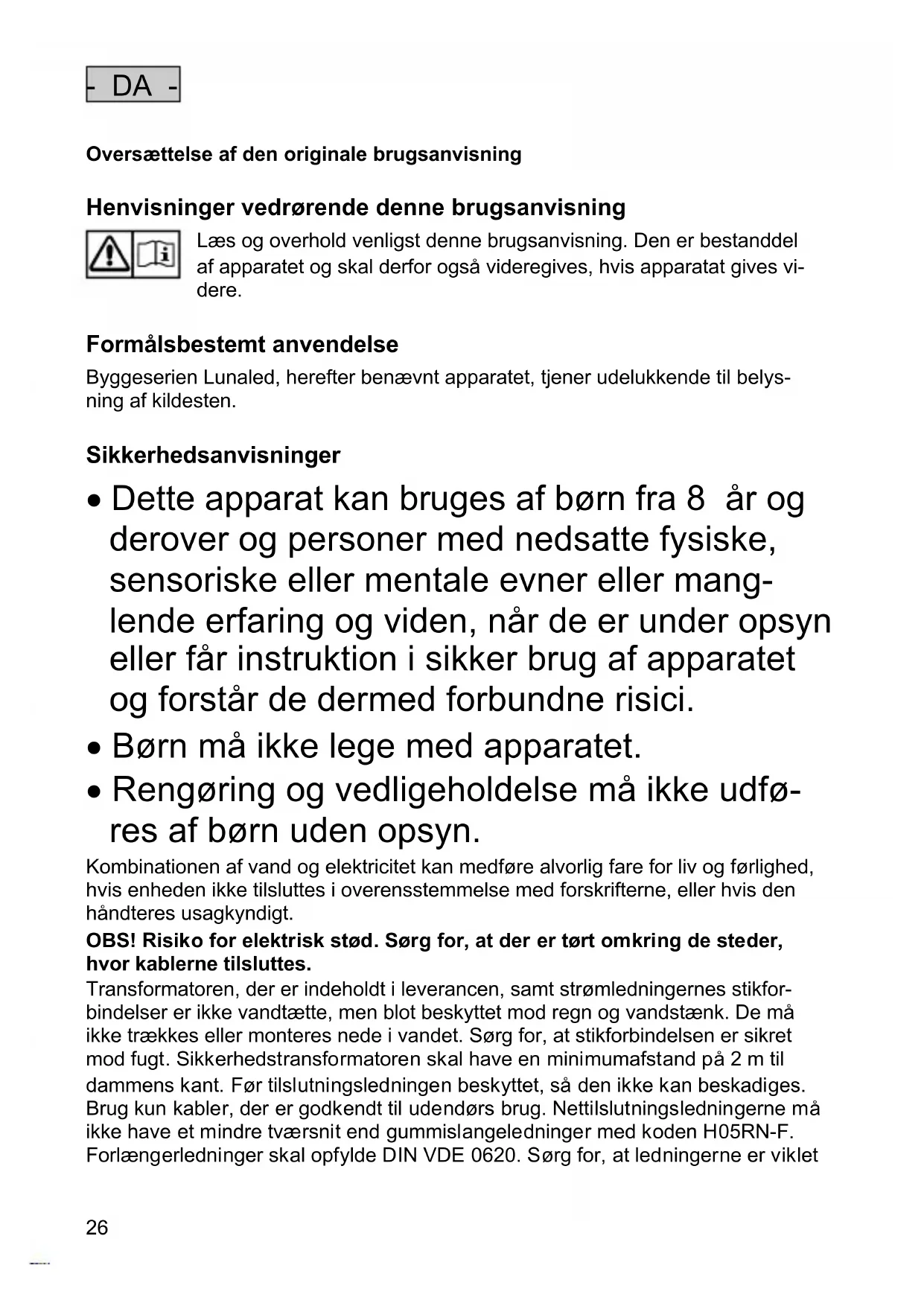

BRUGSANVISNING LunaLed 6s OASE

Oversættelse af den originale brugsanvisning

Henvisninger vedrørende denne brugsanvisning

Læs og overhold venligst denne brugsanvisning. Den er bestanddel af apparatet og skal derfor også videregives, hvis apparatat gives videre.

Byggeserien Lunaled, herefter benævnt apparatet, tjener udelukkende til belysning af kildesten.

Sikkerhedsanvisninger

• Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici.
• Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Kombinationen af vand og elektricitet kan medføre alvorlig fare for liv og førlighed, hvis enheden ikke tilsluttes i overensstemmelse med forskrifterne, eller hvis den håndteres usagkyndigt.

OBS! Risiko for elektrisk stød. Sørg for, at der er tørt omkring de steder, hvor kablerne tilsluttes.

Transformatoren, der er indeholdt i leverancen, samt strømledningernes stikforbindelser er ikke vandtætte, men blot beskyttet mod regn og vandstænk. De må ikke trækkes eller monteres nede i vandet. Sørg for, at stikforbindelsen er sikret mod fugt. Sikkerhedstransformatoren skal have en minimumafstand på 2 m til dammens kant. Før tilslutningsledningen beskyttet, så den ikke kan beskadiges. Brug kun kabler, der er godkendt til udendørs brug. Nettilslutningsledningerne må ikke have et mindre tværsnit end gummislangeledninger med koden H05RN-F. Forlængerledninger skal opfylde DIN VDE 0620. Sørg for, at ledningerne er viklet

helt ud, når de tages i brug. Elektriske installationer til havedamme og svømmebassiner skal opfylde de nationale og internationale installationsbestemmelser. Sammenlign forsyningsnettets elektriske data med dem på typeskiltet.

Hvis et kabel eller huset er defekt, må enheden ikke bruges! Træk netstikket ud! Enheden må ikke bæres eller trækkes i tilslutningsledningen.

Brug kun enheden sammen med den sikkerhedstransformator, der er indeholdt i leverancen. Åbn aldrig enhedens hus eller dertil hørende dele, medmindre brugsanvisningen udtrykkeligt foreskriver dette. Træk altid netstikket ud til alle apparater, der er nede i vandet, og til denne enhed, før du udfører arbejder på enheden! Kontakt for din egen sikkerheds skyld en elektriker, hvis der opstår spørgsmål eller problemer!

Installation

Følsomme elektriske komponenter!

Mulige følger: Ved tilsidesættelse tager apparatet skade.

Beskyttelsesforanstaltninger: Slut ikke apparatet til en dæmpbar strømforsyning.

Vigtigt: Overhold sikkerhedsafstanden mellem transformatoren og vandet (A).

• Gennemboring af kildesten (B).
- Kun Lunaled 9: Tilpas diameter på slangeforbindelsen (C).
- Åbn slangeforbindelse (D).
- Forbindelsesledning (1) føres gennem slangen (2) indtil kablet stikker ud af slangeforbindelsen (E) og slangen tilslutttes.
- Lysring stikkes ovenfra ned i kildestenens borehul (E).
- Anbring pakning (3) og luk for slangeforbindelsen (4).
- Slangen (5) sættes til slangeforbindelsen og pumpen.
- Sørg for, at transformatorens forbindelsesledning sikres med omløbermøtrikken (F).

Idrifttagning

Tænd: Tænd pumpe. Stik transformatoren i stikdåsen.

Sluk: Sluk pumpe. Træk transformatoren ud af stikdåsen.

Indstil sprudlestyrke: Drej (H) stålkappen på lysringen eller regulér den tilsluttede pumpe.

Afhjælpning af fejl

Fejl	Årsag	Afhjælpning
Lunaled lyser ikke	Der er ingen tilslutning til nettet	Kontrollér tilslutning til nettet
	Transformator overophedet	Lad transformatoren køle ned
	Transformator defekt	Udskift transformatoren
	Lysring defekt	Erstat Lunaled
Lyseffekten er nedsat	Lysring snavset	Rengøring af lysring (G)
Vandbillede uensartet	Fremmedlegeme i Lunaled	Rengøring af lysring (G)
	Pumpe forurenet	Rengør pumpen

Opbevaring/overvintring

Hvis apparatet står tørt, kan det forblive installeret ved frost.

Reservedele

Med originale reservedele fra OASE forbliver apparatet sikkert og fortsætter med at arbejde pålideligt.

Reservedelstegninger og reservedele findes på vores hjemmeside.

Dette apparat må ikke bortskaffes som husholdningsaffald.

- Apparatet gøres ubrugeligt ved at skære kablet af og bortskaffes via det dertil beregnede genbrugssystem.
