LunaLed 6s - Illuminazione OASE - Manuale utente e istruzioni gratuiti

Marchio	Oase
Modello	LunaLed 6s
Tipo di prodotto	Illuminazione per fontane e rocce
Utilizzo conforme	Illuminazione di rocce per fontane
Alimentazione	Trasformatore di sicurezza 12 V CC fornito
Distanza di sicurezza trasformatore-acqua	2 m minimo
Cavo di collegamento	Esterno, tipo H05RN-F, sezione minima conforme
Installazione	Perforazione della roccia, avvitamento del raccordo per tubo, guida del cavo
Messa in servizio	Accendere la pompa, collegare il trasformatore
Regolazione intensità gorgogliamento	Girare il cappuccio in acciaio inox o regolare la pompa
Manutenzione	Pulire l'anello luminoso con un panno morbido
Stoccaggio invernale	Può rimanere installato se all'asciutto
Protezione dell'apparecchio	Non utilizzare con variatore, cavo e alloggiamento integri
Persone autorizzate	Bambini <8 anni e persone con disabilità sotto sorveglianza
Pezzi di ricambio	Disponibili sul sito OASE (originali)
Materiale del cappuccio	Acciaio inossidabile
Accessori forniti	Trasformatore, guarnizione di tenuta, raccordo per tubo
Compatibilità	Pompa (non fornita), tubo adatto
Possibile guasto	Anello luminoso sporco, trasformatore surriscaldato
Smaltimento	Tagliare il cavo e riciclare tramite sistema di ritorno

Domande frequenti - LunaLed 6s OASE

Come installare LunaLed 6s in una roccia per fontana?

Perforare la roccia per fontana (B), avvitare il raccordo per tubo (D), guidare il cavo (1) nel tubo (2) fino all'uscita del cavo del raccordo (E), quindi inserire l'anello luminoso dall'alto nel foro. Posizionare la guarnizione di tenuta (3) e avvitare il raccordo (4). Collegare il tubo (5) alla pompa.

Cosa fare se l'anello luminoso non illumina?

Verificare il collegamento alla rete. Se il trasformatore è surriscaldato, lasciarlo raffreddare. Se è difettoso, sostituirlo. Se l'anello luminoso è difettoso, sostituire LunaLed.

Come pulire l'anello luminoso LunaLed 6s?

Pulire l'anello luminoso con un panno morbido e acqua pulita. Una pulizia regolare evita la diminuzione della potenza luminosa.

Posso utilizzare un variatore con LunaLed 6s?

No, non collegare l'apparecchio a un'alimentazione con variatore. I componenti elettrici sono fragili e potrebbero essere distrutti.

Quale distanza di sicurezza tra trasformatore e acqua?

Il trasformatore di sicurezza deve essere installato ad almeno 2 metri dal bordo del bacino, fuori dall'acqua.

Come regolare l'intensità del gorgogliamento?

Girare il cappuccio in acciaio inossidabile dell'anello luminoso (H) o regolare la portata della pompa collegata.

Cosa fare se la potenza luminosa diminuisce?

Pulire l'anello luminoso (G). Se il problema persiste, verificare la pulizia della pompa.

LunaLed 6s può rimanere in posizione in inverno?

Sì, se l'apparecchio si trova all'asciutto, può rimanere installato durante i periodi di gelo. Altrimenti, conservarlo in un luogo asciutto.

Quali cavi di prolunga utilizzare per esterno?

Utilizzare cavi di prolunga conformi alla norma DIN VDE 0620, con sezione minima equivalente a H05RN-F, e sempre in stato svolto.

Dove trovare pezzi di ricambio per LunaLed 6s?

I pezzi di ricambio originali OASE sono disponibili sul sito web OASE. Utilizzare sempre pezzi originali per garantire l'affidabilità.

MANUALE UTENTE LunaLed 6s OASE

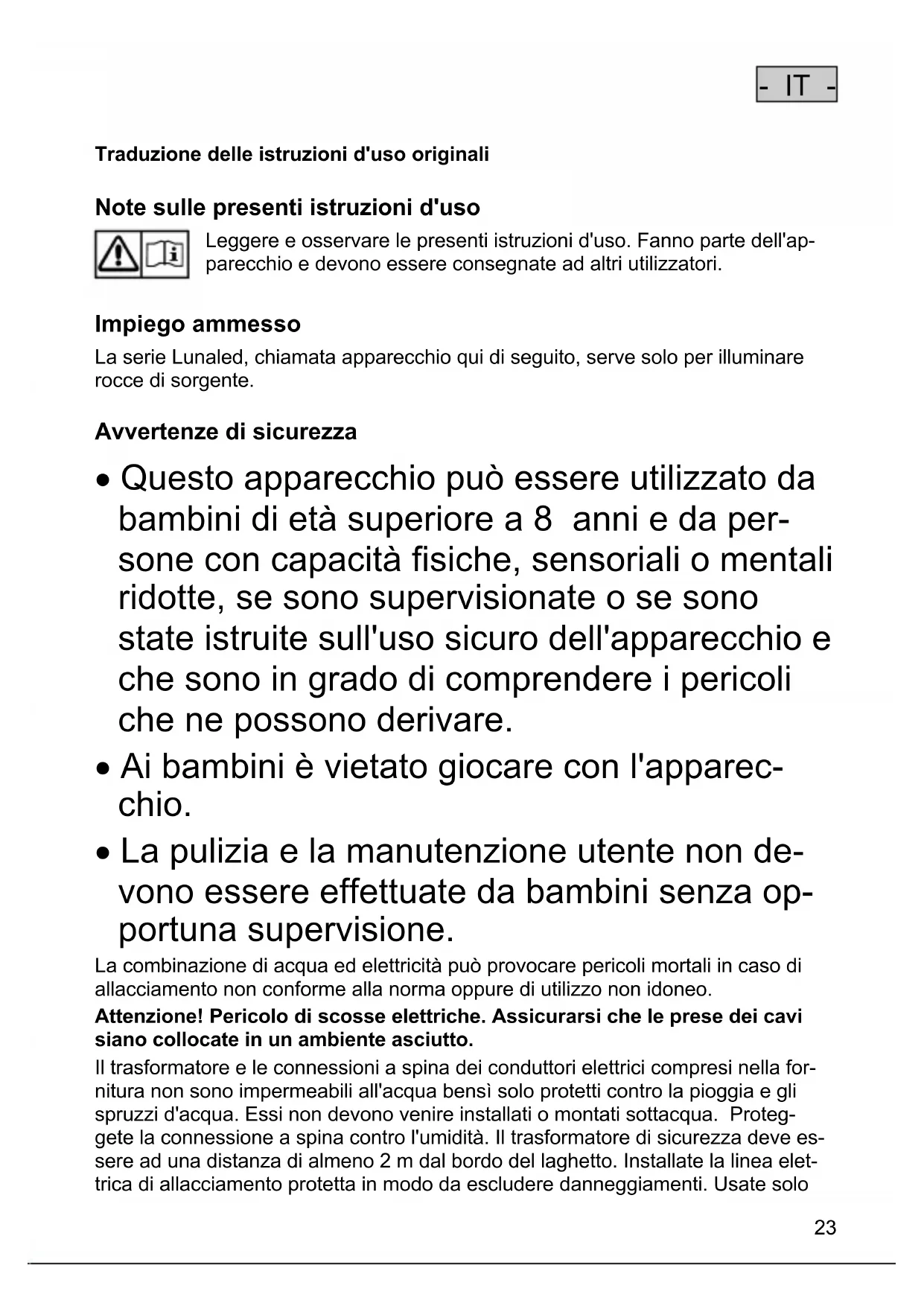

Traduzione delle istruzioni d'uso originali

Note sulle presenti istruzioni d'uso

Leggere e osservare le presenti istruzioni d'uso. Fanno parte dell'apparecchio e devono essere consegnate ad altri utilizzatori.

Impiego ammesso

La serie Lunaled, chiamata apparecchio qui di seguito, serve solo per illuminare rocce di sorgente.

Avvertenze di sicurezza

- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare.

- Ai bambini è vietato giocare con l'apparecchio.

- La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

La combinazione di acqua ed elettricità può provocare pericoli mortali in caso di allacciamento non conforme alla norma oppure di utilizzo non idoneo.

Attenzione! Pericolo di scosse elettriche. Assicurarsi che le prese dei cavi siano collocate in un ambiente asciutto.

Il trasformatore e le connessioni a spina dei conduttori elettrici compresi nella fornitura non sono impermeabili all'acqua bensì solo protetti contro la pioggia e gli spruzzi d'acqua. Essi non devono venire installati o montati sottacqua. Proteggete la connessione a spina contro l'umidità. Il trasformatore di sicurezza deve essere ad una distanza di almeno 2 m dal bordo del laghetto. Installate la linea elettrica di allacciamento protetta in modo da escludere danneggiamenti. Usate solo

- IT -

cavi che sono consentiti per l'impiego all'esterno. Le linee di allacciamento alla rete non devono avere una sezione trasversale minore di quella delle condutture a tubi flessibili di gomma con la sigla H05RN-F. Le condutture di prolungamento devono soddisfare le norme DIN VDE 0620. Impiegate le condutture solo se sono srotolate. Le installazioni elettriche in laghetti da giardino e biopiscine devono corrispondere alle relative norme di costruzione nazionali ed internazionali. Confrontate i dati elettrici della rete di alimentazione con quelli della targhetta del tipo.

L'apparecchio non deve venire usato in caso di cavo o scatola difettosi! Staccare la spina elettrica! Non portate o tirate l'apparecchio tramite il cavo di allaccia- mento.

Usate l'apparecchio solo con il relativo trasformatore di sicurezza compreso nella fornitura. Non aprite mai la scatola dell'apparecchio o dei suoi componenti se questo non è espressamente indicato nelle istruzioni. Prima di eseguire lavori sull'apparecchio staccate sempre la spina elettrica di tutti gli apparecchi che si trovano in acqua e di questo apparecchio! Per maggiore sicurezza, in caso di domande e problemi rivolgetevi ad un tecnico elettricista!

Installazione

Componenti elettrici sensibili.

Eventuali conseguenze: L'apparecchio viene distrutto.

Misure di protezione: non collegare l'apparecchio ad una alimentazione elettrica regolabile.

Importante: mantenere una distanza di sicurezza fra trasformatore e acqua (A).

• Forare roccia di sorgente (B).
• Solo Lunaled 9: adattare diametro del raccordo a tubo flessibile (C).
• Aprire raccordo a tubo flessibile (D).
• Inserire linea di collegamento (1) attraverso il tubo flessibile (2) fino all'uscita del cavo nel raccordo (E) e poi collegare il tubo (2).
• Inserire l'anello luminoso dall'alto nel foro della roccia di sorgente (E).
• Inserire guarnizione (3) e chiudere raccordo a tubo flessibile (4).
• Collegare tubo flessibile (5) a raccordo e pompa.
• Sul trasformatore bloccare la linea di collegamento con la ghiera (F).

Messa in funzione

Avviamento: avviare pompa. Inserire trasformatore nella presa.

Spegnimento: spegnere pompa. Staccare trasformatore dalla presa.

Regolare intensità zampillante: girare calotta in acciaio dell'anello luminoso (H) o regolare pompa collegata.

Eliminazione di guasti

Anomalia	Causa	Intervento
Lunaled non acceso	Allacciamento alla rete non realizzato	Controllare allacciamento alla rete
	Trasformatore surriscaldato	Lasciar raffreddare trasformatore
	Trasformatore difettoso	Sostituire trasformatore
	Anello luminoso difettoso	Sostituire Lunaled
La potenza illuminante diminuisce	Anello luminoso sporco	Pulire anello luminoso (G)
Immagine irregolare dell'acqua	Corpo estraneo nel Lunaled	Pulire anello luminoso (G)
	Pompa sporca	Pulire pompa

Immagazzinaggio/Invernaggio

L'apparecchio può essere installato in caso di gelo se sistemato all'asciutto.

Parti di ricambio

Con ricambi originali OASE l'apparecchio rimane sicuro e funzionerà sempre regolarmente.

Per i disegni dei ricambi e per i ricambi stessi, vedere al nostro sito Internet.

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

- Rendere inutilizzabile l'apparecchio tagliando i cavi e poi smaltirlo attraverso l'apposito sistema di ritiro.
