Značka	Oase
Model	LunaLed 6s
Typ produktu	Osvětlení pro fontánu a skálu
Použití v souladu s určením	Osvětlení skalních fontán
Napájení	Součástí je bezpečnostní transformátor 12 V DC
Bezpečná vzdálenost transformátoru od vody	minimálně 2 m
Připojovací kabel	Venkovní, typ H05RN-F, minimální průřez dle předpisů
Instalace	Vrtání skály, našroubování hadicové spojky, vedení kabelu
Uvedení do provozu	Zapnout čerpadlo, připojit transformátor
Nastavení intenzity bublání	Otáčením nerezového uzávěru nebo nastavením čerpadla
Údržba	Čistěte světelný kroužek měkkým hadříkem
Zimní skladování	Může zůstat nainstalován, pokud je v suchu
Ochrana zařízení	Nepoužívejte se stmívačem, kabel a kryt musí být neporušené
Oprávněné osoby	Děti do 8 let a osoby s postižením pod dohledem
Náhradní díly	K dispozici na webu OASE (originální)
Materiál uzávěru	Nerezová ocel
Součástí dodávky	Transformátor, těsnění, hadicová spojka
Kompatibilita	Čerpadlo (není součástí), vhodná hadice
Možné poruchy	Znečištěný světelný kroužek, přehřátý transformátor
Likvidace	Odřízněte kabel a recyklujte prostřednictvím zpětného odběru

Často kladené otázky - LunaLed 6s OASE

Jak nainstalovat LunaLed 6s do skalní fontány?

Vyvrtejte skalní fontánu (B), našroubujte hadicovou spojku (D), veďte kabel (1) hadicí (2) až k výstupu kabelu ze spojky (E), poté vložte světelný kroužek shora do vyvrtaného otvoru. Nasaďte těsnění (3) a našroubujte spojku (4). Připojte hadici (5) k čerpadlu.

Co dělat, když světelný kroužek nesvítí?

Zkontrolujte připojení k síti. Pokud je transformátor přehřátý, nechte ho vychladnout. Pokud je vadný, vyměňte ho. Pokud je světelný kroužek vadný, vyměňte LunaLed.

Jak vyčistit světelný kroužek LunaLed 6s?

Čistěte světelný kroužek měkkým hadříkem a čistou vodou. Pravidelné čištění zabraňuje poklesu svítivosti.

Mohu použít stmívač s LunaLed 6s?

Ne, nepřipojujte zařízení ke zdroji se stmívačem. Elektrické součásti jsou křehké a mohly by být zničeny.

Jaká je bezpečná vzdálenost mezi transformátorem a vodou?

Bezpečnostní transformátor musí být nainstalován nejméně 2 metry od okraje nádrže, mimo vodu.

Jak nastavit intenzitu bublání?

Otáčejte nerezovým uzávěrem světelného kroužku (H) nebo nastavte průtok připojeného čerpadla.

Co dělat, když svítivost klesne?

Vyčistěte světelný kroužek (G). Pokud problém přetrvává, zkontrolujte čistotu čerpadla.

Může LunaLed 6s zůstat na místě v zimě?

Ano, pokud je zařízení v suchu, může zůstat nainstalováno i během mrazů. Jinak jej skladujte na suchém místě.

Jaké prodlužovací kabely použít pro venkovní použití?

Používejte prodlužovací kabely v souladu s normou DIN VDE 0620, s minimálním průřezem odpovídajícím H05RN-F, a vždy rozvinuté.

Kde najít náhradní díly pro LunaLed 6s?

Originální náhradní díly OASE jsou k dispozici na webových stránkách OASE. Vždy používejte originální díly pro zajištění spolehlivosti.

NÁVOD K OBSLUZE LunaLed 6s OASE

SK Návod na použitie

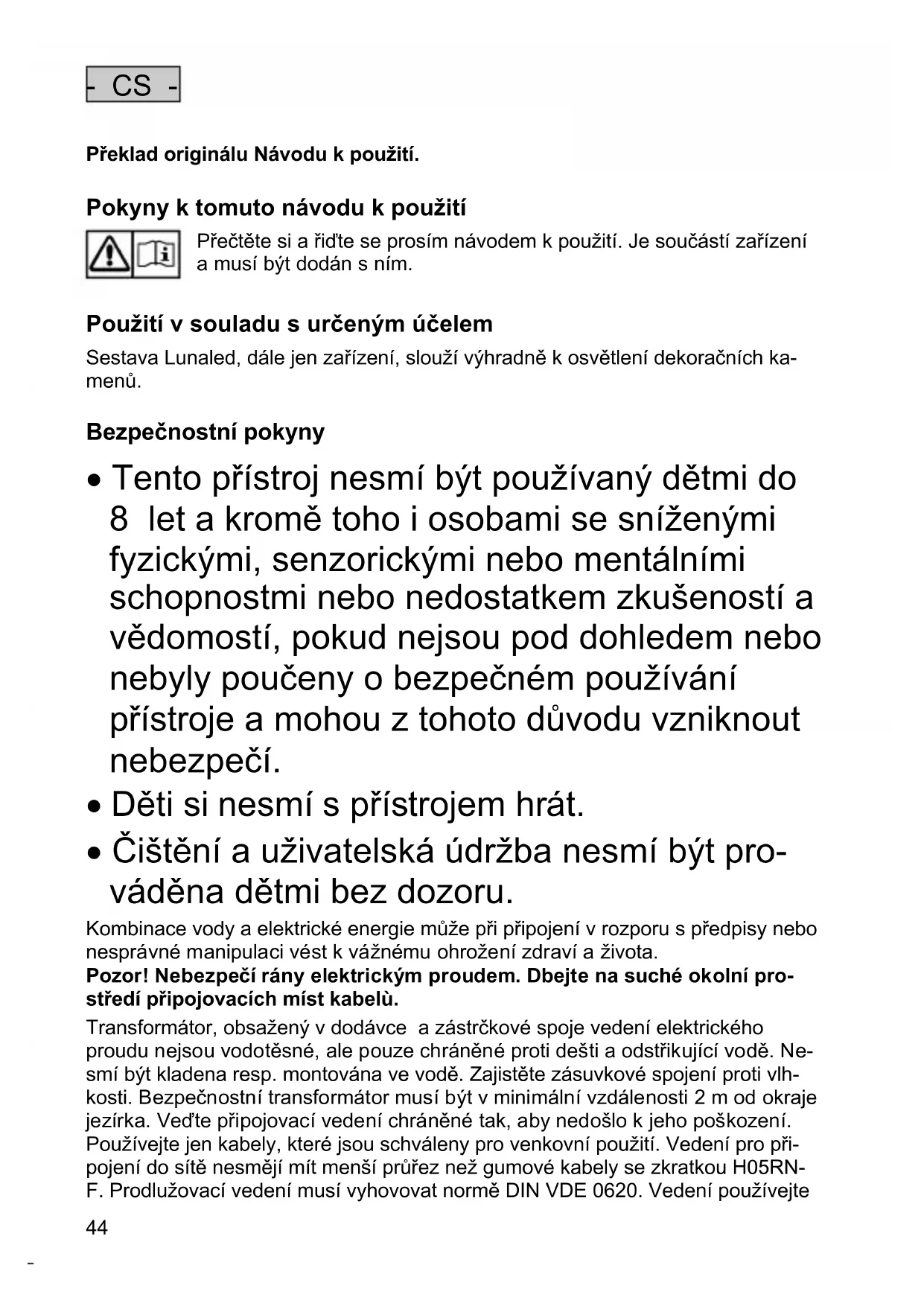

Překlad originálu Návodu k použití.

Pokyny k tomuto návodu k použití

Přečtěte si a řid'te se prosím návodem k použití. Je součástí zařízení a musí být dodán s ním.

Použití v souladu s určeným účelem

Sestava Lunaled, dále jen zařízení, slouží výhradně k osvětlení dekoračních ka-menů.

Bezpečnostní pokyny

- Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o bezpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.

- Děti si nesmí s přístrojem hrát.

- Čištění a uživatelská údržba nesmí být pro-váděna dětmi bez dozoru.

Kombinace vody a elektrické energie může při připojení v rozporu s předpisy nebo nesprávné manipulaci vést k vážnému ohrožení zdraví a života.

Pozor! Nebezpečí rány elektrickým proudem. Dbejte na suché okolní prostředí připojovacích míst kabelů.

Transformátor, obsažený v dodávce a zástrčkové spoje vedení elektrického proudu nejsou vodotěsné, ale pouze chráněné proti dešti a odstřikující vodě. Nesmí být kladena resp. montována ve vodě. Zajistěte zásuvkové spojení proti vlhkosti. Bezpečnostní transformátor musí být v minimální vzdálenosti 2 m od okraje jezírka. Veďte připojovací vedení chráněné tak, aby nedošlo k jeho poškození. Používejte jen kabely, které jsou schváleny pro venkovní použití. Vedení pro připojení do sítě nesmějí mít menší průřez než gumové kabely se zkratkou H05RN-F. Prodlužovací vedení musí vyhovovat normě DIN VDE 0620. Vedení používejte

v rozvinutém stavu. Elektrické instalace na zahradních rybníčcích a plaveckých bazénech musí odpovídat mezinárodním a národním ustanovením pro zřizovatele. Porovnejte elektrické údaje napájecí sítě s typovým štítkem.

V případě poškození kabelu nebo krytu se nesmí přístroj provozovat! Vytáhněte vidlici ze zásuvky! Nenoste resp. netahejte přístroj na přívodním vedení.

Provozujte přístroj výhradně s příslušným bezpečnostním transformátorem, který je součástí dodávky. Neotevírejte nikdy kryt zařízení nebo částí jeho příslušenství, pokud to není vysloveně uvedeno v pokynech Návodu k použití. Než začnete provádět práci na přístroji, vytáhněte vždy vidlici ze zásuvky u všech zařízení ve vodě a u tohoto přístroje! Při dotazech a problémech se pro Vaši vlastní bezpečnost obraťte na odborníka v oboru elektrotechniky!

Instalace

Citlivé elektrické součásti.

Možné následky: Dojde ke zničení přístroje.

Ochranné opatření: Přístroj nepřipojujte ke stmívatelnému zdroji proudu.

Důležité: Dodržovat bezpečnou vzdálenost mezi transformátorem a vodou (A).

• Provrtat dekorační kameny (B).
- Pouze Lunaled 9: Přizpůsobit průměr hadicové svěrky (C).
- Rozmotat hadicové svěrky (D).
- Vést přípojku (1) přes hadici (2) až k výstupům kabelů v hadicové svěrce (E) a připojit hadici (2).
- Shora zasunout svítící kroužek do vyvrtané díry na dekoračních kamenech (E).
- Nasadit těsnění (3) a zavřít hadicovou svěrku (4).
- Připojit hadici (5) a čerpadlo na hadicovou svěrku.
- Přípojku na transformátoru zajistit přesuvnou maticí (F).

Uvedení do provozu

Zapínání: Zapnout čerpadlo. Zapojit transformátor do zásuvky.

Vypínání: Vypnout čerpadlo. Odpojit transformátor ze zásuvky.

Regulace tloušt'ky pramene: Otočit ochranným víčkem z ušlechtilé oceli svítícího kroužku (H) nebo upravit připojené čerpadlo.

Odstraňování poruch

Porucha	Příčina	Odstranění
Lunaled nesvítí	Není připojeno k síti	Zkontrolovat elektrické připojení k síti
	Přehřátý transformátor	Nechat transformátor ochladit.
	Transformátor je defektní	Vyměnit transformátor
	Defektní svítící kroužek	Vyměnit Lunaled
Světelný výkon klesá	Znečištěný svítící kroužek	Vyčistit svítící kroužek (G)
Nepravidelný vodotrysk	Cizí těleso v Lunaled	Vyčistit svítící kroužek (G)
	Znečištěné čerpadlo	Vyčistit čerpadlo

Uložení/zazimování

Pokud je zařízení na suchém místě, může zůstat nainstalované i v mrazu.

Náhradní díly

S originálními díly OASE zůstane zařízení bezpečné a bude nadále spolehlivě fungovat.

Výkresy náhradních dílů a náhradní díly naleznete na naší internetové stránce.

Toto zařízení nesmí být likvidováno společně s domovním odpadem.

- Přístroj znehodnotit odříznutím kabelu a zabránit dalšímu použití. Zlikvidovat vhodným systémem zpětného odběru.

Preklad originálu Návodu na použitie

Pokyny k tomuto Návodu na použitie

Pozor! Nebezpečie zásahu elektrickým prúdom. Dbajte na suché okolité prostredie pripájacích miest káblov.

Zapnutie: Zapnite čerpadlo. Zastrčte transformátor do zásuvky.

Vypnutie: Vypnite čerpadlo. Vytiahnite transformátor zo zásuvky.
