Márka	Oase
Modell	LunaLed 6s
Terméktípus	Szökőkút és szikladísz világítás
Megfelelő használat	Szökőkút sziklák világítása
Tápellátás	Mellékelt 12 V egyenáramú biztonsági transzformátor
Transzformátor-víz biztonsági távolság	Minimum 2 m
Csatlakozókábel	Külső, H05RN-F típus, minimális keresztmetszet megfelelő
Telepítés	Szikla fúrása, csőcsatlakozó csavarása, kábel vezetése
Üzembe helyezés	Szivattyú bekapcsolása, transzformátor csatlakoztatása
Buborék intenzitás beállítása	Rozsdamentes acél sapka elforgatása vagy a szivattyú beállítása
Karbantartás	A fénygyűrű tisztítása puha ruhával
Téli tárolás	Száraz helyen maradhat felszerelve
Készülék védelem	Ne használja fényerőszabályzóval, a kábel és a ház sértetlen
Engedélyezett közönség	8 év alatti gyermekek és fogyatékkal élők felügyelet mellett
Pótalkatrészek	Elérhető az OASE weboldalán (eredeti)
Sapka anyaga	Rozsdamentes acél
Mellékelt tartozékok	Transzformátor, tömítés, csőcsatlakozó
Kompatibilitás	Szivattyú (nem mellékelt), megfelelő cső
Lehetséges zavar	Elkoszolódott fénygyűrű, túlmelegedett transzformátor
Ártalmatlanítás	Vágja el a kábelt és hasznosítsa újra a visszavételi rendszeren keresztül

Gyakran ismételt kérdések - LunaLed 6s OASE

Hogyan telepítse a LunaLed 6s-t egy szökőkút sziklába?

Fúrja meg a szökőkút sziklát (B), csavarja be a csőcsatlakozót (D), vezesse a kábelt (1) a csőbe (2) a csatlakozó kábelkivezetéséig (E), majd helyezze be a fénygyűrűt felülről a fúrt lyukba. Helyezze el a tömítést (3) és csavarja be a csatlakozót (4). Csatlakoztassa a csövet (5) a szivattyúhoz.

Mi a teendő, ha a fénygyűrű nem világít?

Ellenőrizze a hálózati csatlakozást. Ha a transzformátor túlmelegedett, hagyja lehűlni. Ha hibás, cserélje ki. Ha a fénygyűrű hibás, cserélje ki a LunaLed-et.

Hogyan tisztítsa meg a LunaLed 6s fénygyűrűt?

Tisztítsa meg a fénygyűrűt puha ruhával és tiszta vízzel. A rendszeres tisztítás megakadályozza a világítási teljesítmény csökkenését.

Használhatok fényerőszabályzót a LunaLed 6s-sel?

Nem, ne csatlakoztassa a készüléket fényerőszabályzós tápegységhez. Az elektromos alkatrészek törékenyek és megsemmisülhetnek.

Mekkora biztonsági távolságot kell tartani a transzformátor és a víz között?

A biztonsági transzformátort legalább 2 méterre kell telepíteni a medence szélétől, a víztől távol.

Hogyan állítsa be a buborék intenzitását?

Forgassa el a fénygyűrű rozsdamentes acél sapkáját (H), vagy állítsa be a csatlakoztatott szivattyú áramlási sebességét.

Mi a teendő, ha a világítás teljesítménye csökken?

Tisztítsa meg a fénygyűrűt (G). Ha a probléma továbbra is fennáll, ellenőrizze a szivattyú tisztaságát.

A LunaLed 6s a helyén maradhat télen?

Igen, ha a készülék száraz helyen van, akkor fagyos időszakokban is felszerelve maradhat. Ellenkező esetben tárolja száraz helyen.

Milyen hosszabbító kábeleket használjon kültérre?

Használjon DIN VDE 0620 szabványnak megfelelő hosszabbító kábeleket, minimálisan H05RN-F-nek megfelelő keresztmetszettel, és mindig kigöngyölt állapotban.

Hol találhatók pótalkatrészek a LunaLed 6s-hez?

Az eredeti OASE pótalkatrészek elérhetők az OASE weboldalán. A megbízhatóság érdekében mindig eredeti alkatrészeket használjon.

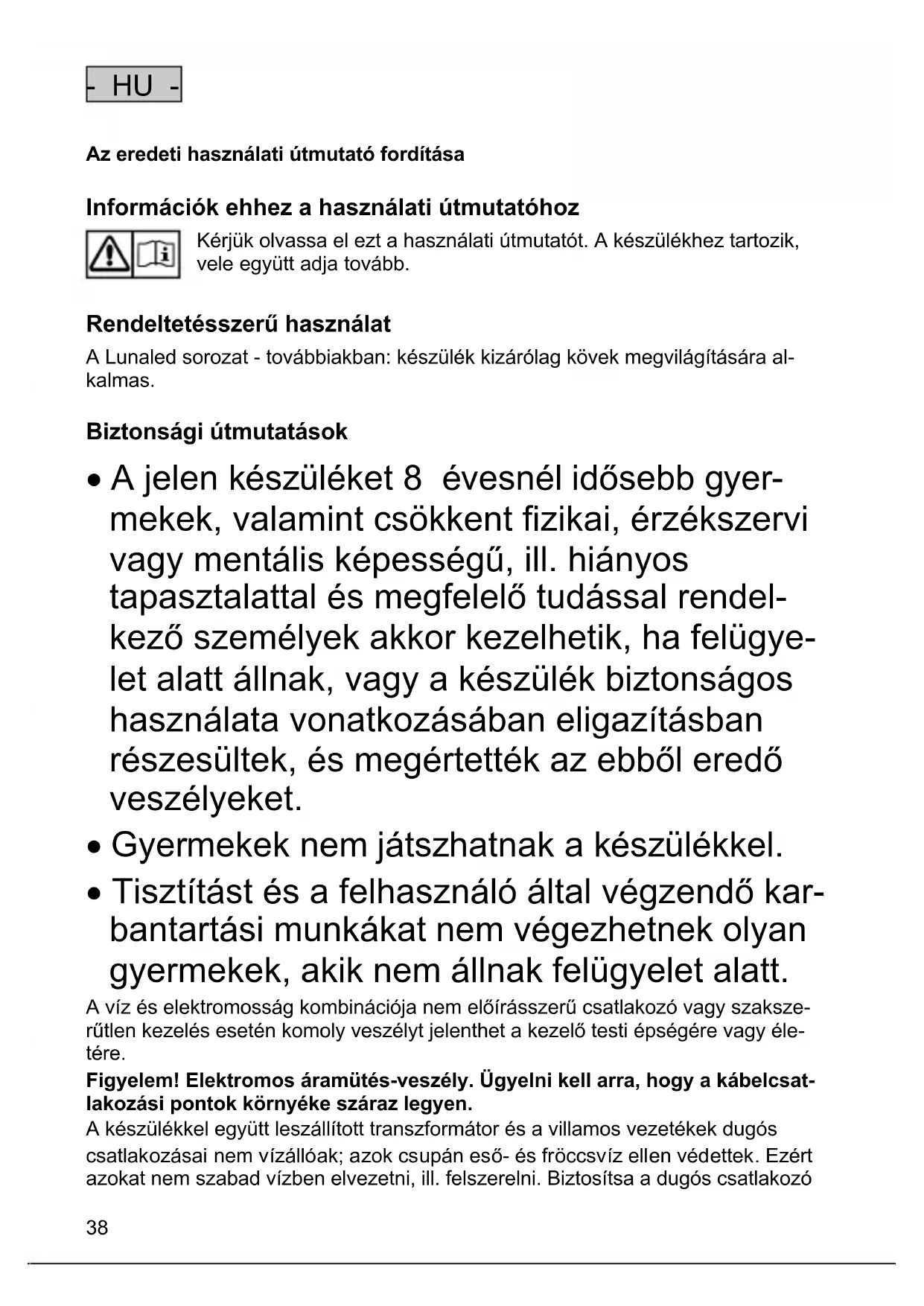

HASZNÁLATI ÚTMUTATÓ LunaLed 6s OASE

HU Használati útmutató

Az eredeti használati útmutató fordítása

Információk ehhez a használati útmutatóhoz

Kérjük olvassa el ezt a használati útmutatót. A készülékhez tartozik, vele együtt adja tovább.

Rendeltetésszerű használat

A Lunaled sorozat - továbbiakban: készülék kizárólag kövek megvilágítására alkalmas.

Biztonsági útmutatások

- A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebből eredő veszélyeket.

• Gyermekek nem játszhatnak a készülékkel.
• Tisztítást és a felhasználó által végzendő kar-bantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

A víz és elektromosság kombinációja nem előírásszerű csatlakozó vagy szakszerűtlen kezelés esetén komoly veszélyt jelenthet a kezelő testi épségére vagy életére.

Figyelem! Elektromos áramütés-veszély. Ügyelni kell arra, hogy a kábelcsatlakozási pontok környéke száraz legyen.

A készülékkel együtt leszállított transzformátor és a villamos vezetékek dugós csatlakozásai nem vízállóak; azok csupán eső- és fröccsvíz ellen védettek. Ezért azokat nem szabad vízben elvezetni, ill. felszerelni. Biztosítsa a dugós csatlakozó

csatlakozását nedvesség ellen! A biztonsági transzformátornak legalább 2 m-re kell a tó peremétől elhelyezkednie. Olyan védetten fektesse le a csatlakozóvezetéket, hogy az ne sérülhessen meg. Csak olyan kábeleket használjon, melyek kültéri használata megengedettek. A hálózati csatlakozóvezetékeknek nem szabad a H05RN-F jelölésű gumi tömlővezetékeknél kisebb keresztmetszettel rendelkezniük. A hosszabbító vezetékeknek eleget kell tenniük a DIN VDE 0620 követelményeinek. A vezetékeket csak lecsévélt állapotban szabad használni. A kerti tavak és úszómedencék elektromos berendezéseinek meg kell felelniük a helyi és nemzetközi rendelkezéseknek. Hasonlítsa össze a táphálózat műszaki adatait a típus-tábla adataival.

Sérült kábel vagy ház esetén a készüléket nem szabad használni! Húzza ki a hálózati csatlakozót! Ne hordozza, ill. húzza a készüléket a csatlakozó vezetéknél fogva!

A készüléket kizárólag csak a készülékkel együtt leszállított, hozzá tartozó biztonsági transzformátorral használja. Soha ne nyissa fel a készülék házát, vagy hozzá tartozó alkatrészeit, ha a használati utasításban erre nincs kifejezett utasítás. Mindig húzza ki az összes vízben található készülék és a berendezés hálózati csatlakozóját, mielőtt munkálatokat végezne a készüléken! Kérdések és problémák esetén saját biztonsága érdekében forduljon villamossági szakemberhez!

Installáció

Érzékeny elektromos alkatrészek.

Lehetséges következmény: A készülék tönkremegy.

Óvintézkedés: Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni.

Fontos: Tartsa be a trafó és a víz közötti biztonsági távolságot (A).

• Fúrja át a követ (B).
• Csak Lunaled 9 esetében. Állítsa be a tömlő átmérőjét (C).
• Tekerje rá a tömlőcsatlakozót (D).
• A vezetéket (1) a tömlön keresztül (2) vezesse a tömlőcsatlakozó kábelkimene-téig (E) és csatlakoztassa a tömlöt (2).
• Fentröl illessze be a világítógyűrűt a kö furatába (E).
• Helyezze be a tömítést (3) és tekerje rá a tömlőcsatlakozót (4).
• Csatlakoztassa a tömlőt (5) és a szivattyút.
• A trafón biztosítsa a csatlakozóvezeték hollandi anyáját (F).

- HU -

Üzembe helyezés

Bekapcsolás: Szivattyú bekapcsolása. Dugja be a transzformátort a csatlakozóba.

Kikapcsolás: Szivattyú kikapcsolása Húzza ki a transzformátort a dugaszoló aljzatból.

Buborékerősség szabályozása: Forgassa el a világítógyűrű fémkupakját (H), vagy a szivattyút állítsa.

Zavarelhárítás

Zavar	Ok	Megoldás
Lunaled nem világít	Hálózati csatlakozás megszakítva	Hálózati csatlakozó ellenőrzése
	Transzformátor túlhevült	Hagyja lehűlni a transzfomátort
	A transzformátor meghibásodott	Cserélje ki a transzformátort
	A világító gyűrű meghibásodott	Cserélje ki a Lunaledet
A világítóteljesítmény csökken	A világítógyűrű elszennyeződött	Tisztítsa meg a világítógyűrűt (G)
Egyenetlen vízkép	Idegen tárgy van a Lunaled-ben	Tisztítsa meg a világítógyűrűt (G)
	A szivattyú elszennyeződött.	Tisztítsa meg a szivattyút

Tárolás/Telelés

Ha a készülék száraz, fagy esetén is összeszerelve maradhat.

Pótalkatrészek

Az OASE eredeti alkatrészeivel a készülék biztonságos marad és továbbra is megbízhatóan működik.

Alkatrészrajzokat és alkatrészeket internetes oldalunkon talál.

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

- A készüléket a kábel levágásával használhatatlanná kell tenni, és az arra előirányzott visszavételi rendszeren keresztül kell ártalmatlanítani.
