Marca	Oase
Modelo	LunaLed 6s
Tipo de producto	Iluminación para fuente y roca
Uso conforme	Iluminación de rocas de fuente
Alimentación	Transformador de seguridad 12 V CC incluido
Distancia de seguridad transformador-agua	2 m mínimo
Cable de conexión	Exterior, tipo H05RN-F, sección mínima conforme
Instalación	Perforación de la roca, atornillado del conector de manguera, guiado del cable
Puesta en marcha	Encender la bomba, conectar el transformador
Ajuste de intensidad de burbujeo	Girar el capuchón de acero inoxidable o ajustar la bomba
Mantenimiento	Limpiar el anillo luminoso con un paño suave
Almacenamiento invernal	Puede permanecer instalado si está seco
Protección del aparato	No usar con variador, cable y carcasa intactos
Público autorizado	Niños <8 años y personas con discapacidad bajo supervisión
Piezas de repuesto	Disponibles en el sitio web de OASE (originales)
Material del capuchón	Acero inoxidable
Accesorios incluidos	Transformador, junta de estanqueidad, conector de manguera
Compatibilidad	Bomba (no incluida), manguera adecuada
Posible avería	Anillo luminoso sucio, transformador sobrecalentado
Eliminación	Cortar el cable y reciclar mediante sistema de devolución

Preguntas frecuentes - LunaLed 6s OASE

¿Cómo instalar el LunaLed 6s en una roca de fuente?

Perfore la roca de fuente (B), atornille el conector para manguera (D), guíe el cable (1) dentro de la manguera (2) hasta la salida de cable del conector (E), luego introduzca el anillo luminoso por arriba en el agujero de perforación. Coloque la junta de estanqueidad (3) y atornille el conector (4). Conecte la manguera (5) a la bomba.

¿Qué hacer si el anillo luminoso no ilumina?

Verifique la conexión a la red. Si el transformador está sobrecalentado, déjelo enfriar. Si está defectuoso, reemplácelo. Si el anillo luminoso está defectuoso, reemplace el LunaLed.

¿Cómo limpiar el anillo luminoso LunaLed 6s?

Limpie el anillo luminoso con un paño suave y agua clara. Una limpieza regular evita la disminución de la potencia de iluminación.

¿Puedo usar un variador con el LunaLed 6s?

No, no conecte el aparato a una alimentación con variador. Los componentes eléctricos son frágiles y podrían ser destruidos.

¿Qué distancia de seguridad entre el transformador y el agua?

El transformador de seguridad debe instalarse al menos a 2 metros del borde del estanque, fuera del agua.

¿Cómo ajustar la intensidad del burbujeo?

Gire el capuchón de acero inoxidable del anillo luminoso (H) o ajuste el caudal de la bomba conectada.

¿Qué hacer si la potencia de iluminación disminuye?

Limpie el anillo luminoso (G). Si el problema persiste, verifique la limpieza de la bomba.

¿Puede el LunaLed 6s permanecer en su lugar en invierno?

Sí, si el aparato se encuentra seco, puede permanecer instalado durante los períodos de heladas. De lo contrario, guárdelo en un lugar seco.

¿Qué cables de extensión usar para exteriores?

Utilice cables de extensión conformes a la norma DIN VDE 0620, con una sección mínima equivalente a H05RN-F, y siempre en estado desenrollado.

¿Dónde encontrar piezas de repuesto para el LunaLed 6s?

Las piezas de repuesto originales OASE están disponibles en el sitio web de OASE. Use siempre piezas originales para garantizar la fiabilidad.

MANUAL DE USUARIO LunaLed 6s OASE

ES Instrucciones de uso

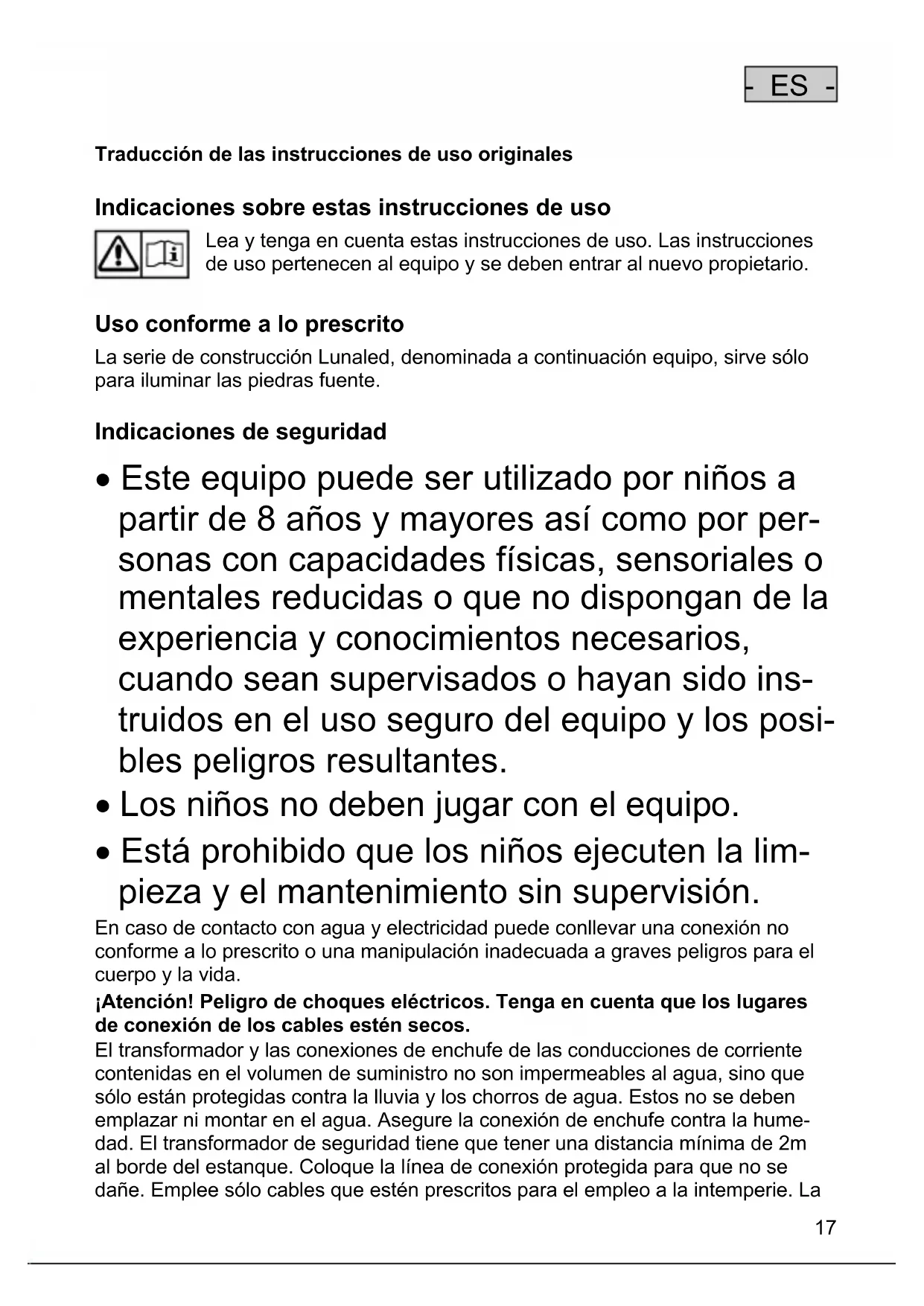

Traducción de las instrucciones de uso originales

Indicaciones sobre estas instrucciones de uso

Lea y tenga en cuenta estas instrucciones de uso. Las instrucciones de uso pertenecen al equipo y se deben entrar al nuevo propietario.

Uso conforme a lo prescrito

La serie de construcción Lunaled, denominada a continuación equipo, sirve sólo para iluminar las piedras fuente.

Indicaciones de seguridad

- Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y conocimientos necesarios, cuando sean supervisados o hayan sido instruidos en el uso seguro del equipo y los posibles peligros resultantes.

- Los niños no deben jugar con el equipo.

- Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.

En caso de contacto con agua y electricidad puede conllevar una conexión no conforme a lo prescrito o una manipulación inadecuada a graves peligros para el cuerpo y la vida.

¡Atención! Peligro de choques eléctricos. Tenga en cuenta que los lugares de conexión de los cables estén secos.

El transformador y las conexiones de enchufe de las conducciones de corriente contenidas en el volumen de suministro no son impermeables al agua, sino que sólo están protegidas contra la lluvia y los chorros de agua. Estos no se deben emplazar ni montar en el agua. Asegure la conexión de enchufe contra la humedad. El transformador de seguridad tiene que tener una distancia mínima de 2m al borde del estanque. Coloque la línea de conexión protegida para que no se dañe. Emplee sólo cables que estén prescritos para el empleo a la intemperie. La

- ES -

sección de las líneas de conexión a la red no debe ser más pequeña que la de los cables protegidos con goma con la sigla H05RN-F. Las líneas de prolongación tienen que satisfacer la norma DIN VDE 0620. Emplee las líneas sólo en estado desenrollado. Las instalaciones eléctricas en los estanques de jardín y piscinas tienen que corresponder a las prescripciones de montaje nacionales e internacionales. Compare los datos eléctricos de la red de abastecimiento con los datos indicados en la placa de datos técnicos.

El equipo no se debe operar si está defectuoso el cable o la caja. ¡Saque la clavija de la red! No agarre ni tire el equipo por la línea de conexión.

Opere sólo el equipo con el transformador de seguridad correspondiente contenido en el volumen de suministro. No abra nunca la caja del equipo o sus componentes a no ser que esto se autorice expresamente en las instrucciones de uso.

Saque siempre la clavija de la red de todos los equipos que se encuentran en el agua antes de ejecutar trabajos en el equipo. En caso de preguntas y problemas diríjase para su propia seguridad a una persona especializada en eléctrica.

Instalación

Componentes eléctricos sensibles.

Posible consecuencia: Destrucción del equipo.

Medida de protección: No conecte el equipo a una alimentación de corriente con regulación de voltaje.

Importante: Observe la distancia de seguridad entre el transformador y el agua (A).

• Taladre la piedra fuente (B).
- Sólo Lunaled 9: Adapte el diámetro de la unión de tubo flexible (C). – Abra la unión de tubo flexible (D).
- Guíe la línea de conexión (1) por el tubo flexible (2) hasta la salida del cable en la unión de tubo flexible (E) y conecte el tubo flexible (2).
- Introduzca el anillo luminoso desde arriba en el agujero de la piedra fuente (E).
- Coloque la junta (3) y cierre la unión de tubo flexible (4).
- Conecte el tubo flexible (5) en la unión de tubo flexible y conecte la bomba.
- Asegure en el transformador la línea de conexión con la tuerca racor (F).

Puesta en marcha

Conexión: Conecte la bomba. Enchufe el transformador en el tomacorriente.

Desconexión: Desconecte la bomba. Desenchufe el transformador del tomacorriente.

Regulación de la intensidad de burbujeo: Gire la tapa de acero inoxidable del anillo luminoso (H) o regule la bomba conectada.

Eliminación de fallos

Fallo	Causa	Acción correctora
El Lunaled no se ilumina	El equipo no está conectado a la red	Controle la conexión a la red
	El transformador está sobrecalen-tado	Deje enfriar el transformador
	Transformador defectuoso	Sustituya el transformador
	Anillo luminoso defectuoso	Sustituya el Lunaled
La intensidad luminosa disminuye	Anillo luminoso sucio	Limpie el anillo luminoso (G)
Imagen de imagen desi-gual	Cuerpos extraños en Lunaled	Limpie el anillo luminoso (G)
	Bomba sucia	Limpie la bomba

Almacenamiento / Conservación durante el invierno

Si el equipo está emplazado en un lugar seco se puede quedar instalado en caso de heladas.

Piezas de recambio

El equipo se mantiene seguro y trabaja de forma fiable con las piezas originales de OASE.

Consulte los dibujos de piezas de recambio y las piezas de recambio en nuestra página web.

www.oase-livingwater.com/piezasdere-puesto

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

- Inutilice el equipo cortando el cable y entréguelo al sistema de recogida previsto.
