| Tipo de producto | Kit de iluminación LED exterior de baja tensión |
| Marca | Oase |
| Modelo | LunAqua Terra LED Set 6 |
| Categoría | Iluminación exterior |
| Número de lámparas incluidas | 6 |
| Tipo de fuente luminosa | LED (diodo electroluminiscente) integrado fijo |
| Tensión de alimentación del adaptador | 230 V CA |
| Tensión de salida (lámpara) | 12 V CC |
| Índice de protección (lámpara) | IP68 (estanco hasta 1 m de profundidad) |
| Índice de protección (adaptador de corriente) | IP44 (protegido contra salpicaduras de agua) |
| Profundidad de inmersión máxima | 1 m |
| Diámetro de la lámpara | 40 mm |
| Altura de la lámpara (estimada) | 30 mm |
| Diámetro del orificio de montaje | 40 mm |
| Profundidad mínima del orificio de montaje | 20 mm |
| Material de la carcasa de la lámpara | Acero inoxidable |
| Material del repartidor de conexión | Sintético |
| Uso conforme | Iluminación de terrazas, caminos, escaleras, porches, plazas, e iluminación de estanques (bajo el agua) |
| Resistencia al paso | Sí (peatones) |
| Temperatura ambiente máxima de uso | 45 °C (para una vida útil óptima del LED) |
| Número máximo de lámparas por repartidor | 6 |
| Mantenimiento y limpieza | Limpiar la pantalla con un paño húmedo; eliminar inmediatamente los puntos de óxido con un producto adecuado |
| Instrucciones de seguridad principales | No mirar directamente la fuente de luz; usar exclusivamente con el adaptador suministrado; colocar el transformador al menos a 2 m del agua; proteger las conexiones de la humedad; usar una protección diferencial de 30 mA |
| Piezas de repuesto y reparabilidad | Los cables de conexión no son intercambiables; en caso de daño, la lámpara o el componente debe ser reemplazado (no reparable) |
| Accesorios disponibles | Cables de extensión y lámparas adicionales de la gama Oase |
Preguntas frecuentes - LunAqua Terra LED Set 6 OASE
Preguntas de los usuarios sobre LunAqua Terra LED Set 6 OASE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones LunAqua Terra LED Set 6 - OASE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LunAqua Terra LED Set 6 de la marca OASE.
MANUAL DE USUARIO LunAqua Terra LED Set 6 OASE

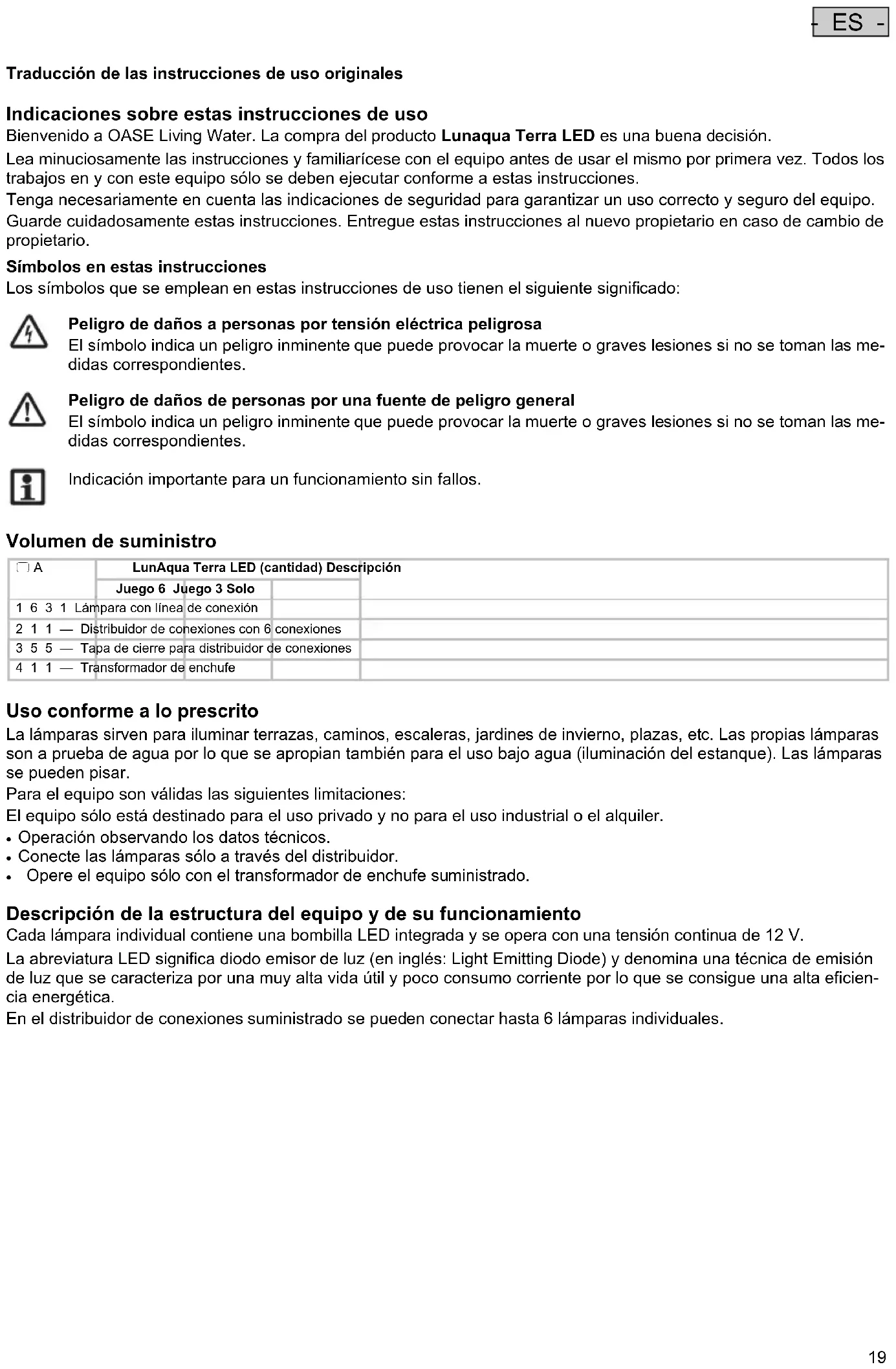

ES Instrucciones de uso
Traducción de las instrucciones de uso originales
Indicaciones sobre estas instrucciones de uso
Bienvenido a OASE Living Water. La compra del producto Lunaqua Terra LED es una buena decisión.
Lea minuciosamente las instrucciones y familiarícese con el equipo antes de usar el mismo por primera vez. Todos los trabajos en y con este equipo sólo se deben ejecutar conforme a estas instrucciones.
Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.
Guarde cuidadosamente estas instrucciones. Entregue estas instrucciones al nuevo propietario en caso de cambio de propietario.
Símbolos en estas instrucciones
Los símbolos que se emplean en estas instrucciones de uso tienen el siguiente significado:
Peligro de daños a personas por tensión eléctrica peligrosa
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las medidas correspondientes.
Peligro de daños de personas por una fuente de peligro general
El símbolo indica un peligro inminente que puede provocar la muerte o graves lesiones si no se toman las medidas correspondientes.
Indicación importante para un funcionamiento sin fallos.
Volumen de suministro
| ☐ A | LunAqua Terra LED (cantidad) Descripción | ||
| Juego 6 Juego 3 Solo | |||
| 1 6 3 1 Lámpara con línea de conexión | |||
| 2 1 1 — Distribuidor de conexiones con 6 conexiones | |||
| 3 5 5 — Tapa de cierre para distribuidor de conexiones | |||
| 4 1 1 — Transformador de enchufe | |||
Uso conforme a lo prescrito
La lámparas sirven para iluminar terrazas, caminos, escaleras, jardines de invierno, plazas, etc. Las propias lámparas son a prueba de agua por lo que se apropian también para el uso bajo agua (iluminación del estanque). Las lámparas se pueden pisar.
Para el equipo son válidas las siguientes limitaciones:
El equipo sólo está destinado para el uso privado y no para el uso industrial o el alquiler.
- Operación observando los datos técnicos.
- Conecte las lámparas sólo a través del distribuidor.
- Opere el equipo sólo con el transformador de enchufe suministrado.
Descripción de la estructura del equipo y de su funcionamiento
Cada lámpara individual contiene una bombilla LED integrada y se opera con una tensión continua de 12 V.
La abreviatura LED significa diodo emisor de luz (en inglés: Light Emitting Diode) y denomina una técnica de emisión de luz que se caracteriza por una muy alta vida útil y poco consumo corriente por lo que se consigue una alta eficiencia energética.
En el distribuidor de conexiones suministrado se pueden conectar hasta 6 lámparas individuales.
Indicaciones de seguridad
El equipo puede ser una fuente de peligro para las personas y los valores materiales, si no se emplea adecuadamente y conforme al uso previsto o si no se observan las indicaciones de seguridad.
Este equipo se puede usar por niños a partir de 8 años así como por personas con capacidades físicas, sensoriales o mentales disminuidas o con escasas experiencias y conocimientos, si se supervisan o se instruyen de forma segura en el uso del equipo y han entendido los peligros que se pueden producir. Los niños no deben jugar con el equipo. Los niños no deben limpiar ni mantener el equipo sin supervisión.
Peligros que se producen por el contacto del agua con la electricidad
- En caso de una conexión no conforme a lo prescrito o una manipulación inadecuada, el contacto del agua con la electricidad puede provocar la muerte o graves lesiones debido a un choque eléctrico.
- Antes de tocar el agua desconecte siempre todos los equipos que se encuentran en el agua de la tensión.
Instalación eléctrica conforme a lo prescrito
- Las instalaciones eléctricas deben cumplir las prescripciones de montaje nacionales y se deben realizar sólo por un electricista calificado.
- Una persona es un electricista calificado cuando por su formación, conocimientos y experiencias profesionales es capaz y está autorizada a valorar y ejecutar los trabajos encargardos. Los trabajos como personal técnico también incluyen el reconocimiento de los posibles peligros y el cumplimiento de las correspondientes normas, prescripciones y disposiciones regionales y nacionales.
- En caso de preguntas y problemas diríjase a personal especializado en eléctrica.
- Sólo está permitido conectar el equipo cuando los datos eléctricos del equipo coincidan con la alimentación de corriente. Los datos del equipo se encuentran en la placa de datos técnicos en el equipo, en el embalaje o en estas instrucciones.
- El equipo tiene que estar protegido con un dispositivo de protección contra corriente de fuga máxima de 30 mA.
- Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).
- Proteja las conexiones de enchufe contra la humedad.
- Emplace el transformador con una distancia de seguridad mínima de 2 m al agua.
- Conecte el equipo sólo a una caja de enchufe instalada conforme a las normas vigentes.
Funcionamiento seguro
- Está prohibido operar el equipo con líneas eléctricas defectuosas o si la caja está defectuosa.
- No transporte ni tire el equipo por la línea eléctrica.
- Tienda las líneas con protección contra daños y garantice que ninguna persona tropiece con ellas.
- Abra la caja del equipo o las partes del equipo sólo si esto se requiere expresamente en las instrucciones.
- Ejecute en el equipo sólo los trabajos descritos en estas instrucciones. Si no es posible solucionar los problemas diríjase a una oficina de atención a los clientes o en caso de dudas al fabricante.
- Emplee sólo piezas de recambio y accesorios originales para el equipo.
- No realice nunca modificaciones técnicas en el equipo.
- Las líneas de conexión no se pueden cambiar. Deseche el equipo o el componente si está dañada una línea.
- Mantenga secos el tomacorriente y la clavija de red.
- No mire nunca directamente a la fuente de luz del equipo.
Símbolos en el equipo
Los símbolos de aviso en el equipo tienen el siguiente significado:
Peligro de daños de personas si el equipo no se usa conforme a lo prescrito
El uso incorrecto del equipo puede provocar daños de personas o daños materiales. Es imprescindible leer las instrucciones de uso antes de utilizar el equipo.
Los símbolos de uso en el equipo tienen el siguiente significado:
IP 68 Protegido contra la entrada de cuerpos extraños. Apropiado para el empleo permanente bajo el agua hasta una profundidad del agua de 1 m.
IP 44 Protegido contra el contacto de objetos hasta un diámetro de 1 mm con las partes peligrosas. Protegido contra salpicaduras por todos los lados.
La carcasa esa protegida contra el contacto de las manos mediante un aislamiento de protección (categoría de protección II).
Emplazamiento y conexión
Instalación mecánica
Todas las medidas se indican en milímetros (mm).
□ B
Indicaciones sobre el montaje
- Las lámparas estás equipadas con grapas de montaje. No están permitidos otros medios de fijación. Se pueden montar en suelos, paredes o techos de materiales sólidos como piedra, madera o plásticos.
- Las líneas de conexión de las lámparas se pueden tender directamente bajo tierra o en un lecho de arena/gravilla. Si fuera necesario, tienda las líneas en un tubo para protegerlas contra daños.
- Emplace el transformador de enchufe y el distribuidor de conexiones en un lugar protegido contra las influencias de la intemperie.
Proceda de la forma siguiente:
- Hacer un croquis de los lugares de montaje del transformador de enchufe, el distribuidor de conexiones y las lámparas individuales.
- Comprobar si las longitudes de los cables son suficientes para el montaje previsto. Ampliar el kit posiblemente con los cables de prolongación o lámparas adicionales del programa de accesorios de Oase.
- Marcar los agujeros de montaje y taladrarlos con una corona de taladro apropiada para el correspondiente material de base.
Diámetro del agujero para la lámpara: 40 mm.
Anchura del agujero: 20 mm como mínimo.
Diámetro del agujero para la línea de conexión: 20 mm. - Guiar la línea de conexión a través del agujero taladrado.
- Colocar la lámpara en el agujero taladrado hasta que contacte con la superficie de montaje. Presionar si fuera necesario las alas de los resortes de apriete ligeramente contra la carcasa.
Instalación eléctrica
□ C
Proceda de la forma siguiente:
- Guíe las líneas de conexión de las lámparas al distribuidor de conexión.
- Una las clavijas de las lámparas individuales con las salidas del distribuidor y asegure cada unión con una tuerca de unión. Apriete la tuerca de unión a mano (protección contra salpicaduras).
- Cierre las salidas no usadas con una tapa protectora (protección contra salpicaduras).
- Una la línea de conexión del distribuidor con el transformador de enchufe. Apriete la tuerca de unión a mano (protección contra salpicaduras).
- Emplace el transformador con una distancia de seguridad mínima de 2 m al agua.
Funcionamiento
¡Atención! Componentes eléctricos sensibles.
Posible consecuencia: Destrucción del equipo.
Medida de protección: No conecte el equipo a una alimentación de corriente con regulación de voltaje.
Nota:
Para garantizar la máxima vida útil del LED tenga en cuenta los siguientes puntos:
- No exponga las lámparas durante el empleo a la radiación solar directa ni a temperaturas del entorno superiores a 45 °C.
- Controle las lámparas a través de un temporizador o un interruptor crepuscular. Tenga en cuenta las instrucciones de uso del correspondiente equipo adicional.
Conexión: Enchufe el transformador de enchufe en el tomacorriente. El equipo se conecta inmediatamente cuando se haya realizado la conexión eléctrica.
Desconexión: Desenchufe el transformador de enchufe.
Eliminación de fallos
| Fallo | Causa | Acción correctora |
| No se ilumina ninguna lámpara. El transformador de enchufe no está enchufado. | Enchufe el transformador de enchufe en el to-macorriente. | |
| La alimentación de corriente está interrumpida. Controle la alimentación de corriente. | ||
| El transformador de enchufe se desconectó debido a una temperatura del entorno muy alta. | ||
| Transformador de enchufe defectuoso Sustituya el transformador de enchufe. | ||
| Distribuidor de conexiones defectuoso Sustituya el distribuidor de conexiones. | ||
| Una lámpara no se ilumina. | La alimentación de corriente está interrumpida. | Controle la línea de conexión. Si está dañada sustituya la lámpara. |
| Conexión de enchufe corroida Limpie la conexión de enchufe | ||
| Bombilla defectuosa Sustituya la bombilla | ||
| Salida en el distribuidor de conexiones defectuosa | Sustituya el distribuidor de conexiones. | |
Limpieza
¡Atención! Tensión eléctrica peligrosa.
Posibles consecuencias: La muerte o lesiones graves.
Medidas de protección:
- Saque las clavijas de red de todos los equipos que se encuentran en el agua antes de tocar el agua.
- Saque el transformador de enchufe antes de trabajar en el equipo.
- Asegure el equipo contra una conexión inadvertida.
Limpie el protector de la lámpara de vez en cuando con un paño suave.
A veces se puede depositar óxido fino en la carcasa de la lámpara de acero inoxidable. Elimine el óxido fino con un producto de limpieza apropiado.
Desecho
Le pedimos que apoye nuestro esfuerzo de mantener intacto nuestro medio ambiente siguiendo las siguientes sugerencias sobre el desecho.
| Entregue el equipo que ya no se usa a un centro de reciclaje. Inutilice siempre los equipos eléctricos cortando los cables. | Deseche en la basura doméstica: | |
| Lámpara | Embalaje | |
| Distribuidor de conexiones | ||
| Transformador de enchufe | ||
