| Typ produktu | Nízkonapäťová LED vonkajšia súprava osvetlenia |
| Značka | Oase |
| Model | LunAqua Terra LED Set 6 |
| Kategória | Vonkajšie osvetlenie |
| Počet zahrnutých lámp | 6 |
| Typ svetelného zdroja | Pevne integrovaná LED (elektroluminiscenčná dióda) |
| Napájacie napätie adaptéra | 230 V AC |
| Výstupné napätie (lampa) | 12 V DC |
| Stupeň krytia (lampa) | IP68 (vodotesné do hĺbky 1 m) |
| Stupeň krytia (sieťový adaptér) | IP44 (chránené proti striekajúcej vode) |
| Maximálna hĺbka ponoru | 1 m |
| Priemer lampy | 40 mm |
| Výška lampy (odhad) | 30 mm |
| Priemer montážneho otvoru | 40 mm |
| Minimálna hĺbka montážneho otvoru | 20 mm |
| Materiál telesa lampy | Nerezová oceľ |
| Materiál spojovacieho rozdeľovača | Syntetický |
| Určené použitie | Osvetlenie terás, chodníkov, schodísk, veránd, námestí a osvetlenie jazierok (pod vodou) |
| Odolnosť voči chôdzi | Áno (chodci) |
| Maximálna okolitá teplota pri použití | 45 °C (pre optimálnu životnosť LED) |
| Maximálny počet lámp na rozdeľovač | 6 |
| Údržba a čistenie | Čistite tienidlo vlhkou handričkou; okamžite odstráňte hrdzavé škvrny vhodným prípravkom |
| Hlavné bezpečnostné pokyny | Nedívajte sa priamo do svetelného zdroja; používajte výhradne s priloženým adaptérom; transformátor umiestnite aspoň 2 m od vody; chráňte pripojenia pred vlhkosťou; používajte prúdový chránič 30 mA |
| Náhradné diely a opraviteľnosť | Pripojovacie káble nie sú vymeniteľné; v prípade poškodenia je potrebné vymeniť lampu alebo súčiastku (neopraviteľné) |
| Dostupné príslušenstvo | Predlžovacie káble a prídavné lampy z rady Oase |
Často kladené otázky - LunAqua Terra LED Set 6 OASE
Otázky používateľov k LunAqua Terra LED Set 6 OASE
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Osvetlenie vo formáte PDF zadarmo! Nájdite svoj návod LunAqua Terra LED Set 6 - OASE a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. LunAqua Terra LED Set 6 značky OASE.

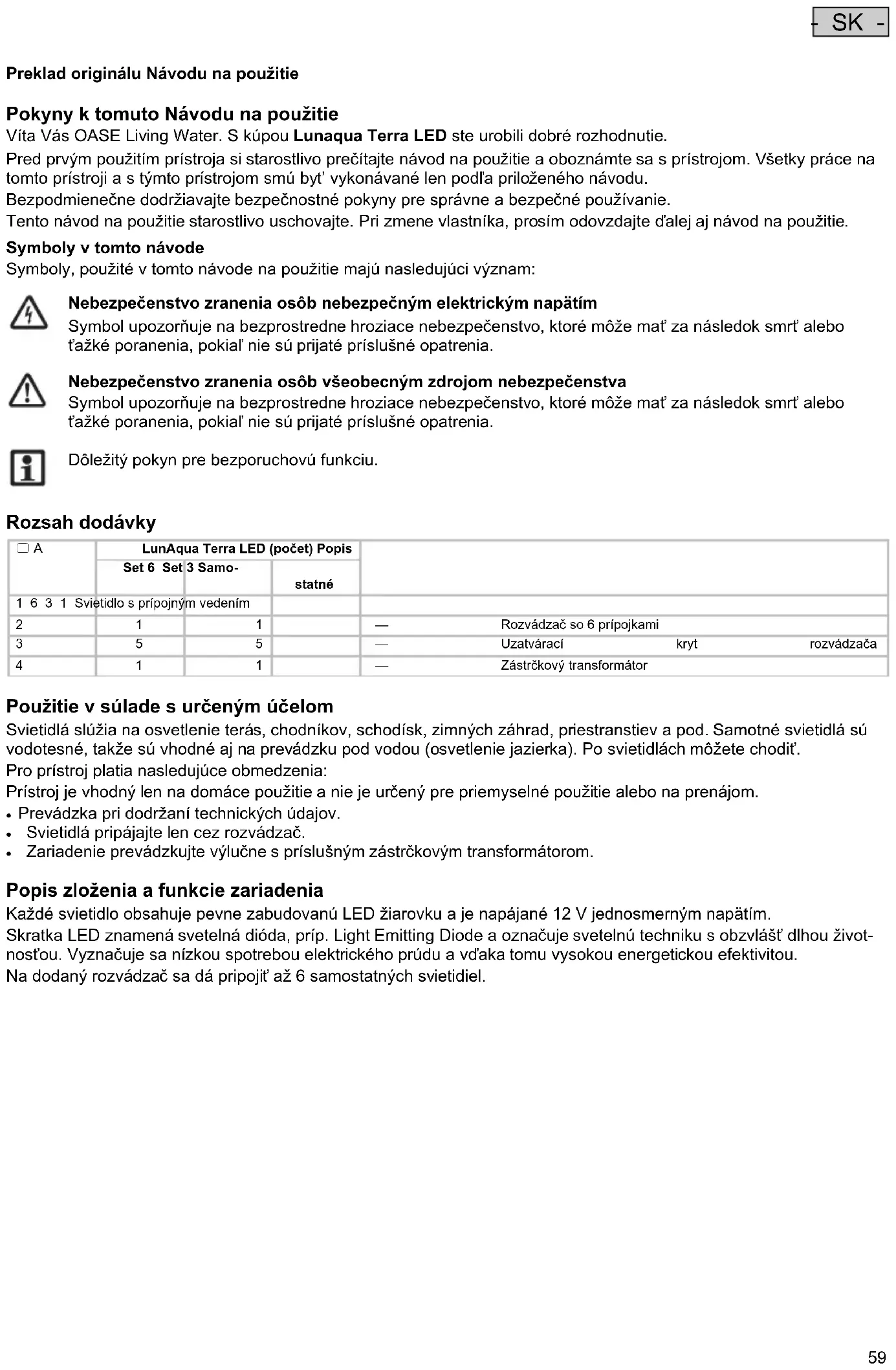

NÁVOD NA OBSLUHU LunAqua Terra LED Set 6 OASE
Symboly na prístroji
Pred prvým použitím prístroja si starostlivo prečítajte návod na použitie a oboznámte sa s prístrojom. Všetky práce na tomto prístroji a s týmto prístrojom smú byt' vykonávané len podľa priloženého návodu.
Bezpodmienečne dodržiavajte bezpečnostné pokyny pre správne a bezpečné používanie.
Symboly, použité v tomto návode na použitie majú nasledujúci význam:
Nebezpečenstvo zranenia osób nebezpečným elektrickým napätím
Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt alebo t’ažké poranenia, pokial’ nie sú prijaté príslušné opatrenia.
Nebezpečenstvo zranenia osób všeobecným zdrojom nebezpečenstva
Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt alebo t’ažké poranenia, pokial’ nie sú prijaté príslušné opatrenia.
Dôležitý pokyn pre bezporuchovú funkciu.
Rozsah dodávky
| ☐ A | LunAqua Terra LED (počet) Popis | |||
| Set 6 Set 3 Samo- | statné | |||
| 1 6 3 1 Sviétidlo s prípojným vedením | ||||
| 2 | 1 | 1 | — Rozvádzač so 6 prípojkami | |
| 3 | 5 | 5 | — Uzatvárací kryt rozvádzača | |
| 4 | 1 | 1 | — Zástrčkový transformátor | |
Použitie v súlade s určeným účelom
Svietidlá slúžia na osvetlenie terás, chodníkov, schodísk, zimných záhrad, priestranstiev a pod. Samotné svietidlá sú vodotesné, takže sú vhodné aj na prevádzku pod vodou (osvetlenie jazierka). Po svietidlách môžete chodiť.
Pro prístroj platia nasledujúce obmedzenia:
Prístroj je vhodný len na domáce použitie a nie je určený pre priemyselné použitie alebo na prenájom.
- Prevádzka pri dodržaní technických údajov.
- Svetidlá pripájajte len cez rozvádzač.
- Zariadenie prevádzkujte výlučne s príslušným zástrčkovým transformátorom.
Popis zloženia a funkcie zariadenia
Každé svietidlo obsahuje pevne zabudovanú LED žiarovku a je napájané 12 V jednosmerným napätím.
Skratka LED znamená svetelná dióda, príp. Light Emitting Diode a označuje svetelnú techniku s obzvlášť dlhou životnosťou. Vyznačuje sa nízkou spotrebou elektrického prúdu a vd’aka tomu vysokou energetickou efektivitou.
Na dodaný rozvádzač sa dá pripojit' až 6 samostatných svietidiel.
Bezpečnostné pokyny
Z tohto zariadenia môžu vychádzať nebezpečenstvá pre osoby a materiálne hodnoty, ak sa zariadenie používa neodborne, príp. v rozpore s účelom použitia alebo ak sa nedodržiavajú bezpečnostné pokyny.
Toto zariadenie môžu používať deti od 8 rokov, ako aj osoby so zníženými fyzickými, zmyslovými či mentálnymi schopnost'ami alebo s nedostatočnými skúsenost'ami a vedomost'ami, ak s ním pracujú za dohl'adu alebo boli zaučené ohľadne bezpečného použitia zariadenia a rozumejú nebezpečenstvám, ktoré z neho vyplývajú. Deti sa so zariadením nesmú hrat'. Čistenie a údržbu nesmú deti vykonávať bez dohl'adu.
Nebezpečenstvo hroziace z kombinácie vody a elektriny
- Kombinácia vody a elektrickej energie môže pri pripojení v rozpore s predpismi alebo nesprávnej manipulácii viest' k usmrteniu alebo t'ažkým poraneniam.
- Skôr, ako siahnete do vody, vždy odpojte od prívodu napätia všetky prístroje, ktoré sa nachádzajú vo vode.
Elektrická inštalácia podl'a predpisov
- Elektrické inštalácie musia zodpovedať národným predpisom pre zriadovatel'ov inštalácie a môže ich vykonávať iba kvalifikovaný elektrikár.
- Za kvalifikovaného elektrikára sa považuje osoba, ktorá je na základe svojho odborného vzdelania, znalostí a skúsenosti schopná a oprávnená posudzovať a vykonávať zadané činnosti. Práca odborníka zahrňa tiež rozpoznanie možných nebezpečenstiev a rešpektovanie regionálnych a národných noriem, predpisov a nariadení.
- Pri otázkach a problémoch sa obrátte na kvalifikovaného elektrikára.
- Pripojenie prístroja je povolené iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom. Údaje o prístroji sa nachádzajú na typovom štítku prístroja, na obale alebo v tomto návode na obsluhu.
- Prístroj musí byť zabezpečený ochranným zariadením proti chybnému prúdu s s nameraným chybným prúdom, ktorý nie je väčší než 30 mA.
- Predlžovacie rožvody a rozdeľovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v interiéri (chránené pred striekajúcou vodou).
- Chráňte zástrčkové spoje pred vlhkost'ou.
- Transformátor osad'te v bezpečnostnej vzdialenosti min. 2 m od vody.
- Prevádzkujte prístroj len na zásuvke, inštalovanej podľa predpisov.
Bezpečná prevádzka
- Prístroj sa nesmie prevádzkovat's chybnými elektrickými vedeniami alebo chybným krytom.
- Prístroj nenoste ani net'ahajte za elektrické vedenie.
- Vedenia pokladajte tak, aby boli chránené pred poškodeniami a dbajte na to, aby o ne nemohol nikto zakopnút.
- Nikdy neotvárajte kryt prístroja ani príslušných dielov, ak nie ste k tejto činnosti výslovne vyzvaní v návode na obsluhu.
- Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode. Ak nie je problémy možné odstránit, kontaktujte autorizované miesto zákazníckeho servisu alebo v prípade pochybností priamo výrobcu.
- Používajte iba originálne náhradné diely a príslušenstvo pre daný prístroj.
- Nikdy na prístroji nevykonávajte technické zmeny.
- Pripojovacie vedenia sa nedajú nahradiť. Ak je vedenie poškodené, musí sa prístroj, príp. jeho časti zlikvidovať.
- Zásuvku a sieťovú zástrčku udržiavajte suché.
- Nikdy sa nepozrite priamo do svetelného zdroja prístroja.
Výstražné symboly na zariadení majú nasledujúci význam:
Nebezpečenstvo zranenia osób v prípade neodbornej manipulácie
Neodborná manipulácia so zariadením môže viest' k zraneniam osôb alebo k vecným škodám. Vždy si najprv prečítajte návod na použitie.
Spotrebitel'ské symboly na zariadení majú nasledujúci význam:
IP 68 Chránené proti prenikaniu cudzích telies. Vhodné pre trvalé nasadenie pod vodou až do híbky 1 m.
IP 44 Chránené proti kontaktu nebezpečných častí s predmetmi až do priemeru 1 mm. Chránené proti striekajúcej vode zo všetkých strán.
Ochrana proti dotyku ochranným izolačným krytom (trieda ochrany II).
Inštalácia a pripojenie
Mechanická inštalácia
Všetky rozmerové údaje v milimetroch (mm).
□ B
Pokyny pre montáž
- Svetidlá sú vybavené montážnymi svorkami. Iné upevňovacie prostriedky nie sú prípustné. Dajú sa zabudovať do podlahy alebo stien z pevných materiálov, ako sú kameň, drevo, umelé hmoty.
- Pripojovacie vedenia svietidiel sa môžu ukladať priamo do pôdy alebo do piesku/štrkového podložia. Na ochranu pred poškodením môžete vedenia uložiť do ochranných trubiek.
- Zástrčkový transformátor a rozvádzač umiestnite na miesto, ktoré je chránené pred poveternostnými vplyvmi.
- Naznačte si montážne miesta zástrčkového transformátora, rozvádzača a jednotlivých svietidiel.
- Skontrolujte, či dlžky káblov postačujú pre predpokladanú montáž. Súpravu môžete rozšírit' predlžovacími káblami alebo prídavnými svietidlami z programu príslušenstva Oase.
- Naznačte si montážne otvory a vyvítajte ich vhodným vrtákom pre daný podkladový materiál.
Priemer potrebného otvoru pre svietidlo: 40 mm.
Híbka otvoru: najmenej 20 mm.
Priemer potrebného otvoru pre pripojovacie vedenie: 20 mm. - Pripojovacie vedenie prevedte cez navítaný otvor.
- Svietidlo vložte do navítaného otvoru tak, aby svietidlo priliehalo na montážnu plochu. V prípade potreby jedno krídlo zvieracej pružiny zatlačte skrutkovačom v smere proti telesu svietidla.
Elektrická inštalácia
□ C
- Pripojovacie vedenia svietidiel privedte k rozvádzaču.
- Zástrčky jednotlivých svietidiel spojte s výstupmi rozvádzača a každé spojenie zaistite prírubovou maticou. Prírubovú maticu pevne dotiahnite rukou (Ochrana proti striekajúcej vode!).
- Nepoužité výstupy uzatvorte zatváracím krytom (Ochrana proti striekajúcej vode!).
- Pripojovacie vedenie rozvádzača spojte so zástrčkovým transformátorom. Prírubovú maticu pevne dotiahnite rukou (Ochrana proti striekajúcej vode!).
- Transformátor osad'te v bezpečnostnej vzdialenosti min. 2 m od vody.
Prevádzka
Pozor! Citlivé elektrické súčiastky.
Možné následky: Dôjde ku zničeniu prístroja.
Ochranné opatrenie: Nepripájajte prístroj k tlmenému napájaniu elektrickým prúdom.
Upozornenie!
Aby sa zaručila maximálna možná životnosť LED, dodržiavajte nasledujúce body:
- Svietidlá nepoužívajte pri priamom slnečnom žiarení a pri teplotách okolia vyšších ako 45 °C.
- Svietidlá ovládajte spínacími hodinami alebo stmievačom. Dodržiavajte návod na použitie príslušného doplnkového zariadenia!
Zapínanie: Zasuňte zástrčkový transformátor do zásuvky. Prístroj sa zapína automaticky, keď je zapojený prívod elektrického prúdu.
| Porucha | Príčina Odstránenie | |
| Žiadne svietidlo nesvieti | Zástrčkový transformátor nie je pripojený | Pripojte zástrčkový transformátor do zásuvky |
| Prerušený prívod prúdu ‘Skontrolovat’ prívod prúdu | ||
| Zástrčkový transformátor sa vypol z dôvodu vy-sokej teploty okolia | Zástrčkový transformátor nechajte vychladnút’a zvoľte iné miesto uloženia | |
| Zástrčkový transformátor je pokazený | Vymeňte zástrčkový transformátor | |
| Rozvádzač je pokazený | Vymeňte rozvádzač | |
| Jedno svietidlo nesvieti Prerušený prívod prúdu | Skontrolujte pripojovacie vedenie V prípade | poškodenia svietidlo vymeňte |
| Zástrčkové spojenie je skorodované | Vyčistite zástrčkové spojenie | |
| Žiarovka je chybná Vymeňte žiarovku | ||
| Výstup rozvádzača je pokazený | Vymeňte rozvádzač | |
Čistenie
Možné následky: smrt' alebo t'ažké zranenia.
Ochranné opatrenia:
- Skôr než siahnete do vody, vytiahnite z elektrickej zásuvky všetky prístroje nachádzajúce sa vo vode!
- Pred prácami na zariadení vytiahnite zo zásuvky zástrčkový transformátor.
- Zaistite proti náhodnému opätovnému zapnutiu.
Z času na čas vyčistite kryt svietidla vlhkou handrou.
Telesá svietidiel z ušľachtilej ocele môžu príležitostne vykazovať jemnú hrdzu. Jemnú hrdzu odstráňte príslušným či-stiacim prostriedkom.
Likvidácia
Podporte naše úsilie o ochranu životného prostredia a dodržiavajte nasledujúce pokyny pre likvidáciu!
| Zlikvidujte prostrednictvom zberného miesta. Elektrické zariadenia vždy znehodnot'te odrezaním napájacieho kábla! | Zlikvidujte v domovom odpade: |
| Svietidlo | Balenie |
| Rozvádzač | |
| Zástrčkový transformátor |
