Producttype	Laagspannings LED-buitenverlichtingsset
Merk	Oase
Model	LunAqua Terra LED Set 6
Categorie	Buitenverlichting
Aantal meegeleverde lampen	6
Type lichtbron	Vaste geïntegreerde LED
Voedingsspanning adapter	230 V AC
Uitgangsspanning (lamp)	12 V DC
Beschermingsgraad (lamp)	IP68 (waterdicht tot 1 m diepte)
Beschermingsgraad (netadapter)	IP44 (beschermd tegen opspattend water)
Maximale onderdompelingsdiepte	1 m
Diameter lamp	40 mm
Hoogte lamp (geschat)	30 mm
Diameter montagegat	40 mm
Minimale diepte montagegat	20 mm
Materiaal lampbehuizing	Roestvrij staal
Materiaal verbindingsverdeler	Kunststof
Gebruik	Verlichting van terrassen, paden, trappen, veranda's, pleinen en vijververlichting (onder water)
Loopbestendigheid	Ja (voetgangers)
Maximale omgevingstemperatuur	45 °C (voor optimale levensduur LED)
Maximum aantal lampen per verdeler	6
Onderhoud en reiniging	Reinig de kap met een vochtige doek; verwijder roestplekken onmiddellijk met een geschikt product
Belangrijkste veiligheidsinstructies	Kijk niet rechtstreeks in de lichtbron; uitsluitend gebruiken met de meegeleverde adapter; plaats de transformator op minstens 2 m van het water; bescherm de aansluitingen tegen vocht; gebruik een aardlekschakelaar van 30 mA
Onderdelen en repareerbaarheid	De aansluitkabels zijn niet uitwisselbaar; bij beschadiging moet de lamp of het component worden vervangen (niet repareerbaar)
Beschikbare accessoires	Verlengkabels en extra lampen uit het Oase-assortiment

Veelgestelde vragen - LunAqua Terra LED Set 6 OASE

Hoeveel lampen kan ik op de verdeler aansluiten?

U kunt maximaal 6 lampen aansluiten op de meegeleverde verbindingsverdeler.

Kan ik de lampen onder water gebruiken?

Ja, de lampen hebben een beschermingsgraad IP68 en kunnen tot 1 meter diepte worden ondergedompeld, bijvoorbeeld voor vijververlichting.

Hoe installeer ik de lampen in de grond?

Boor een gat van 40 mm diameter en minstens 20 mm diep. Leid de aansluitkabel door het gat en plaats de lamp, waarbij u indien nodig de klemveren indrukt.

Wat te doen als een lamp niet brandt?

Controleer eerst of de netadapter is aangesloten en de stroomtoevoer werkt. Als slechts één lamp uit is, controleer dan de aansluitkabel; als deze beschadigd is, moet de lamp worden vervangen.

Kan ik een dimmer gebruiken met deze lampen?

Nee, het gebruik van een dimmer is verboden omdat deze de elektronische componenten kan vernietigen. Gebruik in plaats daarvan een timer of schemerschakelaar.

Hoe reinig ik de lampen?

Reinig de kap regelmatig met een vochtige doek. Op de roestvrijstalen behuizing kunnen roestplekken verschijnen; verwijder deze onmiddellijk met een geschikt reinigingsproduct.

Wat is de veiligheidsafstand tussen de transformator en water?

De transformator (netadapter) moet op ten minste 2 meter van het water worden geplaatst om elektrocutiegevaar te voorkomen.

Kan ik extra lampen aan de set toevoegen?

Ja, u kunt lampen of verlengkabels uit het Oase-accessoireassortiment toevoegen, mits u niet meer dan 6 lampen per verdeler gebruikt.

Wat te doen als de kabel van een lamp beschadigd is?

De aansluitkabels zijn niet uitwisselbaar. Als de kabel beschadigd is, moet de hele lamp worden vervangen omdat deze niet repareerbaar is.

Wat is de beste gebruikerstemperatuur voor de lampen?

Vermijd directe blootstelling aan de zon en omgevingstemperaturen boven 45 °C voor een maximale levensduur van de LED. Gebruik bij voorkeur een timer om de verlichtingsperiode te beperken.

GEBRUIKSAANWIJZING LunAqua Terra LED Set 6 OASE

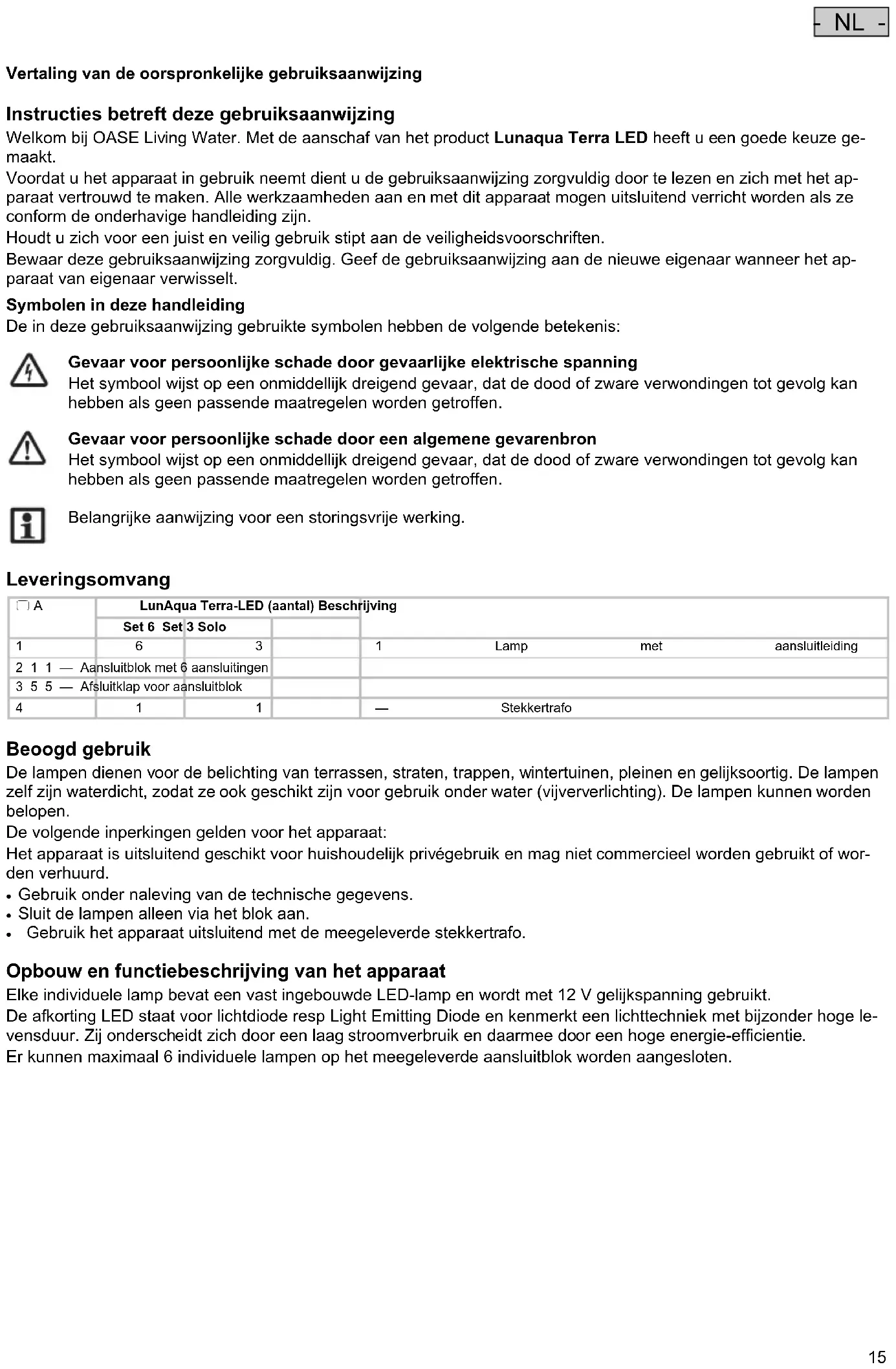

NL Gebruiksaanwijzing

Vertaling van de oorspronkelijke gebruiksaanwijzing

Instructies betreft deze gebruiksaanwijzing

Welkom bij OASE Living Water. Met de aanschaf van het product Lunaqua Terra LED heeft u een goede keuze ge- maakt.

Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn.

Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.

Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het apparaat van eigenaar verwisselt.

Symbolen in deze handleiding

De in deze gebruiksaanwijzing gebruikte symbolen hebben de volgende betekenis:

Gevaar voor persoonlijke schade door gevaarlijke elektrische spanning

Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan hebben als geen passende maatregelen worden getroffen.

Gevaar voor persoonlijke schade door een algemene gevarenbron

Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan hebben als geen passende maatregelen worden getroffen.

Belangrijke aanwijzing voor een storingsvrije werking.

Leveringsomvang

☐ A	LunAqua Terra-LED (aantal) Beschrijving
	Set 6 Set 3 Solo
1	6	3		1	Lamp met aansluitleiding
2 1 1 — Aansluitblok met 6 aansluitingen
3 5 5 — Afsluitklap voor aansluitblok
4	1	1		—	Stekkertrafo

Beoogd gebruik

De lampen dienen voor de belichting van terrassen, straten, trappen, wintertuinen, pleinen en gelijksoortig. De lampen zelf zijn waterdicht, zodat ze ook geschikt zijn voor gebruik onder water (vijververlichting). De lampen kunnen worden belopen.

De volgende inperkingen gelden voor het apparaat:

Het apparaat is uitsluitend geschikt voor huishoudelijk privégebruik en mag niet commercieel worden gebruikt of worden verhuurd.

• Gebruik onder naleving van de technische gegevens.
• Sluit de lampen alleen via het blok aan.
• Gebruik het apparaat uitsluitend met de meegeleverde stekkertrafo.

Opbouw en functiebeschrijving van het apparaat

Elke individuele lamp bevat een vast ingebouwde LED-lamp en wordt met 12 V gelijkspanning gebruikt.

De afkorting LED staat voor lichtdiode resp Light Emitting Diode en kenmerkt een lichttechniek met bijzonder hoge levensduur. Zij onderscheidt zich door een laag stroomverbruik en daarmee door een hoge energie-efficientie.

Er kunnen maximaal 6 individuele lampen op het meegeleverde aansluitblok worden aangesloten.

Veiligheidsinstructies

Dit apparaat kan gevaar opleveren voor personen en goederen, indien het op onoordeelkundige c.q. ondoelmatige wijze gebruikt wordt of als de veiligheidsvoorschriften niet worden opgevolgd.

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan.

Gevaren als gevolg van de combinatie van water en elektriciteit

• De combinatie van water en elektriciteit kan - in geval van een niet volgens de voorschriften gemaakte aansluiting of door onoordeelkundig gebruik - leiden tot elektrische schokken die ernstig letsel of de dood veroorzaken.
• Schakel eerst alle watervoerende apparaten spanningvrij alvorens u in het water grijpt.

Elektrische installatie volgens de voorschriften

• Elektrische installaties dienen te voldoen aan de nationale vestigingsbepalingen en mogen slechts door een elektricien worden uitgevoerd.
• Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als specialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• De aansluiting van het apparaat is slechts toegestaan als de elektrische gegevens van het apparaat en de voeding overeenkomen. De apparatuurgegevens bevinden zich op het typeplaatje op het apparaat, op de verpakking, of in deze handleiding.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm de stekkerverbindingen tegen vochtigheid.
• Trafo met een veiligheidsafstand van tenminste 2 m ten opzichte van het water plaatsen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos.

Veilig gebruik

• Gebruik het apparaat niet als er sprake is van defecte elektrische kabels of een defecte behuizing.
• Het apparaat niet dragen, of aan de elektrische kabel trekken.
• Zorg, bij het aanleggen van de kabels, voor bescherming tegen beschadigingen en let er op dat niemand erover kan struikelen.
• Maak de behuizing van het apparaat of onderdelen ervan alleen open als daar in de gebruiksaanwijzing uitdrukkelijk om gevraagd wordt.
• Voer alleen werkzaamheden aan het apparaat uit, die in deze gebruiksaanwijzing zijn beschreven. Neem contact op met een erkende serviceafdeling of bij twijfel met de fabrikant, in het geval dat problemen niet kunnen worden verholpen.
• Gebruik alleen originele reserveonderdelen en accessoires voor het apparaat.
• Breng nooit technische veranderingen aan het apparaat aan.
• De aansluitsnoeren kunnen niet worden vervangen. Bij een beschadigd snoer moet het apparaat resp. de onderdelen worden afgevoerd.
• Houd de contactdoos en de netsteker droog.
• Kijk nooit direct in de lichtbron van het apparaat.

Symbolen op het apparaat

De op het apparaat gebruikte symbolen hebben de volgende betekenis:

Gevaar voor persoonlijke schade door onvakkundig gebruik

Onvakkundig gebruik van het apparaat kan leiden tot lichamelijke of financiële schade. Lees altijd eerst de gebruiksaanwijzing.

De gebruikssymbolen op het apparaat hebben de volgende betekenis:

IP 68 Beveiligd tegen het binnendringen van vreemde voorwerpen. Geschikt voor continu gebruik onder water tot 1 m waterdiepte.

IP 44 Beschermt tegen het aanraken van gevaarlijke delen met voorwerpen tot 1 mm doorsnede. Van alle zijden beschermd tegen spatwater.

Aanraakbeveiliging door dubbel geïsoleerde behuizing (beschermingsklasse II).

Plaatsen en aansluiten

Instructies voor de montage

• De lampen zijn uitgerust met montageklemmen. Andere bevestigingsmiddelen zijn niet toegestaan. Zij kunnen in vloeren, wanden of plafonds van vaste materialen zoals steen, hout en kunststof worden ingebouwd.
• De aansluitleidingen van de lampen kunnen direkt in de grond of in het zand/splitbed worden aangelegd. Ter bescherming tegen beschadigingen de leidingen eventueel in een beschermbuis aanleggen.
• Stekkertrafo en aansluitblok op een tegen onweersinvloeden beveiligde plaats aanbrengen.

Zo gaat u te werk:

• Teken de montageplek van de stekkertrafo, het aansluitblok en van de individuele lampen.
• Controleer, of de kabellengten toereikend zijn voor de voorgenomen montage. De set eventueel met passende verlengkabels of extra lampen uit het Oase-accessoireprogramma uitbreiden.

• Teken de montageposities, aansluitend met voor de betreffende ondergrond geschikte boorkronen boren. Diameter van de boring voor lampen: 40 mm.
  Boordiepte: minimaal 20 mm.
  Diameter van de boring voor de aansluitleiding: 20 mm.

• De aansluitleiding door het boorgat leiden.

• Lampen zo in het boorgat plaatsen, dat de lampen tegen het montageoppervlak ligt. Eventueel met een schroevendraaier de vleugels van de klemveren lichtjes tegen de behuizing drukken.

Elektrische installatie

□ C

Zo gaat u te werk:

• Aansluitleidingen van de lampen naar het aansluitblok leiden.
• Stekker van de individuele lampen op de uitgangen van het blok aansluiten en elke verbinding met de wartelmoer borgen. Wartelmoer handvast aandraaien (spatwaterbescherming!).
• Niet gebruikte uitgangen met beschermkap afsluiten (spatwaterbescherming!).
• Aansluitleiding van het blok op de stekkertrafo aansluiten. Wartelmoer handvast aandraaien (spatwaterbescherming!).
• Trafo met een veiligheidsafstand van tenminste 2 m ten opzichte van het water plaatsen.

Werking

Let op! Gevoelige elektrische componenten.

Mogelijke gevolgen: Het apparaat raakt vernield.

Veiligheidsmaatregel: Sluit het apparaat niet aan op een dimbare voeding.

Aanwijzing!

Om de maximale levensduur van de LED te garanderen, dient u de volgende punten op te volgen:

• Vermijd het gebruik van de lampen bij direct zonlicht en bij omgevingstemperaturen boven 45 °C.
• Bestuur de lampen via een schakelklok of via een schemerschakelaar. Volg de gebruiksaanwijzing op van het betreffende extra apparaat!

Inschakelen: Plaats de stekkertrafo in de contactdoos. Het apparaat schakelt zichzelf onmiddellijk in, als de elektrische aansluiting tot stand is gebracht.

Uitschakelen: Trek de stekkertrafo uit de contactdoos.

Storingen verhelpen

Storing	Oorzaak	Oplossing
Geen van de lampen brandt Stekkertrafo niet geplaatst Stekkertrafo in de contactdoos steken.
		Stroomtoevoer onderbroken Stroomtoevoer controleren
		De stekkertrafo is uitgeschakeld door een te hoge omgevingstemperatuur
		Stekkertrafo defect Stekkertrafo vervangen
		Aansluitblok defect Aansluitblok vervangen
Eén van de lampen brandt niet Stroomtoevoer onderbroken Aansluitleiding controleren. Indien beschadigd, lampen vervangen
			Steekaansluiting gecorrodeerd Steekaansluiting schoonmaken
			Verlichting defect Lampen vervangen
			Uitgang van het aansluitblok defect Aansluitblok vervangen

Reiniging

Let op! Gevaarlijke elektrische spanning.

Mogelijke gevolgen: dood of ernstig letsel.

Veiligheidsmaatregelen:

• Voordat u in het water grijpt, dient u eerst de stekkers van alle apparaten die zich in het water bevinden uit het stopcontact te trekken.
• Trek, voorafgaand aan werkzaamheden aan het apparaat, de stekkertrafo eruit.
• Beveiligen tegen onbedoeld opnieuw inschakelen.

Maak de lampkap regelmatig met een vochtige doek schoon.

De lampbehuizing uit corrosiebestendig edelstaal kan soms vliegroest vertonen. Verwijder de vliegroest met een overeenkomstig schoonmaakmiddel.

Afvoer van het afgedankte apparaat

Ondersteun ons bij het streven naar een intact milieu en neem de volgende afvoeradviezen in acht!

Via het inleversysteem afvoeren. Maak elektrische appara-ten in elk geval door het afsnijden van de kabels on-bruikbaar!	Via huishoudelijk afval afvoeren:
Lampen	Verpakking
Aansluitblok
Stekkertrafo
