GEBRUIKSAANWIJZING LunaLed 9s OASE

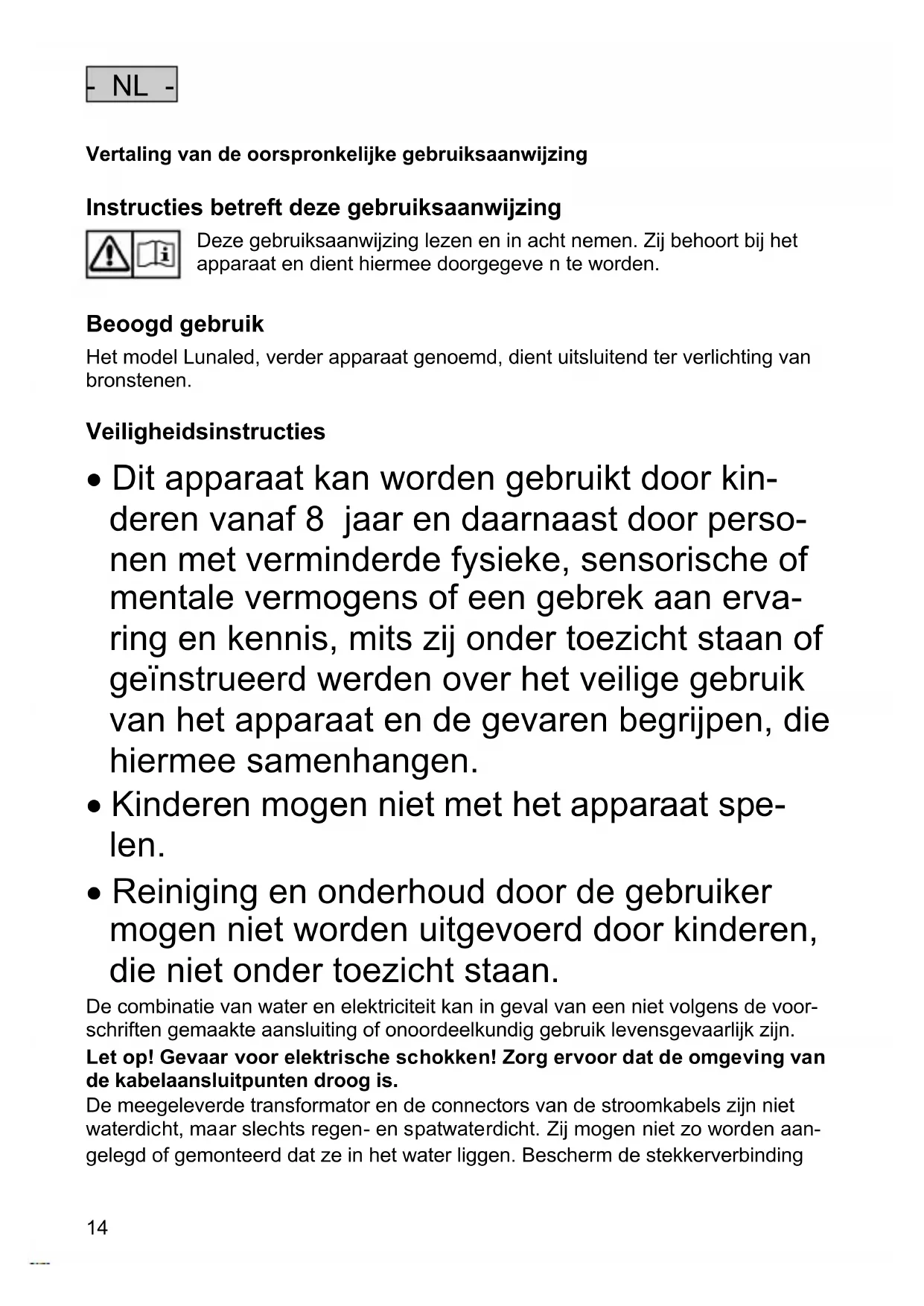

Vertaling van de oorspronkelijke gebruiksaanwijzing

Instructies betreft deze gebruiksaanwijzing

Deze gebruiksaanwijzing lezen en in acht nemen. Zij behoort bij het apparaat en dient hiermee doorgegeve n te worden.

Beoogd gebruik Het model Lunaled, verder apparaat genoemd, dient uitsluitend ter verlichting van bronstenen.

Veiligheidsinstructies

• Dit apparaat kan worden gebruikt door kin- deren vanaf 8 jaar en daarnaast door perso- nen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan erva- ring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen.

• Kinderen mogen niet met het apparaat spe- len.

• Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kinderen, die niet onder toezicht staan. De combinatie van water en elektriciteit kan in geval van een niet volgens de voor- schriften gemaakte aansluiting of onoordeelkundig gebruik levensgevaarlijk zijn. Let op! Gevaar voor elektrische schokken! Zorg ervoor dat de omgeving van de kabelaansluitpunten droog is. De meegeleverde transformator en de connectors van de stroomkabels zijn niet waterdicht, maar slechts regen- en spatwaterdicht. Zij mogen niet zo worden aan- gelegd of gemonteerd dat ze in het water liggen. Bescherm de stekkerverbinding- NL -

tegen vocht. De afstand tussen veiligheidstransformator en vijverrand moet min- stens 2 meter bedragen. Leg de aansluitkabel aan op een zodanige plaats dat hij beschermd is, zodat beschadigingen uitgesloten zijn. Gebruik alleen kabels die zijn goedgekeurd voor gebruik buitenshuis. Stroomkabels mogen geen kleinere doorsnede hebben dan rubberen slangen met de afkorting H05RN-F. Verlengka- bels moeten voldoen aan DIN VDE 0620. Gebruik kabels alleen in uitgerolde toe- stand. Elektrische installaties bij tuinvijvers en zwembaden moeten voldoen aan de nationale en internationale installatierichtlijnen. Vergelijk de elektrische gege- vens van het elektriciteitsnet met die op het typeplaatje. Als de kabel of de behuizing defect is, mag het apparaat niet gebruikt worden! Trek de stekker uit het stopcontact! Draag het apparaat niet aan de aansluitkabel en trek niet aan die kabel. Gebruik het apparaat uitsluitend in combinatie met de bijbehorende, meegele- verde veiligheidstransformator. Maak de behuizing van het apparaat of onderde- len ervan nooit open, als daar niet in de gebruiksaanwijzing uitdrukkelijk op wordt gewezen. Voordat u werkzaamheden gaat verrichten aan dit apparaat of andere apparaten, die zich in het water bevinden, moet u van die apparaten altijd eerst de stekker uit het stopcontact verwijderen! Als u vragen of moeilijkheden mocht heb- ben, neem dan voor uw eigen veiligheid contact op met een erkende elektromon- teur!

Gevoelige elektrische componenten! Mogelijke gevolg: Dit beschadigt het apparaat onherstelbaar. Veiligheidsmaatregel: Sluit het apparaat niet aan op een dimbare voe- ding.

Belangrijk: Veiligheidsafstand tussen transformator en water inhouden (A).

• Bronsteen doorboren (B).

• Aansluitleiding (1) door de slang (2) tot aan de kabeluittrede in de slangverbin- ding leiden (E) en slang (2) aansluiten.

• Lampring van bovenaf in het boorgat van de bronsteen steken (E).

• Pakking plaatsen (3) en slangverbinder vastdraaien (4).

• Slang (5) op slangverbinder en pomp aansluiten.

• De aansluitleiding met de wartelmoer (F) op de transformator borgen.- NL -

Inbedrijfstelling Inb Aanzetten: Pomp aanzetten. Transformator in het stopcontact steken. Uitzetten: Pomp uitzetten. Transformator uit het stopcontact halen. Sproeisterkte aanpassen: Roestvrijstalen kap van de lampring draaien (H) of aangesloten pomp aanpassen.

Storingen verhelpen Storing Oorzaak Remedie Lunaled brandt niet Er is geen netaansluiting Netaansluiting controleren Transformator oververhit Transformator laten afkoelen Transformator defect Vervang de transformator. Lampring defect Lunaled vervangen Lichtopbrengst wordt la- ger Lampring verontreinigd Lampring reinigen (G) Waterbeeld onregelmatig Vreemde deeltjes in Lunaled Lampring reinigen (G) Pomp verontreinigd Pomp reinigen

Opslag/overwinteren Staat het apparaat droog, dan kan het bij vorst geïnstalleerd blijven.

Reserveonderdelen Met originele onderdelen van OASE blijft het apparaat veilig en werkt het weer be- trouwbaar.

Onderdelentekeningen en reserveonder- delen vindt u op onze website.

Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren!

• Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde innamesysteem afvoeren.- ES -

Veiligheidstransformator Beschermklasse III, werking alleen met veilig- heidstransformator Stofdicht. Waterdicht tot een diepte van 0.5 m. Beschermklasse II, aan- raakbeveiliging door dubbele isolatie Beschermd tegen spatwa- ter en vreemde deeltjes > 1 mm.

Slangaansluiting Verlichtingssterkte Stroomverbruik Kabellengte Veiligheidstransformator
