BRUKSANVISNING LunaLed 9s OASE

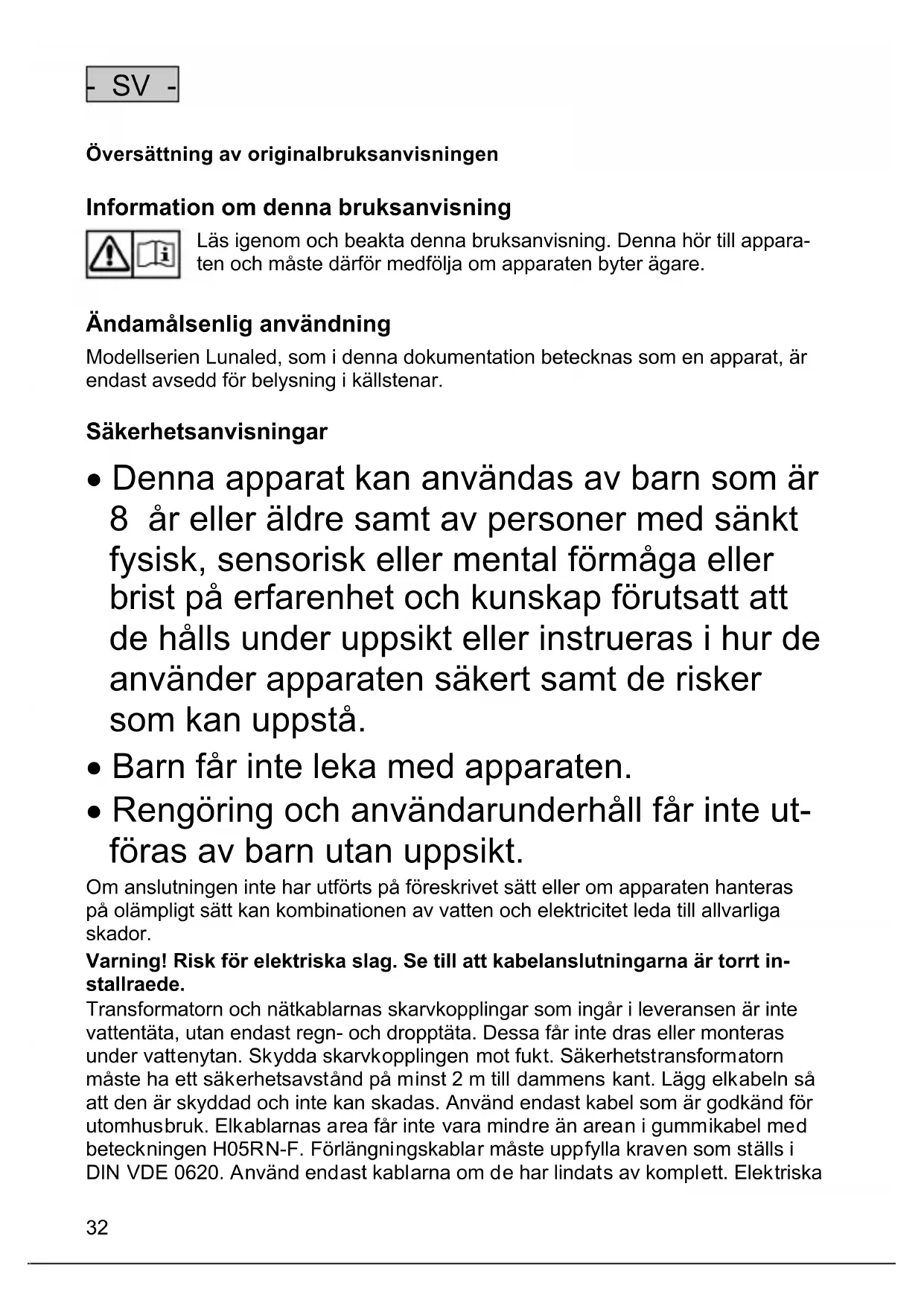

Översättning av originalbruksanvisningen

Läs igenom och beakta denna bruksanvisning. Denna hör till appara- ten och måste därför medfölja om apparaten byter ägare.

Ändamålsenlig användning Modellserien Lunaled, som i denna dokumentation betecknas som en apparat, är endast avsedd för belysning i källstenar.

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.

• Barn får inte leka med apparaten.

• Rengöring och användarunderhåll får inte ut- föras av barn utan uppsikt. Om anslutningen inte har utförts på föreskrivet sätt eller om apparaten hanteras på olämpligt sätt kan kombinationen av vatten och elektricitet leda till allvarliga skador. Varning! Risk för elektriska slag. Se till att kabelanslutningarna är torrt in- stallraede. Transformatorn och nätkablarnas skarvkopplingar som ingår i leveransen är inte vattentäta, utan endast regn- och dropptäta. Dessa får inte dras eller monteras under vattenytan. Skydda skarvkopplingen mot fukt. Säkerhetstransformatorn måste ha ett säkerhetsavstånd på minst 2 m till dammens kant. Lägg elkabeln så att den är skyddad och inte kan skadas. Använd endast kabel som är godkänd för utomhusbruk. Elkablarnas area får inte vara mindre än arean i gummikabel med beteckningen H05RN-F. Förlängningskablar måste uppfylla kraven som ställs i DIN VDE 0620. Använd endast kablarna om de har lindats av komplett. Elektriska- SV -

installationer vid trädgårdsdammar och simbassänger måste ha utförts i enlighet med nationella och internationella bestämmelser. Jämför elnätets elektriska data med de data som anges på typskylten. Apparaten får inte användas om kabeln eller kåpan är defekt. Dra ut stickkontak- ten. Bär inte och dra inte apparaten i elkabeln. Använd endast apparaten med den tillhörande säkerhetstransformatorn som ingår i leveransen. Öppna aldrig apparatens kåpa eller tillhörande delar, såvida detta inte uttryckligt anges i bruksanvisningen. Dra alltid ut stickkontakten för all utrust- ning som befinner sig i vattnet och för denna apparat innan du utför arbetsuppgif- ter på apparaten. Om frågor eller problem uppstår måste du för din egen säker- hets skull kontakta en behörig elinstallatör.

Känsliga elektriska komponenter. Möjlig följd: Apparaten kommer att förstöras. Skyddsåtgärder: Anslut inte apparaten till en dimmbar strömkälla.

Viktigt: Beakta säkerhstavståndet mellan transformator och vatten (A).

• Borra igenom källstenen (B).

• Endast Lunaled 9: Anpassa diametern på slangkopplingen (C). – Vrid fast slangkopplingen (D).

• För in anslutningsledningen (1) genom slangen (2) fram till kabelöppningen i slangkopplingen (E) och anslut därefter slangen (2).

• Sätt in lampringen uppifrån i borrhålet i källstenen (E).

• Sätt i packningen (3) och vrid fast slangkopplingen (4).

• Anslut slangen (5) till slangkopplingen och pumpen.

• Fixera anslutningsledningen på transformatorn med överfallsmuttern (F).- SV -

Driftstart Inb Inkoppling: Slå på pumpen. Anslut transformatorn till stickuttaget. Frånkoppling: Slå ifrån pumpen. Koppla loss transformatorn från stickuttaget. Reglera sprudlingen: Vrid runt den rostfria kåpan över lampringen (H) eller re- glera den anslutna pumpen.

Störningsåtgärder Störning Orsak Åtgärd Lunaled lyser inte Nätanslutning saknas Kontrollera nätanslutningen Transformatorn överhettad Låt transformatorn svalna Transformatorn defekt Byt ut transformatorn Lampringen defekt Byt ut Lunaled Lampans prestanda för- sämras Lampringen nedsmutsad Rengör lampringen (G) Ojämn vatteneffekt Främmande föremål i Lunaled Rengör lampringen (G) Pumpen nedsmutsad Rengör pumpen

Förvaring / Lagring under vintern Om apparaten står torrt kan den förbli i installerat skick.

Reservdelar Apparaten arbetar säkert med original- delar från OASE.

Reservdelsritningar och reservdelar finns på vår intenetsida.

Avfallshantering ANVISNING Den här apparaten får inte kastas i hushållssoporna!

• Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.- FI -

Kapslingsklass II, berö- ringsskydd med skydds- isolering Skyddad mot strilvatten och främmande föremål > 1 mm.

Slanganslutning Belysningsstyrka Effekt Kabellängd Säkerhetstransformator
