LunAqua 3 LED - Belysning OASE - Gratis bruksanvisning och manual

Produkttyp	LED-projektor för damm och trädgård
Varumärke	OASE
Modell	LunAqua 3 LED
Användning	Ovanför och under vatten, för dammar och bassänger
Mått (projektor)	Cirka 150 mm diameter, höjd 100 mm
Vikt (projektor)	Cirka 0,5 kg
Strömförsörjning	Medföljande transformator, nätspänning 230 V / 50 Hz, lågspänningsutgång
Skydd	IP68 (nedsänkbar upp till 3 m)
Huvudfunktioner	Riktningsbar belysning, väggmontering, på marken eller på stång
Lutning	Justerbar med låsskruv
Leveransinnehåll	LED-projektor, transformator, stödfot, jordspett (beroende på set)
Underhåll och rengöring	Rengöra med rent vatten och mjuk borste
Byte av lampa	Endast original OASE LED-lampa
Reservdelar	Finns på www.oase-livingwater.com/piecesdetachees
Säkerhetsanvisningar	Använd med jordfelsbrytare 30 mA, transformator >2 m från vatten, använd inte med dimmer
Omgivningstemperatur	Ej specificerad - användning utomhus
Garanti	Rådfråga återförsäljare eller OASE
Ursprungsland	Ej specificerat - troligen Tyskland

Vanliga frågor - LunAqua 3 LED OASE

Hur installerar jag LunAqua 3 LED-projektorn?

Du kan montera den på väggen, på marken med stödfoten, eller på den medföljande stången. För montering på stång, ta bort projektorn från foten, skjut den på stången och tryck ner stången i marken. Se till att den är tillräckligt stabil.

Kan jag använda denna belysning under vatten?

Ja, LunAqua 3 LED är designad för användning ovanför och under vatten. Den är vattentät och kan sänkas ner till 3 meters djup.

Hur ansluter jag enheten?

Anslut projektorns kabel till transformatorns uttag och dra åt kopplingsmuttern för hand. Anslut sedan transformatorn till ett korrekt installerat vägguttag. Transformatorn måste placeras minst 2 meter från vatten.

Vad gör jag om lampan inte tänds?

Kontrollera först strömförsörjningen (uttag, säkring). Om den är i ordning kan lampan vara trasig. Byt ut den mot en original OASE-lampa. OBS! Stäng alltid av strömmen innan du utför något arbete.

Hur byter jag lampan?

Skruva loss låsringen, ta bort glaset och O-ringen. Ta bort den trasiga lampan och sätt i den nya (endast original OASE-lampa). Återmontera i omvänd ordning och kontrollera att O-ringen sitter rätt. Återanslut och testa.

Kan jag använda en dimmer?

Nej, enheten får inte användas med en dimmer. Det kan skada projektorns känsliga elektriska komponenter.

Hur rengör jag projektorn?

Rengör enheten med rent vatten och en mjuk borste vid behov. Se till att ingen fukt tränger in. Stäng alltid av strömmen före rengöring.

Vilka är de viktiga säkerhetsanvisningarna?

Använd en jordfelsbrytare på max 30 mA. Placera transformatorn mer än 2 m från vattenkanten. Anslut endast om de elektriska specifikationerna överensstämmer. Använd inte om kabeln eller höljet är skadat.

Var hittar jag reservdelar?

OASE reservdelar finns på webbplatsen www.oase-livingwater.com/piecesdetachees. Använd endast originaldelar för att säkerställa korrekt funktion.

Hur lutar jag projektorn?

Vrid låsskruven medurs för att lossa, luta enheten till önskad vinkel, dra sedan åt skruven moturs för att låsa positionen.

BRUKSANVISNING LunAqua 3 LED OASE

Slå på: Sett transformatorens støpsel i stikkontakten.

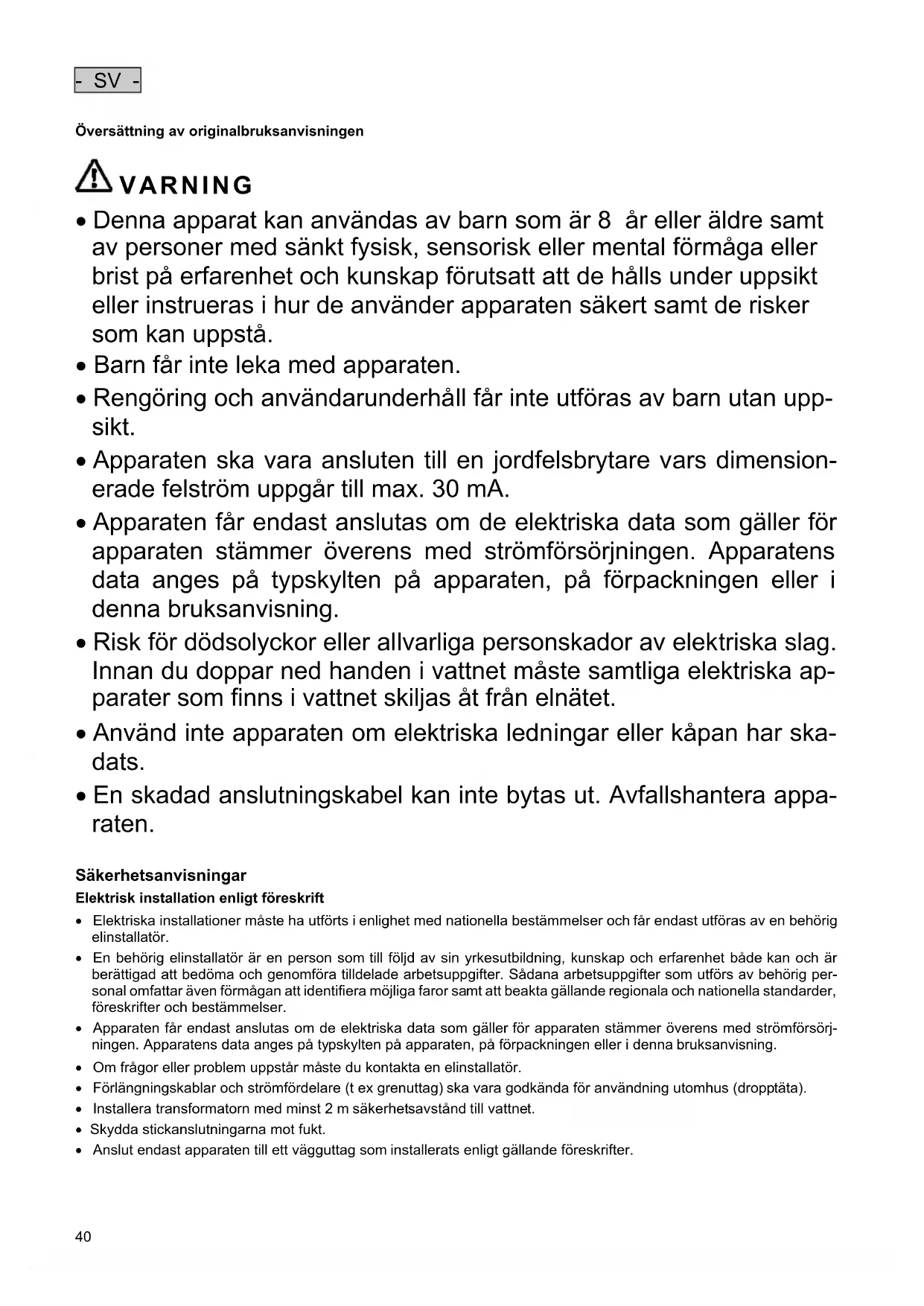

Översättning av originalbruksanvisningen

WARNING

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.
• Apparaten ska vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
• Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du doppar ned handen i vattnet måste samtliga elektriska apparater som finns i vattnet skiljas åt från elnätet.
• Använd inte apparaten om elektriska ledningar eller käpan har skadats.
• En skadad anslutningskabel kan inte bytas ut. Avfallshantera appa-raten.

Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
  • Installera transformatorn med minst 2 m säkerhetsavständ till vattnet.
• Skydda stickanslutningarna mot fukt.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

Säker drift

• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.
• Bär inte och dra inte apparaten i elkabeln.
• Apparaten får inte användas om elkabeln är defekt.
• Gör aldrig några tekniska ändringar på apparaten.
• Öppna apparatens käpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.
• Använd endast originalreservdelar och -tillbehör till apparaten.
• Använd apparaten endast med transformatorn som följer med.
• Nätdelen och nätkablarnas skarvkopplingar som ingår i leveransen är inte vattentäta, utan endast regn- och dropptäta. Dessa får inte dras eller monteras under vattenytan.

Information om denna bruksanvisning

Välkommen till OASE Living Water. Med din nya produkt LunAqua 3 LED har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Varningsanvisningar i denna bruksanvisning

Varningsanvisningar

Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

WARNING

• Beskriver en möjligtvis farlig situation.
• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador.

ANVISNING

Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador.

☐ A Referens till en bild, t ex bild A.

Leveransomfattning

☐ A	LunAqua 3 LEDAntal		Beskrivning
	Set 1	Set 3
1	1	3	LED-spotlight (inkl. ljuskälla) med uppställningsfot
2	1	1	Transformer
3	-	1	3-vägsfördelare
4	1	3	Jordspett

- SV -

Ändamålsenlig användning

LunAqua 3 LED, som här betecknas som apparat, får endast användas på följande sätt:

• För användning i springbrunnar och dammar.
• För användning över och under vattenytan.
• Drift under iakttagande av tekniska data.

Installation och anslutning

□ B

• Ställ transformatorn minst 2 m från dammens kant.
• Positionera apparaten så att den inte utgör någon fara för andra personer.
• Se till att apparaten står stabilt. Vid väggmontering eller stående montering ska ytan vara tillräckligt stabil.
• Vid montering över vatten: Apparaten ska placeras minst 50 cm från brännbart material. Brandfara: Täck inte över apparaten!

Montera på vägg eller golv

□ C

- Uppställningsfoten kan antingen ställas upp eller skruvas fast på fast undergrund eller en tillräckligt stabil vägg.

1. Skjut av strålkastaren från uppställningsfoten.
2. Skjut fast strålkastaren på jordspettet och stick sedan ned jordspettet nästan komplett i marken. Kontrollera stabilite- ten.

Vinkla apparaten

□ E

- Vrid fästskruven moturs och vinkla apparaten till avsedd vinkel. Vrid fästskruven medurs för att fästa apparaten.

Ansluta apparaten

□F

- Anslut strålkastarens anslutningsledning till uttaget på transformatorn och dra sedan åt överfallsmuttern för hand.

Driftstart

Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter.

WARNING

Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.
• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

Slå på apparaten: Anslut transformators stickkontakt till stickuttaget.

- Kontrollera att strålkastarna fungerar.

Slå ifrån apparaten: Dra ut transformators stickkontakt.

Felavhjälpning

Fel	Orsak	Åtgård
Lampan lyser inte	Strömförsörjningen har brutits	Kontrollera strömförsörjningen
	Ljuskällan defekt	Byt ut ljuskällan
Lyskraften avtar	Lampglaset är smutsigt	Rengör
	Ljusstyrkan avtar efter längre tids drift	Byt ut ljuskällan
Vatten har trängt in i strålkastarkåpan	Defekt packning	Kontrollera packningarna och byt ut vid behov

Rengöring och underhåll

WARNING

Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.
• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

- Se till att ingen fukt tränger in i apparaten.

Rengöra apparaten

Rengör apparaten vid behov med rent vatten och en mjuk borste.

Byta ut ljuskälla

- Använd endast original-ljuskällor från OASE. (→ Teknisk information) – Reservdelar från andra tillverkare kan förstöra apparaten.

Gör så här:

□ G

1. Skruva av skruvringen.
2. Ta av glasskivan och O-ringen. Kontrollera om de har skadats och byt ut vid behov.
3. Ta ut den defekta ljuskällan ur kåpan.
4. Sätt i en ny ljuskälla.
5. Sätt ihop apparaten i omvänd ordningsföljd.
6. Kontrollera att O-ringen sitter rätt.
7. Återupprätta nätanslutningen och kontrollera funktionen.

Reservdelar

Apparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenetsida.

Den här apparaten får inte kastas i hushållssoporna!

- Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.
