BRUKSANVISNING LunAqua Classic LED OASE

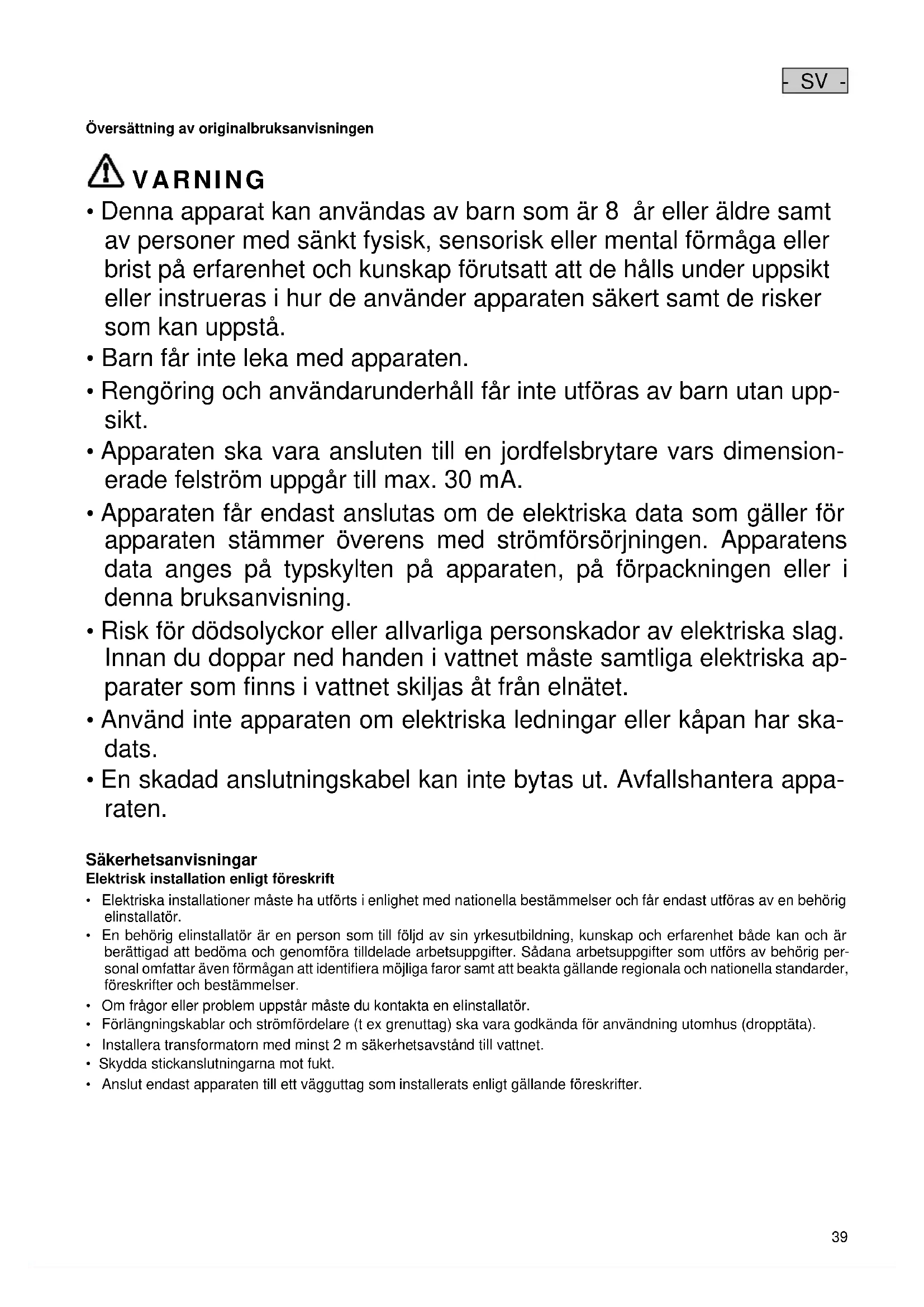

- SV - Översättning av originalbruksanvisningen VARNING

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.

• Barn får inte leka med apparaten.

• Rengöring och användarunderhåll får inte utföras av barn utan upp- sikt.

• Apparaten ska vara ansluten till en jordfelsbrytare vars dimension- erade felström uppgår till max. 30 mA.

• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.

• Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du doppar ned handen i vattnet måste samtliga elektriska ap- parater som finns i vattnet skiljas åt från elnätet.

• Använd inte apparaten om elektriska ledningar eller kåpan har ska- dats.

• En skadad anslutningskabel kan inte bytas ut. Avfallshantera appa- raten. Säkerhetsanvisningar Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.

• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig per- sonal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.

• Om frågor eller problem uppstår måste du kontakta en elinstallatör.

• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

• Installera transformatorn med minst 2 m säkerhetsavstånd till vattnet.

• Skydda stickanslutningarna mot fukt.

• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.- SV -

• Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.

• Bär inte och dra inte apparaten i elkabeln.

• Gör aldrig några tekniska ändringar på apparaten.

• Öppna apparatens kåpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.

• Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kund- tjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas.

• Använd endast originalreservdelar och -tillbehör till apparaten.

• Använd apparaten endast med transformatorn som följer med.

• Nätdelen och nätkablarnas skarvkopplingar som ingår i leveransen är inte vattentäta, utan endast regn- och dropptäta. Dessa får inte dras eller monteras under vattenytan. Information om denna bruksanvisning Välkommen till OASE Living Water. Med din nya produkt Lunaqua Classic LED Set har du gjort ett bra val. Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner. Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning. Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med. Varningsanvisningar i denna bruksanvisning Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran. VARNING

• Beskriver en möjligtvis farlig situation.

• Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador. ANVISNING Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador. Referenser i denna bruksanvisning 5 A Referens till en bild, t ex bild A. Leveransomfattning Bild A Lunaqua Classic Antal Beskrivning

LED-spotlight inkl. ljuskälla

3-vägsfördelare- SV -

Ändamålsenlig användning Lunaqua Classic LED Set får endast användas på följande sätt:

• För användning i springbrunnar och dammar.

• För användning över och under vattenytan.

• Drift under iakttagande av tekniska data. Installation Apparaten levereras som ett komplett set med en transformator och en resp. tre LED-strålkastare inkl. färdigmonterade ljuskällor. Installation (B-C)

• Uppställningsfoten kan antingen ställas direkt på en yta, eller skruvas fast på ett fast underlag eller på en tillräckligt stabil vägg (B).

• Positionera apparaten så att den inte utgör någon fara för andra personer.

• Ställ in lampans lutning (C, 1) och fixera med skruvanslutningen (C, 4).

• Anslut stickkontakten på strålkastarens anslutningsledning till uttaget på transformatorn och dra sedan åt överfalls- muttern (C, 5) för hand. Driftstart Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter. VARNING Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.

• Slå ifrån nätspänningen innan arbeten utförs på apparaten. Slå på apparaten: Anslut transformatorns stickkontakt till stickuttaget.

• Kontrollera att strålkastarna fungerar. Slå ifrån apparaten: Dra ut transformatorns stickkontakt. Rengöring och underhåll VARNING Risk för allvarliga personskador av elektrisk spänning.

• Innan du doppar ned handen i vattnet, koppla ur el-anslutningar till alla apparater som befinner sig i vattnet.

• Slå ifrån nätspänningen innan arbeten utförs på apparaten.

• Se till att ingen fukt tränger in i apparaten. Rengöra apparaten Rengör apparaten vid behov med rent vatten och en mjuk borste. Byta ut ljuskälla (D)

• Skruva av skruvringen (6).

• Ta av glasskivan (7) och O-ringen (8), kontrollera om de har skadats och byt ut vid behov.

• Ta ut den defekta ljuskällan (9) ur kåpan (1).

• Sätt in en ny ljuskälla (rör inte vid med fingrarna, använd tygduk eller liknande). Använd endast original-ljuskällor från OASE. Ljuskällans effekt: max. 1,3 W.

• Montera samman apparaten i omvänd ordningsföljd. Kontrollera att O-ringen (8) sitter rätt.

• Återupprätta nätanslutningen och kontrollera funktionen.- SV -

Felavhjälpning Fel Orsak Åtgärd Lampan lyser inte Strömförsörjningen har brutits Kontrollera strömförsörjningen Ljuskällan defekt Byt ut ljuskällan Lyskraften avtar Lampglaset är smutsigt Rengör Ljusstyrkan avtar efter längre tids drift Byt ut ljuskällan Vatten har trängt in i strålkastarkåpan Defekt packning Kontrollera packningarna och byt ut vid behov

Reservdelar Apparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenet-

Avfallshantering ANVISNING Den här apparaten får inte kastas i hushållssoporna!

• Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.- FI -

Mått på spotlight Mått på transformator Kabellängd för transformator Kabellängd för spotlight Doppningsdjup Vikt Vattentemperatur

Effekt Märkspänning för transformator Utgångsspänning från transformator Märkspänning för spotlight

Dammtät. Vattentät till 1 m djup. Dammskyddad. Skyddad mot droppvatten Minsta avståndet till det belysta föremålet måste uppgå till 0,5 m Byt ut alla glasplattor som har spruckit

Skyddsklass 3 Säkerhetstransformator Titta inte direkt in i ljuskällan! Skydda mot direkt solstrålning. Får inte kastas i hushållssoporna! Varning! Läs igenom bruksanvis- ningen
