LunAqua Terra LED Set 6 - Belysning OASE - Gratis bruksanvisning och manual

Produkttyp	Lågspännings LED utomhusbelysningskit
Varumärke	Oase
Modell	LunAqua Terra LED Set 6
Kategori	Utomhusbelysning
Antal lampor inkluderade	6
Typ av ljuskälla	Fast integrerad LED (lysdiode)
Spänning adapter	230 V AC
Utspänning (lampa)	12 V DC
Skyddsklass (lampa)	IP68 (tät upp till 1 m djup)
Skyddsklass (nätadapter)	IP44 (skyddad mot vattenstänk)
Maximal nedsänkningsdjup	1 m
Lampans diameter	40 mm
Lampans höjd (uppskattad)	30 mm
Diameter på monteringshål	40 mm
Minsta monteringshålets djup	20 mm
Material lampkåpa	Rostfritt stål
Material anslutningsfördelare	Plast
Avsedd användning	Belysning av terrasser, gångar, trappor, verandor, torg och dammbelysning (under vatten)
Gångmotstånd	Ja (fotgängare)
Maximal omgivningstemperatur vid användning	45 °C (för optimal LED-livslängd)
Maximalt antal lampor per fördelare	6
Underhåll och rengöring	Rengör lampglaset med en fuktig trasa; ta bort rostfläckar omedelbart med lämpligt medel
Huvudsakliga säkerhetsanvisningar	Titta inte direkt på ljuskällan; använd endast med medföljande adapter; placera transformatorn minst 2 m från vatten; skydda anslutningar från fukt; använd jordfelsbrytare 30 mA
Reservdelar och reparerbarhet	Anslutningskablarna är inte utbytbara; vid skada måste lampan eller komponenten bytas ut (inte reparerbar)
Tillgängliga tillbehör	Förlängningskablar och extra lampor från Oase sortimentet

Vanliga frågor - LunAqua Terra LED Set 6 OASE

Hur många lampor kan jag ansluta till fördelaren?

Du kan ansluta upp till 6 lampor till den medföljande anslutningsfördelaren.

Kan jag använda lamporna under vatten?

Ja, lamporna har skyddsklass IP68 och kan sänkas ned till 1 meters djup, till exempel för att belysa en damm.

Hur installerar jag lamporna i marken?

Borra ett hål med 40 mm diameter och minst 20 mm djup. För anslutningskabeln genom hålet, sätt sedan i lampan och tryck ner fjädrarna om nödvändigt.

Vad gör jag om en lampa inte tänds?

Kontrollera först att nätadaptern är ansluten och att strömmen fungerar. Om en enda lampa är släckt, kontrollera dess anslutningskabel; om den är skadad måste lampan bytas ut.

Kan jag använda en dimmer med dessa lampor?

Nej, användning av dimmer är förbjuden eftersom den kan förstöra de elektroniska komponenterna. Använd istället en timer eller skymningsrelä.

Hur rengör jag lamporna?

Rengör regelbundet lampglaset med en fuktig trasa. Rostfläckar kan uppstå på det rostfria stålhöljet; ta bort dem omedelbart med lämplig rengöringsprodukt.

Vilket säkerhetsavstånd ska hållas mellan transformatorn och vatten?

Transformatorn (nätadaptern) måste placeras minst 2 meter från vatten för att undvika risk för elolycka.

Kan jag lägga till extra lampor till satsen?

Ja, du kan lägga till lampor eller förlängningskablar från Oase tillbehörssortiment, förutsatt att du inte överskrider 6 lampor per fördelare.

Vad gör jag om kabeln till en lampa är skadad?

Anslutningskablarna är inte utbytbara. Om kabeln är skadad måste hela lampan bytas ut eftersom den inte är reparerbar.

Vilken är den bästa användningstemperaturen för lamporna?

För maximal LED-livslängd, undvik direkt solljus och omgivningstemperaturer över 45 °C. Använd helst en timer för att begränsa belysningstiden.

BRUKSANVISNING LunAqua Terra LED Set 6 OASE

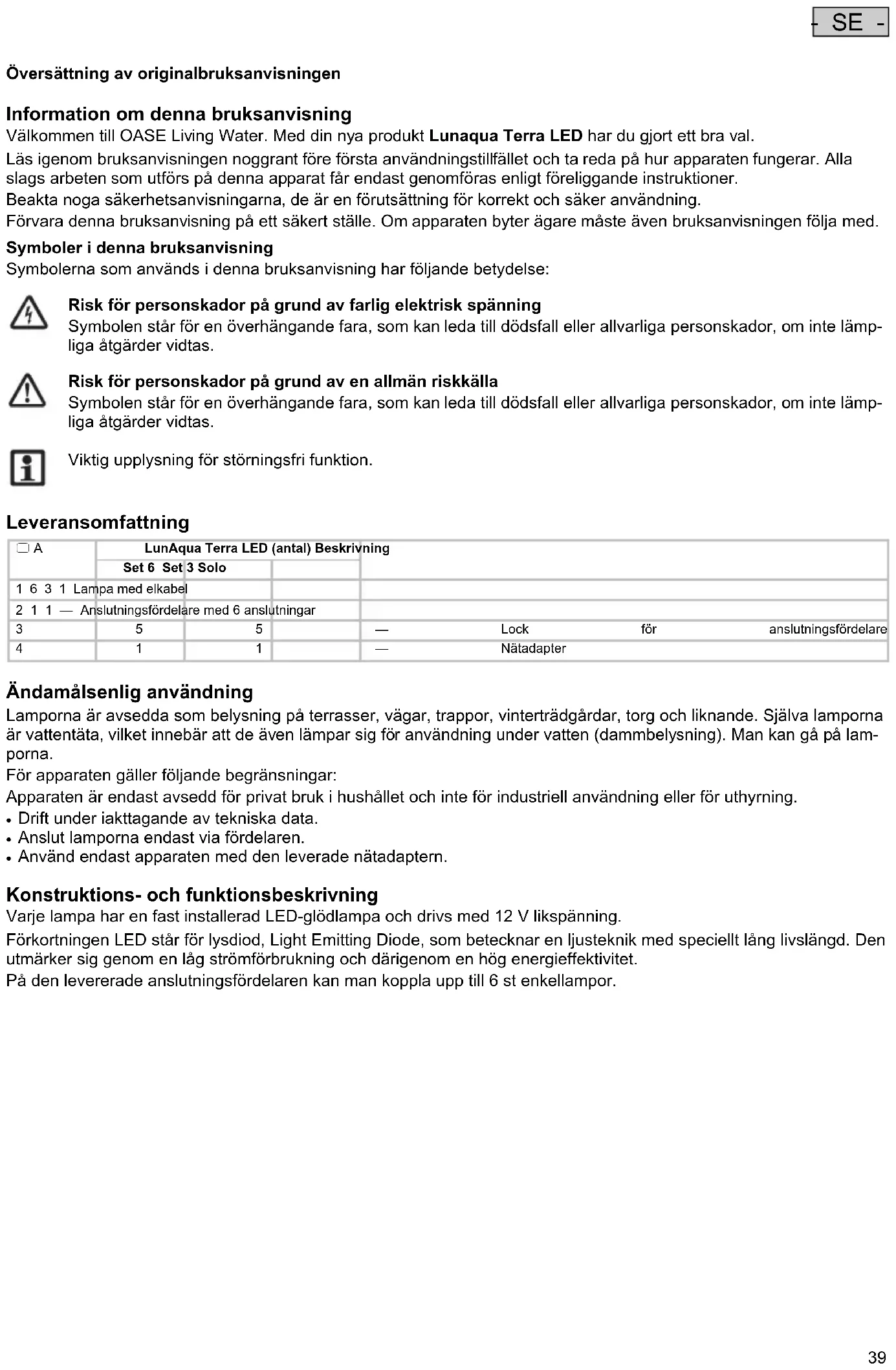

Översättning av originalbruksanvisningen

Information om denna bruksanvisning

Välkommen till OASE Living Water. Med din nya produkt Lunaqua Terra LED har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Symboler i denna bruksanvisning

Symbolerna som används i denna bruksanvisning har följande betydelse:

Risk för personskador på grund av farlig elektrisk spänning

Symbolen står för en överhängande fara, som kan leda till dödsfall eller allvarliga personskador, om inte lämpliga åtgärder vidtas.

Risk för personskador på grund av en allmän riskkälla

Symbolen står för en överhängande fara, som kan leda till dödsfall eller allvarliga personskador, om inte lämpliga åtgärder vidtas.

Viktig upplysning för störningsfri funktion.

Leveransomfattning

☐ A	LunAqua Terra LED (antal) Beskrivning
	Set 6 Set 3 Solo
1 6 3 1 Lampa med elkabel
2 1 1 — Anslutningsfördelare med 6 anslutningar
3	5	5		— Lock för anslutningsfördelare
4	1	1		— Nätadapter

Ändamålsenlig användning

Lamporna är avsedda som belysning på terrasser, vägar, trappor, vinterträdgårdar, torg och liknande. Själva lamporna är vattentäta, vilket innebär att de även lämpar sig för användning under vatten (dammbelysning). Man kan gå på lamporna.

För apparaten gäller följande begränsningar:

Apparaten är endast avsedd för privat bruk i hushålet och inte för industriell användning eller för uthyrning.

• Drift under iakttagande av tekniska data.
• Anslut lamporna endast via fördelaren.
• Använd endast apparaten med den leverade nätadaptern.

Konstruktions- och funktionsbeskrivning

Varje lampa har en fast installerad LED-glödlampa och drivs med 12 V likspänning.

Förkortningen LED står för lysdiod, Light Emitting Diode, som betecknar en ljusteknik med speciellt lång livslängd. Den utmärker sig genom en låg strömförbrukning och därigenom en hög energieffektivitet.

På den levererade anslutningsfördelaren kan man koppla upp till 6 st enkellampor.

Det kan utgå fara för personer och materiella värden från den här enheten om den används på ett olämpligt sätt eller i strid mot det avsedda användningssyftet, eller om säkerhetsanvisningarna inte följs.

Den här enheten kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder enheten säkert samt de risker som kan uppstå. Barn får inte leka med enheten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

Faror vid kombination av vatten och elektricitet

• Om anslutningen inte har utförts på föreskrivet sätt eller om apparaten hanteras på olämpligt sätt kan kombinationen av vatten och elektricitet leda till dödsolyckor eller allvarliga personskador pga. elektriska slag.
• Innan du doppar ned handen i vattnet måste du alltid dra ut stickkontakten till all utrustning som befinner sig i vattnet.

Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behö- rig elinstallatör.
• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömför-sörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
• Apparaten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) måste vara godkända för användning utomhus (dropptäta).
• Skydda stickkontakter från fukt.
• Installera transformatorn med minst 2 m säkerhetsavständ till vattnet.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

Säker drift

• Apparaten får inte användas om elkablarna eller käpan är defekta.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade och inte kan skadas, och att ingen kan snava över dem.
• Öppna apparatens käpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.
• Genomför endast arbeten på apparaten, som beskrivs i denna anvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om vissa problem inte kan åtgärdas.
• Använd endast original reservdelar och tillbehör till apparaten.
• Genomför inte tekniska ändringar på apparaten.
• Elkablarna kan inte bytas ut. Om en kabel har skadats måste apparaten eller komponenten skrotas.
• Se till att uttaget och stickkontakten alltid hålls torra.
• Titta aldrig direkt in i ljuskällan som finns i apparaten.

Varningssymbolerna på apparaten har följande innebörd:

Risk för personskada vid felaktig användning

Felaktig användning av apparaten kan orsaka person- eller sakskador. Läs alltid anvisningarna först.

Brukssymbolerna på apparaten har följande innebörd:

IP 68 Skydd mot inträngande främmande partiklar. Lämplig för permanent användning under vatten, till 1 m:s vattendjup.

IP 44 Skyddad mot vidröring av farliga delar med föremål upp till 1 mm diameter. Skyddad mot stänkvatten från alla sidor.

Beröringsskydd med skyddsisolerad käpa (kapslingsklass II).

Installation och anslutning

• Lamporna är försedda med monteringsklämmor. Andra fästanordningar är inte tillåtna. De kan byggas in i golv, vägg eller tak av fast material såsom sten, trä, plastmaterial.
• Lamporna anslutningsledningar kan läggas direkt i marken eller i sand-/grusbädd. Lägg eventuellt ner ett skyddsrön så att inte ledningarna skadas.
• Placera nätadapter och anslutningsfördelare på en plats som är skyddad mot inverkan av väderlek.

Gör så här:

• Skissera upp monteringsplatser för nätadapter, anslutningsfördelare och de enskilda lamporna.
• Kontrollera om kabellängderna räcker för det avsedda montaget. Bygg eventuellt ut satsen med lämpliga förlängningskablar eller kompletteringslampor ur Oase's tillbehörsprogram.
• Märk upp monteringshål och borra med en borr som är anpassad för respektive underlag. Håldiameter för lampa: 40 mm.
  Håldjup: minst 20 mm.
  Håldiameter för anslutningsledning: 20 mm.

- För anslutningsledningen genom borrhålet.

- Sätt in lampan i borrhålet så att lampan ligger an mot monteringsytan. Tryck eventuellt klämfjädrarna lätt mot kåpan med en skruvmejsel.

Elektrisk installation

□ C

Gör så här:

• För lampornas anslutningsledningar till anslutningsfördelaren.
• Sätt in kontakterna för de enskilda lamporna i fördelarens utgångar och säkra varje koppling med överfallsmuttern. Dra åt överfallsmuttern rejält (stänkvattenskydd!)
• Tillslut oanvända utgångar med skyddslock (stänkvattenskydd!)
• Koppla ihop fördelarens anslutningsledning med nätadaptern. Dra åt överfallsmuttern rejält (stänkvattenskydd!)
• Installera transformatorn med minst 2 m säkerhetsavständ till vattnet.

Användning

Varning! Känsliga elektriska komponenter.

Möjliga följder: Apparaten kan förstöras.

Skyddsåtgärder: Anslut inte apparaten till en dimmbar strömkälla.

Obs!

För att garantera maximal livslängd på LED, beakta följande punkter:

• Undvik användning av lamporna vid direkt solljus och vid temperaturer över 45 °C.
• Styr lamporna via ett kopplingsur eller skymningsrelä. Beakta bruksanvisningen för respektive tillsatsutrustning!

Slå på apparaten: Sätt nätadaptern i vägguttaget. Apparaten startar genast när den matas med ström.

Slå ifrån apparaten: Dra ut nätadaptern.

Störningsåtgärder

Störning	Orsak	Åtgård
Ingen lampa lyser Nätadapter inte instucken Anslut nätadaptern till uttaget.
		Strömförsörjningen har brutits Kontrollera strömförsörjningen
		Nätadaptern har stängts av p.g.a. för hög om-givningstemperatur
		Nätadapterdefekt Byt ut nätadapter
		Anslutningsfördelardefekt Byt ut anslutningsfördelare
En lampa lyser inte Strömförsörjningen har brutits Kontrollera anslutningsledningen. Om den är		skadad, byt ut lampan
		Kontaktanslutning korroderad Rengör kontaktanslutning
		Glödlampsdefekt
		Defekt på anslutningsfördelarens utgång Byt ut anslutningsfördelaren

Rengöring

Varning! Farlig elektrisk spänning.

Möjliga följder: Dödsolyckor eller allvarliga personskador.

Skyddsåtgärder:

• Innan du doppar ned handen i vattnet måste du alltid dra ut stickkontakten till all utrustning som befinner sig i vattnet.
• Dra ur nätadaptern innan arbeten utförs på apparaten.
• Säkra mot oavsiktlig återinkoppling.

Rengör lampskyddet då och då med en fuktig trasa.

Lamphuset av rostfritt stål kan ibland uppvisa flogrost. Avlägsna flogrosten med ett lämpligt rengöringsmedel.

Avfallshantering

Vänligen stödj våra miljöinsatser genom att beakta följande instruktioner vid avyttring!

Avyttra via återvinningssystem. Gör elektriska apparater oanvändbara i varje enskilt fall genom att klippa av strömkabeln!	Avyttras via hushållssopor:
Lampa	Förpackning
Anslutningsfördelare
Nätadapter
