LunAqua Maxi LED Solo - Belysning OASE - Gratis bruksanvisning och manual

Produkttyp	LED-projektor utomhus
Märke	Oase
Modell	LunAqua Maxi LED Solo
Kategori	Belysning för damm och trädgård
Användning	Ovan och under vatten
Strålvinkel	30° (medföljer); 10° lins ingår
Typ av ljuskälla	Inbyggd LED, ej utbytbar
Matningsspänning	12 V AC (via medföljande transformator)
Nominell effekt	10 W (uppskattning)
Skyddsklass	IP68 (permanent nedsänkning)
Säkerhetsavstånd till transformator	≥ 2 m från vattnet
Säkerhetsavstånd ovan vatten	≥ 50 cm från brännbart material
Jordfelsbrytare krävs	30 mA maximalt
Omgivningstemperatur (transformator)	-10 °C till +40 °C
Husmaterial	Robust plast, skyddsglas
Färg	Svart
Kabellängd	5 m (uppskattning)
Mått (projektor endast)	Ø 10 cm × H 20 cm (uppskattning)
Vikt (projektor + transformator)	1 kg (uppskattning)
Förpackningsinnehåll	LED-projektor, transformator, markstativ, fästsats, 10° lins
Underhåll	Rengör med rent vatten och mjuk borste
Förvaring	Rengjord, torr, utom räckhåll för barn
Reservdelar	Finns på www.oase-livingwater.com/reservdelar
Reparerbarhet	Kabel och strömförsörjning kan inte repareras; byt ut hela enheten

Vanliga frågor - LunAqua Maxi LED Solo OASE

Kan jag använda LunAqua Maxi LED Solo helt nedsänkt i vatten?

Ja, apparaten är konstruerad för användning under vatten (IP68-klass). Se till att transformatorn placeras minst 2 m från vattnet och följ säkerhetsanvisningarna.

Hur byter jag linsen på projektorn?

Koppla bort apparaten. Håll projektorn i foten (15), ta bort frontkåpan (19) med en trasa, ta sedan bort skyddsglaset (18) och linsen (17). Byt till den medföljande 10°-linsen och montera i omvänd ordning.

Kan jag använda en dimmer med denna projektor?

Nej, LED-lampan stöder inte dimmers. Anslut inte apparaten till en strömkälla med dimmer, det kan förstöra LED-lampan.

Vad gör jag om projektorn inte tänds?

Kontrollera strömförsörjningen: vägguttaget, transformatorn och anslutningen mellan projektorn och transformatorn. Se till att kopplingsmuttern (14) är ordentligt åtdragen.

Hur installerar jag projektorn på en hård yta?

Använd den medföljande fästsatsen: skruva fast stödbenet (9) på ytan genom att borra ett 5 mm hål (djup ≥ 35 mm). För takmontering, använd lämpliga pluggar (de medföljande är inte lämpliga).

Kan jag byta ut projektorns kabel om den är skadad?

Nej, anslutningskabeln kan inte bytas ut. Om den skadas måste hela projektorn kasseras. Använd original OASE-reservdelar för utbyte.

Vilket säkerhetsavstånd måste hållas runt projektorn ovan vatten?

Vid installation ovan vatten, håll minst 50 cm avstånd från brännbart material (t.ex. trä, lövverk). Täck aldrig över apparaten.

Hur rengör jag projektorn?

Koppla bort apparaten. Rengör den med rent vatten och en mjuk borste. Se till att ingen fukt tränger in i apparaten. Använd inte slipande rengöringsmedel.

Ingår transformatorn i leveransen?

Ja, en transformator med anslutningskabel ingår i leveransen. Använd endast denna transformator för att driva projektorn.

Var hittar jag reservdelar till LunAqua Maxi LED Solo?

Original OASE-reservdelar finns på webbplatsen www.oase-livingwater.com/reservdelar eller hos din återförsäljare.

BRUKSANVISNING LunAqua Maxi LED Solo OASE

Slå på: Sett transformatorens støpsel i stikkontakten.

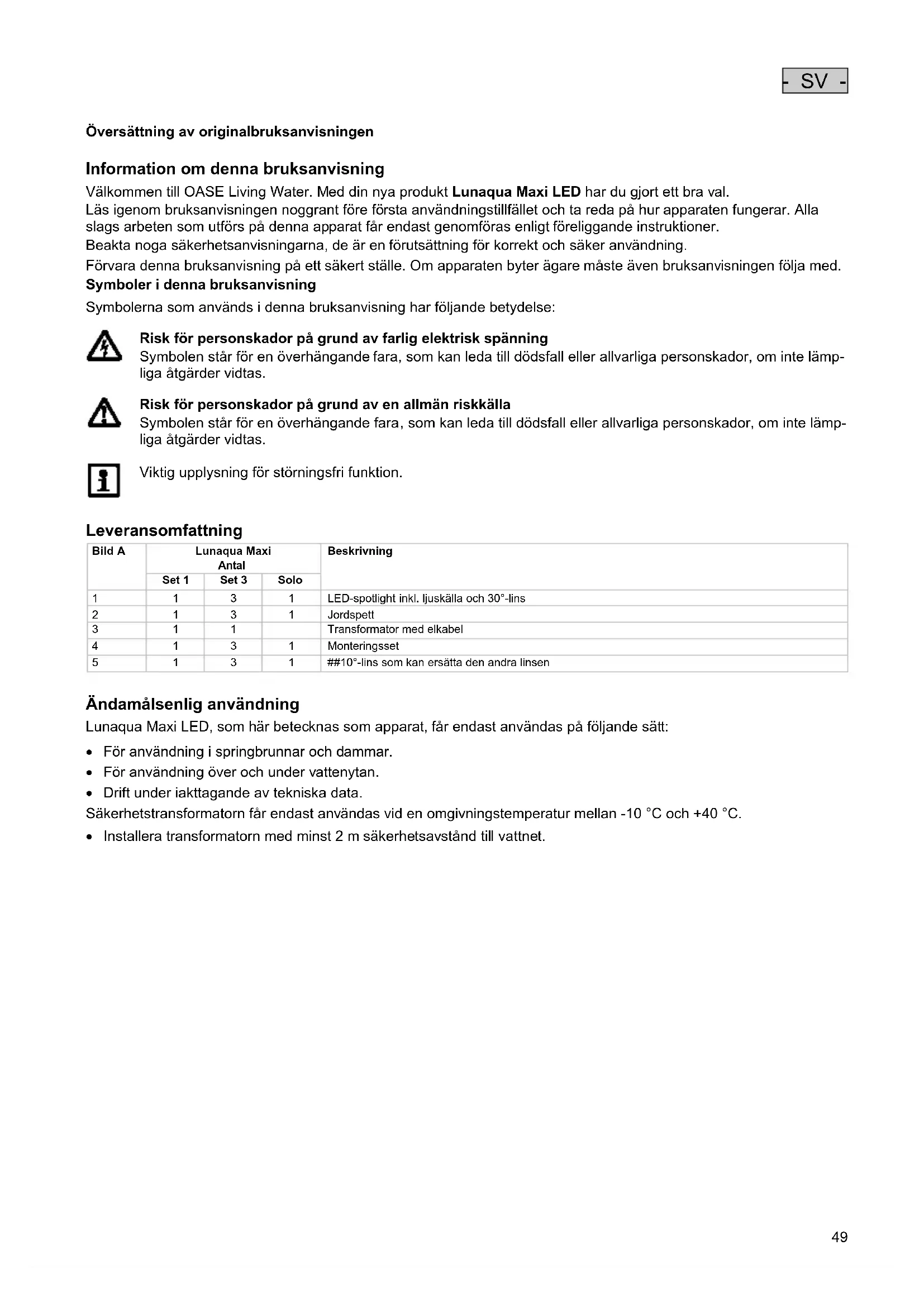

Översättning av originalbruksanvisningen

Information om denna bruksanvisning

Välkommen till OASE Living Water. Med din nya produkt Lunaqua Maxi LED har du gjort ett bra val.

Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner.

Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning.

Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Symboler i denna bruksanvisning

Symbolerna som används i denna bruksanvisning har följande betydelse:

Risk för personskador på grund av farlig elektrisk spänning

Symbolen står för en överhängande fara, som kan leda till dödsfall eller allvarliga personskador, om inte lämpliga åtgärder vidtas.

Risk för personskador på grund av en allmän riskkälla

Symbolen står för en överhängande fara, som kan leda till dödsfall eller allvarliga personskador, om inte lämpliga åtgärder vidtas.

Viktig upplysning för störningsfri funktion.

Leveransomfattning

Bild A	Lunaqua Maxi Antal			Beskrivning
	Set 1	Set 3	Solo
1	1	3	1	LED-spotlight inkl. ljuskälla och 30^ -lins
2	1	3	1	Jordspett
3	1	1		Transformer med elkabel
4	1	3	1	Monteringsset
5	1	3	1	## 10^ -lins som kan ersätta den andra linsen

Ändamålsenlig användning

Lunaqua Maxi LED, som här betecknas som apparat, får endast användas på följande sätt:

- För användning i springbrunnar och dammar.

- För användning över och under vattenytan.

Säkerhetstransformatorn får endast användas vid en omgivningstemperatur mellan -10 °C och +40 °C.

- Installera transformatorn med minst 2 m säkerhetsavständ till vattnet.

Det kan utgå fara för personer och materiella värden från den här enheten om den används på ett olämpligt sätt eller i strid mot det avsedda användningssyftet, eller om säkerhetsanvisningarna inte följs.

• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

Faror vid kombination av vatten och elektricitet

• Om anslutningen inte har utförts på föreskrivet sätt eller om apparaten hanteras på olämpligt sätt kan kombinationen av vatten och elektricitet leda till dödsolyckor eller allvarliga personskador pga. elektriska slag.
• Innan du doppar ned handen i vattnet måste du alltid dra ut stickkontakten till all utrustning som befinner sig i vattnet.

Elektrisk installation enligt föreskrift

• Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig personal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning.
• Apparaten ska vara ansluten till en iordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
  • Installera transformatorn med minst 2 m säkerhetsavständ till vattnet.
  • Skydda stickanslutningarna mot fukt.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

Säker drift

• Apparaten får inte användas om elkablarna eller käpan är defekta.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade och inte kan skadas, och att ingen kan snava över dem.
• Öppna apparatens käpa eller tillhörande delar endast när du uttryckligen uppmanas till detta i bruksanvisningen.
• Genomför endast arbeten på apparaten, som beskrivs i denna anvisning. Kontakta en behörig kundtjänstverkstad, eller ev. tillverkaren, om vissa problem inte kan åtgärdas.
• Använd endast original reservdelar och tillbehör till apparaten.
• Genomför inte tekniska ändringar på apparaten.
• Elkablarna kan inte bytas ut. Om en kabel har skadats måste apparaten skrotas.
• Använd apparaten endast med transformatorn som följer med.
• Se till att uttaget och stickkontakten alltid hålls torra.
• Nätdelen och nätkablarnas skarvkopplingar som ingår i leveransen är inte vattentäta, utan endast regn- och dropptäta. Dessa får inte dras eller monteras under vattenytan.
  • Titta inte direkt in i ljuskällan.

Installation

OBS! Farlig elektrisk spänning.

Möjliga följder: Dödsolyckor eller allvarliga personskador.

Skyddsåtgärder:

• Elektriska enheter och installationer med en nominell spänning U > 12 V AC eller U >30 V DC som ligger i vatten: Gör enheter och installationer spänningsfria innan du griper ned i vattnet.
• Koppla ifrån spänningen till apparaten innan arbeten utförs på apparaten.
• Säkra mot oavsiktlig återinkoppling.
• Vid installation utanför vattnet krävs ett säkerhetsavständ på minst 50 cm från brännbart material. Se till att apparaten monteras stabilt. Apparaten får inte täckas över. Brandfara!
• Positionera apparaten så att den inte utgör någon fara för andra personer.

• Lossa och ta av skruven (11) och muttern (8).
  • Ta av lampan (6).
• Montera på vägg eller golv (D): Skruva fast uppställningsfoten (9) på ett fast underlag eller en tillräckligt stabil vägg. Använd den medföljande pluggen (10) och skruven (7). Borra ett 5 mm stort hål som är minst 35 mm djupt.
• Montera på innertak: Den medföljande pluggen (10) är inte godkänd för montering på innertak och får därför inte användas!
• Sätt in lampan och skruva fast den. Se till att muttern (8) sitter fast i det mindre hålet samt att skruven (11) och skruvskyddet (12) sitter fast i det större hålet i skruvkopplingen och griper in i snäppfästet (13).
  • Ställ in lampans lutning (F).

Ansluta apparaten (E)

• Anslut stickkontakten på lampans anslutningsledning till uttaget på transformatorn och dra sedan åt överfallsmuttern (14) för hand.
• För att ansluta Lunaqua Maxi LED Solo måste övergångskontakten tas av från transformatorn och lampan därefter anslutas direkt.

Driftstart

ANVISNING

Känsliga elektriska komponenter. Felaktig anslutning förstör apparaten.

- Anslut inte apparaten till en dimmbar strömkälla.

OBS! Farlig elektrisk spänning.

Möjliga följder: Dödsolyckor eller allvarliga personskador.

Skyddsåtgärder:

• Elektriska enheter och installationer med en nominell spänning U > 12 V AC eller U >30 V DC som ligger i vatten: Gör enheter och installationer spänningsfria innan du griper ned i vattnet.
• Koppla ifrån spänningen till apparaten innan arbeten utförs på apparaten.
• Säkra mot oavsiktlig återinkoppling.

Obs!

En LED-lampa kan inte kopplas via en dimmer. Ljusstyrkan från en LED blir svagare efter längre tids drift.

Slå på apparaten: Anslut transformators stickkontakt till stickuttaget.

- Kontrollera att strålkastarna fungerar.

Slå ifrån apparaten: Dra ut transformators stickkontakt.

Byta ut linsen (G)

OBS! Farlig elektrisk spänning.

Möjliga följder: Dödsolyckor eller allvarliga personskador.

Skyddsåtgärder:

• Elektriska enheter och installationer med en nominell spänning U > 12 V AC eller U >30 V DC som ligger i vatten: Gör enheter och installationer spänningsfria innan du griper ned i vattnet.
• Koppla ifrån spänningen till apparaten innan arbeten utförs på apparaten.
• Säkra mot oavsiktlig återinkoppling.

I varje lampa finns en 30°-lins. Denna lins kan bytas ut mot en 10°-lins (medföljer).

Gör så här:

• Håll fast lampan vid foten (15). Håll inte fast i täcklocket (16) eftersom det annars kommer att lossna.
• Håll fast frontringen (19) med en lädertrasa eller en duk (för bättre grepp) och vrid sedan av i motsols riktning.
• Slå lätt på skyddsskivan (18) och linsen (17) så att de kan tas ut ur lampan.
• Byt ut linsen och montera sedan samman apparaten i omvänd följd.

Rengöring

OBS! Farlig elektrisk spänning.

Möjliga följder: Dödsolyckor eller allvarliga personskador.

Skyddsåtgärder:

• Elektriska enheter och installationer med en nominell spänning U > 12 V AC eller U >30 V DC som ligger i vatten: Gör enheter och installationer spänningsfria innan du griper ned i vattnet.
• Koppla ifrån spänningen till apparaten innan arbeten utförs på apparaten.
• Säkra mot oavsiktlig återinkoppling.

Rengör apparaten vid behov med rent vatten och en mjuk borste.

- Se till att ingen fukt tränger in i apparaten.

Störningar

Störning	Orsak	Åtgärd
Lampan lyser inte	Strömförsörjningen har brutits	Kontrollera strömförsörjningen
Lampans prestanda försämras	Lampglaset är smutsigt	Rengör

Reparation

Om kablarna eller käpan har skadats kan nätdelen och LED-strålkastarna inte repareras och måste därför bytas ut. Om frågor eller problem uppstår måste du för din egen säkerhets skull kontakta en behörig elinstallatör eller din återförsäljare.

Reservdelar

Apparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenetsida.

Rengör apparaten och kontrollera om den har skadats. Förvara apparaten på en torr plats utom räckhåll för barn.

Avfallshantering

ANVISNING

Den här apparaten får inte kastas i hushållssoporna!

- Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.
