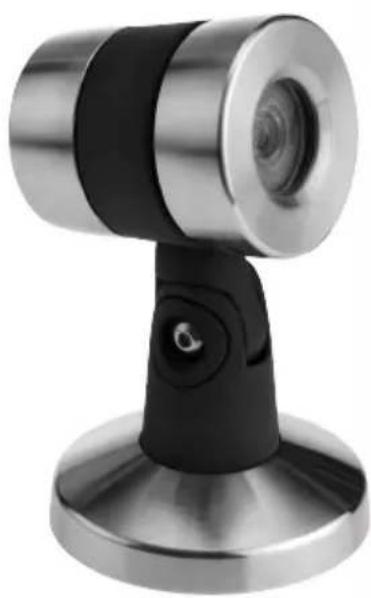

LunAqua Maxi LED Solo - Освещение OASE - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно LunAqua Maxi LED Solo OASE в формате PDF.
| Тип продукта | Светодиодный прожектор для улицы |
| Бренд | Oase |
| Модель | LunAqua Maxi LED Solo |
| Категория | Освещение пруда и сада |
| Использование | Над водой и под водой |
| Угол луча | 30° (в комплекте); линза 10° прилагается |
| Тип источника света | Встроенный светодиод, не подлежащий замене |
| Напряжение питания | 12 В переменного тока (через прилагаемый трансформатор) |
| Номинальная мощность | 10 Вт (приблизительно) |
| Степень защиты | IP68 (постоянное погружение) |
| Безопасное расстояние для трансформатора | ≥ 2 м от воды |
| Безопасное расстояние вне воды | ≥ 50 см от горючих материалов |
| Требуемая защита дифференциальным выключателем | максимум 30 мА |
| Температура окружающей среды (трансформатор) | от -10 °C до +40 °C |
| Материал корпуса | Прочный пластик, защитное стекло |
| Цвет | Чёрный |
| Длина кабеля | 5 м (приблизительно) |
| Размеры (только прожектор) | Ø 10 см × В 20 см (приблизительно) |
| Вес (прожектор + трансформатор) | 1 кг (приблизительно) |
| Содержимое упаковки | Светодиодный прожектор, трансформатор, стойка для установки в землю, крепёжный комплект, линза 10° |
| Уход | Чистить чистой водой мягкой щёткой |
| Хранение | Очищенный, сухой, в недоступном для детей месте |
| Запасные части | Доступны на www.oase-livingwater.com/piecesdetachees |
| Ремонтопригодность | Кабель и блок питания не подлежат ремонту; замените весь комплект |
Часто задаваемые вопросы - LunAqua Maxi LED Solo OASE
Вопросы пользователей о LunAqua Maxi LED Solo OASE
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Освещение в формате PDF бесплатно! Найдите своё руководство LunAqua Maxi LED Solo - OASE и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. LunAqua Maxi LED Solo бренда OASE.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LunAqua Maxi LED Solo OASE
RU Руководство по эксплуатации
CN 使用说明书
ВНИМАНИЕ! Опасно електрическо напрежение.
ВНИМАНИЕ! Опасно електрическо напрежение.
ВНИМАНИЕ! Опасно електрическо напрежение.
Процедирайте по следния начин:
ВНИМАНИЕ! Опасно електрическо напрежение.
При нужда почиствайте уреда с чиста вода и с мека четка.

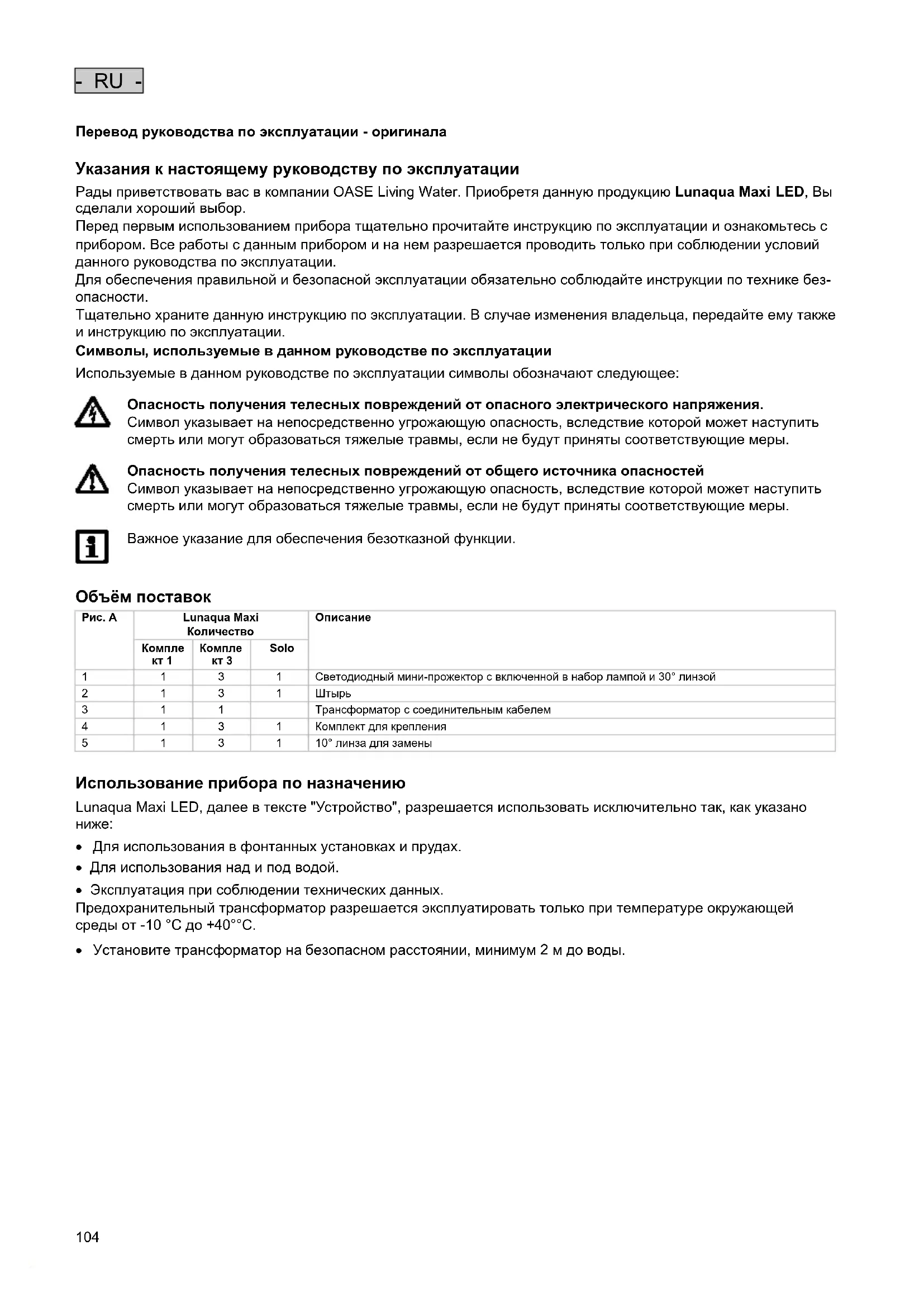

Перевод руководства по эксплуатации - оригинала
Указания к настоящему руководству по эксплуатации
Рады приветствовать вас в компании OASE Living Water. Приобретя данную продукцию Lunaqua Maxi LED, Вы сделали хороший выбор.
Перед первым использованием прибора тщательно прочитайте инструкцию по эксплуатации и ознакомьтесь с прибором. Все работы с данным прибором и на нем разрешается проводить только при соблюдении условий данного руководства по эксплуатации.
Для обеспечения правильной и безопасной эксплуатации обязательно соблюдайте инструкции по технике безопасности.
Тщательно храните данную инструкцию по эксплуатации. В случае изменения владельца, передайте ему также и инструкцию по эксплуатации.
Символы, используемые в данном руководстве по эксплуатации
Используемые в данном руководстве по эксплуатации символы обозначают следующее:
Опасность получения телесных повреждений от опасного электрического напряжения.
Символ указывает на непосредственно угрожающую опасность, вследствие которой может наступить смерть или могут образоваться тяжелые травмы, если не будут приняты соответствующие меры.
Опасность получения телесных повреждений от общего источника опасностей
Символ указывает на непосредственно угрожающую опасность, вследствие которой может наступить смерть или могут образоваться тяжелые травмы, если не будут приняты соответствующие меры.
Важное указание для обеспечения безотказной функции.
Объём поставок
| Рис. А | Lunaqua MaxiКоличество | Описание | ||
| Комплект 1 | Комплект 3 | Solo | ||
| 1 | 1 | 3 | 1 | Светодиодный мини-прожектор с включенной в набор лампой и 30^ линзой |
| 2 | 1 | 3 | 1 | Штырь |
| 3 | 1 | 1 | Трансформатор с соединительным кабелем | |
| 4 | 1 | 3 | 1 | Комплект для крепления |
| 5 | 1 | 3 | 1 | 10^ линза для замены |
Использование прибора по назначению
Lunaqua Maxi LED, далее в тексте "Устройство", разрешается использовать исключительно так, как указано ниже:
- Для использования в фонтанных установках и прудах.
- Для использования над и под водой.
- Эксплуатация при соблюдении технических данных.
Предохранительный трансформатор разрешается эксплуатировать только при температуре окружающей среды от -10 °C до +40°C.
- Установите трансформатор на безопасном расстоянии, минимум 2 м до воды.
Указания по технике безопасности
От данного устройства может исходить опасность для людей и материальных ценностей, если оно будет использоваться ненадлежащим образом или не по назначению, или если не будут соблюдаться указания по технике безопасности.
- Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним.
- Дети не должны играть с устройством.
- Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.
Опасность из-за контакта воды с электричеством
- При неправильном подключении или ненадлежащем обращении контакт воды с электричеством может привести к смерти или тяжёлым повреждениям от удара током.
- Прежде чем погрузить руки в воду, обязательно отключите все находящиеся в воде приборы от источника напряжения.
Электрический монтаж согласно предписанию
- Электромонтаж должен соответствовать национальным строительным инструкциям и должен производиться только квалифицированными электриками.
- Лицо считается квалифицированным электриком, только когда оно на основании профессионального обучения, знания и опыта подходит для выполнения и оценки порученных работ. Выполнение работы в качестве специалиста включает в себя знание возможных опасностей и соблюдение определенных региональных и национальных норм, директив и предписаний.
- При возникновении вопросов и проблем обращайтесь к специалисту-электрику.
- Подключать устройство к электросети можно только в том случае, когда электрические характеристики устройства совпадают с данными электропитания. Данные устройства указаны на заводской табличке, на упаковке или в данном руководстве.
- Прибор должен быть защищен посредством защитного устройства от тока повреждения с максимальным расчетным током 30 мА.
- Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).
- Установите трансформатор на безопасном расстоянии, минимум 2 м до воды.
- Защищайте штекерные соединения от влаги.
- Устройство нужно подключать только к правильно установленной розетке.
- RU -
Безопасная эксплуатация
- Устройство нельзя использовать, если повреждена электрическая проводка или корпус.
- Не переносить и не тянуть устройство, держа его за электрический кабель!
- Прокладку кабеля осуществлять с обеспечением защиты от повреждений и убедиться в том, что об него нельзя споткнуться.
- Открывать корпус устройства или принадлежащие к нему части только тогда, если в руководстве по эксплуатации на это четко указано.
- В устройстве нужно выполнять только те работы, которые описаны в данном руководстве по эксплуатации. Если трудности в работе устройства не устраняются, тогда просим обратиться в авторизованную сервисную службу или в случае сомнения прямо к изготовителю.
- Использовать только оригинальные запасные части и оригинальные комплектующие к устройству.
- Запрещается вносить изменения в конструкцию устройства.
- Соединительные кабели замене не подлежат. При повреждении кабеля устройство нужно сдать в утиль.
- Эксплуатируйте прибор только с трансформатором, входящим в объем поставки.
- Розетку и сетевой штекер беречь от попадания влаги.
- Входящие в объем поставки блок питания от сети и разъемные соединения тоководов не являются водонепроницаемыми, а только защищены от дождя и водяных брызг. В воде их не разрешается ни прокладывать, ни монтировать.
- Не смотрите прямо в источник света.
Монтаж
ВНИМАНИЕ! Опасное электрическое напряжение.
Возможные последствия: смерть или тяжелые травмы.
Меры безопасности
- Электрические приборы и установки с расчетным номинальным напряжением U > 12 В переменного тока или U > 30 В постоянного тока, которые находятся в воде: Перед контактом с водой отключите напряжение от приборов и устройств.
• Перед работами на приборе отключать подаваемое на него напряжение. - Обеспечивать защиту от непреднамеренного включения.
- При монтаже над водой соблюдайте безопасное расстояние не менее 50 см от горючих материалов. Обеспечьте устойчивость. Перекрывать прибор не разрешается. Опасность пожара!
- Расположить прибор так, чтобы он ни для кого не представлял опасность.
Монтаж на штырь (В)
• Вставить штырь (2) на всю длину в землю.
- Насадить прибор на штырь.
- Установить светильник под наклоном (F).
Устанавливать привинчиванием (С)
- Ослабьте и удалите винт (11) и гайку (8).
• Снимите светильник (6). - Настенное или напольное крепление (D): Прикрутить лапку (9) на твердом основании или к прочной стене. Используйте дюбели (10) и болты (7), входящие в объем поставки. Просверлите отверстие диаметром 5 мм и глубиной не менее 35 мм.
- Крепление на потолке: Дюбель (10), входящий в объем поставки, не подходит для крепления на потолке и не должен использоваться для этой цели!
- Надеть светильник и завинтить. Проследить, чтобы гайка находилась (8) в маленьком отверстии, а болт (11) с навинчивающимся колпачком (12) в большом отверстии болтового соединения и захватывали фиксирующие защелки (13).
- Установить светильник под наклоном (F).
Подключение (E)
- Штекер соединительного кабеля светильника подключить к разъему в трансформаторе и крепко затянуть накидные гайки (14).
- Для подключения Lunaqua Maxi LED Solo снимите межплатный соединитель из трансформатора и подключите светильник напрямую.
Ввод в эксплуатацию
УКАЗАНИЕ
Чувственные электрические компоненты. Неправильное подключение может повредить устройство.
- Не подключайте устройство к источнику питания с регулированием яркости.
ВНИМАНИЕ! Опасное электрическое напряжение.
Возможные последствия: смерть или тяжелые травмы.
Меры безопасности
- Электрические приборы и установки с расчетным номинальным напряжением U > 12 В переменного тока или U >30 В постоянного тока, которые находятся в воде: Перед контактом с водой отключите напряжение от приборов и устройств.
• Перед работами на приборе отключать подаваемое на него напряжение. - Обеспечивать защиту от непреднамеренного включения.
Указание:
Эксплуатация светодиодной лампы с регулятором яркости свечения невозможна. Сила света светодиода уменьшается вместе с увеличением срока службы.
Включение: Вставить сетевой штекер трансформатора в розетку.
- Проконтролировать работоспособность прожектора.
Выключение: Отсоединить сетевой штекер трансформатора.
Замена линз (G):
ВНИМАНИЕ! Опасное электрическое напряжение.
Возможные последствия: смерть или тяжелые травмы.
Меры безопасности
- Электрические приборы и установки с расчетным номинальным напряжением U > 12 В переменного тока или U >30 В постоянного тока, которые находятся в воде: Перед контактом с водой отключите напряжение от приборов и устройств.
• Перед работами на приборе отключать подаваемое на него напряжение. - Обеспечивать защиту от непреднамеренного включения.
В каждый светильник устанавливается 30° линза. Эта линза может быть заменена 10° линзой (входит в объем поставки).
Необходимо выполнить следующие действия:
- Зафиксируйте светильник на стойке (15). Не на концевом колпаке (16), так как он будет привинчиваться к нему.
- Зажмите передний колпак (19) при помощи ветоши из кожи или салфетки (для лучшего захвата!) и открытите против часовой стрелки.
- Легким постукиванием удалите защитную шайбу (18) и линзу (17) из светильника.
- Замените линзу и соберите прибор в обратном порядке.
Очистка
ВНИМАНИЕ! Опасное электрическое напряжение.
Возможные последствия: смерть или тяжелые травмы.
Меры безопасности
- Электрические приборы и установки с расчетным номинальным напряжением U > 12 В переменного тока или U >30 В постоянного тока, которые находятся в воде: Перед контактом с водой отключите напряжение от приборов и устройств.
• Перед работами на приборе отключать подаваемое на него напряжение. - Обеспечивать защиту от непреднамеренного включения.
В случае необходимости выполняйте чистку прибора чистой водой и мягкой щеткой. - Следите за тем, чтобы влага не проникала в прибор.
Неисправности
| Неисправность | Причина | Устранение |
| Лампа не горит | Прервано электроснабжение | Проконтролировать подвод тока |
| Сила света ослабевает | Стекло лампы загрязнено | Чистка |
Ремонт
Блок питания от сети и светодиодный прожектор при повреждении кабеля или корпуса ремонту не подлежат. Поэтому их необходимо заменить. При возникновении вопросов и проблем обращайтесь для Вашей собственной безопасности к электрику-специалисту.
Запчасти
Благодаря оригинальным запчастям фирмы OASE устройство безопасно и надежно в работе. Рисунки и списки запчастей вы найдете на нашей интернет-странице.
www.oase-livingwater.com/zapasnyechasti
Хранение
Прибор прочистить и проверить на наличие повреждений. Хранить в сухом месте, недоступном для детей.
Утилизация
УКАЗАНИЕ
Не утилизировать данный прибор вместе с домашним мусором!
- Выведите устройство из работы, обрезав его кабель, и утилизируйте через предусмотренную для этого систему возврата.
