Tip izdelka	Zunanji LED reflektor
Znamka	Oase
Model	LunAqua Maxi LED Solo
Kategorija	Osvetlitev ribnikov in vrtov
Uporaba	Nad in pod vodo
Kot svetlobnega snopa	30° (priloženo); vključena leča 10°
Tip svetlobnega vira	Vgrajena LED, ki je ni mogoče zamenjati
Napajalna napetost	12 V AC (preko priloženega transformatorja)
Nazivna moč	10 W (ocena)
Stopnja zaščite	IP68 (trajna potopitev)
Varnostna razdalja transformatorja	≥ 2 m od vode
Varnostna razdalja izven vode	≥ 50 cm od vnetljivih materialov
Zahtevana diferencialna zaščita	največ 30 mA
Temperatura okolice (transformator)	-10 °C do +40 °C
Material ohišja	Trpežna plastika, zaščitno steklo
Barva	Črna
Dolžina kabla	5 m (ocena)
Dimenzije (samo reflektor)	Ø 10 cm × V 20 cm (ocena)
Teža (reflektor + transformator)	1 kg (ocena)
Vsebina paketa	LED reflektor, transformator, talni nastavek, pritrdilni komplet, leča 10°
Vzdrževanje	Očistite s čisto vodo in mehko krtačo
Skladiščenje	Očiščen, suh, izven dosega otrok
Rezervni deli	Na voljo na www.oase-livingwater.com/piecesdetachees
Popravljivost	Kabel in napajalnik nista popravljiva; zamenjajte celoto

Pogosto zastavljena vprašanja - LunAqua Maxi LED Solo OASE

Ali lahko LunAqua Maxi LED Solo uporabljam popolnoma potopljen v vodi?

Da, naprava je zasnovana za uporabo pod vodo (stopnja IP68). Pazite, da transformator postavite vsaj 2 m od vode in upoštevate varnostne napotke.

Kako zamenjam lečo reflektorja?

Izključite napravo. Držite reflektor za nogo (15), odstranite sprednji pokrov (19) s krpo, nato odstranite zaščitno steklo (18) in lečo (17). Zamenjajte s priloženo lečo 10° in sestavite v obratnem vrstnem redu.

Ali lahko s tem reflektorjem uporabljam zatemnilnik?

Ne, LED žarnica ne podpira zatemnilnikov. Prav tako ne priključujte naprave na napajanje z zatemnilnikom, saj bi lahko uničilo LED.

Kaj storiti, če se reflektor ne prižge?

Preverite električno napajanje: omrežno vtičnico, transformator in povezavo med reflektorjem in transformatorjem. Prepričajte se, da je spojna matica (14) dobro privita.

Kako namestim reflektor na trdo podlago?

Uporabite priloženi pritrdilni komplet: privijte podporno nogo (9) na podlago z vrtanjem luknje 5 mm (globina ≥ 35 mm). Za pritrditev na strop uporabite ustrezne vložke (priloženi niso primerni).

Ali lahko zamenjam kabel reflektorja, če je poškodovan?

Ne, priključnega kabla ni mogoče zamenjati. V primeru poškodbe je treba celoten reflektor zavreči. Za zamenjavo uporabite originalne dele OASE.

Kakšno varnostno razdaljo je treba upoštevati okoli reflektorja izven vode?

Pri namestitvi izven vode ohranite razdaljo najmanj 50 cm od vnetljivih materialov (npr. les, listje). Nikoli ne pokrivajte naprave.

Kako očistim reflektor?

Izključite napravo. Očistite jo s čisto vodo in mehko krtačo. Pazite, da notranjost ne pride vlaga. Ne uporabljajte abrazivnih sredstev.

Ali je reflektor dobavljen s transformatorjem?

Da, transformator s priključnim kablom je vključen v dobavi. Uporabljajte izključno ta transformator za napajanje reflektorja.

Kje najdem rezervne dele za LunAqua Maxi LED Solo?

Originalni rezervni deli OASE so na voljo na spletni strani www.oase-livingwater.com/piecesdetachees ali pri vašem specializiranem prodajalcu.

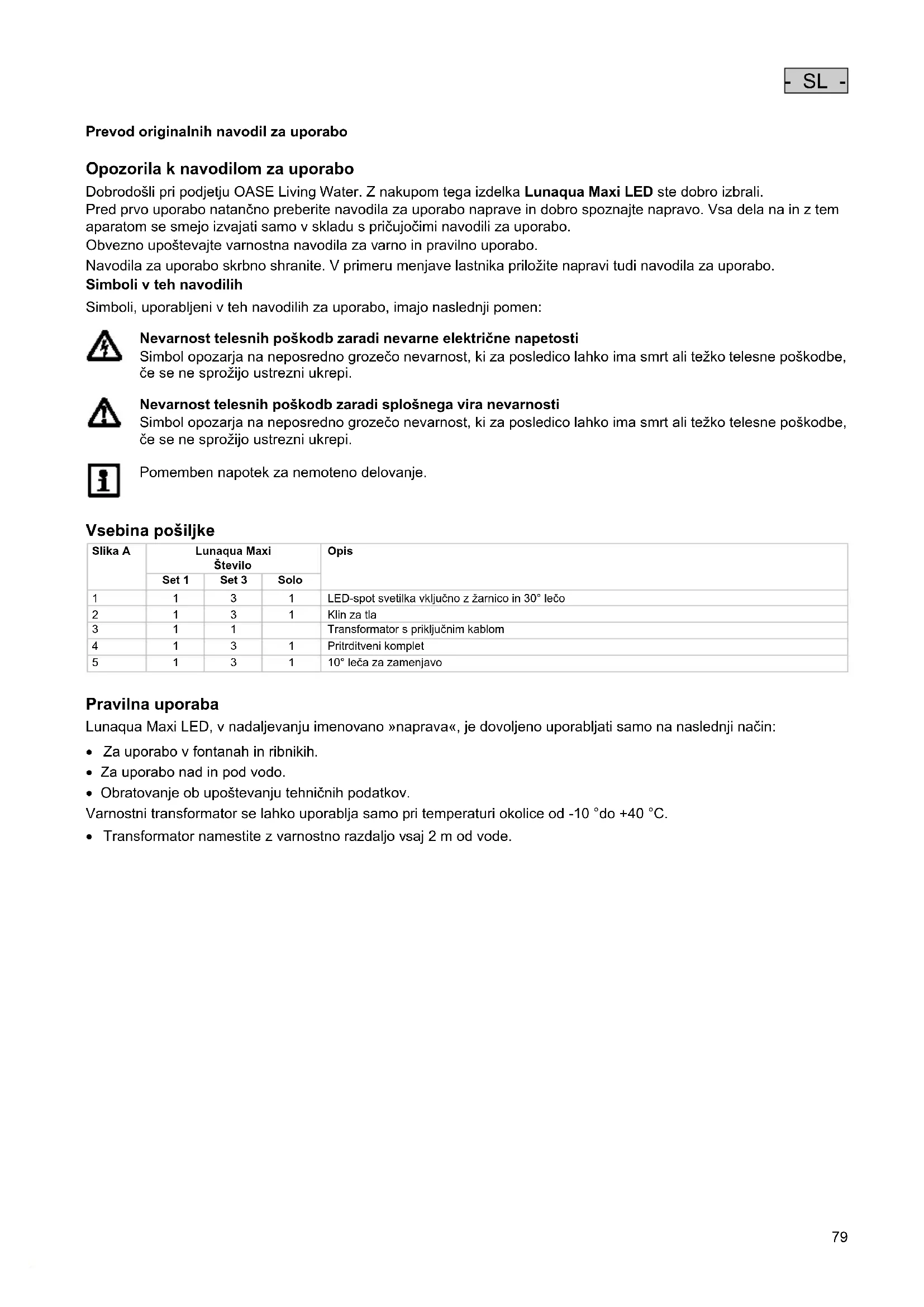

NAVODILA ZA UPORABO LunAqua Maxi LED Solo OASE

SL Navodila za uporabo

HR Uputa o upotrebi

Dobrodošli pri podjetju OASE Living Water. Z nakupom tega izdelka Lunaqua Maxi LED ste dobro izbrali.

Pred prvo uporabo natančno preberite navodila za uporabo naprave in dobro spoznajte napravo. Vsa dela na in z tem aparatom se smejo izvajati samo v skladu s pričujučimi navodili za uporabo.

Obvezno upoštevajte varnostna navodila za varno in pravilno uporabo.

Navodila za uporabo skrbno shranite. V primeru menjave lastnika priložite napravi tudi navodila za uporabo.

Simboli, uporabljeni v teh navodilih za uporabo, imajo naslednji pomen:

Nevarnost telesnih poškodb zaradi nevarne električne napetosti

Simbol opozarja na neposredno grozečo nevarnost, ki za posledico lahko ima smrt ali težko telesne poškodbe, če se ne sprožijo ustrezni ukrepi.

Nevarnost telesnih poškodb zaradi splošnega vira nevarnosti

Simbol opozarja na neposredno grozečo nevarnost, ki za posledico lahko ima smrt ali težko telesne poškodbe, če se ne sprožijo ustrezni ukrepi.

Pomemben napotek za nemoteno delovanje.

Vsebina pošiljke

Slika A	Lunaqua Maxi Število			Opis
	Set 1	Set 3	Solo
1	1	3	1	LED-spot svetilka vključno z žarnico in 30^ lečo
2	1	3	1	Klin za tla
3	1	1		Transformer s priključnim kablom
4	1	3	1	Pritrditveni komplet
5	1	3	1	10^ leča za zamenjavo

Pravilna uporaba

Lunaqua Maxi LED, v nadaljevanju imenovano »naprava«, je dovoljeno uporabljati samo na naslednji način:

• Za uporabo v fontanah in ribnikih.
• Za uporabo nad in pod vodo.
- Obratovanje ob upoštevanju tehničnih podatkov.
Varnostni transformator se lahko uporablja samo pri temperaturi okolice od -10 °do +40 °C.
- Transformator namestite z varnostno razdaljo vsaj 2 m od vode.

Varnostna navodila

Od te naprave lahko izhajajo nevarnosti za osebe in stvarne vrednosti, će naprave ne uporabljate strokovno oz. je ne uporabljate v skladu z namenom uporabe ali će ne upoštevate varnostnih predpisov.

• To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti.
• Otroci se ne smejo igrati z napravo.
• Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

Nevarnosti, ki jih predstavlja kombinacija vode skupaj z elektriko

• V primeru nepravilnega priključka in nestrokovne uporabe predstavlja voda skupaj z elektriko smrtno nevarnost in nevarnost resnih poškodb zaradi udara.
• Preden sežete v vodo, vedno preklopite vse naprave brez napetosti, ki se nahajajo v vodi.

Pravilna električna namestitev

• Električne instalacije morajo ustrezati nacionalnim graditeljskim določilom in jih sme prevzeti samo strokovnjak za elektriko.
• Oseba velja za strokovnjaka za elektriko, ko je kvalificiran zaradi svoje strokovne izobrazbe, znanja in izkušenj in je upravičen, da poveri in presodi delo in ga izvede. Delo strokovnjaka zajema tudi spoznavanje možnih nevarnosti in opazovanje zadevnih regionalnih in nacionalnih norm, predpisov in določil.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Napravo smete priključiti samo, če se električni podatki naprave ujemajo s podatki električnega napajanja. Podatke o napravi najdete na tipski tablici na napravi, na embalaži ali v teh navodilih.
• Napravo morate zavarovati z varovalno napravo za okvarni tok z odmero okvarnega toka maksimalno 30 mA.
• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).
• Transformator namestite z varnostno razdaljo vsaj 2 m od vode.
  • Vtično povezavo zaščitite pred vlago.
• Napravo je dovoljeno priključiti le v instalirano vtičnico, ki je v skladu s predpisi.

Varna uporaba

• Naprave s poškodovano električno napeljavo ali poškodovanim ohišjem ni dovoljeno uporabljati.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami, poleg tega pa pazite, da nihče ne more pasti čez njih.
• Ohišje naprave ali pripadajočih delov odpirajte samo, če ste v navodilih izrecno pozvani k temu.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih. Obrnite se samo na pooblaščeno servisno službo ali v primeru dvoma na proizvajalca, če težav ni mogoče odpraviti.
• Uporabljajte le originalne nadomestne dele in opremo.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Priključnih vodov ni mogoče zamenjati. Pri poškodovanih vodih morate napravo odstraniti.
• Napravo poganjate samo s transformatorjem, ki ga vsebuje dobavljena pošiljka.
• Vtičnice in omrežnega vtiča ni dovoljeno močiti.
• Priloženi omrežni del in vtične povezave električnih vodov niso neprepustni za vodo, temveč samo zaščiteni pred dežjem in škropljenjem. Ne smete jih polagati oz. montirati v vodi.
• Ne glejte neposredno v vir svetlobe.

Postavitev

POZOR! Nevarna električna napetost.

Mogoče posledice: Smrt ali hude poškodbe.

Zaščitni ukrepi:

• Električne naprave in instalacije z nazivno napetostjo U > 12 V AC ali U >30 V DC, ki so nameščene v vodi: Naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo.
• Preden začnete izvajati dela na napravi, napravo izključite iz električnega omrežja.
• Zaščitite jo pred nenadzorovanim ponovnim vklopom.
• Pri nameščanju nad vodo mora biti aparat od gorljivih materialov oddaljen vsaj 50 cm. Bodite pozorni na to, da je naprava trdno stoječa. Naprave ni dovoljeno pokrivati. Nevarnost požara!
• Aparat namestite tako, da ne bo nikogar ogrožal.

Postavitev z zemeljskim klinom (B)

• Zemeljski klin (2) s celotno dolžino vtaknite v tla.
• Napravo namestite na zemeljski klin.
  • Nastavite naklon svetilke (F)

Namestitev s privitjem (C).

• Odvijte in odstranite vijak (11) in matico (8).
• Snemite svetilko (6).
• Pritrditev na steno ali na tla (D): Stojalo (9) privijte na trdno podlago ali na nosilno steno. Uporabite dobavljene zatiče (10) in vijake (7). 5 mm izvrtano luknjo izvrtajte vsaj 35 mm globoko.
• Pritrditev na strop: Dobavljen zatič (10) ni dovoljen za montažo na strop in ga ne smete uporabiti za to!
• Nataknite svetilko in trdno privijte. Pazite na to, da se matica (8) v majhni izvrtini (11) in vijak s kapico (12) v veliki izvrtini vijačne povezave pravilno nasedata in objemata zaskočni zapah (13).
  • Nastavite naklon svetilke (F)

Priključitev (E)

• Vtič priključnega kabla na žarometu povežite s pušo na transformatorju in trdno privijte s prekrivno matico (8).
• Za priključitev Lunaqua Maxi LED Solo odstranite premostitveni vtič iz transformatorja in svetilko priključite neposredno.

Zagon

OPOMBA

Občutljivi električni sestavni deli. Napačna priključitev lahko uniči napravo.

Mogoče posledice: Smrt ali hude poškodbe.

Zaščitni ukrepi:

• Električne naprave in instalacije z nazivno napetostjo U > 12 V AC ali U >30 V DC, ki so nameščene v vodi: Naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo.
• Preden začnete izvajati dela na napravi, napravo izključite iz električnega omrežja.
• Zaščitite jo pred nenadzorovanim ponovnim vklopom.

Napotek:

Žarnica LED ne more delovati na senčniku. Jakost svetlobe LED upada s trajanjem obratovanja.

Vklop: Vtaknite omrežni vtič transformatorja v vtičnico.

- Preverite funkcijo žarometov.

Izklop: Izvlecite omrežni vtič transformatorja.

Zamenjava leče (G)

POZOR! Nevarna električna napetost.

Mogoče posledice: Smrt ali hude poškodbe.

Zaščitni ukrepi:

• Električne naprave in instalacije z nazivno napetostjo U > 12 V AC ali U >30 V DC, ki so nameščene v vodi: Naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo.
• Preden začnete izvajati dela na napravi, napravo izključite iz električnega omrežja.
• Zaščitite jo pred nenadzorovanim ponovnim vklopom.

V vsaki svetilki je montirana 30° leča. Lečo lahko nadomestite z 10° lečo (vključena v obseg dobave).

Postopek je naslednji:

• Svetilko primite na nogi (15). Ne na končnem pokrovu (16), saj bi se ta odvil skupaj s svetilko.
• Prednji pokrov (19) ovijte z usnjeno krpo ali krpo (boljši prijem) in odvijte v nasprotni smeri urinega kazalca.
• Z rahlim trkanjem iz svetilke odstranite zaščitno stekle (18) in lečo (17).
• Zamenjajte lečo in napravo ponovno sestavite v obratnem vrstnem redu.

Čiščenje

POZOR! Nevarna električna napetost.

Mogoče posledice: Smrt ali hude poškodbe.

Zaščitni ukrepi:

• Električne naprave in instalacije z nazivno napetostjo U > 12 V AC ali U >30 V DC, ki so nameščene v vodi: Naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo.
• Preden začnete izvajati dela na napravi, napravo izključite iz električnega omrežja.
• Zaščitite jo pred nenadzorovanim ponovnim vklopom.

Aparat po potrebi čistite s čisto vodo in mehko krtačo.

- Bodite pozorni na to, da v napravo ne bo zašla vlaga.

Motnje

Motnja	Vzrok	Pomoč
Luč ne sveti	Dovajanje električnega toka prekinjeno	Preverite dovajanje električnega toka
Svetilna moč popušča	Šipa luči umazana	Čiščenje

Popravilo

Omrežnega dela in žarometov z LED žarnicami ob poškodbi kablov ali ohišja ni mogoče popraviti, zato jih je treba zamenjati. Pri vprašanjih ali težavah se zaradi lastne varnosti obrnite na ustreznega električarja ali na svojega prodajalca.

Nadomestni deli

Z uporabo originalnih delov podjetja OASE je naprava še naprej varna in brezhibno deluje. Risbe nadomestnih delov in nadomestne dele najdete na naši spletni strani.

Očistite aparat in preglejte, ali poškodovan. Shranjujte na suhem mestu izven dosega otrok.

Odlaganje odpadkov

OPOMBA

Te naprave ne smete zavreči med gospodinjske odpadke.

- Onemogočite uporabo naprave tako, da prerežete kable in ga predajte službi za odstranjevanje odpadkov.
