Tuotetyyppi	Ulko-LED-projektori
Brändi	Oase
Malli	LunAqua Maxi LED Solo
Kategoria	Puutarha- ja lampivalaistus
Käyttö	Veden ylä- ja alapuolella
Valokeilan kulma	30° (mukana) ; 10° linssi mukana
Valonlähteen tyyppi	Integroitu LED, ei vaihdettavissa
Syöttöjännite	12 V AC (mukana tulevan muuntajan kautta)
Nimellisteho	10 W (arvio)
Suojausluokka	IP68 (pysyvä upotus)
Muuntajan turvaetäisyys	≥ 2 m vedestä
Turvaetäisyys veden ulkopuolella	≥ 50 cm palavista materiaaleista
Vaadittu vikavirtasuoja	Enintään 30 mA
Ympäristön lämpötila (muuntaja)	-10 °C - +40 °C
Kotelon materiaali	Kestävä muovi, suojalasi
Väri	Musta
Kaapelin pituus	5 m (arvio)
Mitat (vain projektori)	Ø 10 cm × K 20 cm (arvio)
Paino (projektori + muuntaja)	1 kg (arvio)
Pakkauksen sisältö	LED-projektori, muuntaja, maahanpistotolppa, kiinnityssarja, 10° linssi
Huolto	Puhdista puhtaalla vedellä pehmeällä harjalla
Säilytys	Puhdistettuna, kuivana, lasten ulottumattomissa
Varaosat	Saatavilla osoitteesta www.oase-livingwater.com/piecesdetachees
Korjattavuus	Kaapeli ja virtalähde eivät ole korjattavissa; vaihda koko kokoonpano

Usein kysytyt kysymykset - LunAqua Maxi LED Solo OASE

Voinko käyttää LunAqua Maxi LED Solo -laitetta täysin veden alla?

Kyllä, laite on suunniteltu vedenalaiseen käyttöön (IP68-luokitus). Varmista, että muuntaja on vähintään 2 metrin päässä vedestä ja noudata turvaohjeita.

Kuinka vaihdan projektorin linssin?

Irrota laite verkkovirrasta. Pidä projektoria kiinni jalasta (15), poista etukansi (19) liinalla, poista sitten suojalasi (18) ja linssi (17). Vaihda mukana tulevaan 10° linssiin ja kokoa uudelleen käänteisessä järjestyksessä.

Voinko käyttää himmennintä tämän projektorin kanssa?

Ei, LED-valo ei kestä himmennintä. Älä myöskään kytke laitetta himmentimellä varustettuun virtalähteeseen, se voi tuhota LEDin.

Mitä tehdä, jos projektori ei syty?

Tarkista virtalähde: verkkopistoke, muuntaja ja projektorin ja muuntajan välinen liitäntä. Varmista, että liitosmutteri (14) on kunnolla kiinni.

Kuinka asentaa projektori kovalle pinnalle?

Käytä mukana toimitettua kiinnityssarjaa: ruuvaa tukijalka (9) pintaan poraamalla 5 mm reikä (syvyys ≥ 35 mm). Kattoon kiinnittämiseen käytä sopivia tulppia (mukana tulevat eivät sovellu).

Voinko vaihtaa projektorin kaapelin, jos se on vaurioitunut?

Ei, liitäntäkaapelia ei voi vaihtaa. Vauriotapauksessa koko projektori on hävitettävä. Käytä vaihdossa alkuperäisiä OASE-varaosia.

Mikä turvaetäisyys on noudatettava projektorin ympärillä veden ulkopuolella?

Veden ulkopuolisessa asennuksessa pidä vähintään 50 cm etäisyys palaviin materiaaleihin (esim. puu, lehdet). Älä koskaan peitä laitetta.

Kuinka puhdistan projektorin?

Irrota laite verkkovirrasta. Puhdista se puhtaalla vedellä pehmeällä harjalla. Varmista, ettei kosteutta pääse sisälle. Älä käytä hankaavia tuotteita.

Toimitetaanko projektorin mukana muuntaja?

Kyllä, muuntaja liitäntäkaapelin kanssa toimitetaan mukana. Käytä vain tätä muuntajaa projektorin virtalähteenä.

Mistä löydän varaosia LunAqua Maxi LED Solo -laitteelle?

Alkuperäiset OASE-varaosat ovat saatavilla verkkosivustolta www.oase-livingwater.com/piecesdetachees tai erikoisliikkeestä.

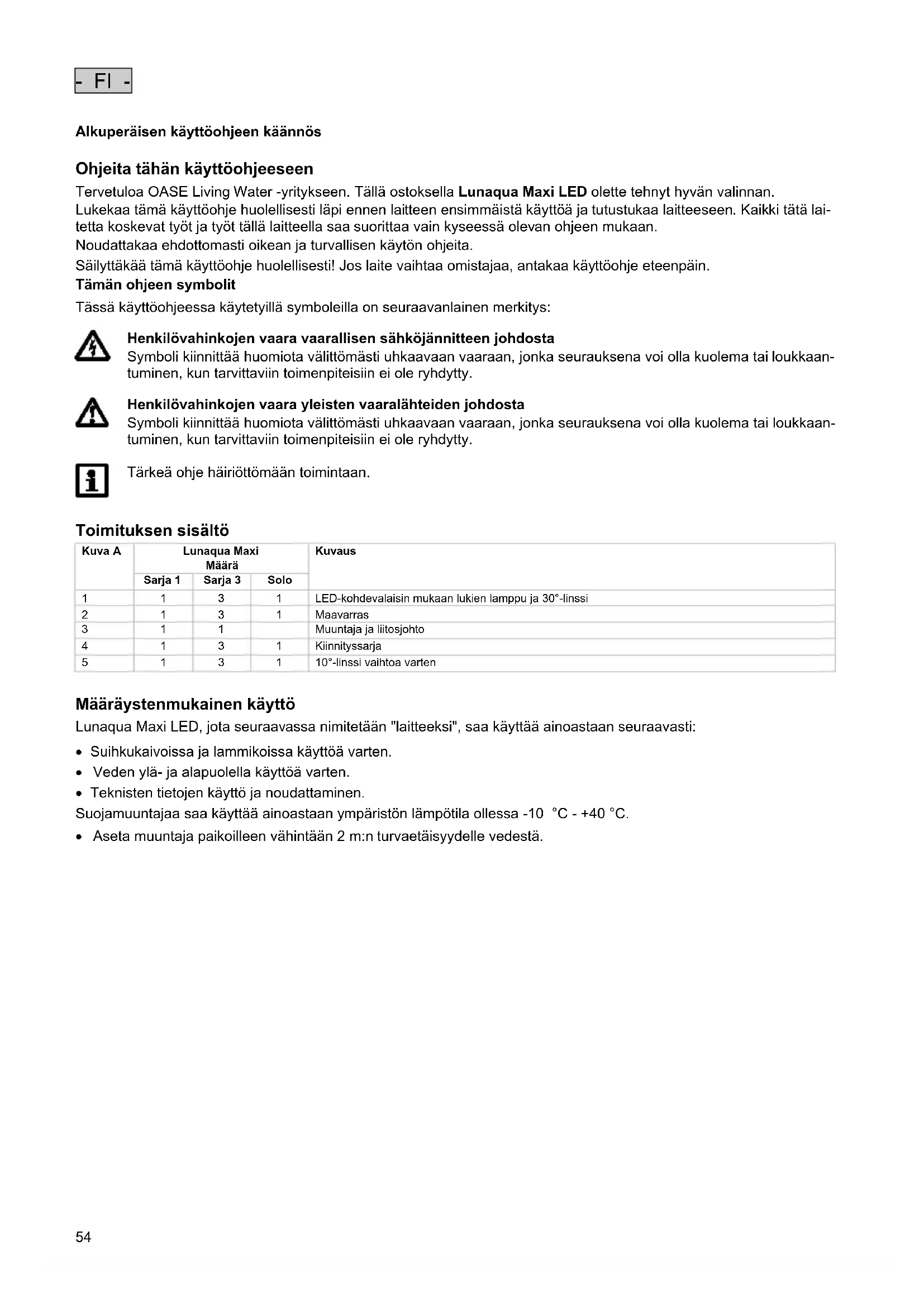

KÄYTTÖOHJE LunAqua Maxi LED Solo OASE

Alkuperäisen käyttöohjeen käännös

Ohjeita tähän käyttöohjeeseen

Tervetuloa OASE Living Water -yritykseen. Tällä ostoksella Lunaqua Maxi LED olette tehnyt hyvän valinnan.

Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä laitetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan.

Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita.

Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin.

Tämän ohjeen symbolit

Tässä käyttöohjeessa käytetyillä symboleilla on seuraavanlainen merkitys:

Henkilövahinkojen vaara vaarallisen sähköjännitteen johdosta

Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaantuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Henkilövahinkojen vaara yleisten vaaralähteiden johdosta

Symboli kiinnittää huomiota välittömästi uhkaavaan vaaraan, jonka seurauksena voi olla kuolema tai loukkaantuminen, kun tarvittaviin toimenpiteisiin ei ole ryhdytty.

Tärkeä ohje häiriöttömään toimintaan.

Toimituksen sisältö

Kuva A	Lunaqua MaxiMäärä			Kuvaus
	Sarja 1	Sarja 3	Solo
1	1	3	1	LED-kohdevalaisin mukaan lukien lamppu ja 30°-linssi
2	1	3	1	Maavarras
3	1	1		Muuntaja ja liitosjohto
4	1	3	1	Kiinnityssarja
5	1	3	1	10°-linssi vaihtoa varten

Määräystenmukainen käyttö

Lunaqua Maxi LED, jota seuraavassa nimitetään "laitteeksi", saa käyttää ainoastaan seuraavasti:

• Suihkukaivoissa ja lammikoissa käyttöä varten.
• Veden ylä- ja alapuolella käyttöä varten.
• Teknisten tietojen käyttö ja noudattaminen.

Suojamuuntajaa saa käyttää ainoastaan ympäristön lämpötila ollessa -10 °C - +40 °C.

- Aseta muuntaja paikoilleen vähintään 2 m:n turvaetäisyydelle vedestä.

Turvaohjeet

Tämä laite voi aiheuttaa vaaraa henkilöille ja esineille, jos laitetta käytetään epäasianmukaisesti tai käyttötarkoituksen vastaisesti tai jos turvallisuusohjeita ei oteta huomioon.

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat.
• Lapset eivät saa leikkiä laitteella.
• Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Veden ja sähkön yhdistämisen aiheuttamat vaarat

• Veden ja sähkön yhdistämisen aiheuttama sähköisku voi johtaa kuolemaan tai vakavaan tapaturmaan, ellei sähköä liitetä määräysten mukaisesti tai jos yhdistelmää käytetään asiattomalla tavalla.
• Vedä aina kaikkien vedessä olevien laitteiden virtapistokkeet irti, ennen kuin olet kosketuksessa veden kanssa.

Määräystenmukainen sähköasennus

• Sähköasennusten täytyy vastata maakohtaisia asennusmääräyksiä ja ne saa suorittaa vain sähköalan ammattilainen.
• Sähköalan ammattilainen on henkilö, joka ammatillisen koulutuksen, tietojen ja kokemuksen perusteella on kykenevä ja oikeutettu arvioimaan ja suorittamaan hänelle annettuja töitä. Ammattilaisena työskentelyyn kuuluu myös mahdollisten vaarojen tunnistaminen sekä noudatettavien paikallisten ja maakohtaisten normien, sääntöjen ja määräysten huomioonottaminen.
• Kysymyksissä ja ongelmissa voi kääntyä sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön tiedot vastaavat toisiaan. Laitetiedot ovat tyyppikilvessä laitteessa, pakkauksessa tai tässä käyttöohjeessa.
• Laite on varmistettava vikavirtasuojalaitteella, jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Aseta muuntaja paikoilleen vähintään 2 m:n turvaetäisyydelle vedestä.
• Pistoliitännät on suojattava kosteudelta.
• Laitteen saa yhdistää vain määräysten mukaisesti asennettuun pistorasiaan.

- FI -

Turvallinen käyttö

• Jos sähköjohdot tai kotelo ovat viallisia, ei laitetta saa käyttää.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Johdot on asennettava niin, että ne eivät pääse vaurioitumaan ja että kukaan ei kompastu niihin.
• Laitteen kotelon tai siihen kuuluvat osat saa avata vain silloin, kun käyttöohjeessa nimenomaisesti kehotetaan näin tekemään.
• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on kuvattu. Jos ongelmia ei voi ratkaista, on käännyttävä valtuutetun asiakaspalvelupisteen tai epäselvässä tapauksessa valmistajan puoleen.
• Laitteessa saa käyttää vain alkuperäisiä varaosia ja lisätarvikkeita.
• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.
• Liitäntäjohtoja ei voi vaihtaa uusiin. Jos laite on vaurioitunut, se täytyy hävittää.
• Käytä laitetta vain toimitukseen sisältyvän muuntajan kanssa.
• Pidä pistorasia ja verkkopistoke kuivana.
• Toimitukseen sisältyvä verkko-osa sekä sähköjohtojen pistoliitokset eivät ole vesitiiviit, vaan ainoastaan suojattu sadeja roiskevedeltä. Niitä ei saa vetää veteen eikä asentaa siellä.
• Suoraan valolähteeseen ei saa katsoa.

Asennus

HUOMAUTUS! Vaarallinen sähköjännite.

Mahdollisia seurauksia: Kuolema tai vakavia vammoja.

Suojatoimenpiteet:

• Sähkölaitteet ja sähköasennukset, joiden nimellisjännite U > 12 V AC tai U >30 V DC, jotka ovat vedessä: Kytke laitteet ja asennukset jännitteettömiksi, ennen kuin kosketat veteen.
• Kytke laite jännitteettömäksi ennen sille tehtäviä töitä.
• Varmista laite tahatonta uudelleenpäällekytkentää vastaan.
• Asennettaessa veden yläpuolelle on pidettävä vähintään 50 cm:n turvaväli palavaan materiaaliin. Varmista, että laite on asetettu turvallisesti paikalleen. Laitetta ei saa peittää. Palovaara!
• Sijoita laite niin, että se ei aiheuta vaaratilannetta kenellekään.

Kokoa maavartaan (B) kanssa

• Pistä maavarras (2) koko pituudeltaan maahan.
• Aseta laite maavartaan päälle.
• Säädä valaisimen kaltevuus ().

Kokoa ruuvaamalla kiinni (C)

• Avaa ruuvi (11) ja mutteri (8) ja poista ne.
• Irrota valaisin (6).
• Kiinnitys seinään tai alustaan (D): Kiinnitä jalusta (9) ruuvilla kiinteään alustaan tai kantokykyiseen seinään. Käytä mukana tullutta tulppaa (10) ja ruuvia (7). Poraa 5 mm porausreikä vähintään 35 mm syvälle.
• Kiinnitys kattoon: Mukana tullutta tulppaa (10) ei ole hyväksytty kattokiinnitykseen eikä sitä saa siihen käyttää!
• Kiinnitä valaisin ja ruuvaa tiukkaan. Varmista, että mutteri (8) on ruuviliitännän pienessä porauksessa ja ruuvi (11) ruuvinkannan (12) kanssa isossa porauksessa ja lukituskärjet tarttuvat (13).
• Säädä valaisimen kaltevuus (F).

Kytkeminen (E)

• Yhdistä liitäntäjohdon pistoke valaisimella pistorasiaan muuntajalla ja kiristä liitosmutteri (14) käsitiukkuuteen.
• Liittääksesi Lunaqua Maxi LED Solon poista ohituspistoke muuntajasta ja liitä valaisin suoraan.

Käyttöönotto

OHJE

Herkkä sähköinen laite. Väärä liitäntä rikkoo laitteen.

- Laitetta ei saa yhdistää himmennettävään virransyöttöön.

HUOMAUTUS! Vaarallinen sähköjännite.

Mahdollisia seurauksia: Kuolema tai vakavia vammoja.

Suojatoimenpiteet:

• Sähkölaitteet ja sähköasennukset, joiden nimellisjännite U > 12 V AC tai U >30 V DC, jotka ovat vedessä: Kytke laitteet ja asennukset jännitteettömiksi, ennen kuin kosketat veteen.
• Kytke laite jännitteettömäksi ennen sille tehtäviä töitä.
• Varmista laite tahatonta uudelleenpällekytkentää vastaan.

Ohje:

LED-lamppua ei voi käyttää himmentimessä. LED-lampun valonvoimakkuus vähenee käyttöiän myötä.

Päällekytkentä: Työnnä muuntajan verkkopistoke pistorasiaan.

• Tarkasta valonheittimen toiminta.

Poiskytkentä: Irrota muuntajan verkkopistoke.

Linssin vaihtaminen (G):

HUOMAUTUS! Vaarallinen sähköjännite.

Mahdollisia seurauksia: Kuolema tai vakavia vammoja.

Suojatoimenpiteet:

• Sähkölaitteet ja sähköasennukset, joiden nimellisjännite U > 12 V AC tai U >30 V DC, jotka ovat vedessä: Kytke laitteet ja asennukset jännitteettömiksi, ennen kuin kosketat veteen.
• Kytke laite jännitteettömäksi ennen sille tehtäviä töitä.
• Varmista laite tahatonta uudelleenpällekytkentää vastaan.

Jokaiseen valaisimeen on asennettu 30°-linssi. Linssin paikalle voidaan vaihtaa 10°-linssi (sisältyy pakkaukseen).

Toimi näin:

• Pidä valaisimen jalasta (15) kiinni. Ei päätykappaleesta (16), sillä se kiertyisi mukana.
• Kierrä säämiskä tai liina etukappaleen (19) ympärille (paremman otteen vuoksi!) ja kierrä vastapäivään.
• Poista suojalevy (18) ja linssi (17) valaisimesta kevyesti kopauttamalla.
• Vaihda linssi ja kokoa valaisin jälleen päinvastaisessa järjestyksessä.

Puhdistus

HUOMAUTUS! Vaarallinen sähköjännite.

Mahdollisia seurauksia: Kuolema tai vakavia vammoja.

Suojatoimenpiteet:

• Sähkölaitteet ja sähköasennukset, joiden nimellisjännite U > 12 V AC tai U >30 V DC, jotka ovat vedessä: Kytke laitteet ja asennukset jännitteettömiksi, ennen kuin kosketat veteen.
• Kytke laite jännitteettömäksi ennen sille tehtäviä töitä.
• Varmista laite tahatonta uudelleenpäällekytkentää vastaan.

Puhdista laite tarvittaessa kirkkaalla vedellä ja pehmeällä harjalla.

- Varmista, ettei laitteeseen pääse kosteutta.

Häiriöt

Häiriö	Syy	Apu
Lamppu ei pala	Virransyöttö keskeytetty	Tarkasta virransyöttö
Valaistusteho vähenee	Lampun lasi likaantunut	Puhdistus

Korjaus

Verkko-osaa ja LED-valonheitintä ei voi korjata johtojen tai kotelon vaurioituessa ja tästä syystä ne on vaihdettava uusiin. Jos Sinulla on kysymyksiä tai ongelmia, käänny oman turvallisuutesi vuoksi sähköalan asiantuntijan tai jälleen-myyjäsi puoleen!

Varaosat

OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luotettavasti.

Varaosapiirroksia ja varaosia löytyy verkkosivustostamme.

Puhdista laite ja tarkasta vaurioiden varalta. Säilytä poissa lasten ulottuvilta kuivassa paikassa.

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

- Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.
