KÄYTTÖOHJE LunaLed 9s OASE

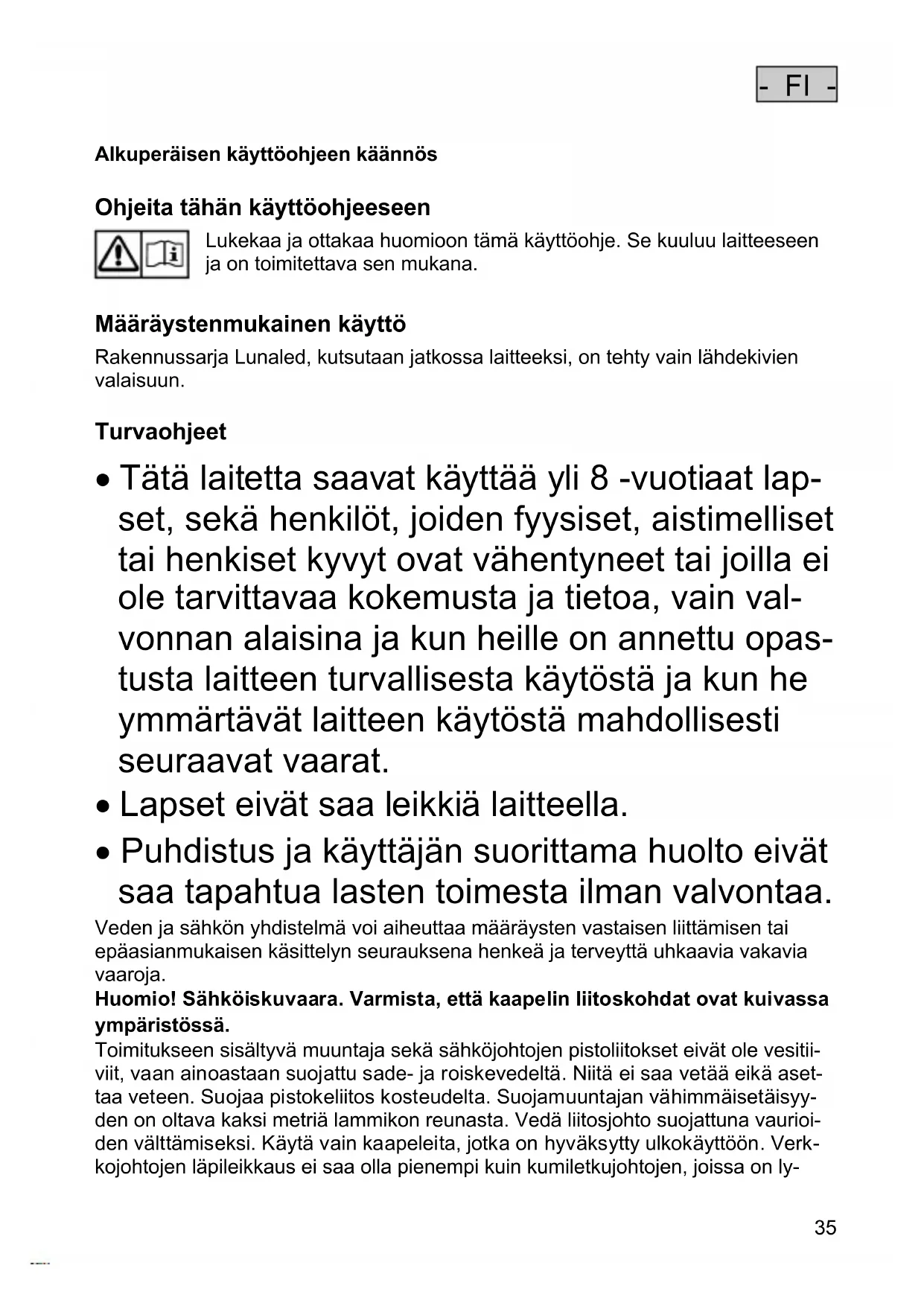

Alkuperäisen käyttöohjeen käännös

Ohjeita tähän käyttöohjeeseen

Lukekaa ja ottakaa huomioon tämä käyttöohje. Se kuuluu laitteeseen ja on toimitettava sen mukana.

Määräystenmukainen käyttö Rakennussarja Lunaled, kutsutaan jatkossa laitteeksi, on tehty vain lähdekivien valaisuun.

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lap- set, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain val- vonnan alaisina ja kun heille on annettu opas- tusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat.

• Lapset eivät saa leikkiä laitteella.

• Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa. Veden ja sähkön yhdistelmä voi aiheuttaa määräysten vastaisen liittämisen tai epäasianmukaisen käsittelyn seurauksena henkeä ja terveyttä uhkaavia vakavia vaaroja. Huomio! Sähköiskuvaara. Varmista, että kaapelin liitoskohdat ovat kuivassa ympäristössä. Toimitukseen sisältyvä muuntaja sekä sähköjohtojen pistoliitokset eivät ole vesitii- viit, vaan ainoastaan suojattu sade- ja roiskevedeltä. Niitä ei saa vetää eikä aset- taa veteen. Suojaa pistokeliitos kosteudelta. Suojamuuntajan vähimmäisetäisyy- den on oltava kaksi metriä lammikon reunasta. Vedä liitosjohto suojattuna vaurioi- den välttämiseksi. Käytä vain kaapeleita, jotka on hyväksytty ulkokäyttöön. Verk- kojohtojen läpileikkaus ei saa olla pienempi kuin kumiletkujohtojen, joissa on ly-- FI -

henne H05RN-F. Jatkojohtojen on vastattava standardin DIN VDE 0620 vaatimuk- sia. Johtoja saa käyttää vain auki kelattuna. Puutarhalampien ja uima-altaiden sähköasennuksien on vastattava kansainvälisiä ja kansallisia asennusmääräyksiä. Vertaa syöttöverkon sähkötietoja tyyppikilven tietoihin. Jos kaapeli tai kotelo on viallinen, laitteen käyttö on kielletty! Vedä virtapistoke irti! Älä kanna äläkä vedä laitetta liitosjohdosta. Käytä laitetta yksinomaan siihen kuuluvan ja toimitukseen sisältyvän suojamuun- tajan kanssa. Älä koskaan avaa laitteen koteloa tai laitteeseen kuuluvia osia, jos tähän ei nimenomaan viitata käyttöohjeessa. Vedä aina kaikkien vedessä olevien laitteiden ja tämän kotelon virtapistokkeet irti, ennen kuin suoritat laitteella toimen- piteitä! Jos sinulla on kysymyksiä tai ongelmia, käänny oman turvallisuutesi vuoksi sähköalan asiantuntijan puoleen!

Herkkiä sähkökäyttöisiä osia! Mahdollinen seuraus: Muutoin laite vaurioituu käyttökelvottomaksi. Suojatoimenpide: Älä käytä laitteessa sähkövirran himmennintä.

Tärkeää: Muuntajan ja veden väliin on jätettävä turvaetäisyys (A).

• Poraa lähdekiven läpi (B).

• Vain Lunaled 9: Sovita letkuliittimen läpimitta (C).

• Kierrä letkuliitin kiinni (D).

• Vie liitosjohto (1) letkun (2) läpi kaapeliulostuloon letkuliittimessä (E) ja liitä letku (2).

• Pistä valorengas ylhäältä lähdekiven reikään (E).

• Aseta tiiviste (3) ja kierrä letkuliitin kiinni (4).

• Liitä letku (5) letkuliittimeen ja pumppuun.

• Varmista liitosjohto mutterilla muuntajassa (F).- FI -

Käyttöönotto Inb Päällekytkentä: Kytke pumppu päälle Pistä muuntaja pistorasiaan Poiskytkentä: Kytke pumppu pois päältä. Vedä muuntaja irti pistorasiasta Ruiskutusvvoimakkuuden säätö: Käännä valorenkaan (H) teräskuorta tai säädä liitettyä pumppua.

Häiriönpoisto Häiriö Syy Korjaus Lunaled ei valaise Laitetta ei ole liitetty verkkoon Tarkasta verkkoliitäntä Muuntaja ylikuumentunut Anna muuntajan jäähtyä Muuntaja viallinen Vaihda muuntaja uuteen Valorengas rikki Vaihda Lunaled Valaistusteho vähenee Valorengas on likainen Kvartsilasiputken puhdistus (G) Vesikuva epätasainen Lunaledissä on vieraita esineitä Kvartsilasiputken puhdistus (G) Pumppu likainen Puhdista pumppu

Varastointi/säilytys talven yli Kun laite on kuivalla maalla, voi se olla pakkasellakin asennettuna.

Varaosat OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luo- tettavasti.

Varaosapiirroksia ja varaosia löytyy verk- kosivustostamme.

Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana.

• Tee laite käyttökelvottomaksi leikkaamalla laitteen johto poikki ja toimita se kierrätyskeskukseen.- HU -

Suojamuuntaja Suojausluokka III, Käyttö varmuusmuuntajalla Pölytiivis. Vesitiivis 0.5 m syvyyteen asti Suojausluokka II, Kos- ketussuojaus suojae- ristyksellä Suojattu roiskevettä ja > 1 mm vieraita esineitä vas- taan.

Letkuliitäntä Valaisun voimakkuus Ottoteho Kaapelin pituus Suojamuuntaja
