BRUKSANVISNING LunaLed 9s OASE

Formålsbestemt anvendelse

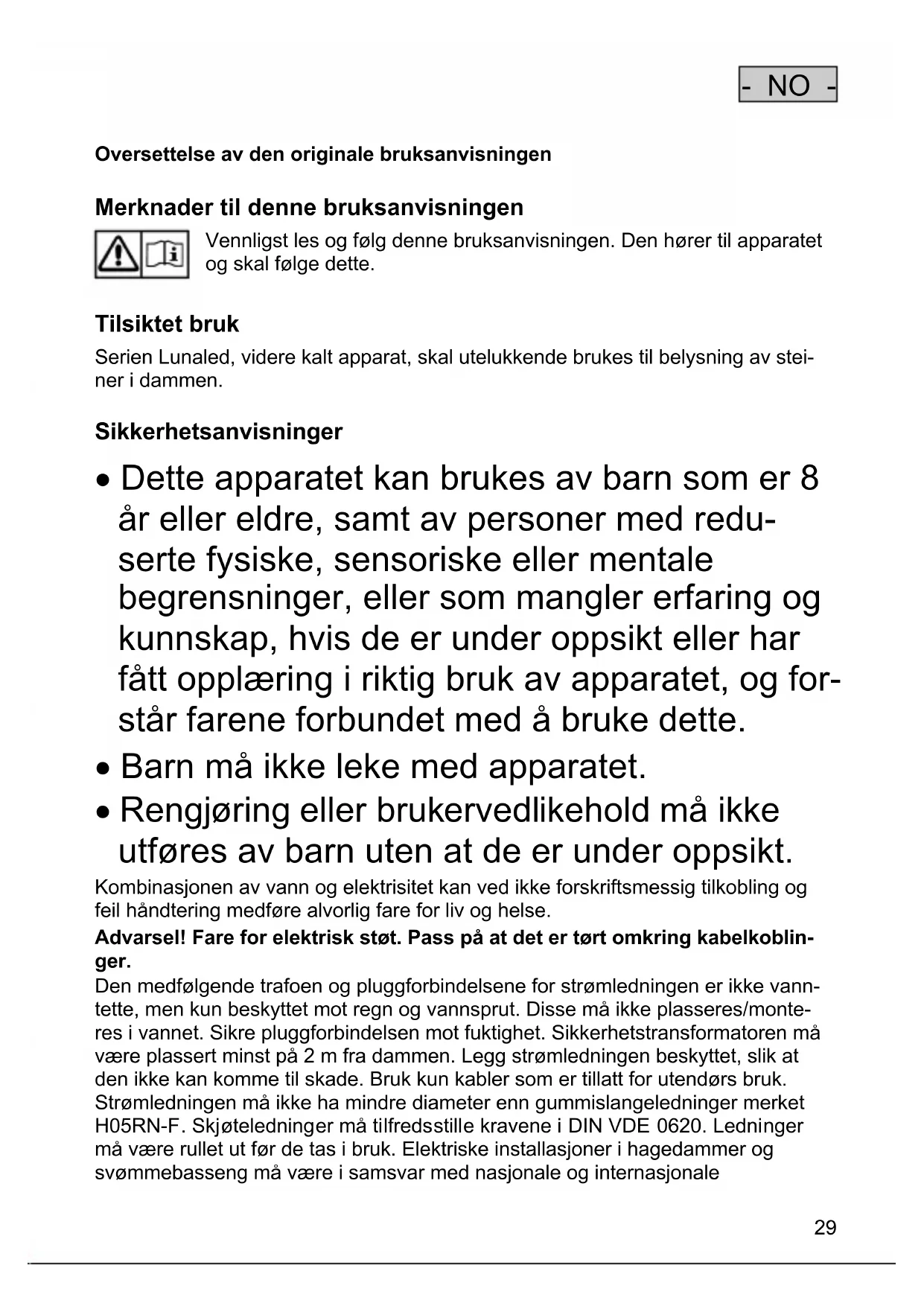

Oversettelse av den originale bruksanvisningen

Merknader til denne bruksanvisningen

Vennligst les og følg denne bruksanvisningen. Den hører til apparatet og skal følge dette.

Tilsiktet bruk

Serien Lunaled, videre kalt apparat, skal utelukkende brukes til belysning av steiner i dammen.

- Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med redu-serte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og for-står farene forbundet med å bruke dette.

• Barn må ikke leke med apparatet.
• Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

Kombinasjonen av vann og elektrisitet kan ved ikke forskriftsmessig tilkobling og feil håndtering medføre alvorlig fare for liv og helse.

Den medfølgende trafoen og pluggforbindelsene for strømledningen er ikke vann-tette, men kun beskyttet mot regn og vannsprut. Disse må ikke plasseres/monteres i vannet. Sikre pluggforbindelsen mot fuktighet. Sikkerhetstransformatoren må være plassert minst på 2 m fra dammen. Legg strømledningen beskyttet, slik at den ikke kan komme til skade. Bruk kun kabler som er tillatt for utendørs bruk. Strømledningen må ikke ha mindre diameter enn gummislangeledninger merket H05RN-F. Skjøteledninger må tilfredsstille kravene i DIN VDE 0620. Ledninger må være rullet ut før de tas i bruk. Elektriske installasjoner i hagedammer og svømmebasseng må være i samsvar med nasjonale og internasjonale

- NO -

monteringsforskrifter. Sammenlign de elektriske dataene for elektrisitetsnettet med dem på typeskiltet.

Ved defekt kabel eller hus, må apparatet ikke brukes! Trekk ut kontakten! Bær/dra aldri apparatet etter ledningen.

Apparatet må kun brukes sammen med den medfølgende

sikkerhetstransformatoren. Åpne aldri apparatets kabinett eller andre deler av apparatet hvis det ikke blir uttrykkelig sagt i bruksanvisningen at man skal gjøre dette. Trekk alltid ut kontakten til alle apparater som befinner seg i vannet og til dette apparatet før du utfører arbeid på apparatet! Ta for din egen sikkerhets skyld kontakt med en elektriker hvis du skulle ha spørsmål eller problemer!

Installasjon

Følsomme elektriske komponenter.

Mulig følge: Apparatet blir ødelagt.

Viktig: Overhold sikkerhetsavstanden mellom transformatoren og vannet (A).

• Bor gjennom steinen (B)
• Kun Lunaled 9: Tilpass diameteren på slangekoblingen (C).

- Skru av slangekoblingene (D).

• Trekk strømledningen (1) gjennom slangen (2) til kabelutgangen på slangekoblingen (E) og koble til slangen (2).
• Stikk lysringen ovenfra og ned i borehullet i steinen (E).
• Sett inn tetningen (3) og trekk til slangekoblingen (4).
• Koble slangen (5) til slangekoblingen og pumpen.
• Sikre strømledningen på transformatoren med overfalsmutteren (F).

Idriftsettelse

Slå apparatet på: Slå på pumpen. Sett transformatorens støpsel i stikkontakten. Slå apparatet av: Slå av pumpen. Trekk transformatorens støpsel ut av stikkontakten.

Regulere strålestyrken: Drei lysringens stålhette (H) eller reguler den tilkoblede pumpen.

Feilretting

Problem	Årsak	Løsning
Lunaled lyser ikke	Strømmen er ikke koblet til	Kontroller strømtilkobling
	Transformator overopphetet	La transformatoren kjøle ned
	Transformator defekt	Bytt transformator
	Lysring defekt	Bytt Lunaled
Lyskasteren lyser svakt	Lysring tilsmusset	Rengjøring av lysring (G)
Ujevnt vannbilde	Fremmedlegemer i Lunaled	Rengjøring av lysring (G)
	Pumpe tilsmusset	Rengjør pumpen

Lagring/overvintring

Dersom apparatet er tørt, kan det forbli installert om vinteren.

Reservedeler

Med originaldeler fra OASE forblir apparatet sikkert og fortsetter å arbeie pålitelig.

Reservedeltegninger og reservedeler finner du på vår internettside.

- Gjør apparatet ubrukelig ved å kutte av kablene og kasser det i retursystemet.
