INSTRUKCJA OBSŁUGI LunaLed 9s OASE

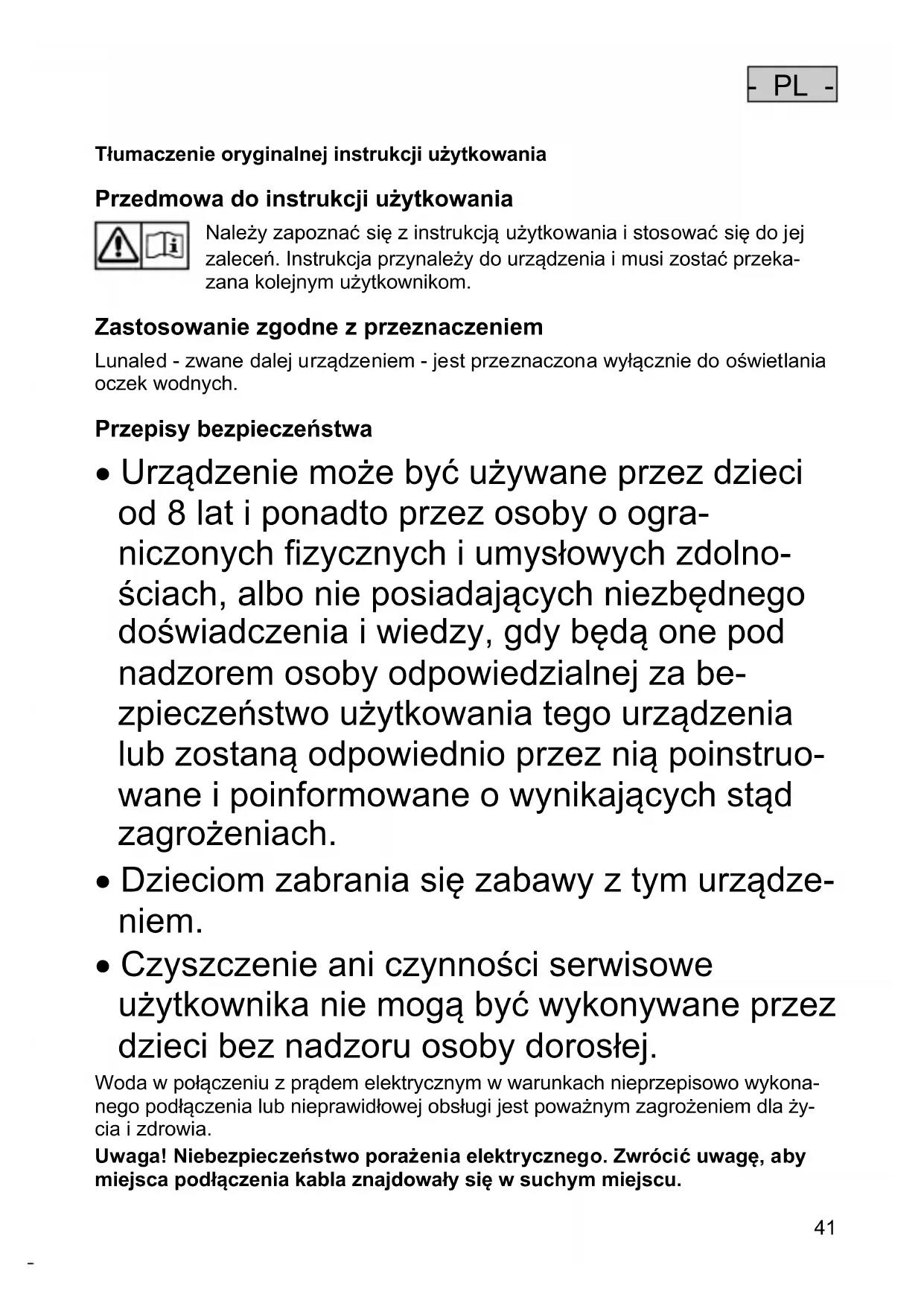

Tłumaczenie oryginalnej instrukcji użytkowania

Przedmowa do instrukcji użytkowania

Należy zapoznać się z instrukcją użytkowania i stosować się do jej zaleceń. Instrukcja przynależy do urządzenia i musi zostać przeka- zana kolejnym użytkownikom.

Zastosowanie zgodne z przeznaczeniem Lunaled - zwane dalej urządzeniem - jest przeznaczona wyłącznie do oświetlania oczek wodnych.

Przepisy bezpieczeństwa

• Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ogra- niczonych fizycznych i umysłowych zdolno- ściach, albo nie posiadających niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za be- zpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruo- wane i poinformowane o wynikających stąd zagrożeniach.

• Dzieciom zabrania się zabawy z tym urządze- niem.

• Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej. Woda w połączeniu z prądem elektrycznym w warunkach nieprzepisowo wykona- nego podłączenia lub nieprawidłowej obsługi jest poważnym zagrożeniem dla ży- cia i zdrowia. Uwaga! Niebezpieczeństwo porażenia elektrycznego. Zwrócić uwagę, aby miejsca podłączenia kabla znajdowały się w suchym miejscu.- PL -

Transformator i złączki wtykowe przewodów elektrycznych objęte dostawą nie są wodoszczelne, lecz tylko odporne na rozpryskującą się wodę i opady atmosfe- ryczne. Nie wolno ich układać ani montować w sposób zanurzony w wodzie. Połą- czenie wtykowe należy zabezpieczyć przed przedostaniem się wilgoci. Transfor- mator zabezpieczający należy umieścić w odległości przynajmniej 2 m od brzegu stawu. Przewód przyłączeniowy poprowadzić tak, aby był całkowicie zabezpie- czony przed uszkodzeniami. Stosować tylko kable dopuszczone do użytkowania w niekorzystnych warunkach atmosferycznych. Przewody łączące z siecią nie mogą mieć mniejszego przekroju poprzecznego niż przewody oponowe o ozna- czeniu skrótowym H05RN-F. Przedłużacze muszą spełniać wymogi normy DIN VDE 0620. Przewody użytkować tylko w stanie rozwiniętym. Instalacje elektryczne stawów ogrodowych i basenów kąpielowych muszą spełniać wymagania przepi- sów międzynarodowych i lokalnych krajowych. Należy porównać parametry elek- tryczne sieci zasilającej z danymi na tabliczce znamionowej. Eksploatacja urządzenia z uszkodzonym kablem lub obudową jest zabroniona! Wyciągnąć wtyczkę sieciową! Nie nosić lub ciągnąć urządzenia chwytając za ka- bel przyłączeniowy. Urządzenie użytkować wyłącznie z przynależnym transformatorem zabezpieczają- cym, objętym zakresem dostawy. Obudowę urządzenia lub przynależnych podze- społów otwierać tylko w okolicznościach wyraźnie sprecyzowanych w instrukcji użytkowania. Przed przystąpieniem do prac przy urządzeniu zawsze najpierw wy- ciągnąć jego wtyczkę, jak również wtyczki wszystkich innych urządzeń znajdują- cych się w wodzie. W razie wystąpienia problemów i wątpliwości proszę się zwró- cić - dla własnego bezpieczeństwa - do specjalisty elektryka!

Wrażliwe elementy elektryczne. Możliwy skutek: Urządzenie zostanie zniszczone. Środki zabezpieczające: Nie podłączać urządzenia do zasilania z regula- cją napięcia.

Ważne: Zachować bezpieczną odległość między transformatorem a zbiornikiem wody (A).

• Przewiercić kamienie oczka (B).

• Tylko Lunaled 9: Dopasować średnicę łącznika węża (C). – Wkręcić łącznik węża (D).

• Poprowadzić przewód przyłączeniowy (1) przez wąż (2) do wyjścia kabla w łącz- niku węża (E), a następnie podłączyć wąż (2).

• W nawierconych otworach umieścić, nakładając z góry, pierścień świetlny (E).

• Umieścić uszczelnienie (3) i dokręcić złącze węża (4).

• Połączyć wąż (5) przy łączniku węża z pompą.

• Przewód przyłączeniowy od strony transformatora zabezpieczyć za pomocą na- krętki łączącej (F).- PL -

Uruchomienie Uruchomienie Włączanie: Włączyć pompę. Podłączyć transformator do gniazdka sieciowego. Wyłączanie: Wyłączyć pompę. Odłączyć transformator od gniazdka sieciowego. Wyregulować moc fontanny: Pociągnąć wykonaną ze stali szlachetnej pokrywę pierścienia świetlnego (H) lub wyregulować podłączoną pompę.

Usuwanie usterek Błąd Przyczyna Środki zaradcze Lunaled nie świeci się Nie wykonano podłączenia do sieci Skontrolować podłączenie do sieci Przegrzany transformator Schłodzić transformator Wadliwy transformator Wymienić transformator Wadliwy pierścień świetlny Wymienić Lunaled Obniżenie jasności świe- cenia Zabrudzony pierścień świetlny Wyczyścić pierścień świetlny (G) Nierównomierny sposób wypływu wody Obcy przedmiot w Lunaled Wyczyścić pierścień świetlny (G) Zabrudzona pompa Wyczyścić pompę

Magazynowanie / Przechowywanie w okresie zimowym Jeżeli urządzenie zamontowane jest na sucho, nie trzeba go demontować z po- wodu mrozu.

Części zamienne Dzięki oryginalnym częściom zamiennym OASE urządzenie pozostaje bezpieczne i będzie nadal niezawodnie działać.

Rysunki i wykazy części zamiennych znajdują się na naszej stronie interneto- wej.

Usuwanie odpadów WSKAZÓWKA Urządzenia nie wolno wyrzucać do pojemnika na odpady komunalne.

• Urządzenie uczynić nienadającym się do użytku poprzez odcięcie kabla zasila- jącego i oddać do utylizacji tylko poprzez przewidziany do tego system zwro- tów.- CS -

Transformator zabezpie- czający Klasa bezpieczeństwa III, użytkowanie wyłącznie z transformatorem zabezpie- czającym Pyłoszczelny. Wodosz- czelny do 0.5 m głębokości. Klasa bezpieczeństwa II, ochrona za pomocą osłony zabezpieczającej Ochrona przed rozbry- zgami wody i przedmio- tami obcymi > 1 mm.

Przyłącze węża Moc oświetlenia Pobór mocy Długość kabla Transformator zabezpieczający
