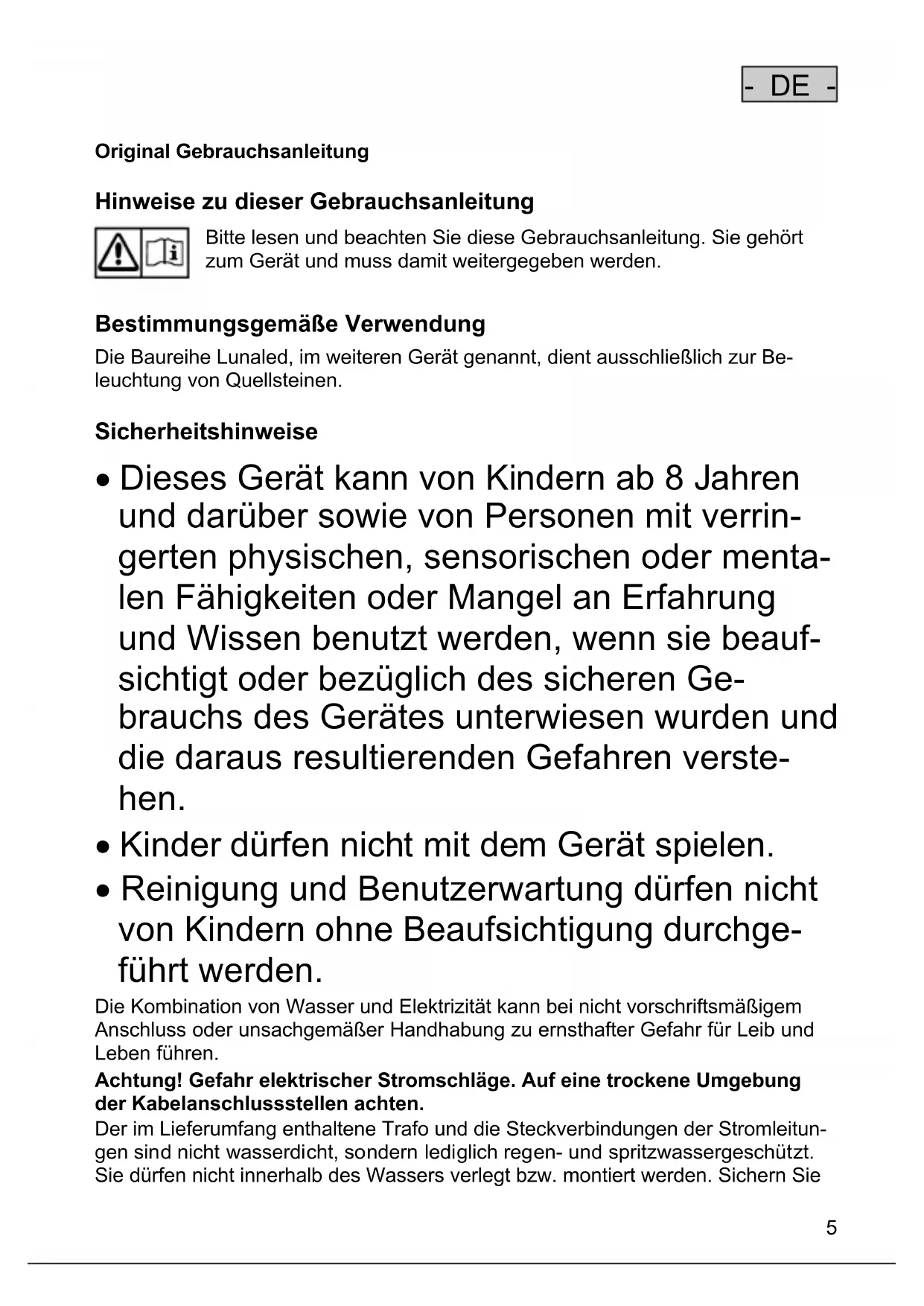

BEDIENUNGSANLEITUNG LunaLed 9s OASE

Original Gebrauchsanleitung

Hinweise zu dieser Gebrauchsanleitung

Bitte lesen und beachten Sie diese Gebrauchsanleitung. Sie gehört zum Gerät und muss damit weitergegeben werden.

Bestimmungsgemäße Verwendung Die Baureihe Lunaled, im weiteren Gerät genannt, dient ausschließlich zur Be- leuchtung von Quellsteinen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder menta- len Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verste- hen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchge- führt werden. Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Achtung! Gefahr elektrischer Stromschläge. Auf eine trockene Umgebung der Kabelanschlussstellen achten. Der im Lieferumfang enthaltene Trafo und die Steckverbindungen der Stromleitun- gen sind nicht wasserdicht, sondern lediglich regen- und spritzwassergeschützt. Sie dürfen nicht innerhalb des Wassers verlegt bzw. montiert werden. Sichern Sie- DE -

die Steckerverbindung gegen Feuchtigkeit. Der Sicherheitstransformator muss ei- nen Mindestabstand von 2 m zum Teichrand haben. Verlegen Sie die Anschluss- leitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel, die für den Außeneinsatz zugelassen sind. Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F. Verlängerungsleitungen müssen der DIN VDE 0620 genügen. Leitungen nur im abgewickelten Zustand verwenden. Elektrische Instal- lationen an Gartenteichen und Schwimmbecken müssen den nationalen und inter- nationalen Errichterbestimmungen entsprechen. Vergleichen Sie die elektrischen Daten des Versorgungsnetzes mit denen des Typenschildes. Bei defektem Kabel oder Gehäuse darf das Gerät nicht betrieben werden! Netz- stecker ziehen! Tragen bzw. ziehen Sie das Gerät nicht an der Anschlussleitung. Betreiben Sie das Gerät ausschließlich mit dem zugehörigen Sicherheitstransfor- mator aus dem Lieferumfang. Öffnen Sie niemals das Gehäuse des Gerätes oder dessen zugehörige Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Ziehen Sie immer den Netzstecker aller im Wasser be- findlichen Geräte und von diesem Gerät, bevor Sie Arbeiten am Gerät durchfüh- ren! Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann!

Empfindliche elektrische Bauteile! Mögliche Folge: Das Gerät wird zerstört. Schutzmaßnahme: Gerät nicht an eine dimmbare Stromversorgung an- schließen.

Wichtig: Sicherheitsabstand zwischen Transformator und Wasser einhalten (A).

• Quellstein durchbohren (B).

• Nur Lunaled 9: Durchmesser des Schlauchverbinders anpassen (C). – Schlauchverbinder aufdrehen (D).

• Anschlussleitung (1) durch den Schlauch (2) bis zum Kabelaustritt im Schlauch- verbinder führen (E) und Schlauch (2) anschließen.

• Leuchtring von oben in das Bohrloch des Quellsteins stecken (E).

• Dichtung einsetzen (3) und Schlauchverbinder zudrehen (4).

• Schlauch (5) an Schlauchverbinder und Pumpe anschließen.

• Am Transformator die Anschlussleitung mit der Überwurfmutter sichern (F).- DE -

Inbetriebnahme Inb Einschalten: Pumpe einschalten. Transformator in die Steckdose stecken. Ausschalten: Pumpe ausschalten. Transformator aus der Steckdose ziehen. Sprudelstärke regulieren: Edelstahlkappe des Leuchtrings drehen (H) oder an- geschlossene Pumpe regulieren.

Störungsbeseitigung Störung Ursache Abhilfe Lunaled leuchtet nicht Netzanschluss nicht hergestellt Netzanschluss kontrollieren Transformator überhitzt Transformator abkühlen lassen Transformator defekt Transformator ersetzen Leuchtring defekt Lunaled ersetzen Leuchtleistung lässt nach Leuchtring verschmutzt Leuchtring reinigen (G) Wasserbild ungleichmä- ßig Fremdkörper in Lunaled Leuchtring reinigen (G) Pumpe verschmutzt Pumpe reinigen

Lagern/Überwintern Steht das Gerät trocken, kann es bei Frost installiert bleiben.

Ersatzteile Mit Originalteilen von OASE bleibt das Gerät sicher und arbeitet weiterhin zu- verlässig.

Ersatzteilzeichnungen und Ersatzteile finden Sie auf unserer Internetseite.

www.oase-livingwater.com/ersatzteile

Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden.

• Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesystem entsorgen.- EN -

Sicherheitstransformator Schutzklasse III, Betrieb nur mit Sicher- heitstransformator Staubdicht. Wasserdicht bis

Schutzklasse II, Berüh- rungsschutz durch Schutzisolierung Geschützt gegen Spritz- wasser und Fremkörper > 1 mm.

Schlauchanschluss Beleuchtungsstärke Leistungsaufnahme Kabellänge Sicherheitstransformator
