LunaLed 9s - Éclairage OASE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 9W, température de couleur 3000K, flux lumineux 800 lumens
Utilisation	Conçu pour l'éclairage de jardins, terrasses et espaces extérieurs
Maintenance et réparation	Vérifier régulièrement l'état des connexions électriques et nettoyer les lentilles pour un éclairage optimal
Sécurité	Classe de protection IP68, résistant à l'eau et à la poussière, installation conforme aux normes électriques
Informations générales	Durée de vie des LED jusqu'à 50 000 heures, garantie de 2 ans

FOIRE AUX QUESTIONS - LunaLed 9s OASE

Comment installer le OASE LunaLed 9s ?

Pour installer le OASE LunaLed 9s, commencez par choisir un emplacement approprié à proximité d'une source d'alimentation. Fixez le luminaire à l'aide des supports fournis, puis branchez-le à l'alimentation électrique en veillant à respecter les instructions de sécurité.

Quel type de transformation électrique est nécessaire pour le LunaLed 9s ?

Le OASE LunaLed 9s fonctionne avec une alimentation de 24 V. Assurez-vous d'utiliser un transformateur compatible pour éviter d'endommager le luminaire.

Le LunaLed 9s est-il étanche ?

Oui, le OASE LunaLed 9s a un indice de protection IP68, ce qui signifie qu'il est entièrement étanche et peut être utilisé sous l'eau.

Comment régler l'intensité lumineuse du LunaLed 9s ?

Le OASE LunaLed 9s peut être contrôlé avec un variateur compatible. Assurez-vous que le variateur est conçu pour les LED afin d'ajuster l'intensité lumineuse efficacement.

Que faire si le LunaLed 9s ne s'allume pas ?

Vérifiez d'abord que le luminaire est correctement branché et que l'alimentation est activée. Si le problème persiste, contrôlez le transformateur et remplacez-le si nécessaire.

Quelle est la durée de vie du OASE LunaLed 9s ?

La durée de vie moyenne du OASE LunaLed 9s est d'environ 30 000 heures, en fonction des conditions d'utilisation et de l'environnement.

Est-ce que je peux connecter plusieurs LunaLed 9s ensemble ?

Oui, vous pouvez connecter plusieurs OASE LunaLed 9s en série, mais veillez à ne pas dépasser la capacité maximale du transformateur utilisé.

Comment nettoyer le OASE LunaLed 9s ?

Pour nettoyer le OASE LunaLed 9s, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager le luminaire.

Le LunaLed 9s est-il compatible avec les systèmes de contrôle à distance ?

Le OASE LunaLed 9s n'est pas directement compatible avec les systèmes de contrôle à distance. Cependant, vous pouvez l'intégrer à un système de contrôle si vous utilisez un variateur approprié.

MODE D'EMPLOI LunaLed 9s OASE

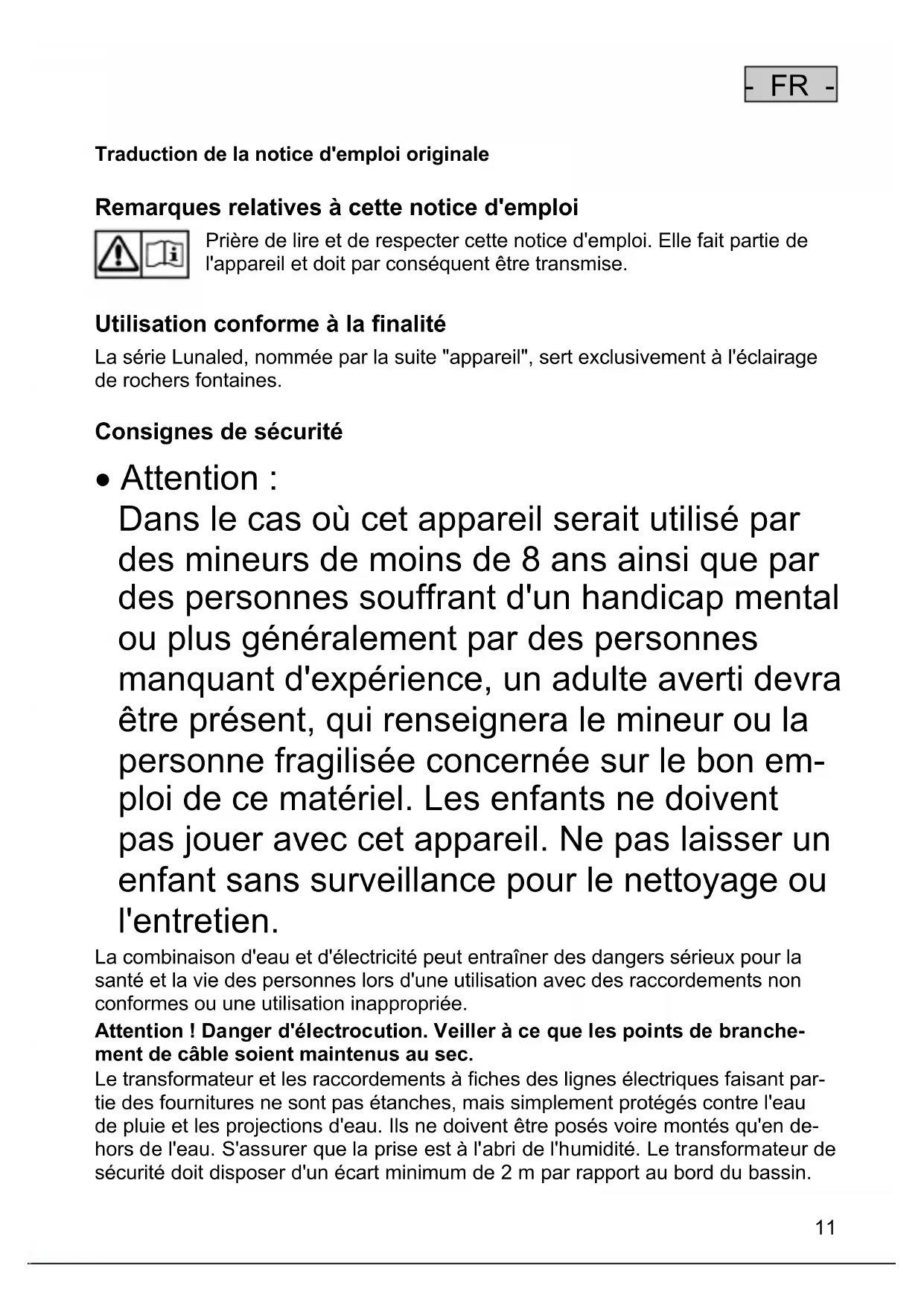

Traduction de la notice d'emploi originale

Remarques relatives à cette notice d'emploi

Prière de lire et de respecter cette notice d'emploi. Elle fait partie de l'appareil et doit par conséquent être transmise.

Utilisation conforme à la finalité La série Lunaled, nommée par la suite "appareil", sert exclusivement à l'éclairage de rochers fontaines.

Consignes de sécurité

• Attention : Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon em- ploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien. La combinaison d'eau et d'électricité peut entraîner des dangers sérieux pour la santé et la vie des personnes lors d'une utilisation avec des raccordements non conformes ou une utilisation inappropriée. Attention ! Danger d'électrocution. Veiller à ce que les points de branche- ment de câble soient maintenus au sec. Le transformateur et les raccordements à fiches des lignes électriques faisant par- tie des fournitures ne sont pas étanches, mais simplement protégés contre l'eau de pluie et les projections d'eau. Ils ne doivent être posés voire montés qu'en de- hors de l'eau. S'assurer que la prise est à l'abri de l'humidité. Le transformateur de sécurité doit disposer d'un écart minimum de 2 m par rapport au bord du bassin.- FR -

Protéger le câble de raccordement afin qu'il ne soit pas endommagé. N'employer que des câbles réservés à une utilisation en extérieur. La section des lignes de raccordement du secteur ne doit pas être inférieure à celle des câbles souples sous caoutchouc portant l'identification H05RN-F. Les câbles de rallonge doivent être conformes à DIN VDE 0620. N'employer les lignes qu'en état déroulé. Les installations électriques des étangs de jardins et des bassins doivent corres- pondre aux règlements d'installation internationaux et nationaux. Comparer les données électriques du réseau d'alimentation avec celles indiquées sur la plaque signalétique. Ne pas utiliser l'appareil avec un câble ou un carter défectueux ! Retirer la prise secteur ! Ne pas porter ni tirer l'appareil par le câble de raccordement. Utiliser l'appareil exclusivement avec le transformateur de sécurité correspondant faisant partie des fournitures. Ne jamais ouvrir le carter de l'appareil ou des par- ties y appartenant si cela n'est pas expressément indiqué dans la notice d'emploi. Toujours retirer la prise secteur de tous les appareils se trouvant dans l'eau et de cet appareil avant de procéder à des travaux sur cet appareil ! En cas de ques- tions et de problèmes, prière de vous adresser à un électricien et ce, pour votre propre sécurité !

Composants électriques fragiles. Conséquence éventuelle : L'appareil en serait détruit. Mesure de protection : Ne pas raccorder l'appareil à une alimentation en courant avec variateur.

Important : respecter la distance de sécurité entre le transformateur et l'eau (A).

• Percer le rocher fontaine (B).

• Uniquement pour Lunaled 9 : adapter le diamètre du raccord pour tuyau (C). – Visser le raccord pour tuyau (D).

• Guider le câble de raccordement (1) dans le tuyau (2) jusqu'à la sortie de câble dans le raccord pour tuyau (E) et raccorder le tuyau (2).

• Introduire l'anneau lumineux par le haut dans le trou de forage du rocher fontaine (E).

• Mettre en place le joint d'étanchéité (3) et visser le raccord pour tuyau (4).

• Raccorder le tuyau (5) au raccord pour tuyau et la pompe.

• Sécuriser le câble de raccordement sur le transformateur avec l'écrou d'accou- plement (F).- FR -

Mise en service Inb Mise en circuit : mise en circuit de la pompe. Brancher le transformateur dans la prise de courant. Mise hors circuit : mise hors circuit de la pompe. Débrancher le transformateur de la prise de courant. Régler l'intensité de bouillonnement : tourner le capuchon en acier inoxydable de l'anneau lumineux (H) ou régler la pompe raccordée.

Élimination des dérangements Dérangement Cause Remède Lunaled n'éclaire pas Raccordement au réseau non ef- fectué Contrôler le raccordement au ré- seau Transformateur surchauffé Laisser refroidir le transformateur Le transformateur est défectueux Remplacer le transformateur Anneau lumineux défectueux Remplacer Lunaled La puissance d'éclairage diminue Anneau lumineux encrassé Nettoyer l'anneau lumineux (G) Jeux d'eau irréguliers Corps étrangers dans Lunaled Nettoyer l'anneau lumineux (G) Pompe encrassée Nettoyer la pompe

Stockage / entreposage pour l'hiver Si l'appareil se trouve au sec, il peut rester installé pendant les périodes de gel.

Pièces de rechange L'appareil continue de fonctionner de manière fiable et sécurisée avec des pièces originales d'OASE.

Vous trouverez nos pièces de rechange et leurs schémas sur notre site internet.

Recyclage REMARQUE Il est interdit de mettre cet appareil au rebut en l'évacuant vers la gestion des or- dures ménagères.

• Rendre l'appareil inutilisable en coupant le câble et le mettre au rebut en utili- sant le système de retour prévu à cet effet.- NL -

Transformateur de sécu- rité Classe de protection III, utilisation exclusivement autorisée avec un transfor- mateur de sécurité Imperméable aux pous- sières. Etanche à l'eau jus- qu'à une profondeur de

Classe de protection II, protection de contact par double isolation Protégé contre les projec- tions d'eau et les corps étrangers > 1 mm.

Raccordement de tuyau Puissance d'éclairage Consommation Longueur de câble Transformateur de sécurité
